芝能智芯出品聯發科正式發布旗艦芯片天璣9500，首次在移動端引入“全大核”CPU設計，并結合臺積電第三代3納米制程工藝，力求在性能和能效之間找到新的平衡，單核跑分突破4000，多核成績超過11000，安兔兔綜合分數更是沖破412萬，接近PC級處理器水平。
全新雙NPU架構和主機級GPU渲染能力使其在AI運算和游戲畫質方面實現跨越式提升。
技術架構的全新突破

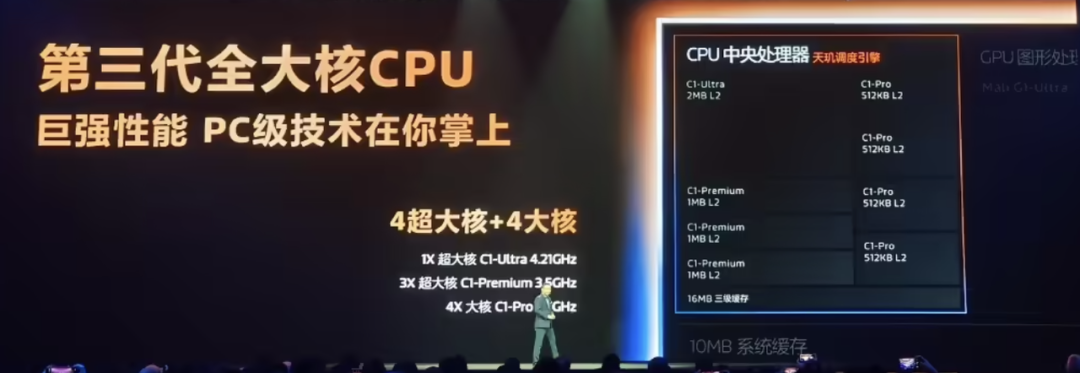

天璣9500最大的亮點是“全大核”CPU的正式落地，芯片采用1個主頻高達4.21GHz的Travis超大核、3個3.5GHz的Alto超大核以及4個2.7GHz的Gelas大核，形成“四超大核+四大核”的組合。
設計突破了以往“大小核”架構在移動端的慣例，直接將PC端高性能核心的思路引入手機平臺。

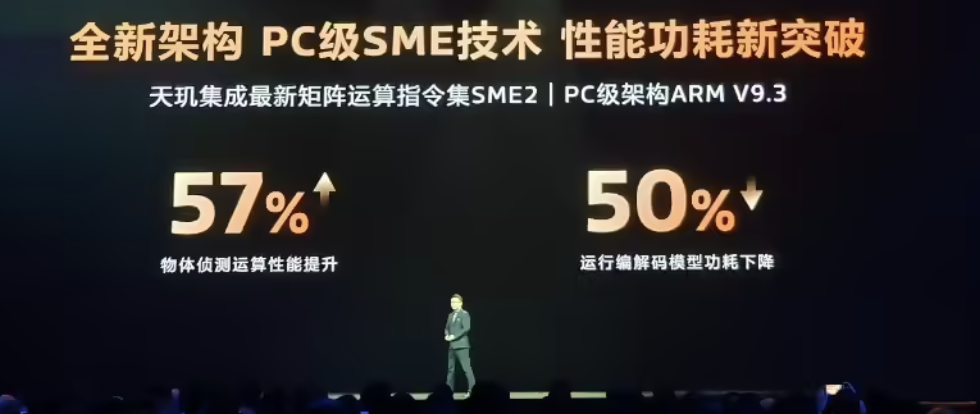

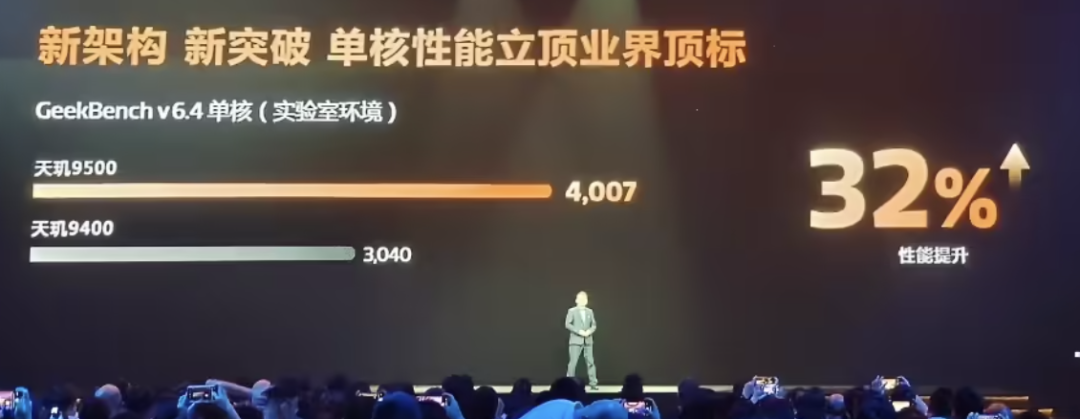

單核性能提升32%，首次達到能夠與蘋果A系列正面對比的水平，多核功耗則下降37%，說明在高性能釋放的同時，能效比并未被忽視。

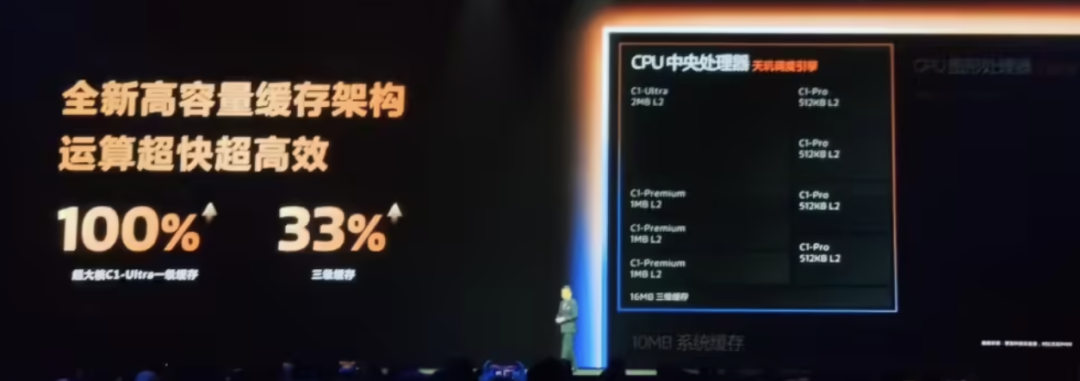

緩存系統的升級同樣關鍵。
C1-Ultra核心的一級緩存容量相比前代翻倍，三級緩存容量提升33%，這使得CPU在處理大型任務和AI模型加載時減少了訪問外部存儲的頻率，從而提升整體響應速度。
結合臺積電N3P工藝的高晶體管密度和低功耗特性，天璣9500在保持高主頻運行時仍能有效控制熱量輸出。

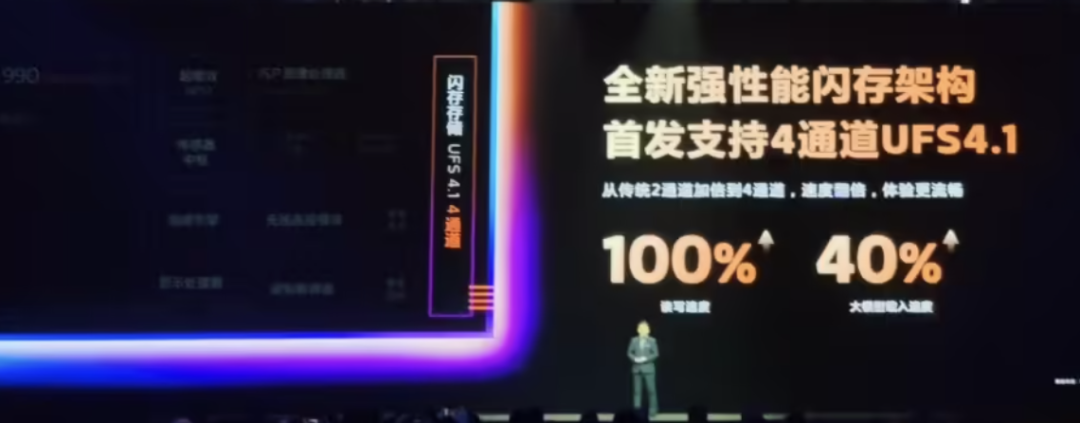

在存儲子系統方面，天璣9500首次支持四通道UFS 4.1，讀寫速度相比傳統雙通道提升一倍，大型應用和AI模型的加載速度提升40%。
這一改進不僅面向高端用戶的日常體驗，更是為AI手機生態奠定基礎，因為生成式AI模型對內存帶寬和I/O速度極為敏感。

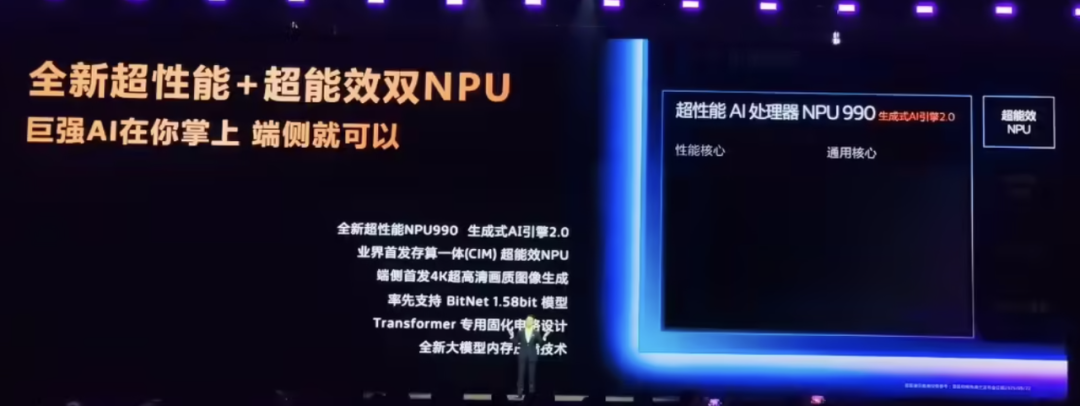

AI性能是另一大看點，天璣9500配備全新NPU 990雙AI引擎，峰值算力提升111%，并支持4K級別的圖片生成，用戶在本地即可體驗接近云端的AI生成效果，減少了對網絡和服務器的依賴。
NPU引入了計算存儲一體化（CIM）設計，大幅降低了運算過程中的內存讀寫壓力，為能效優化帶來實際收益。

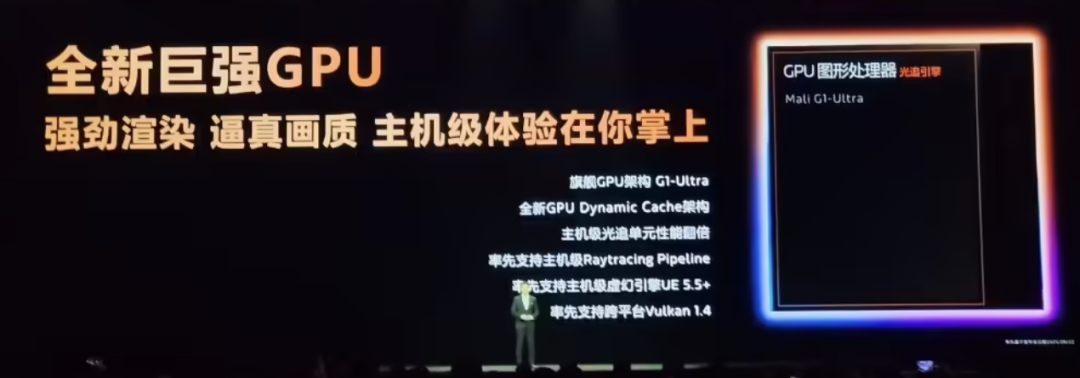

GPU部分則搭載了新一代Mali G1-Ultra，性能提升33%，功耗下降42%，光線追蹤性能更提升119%，支持虛幻引擎UE 5.6的最新特性。
移動端游戲將能呈現更接近主機級的畫質，尤其是在光照和細節渲染方面，將推動3A大作在手機上的普及。

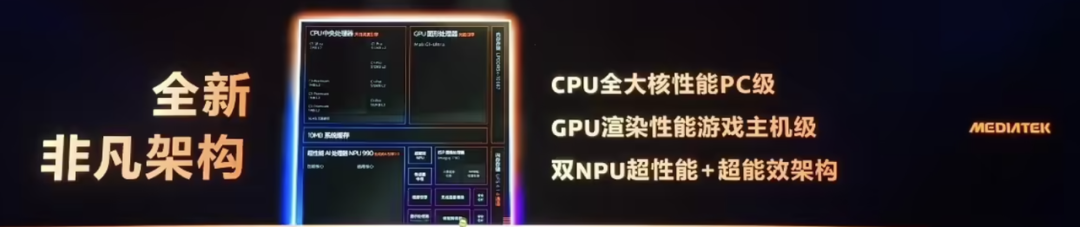

天璣9500在單項指標上追趕甚至超越了同類產品，在CPU、GPU、NPU和存儲之間形成了相對均衡的架構升級，避免了性能瓶頸的出現，“面向AI時代”的全鏈路優化是很優秀的設計。
市場競爭
天璣9500的發布是策略層面的卡位動作，發布時間早于高通下一代旗艦，聯發科希望通過先發優勢贏得客戶導入的主動權。
首批采用該芯片的終端廠商包括vivo和OPPO，與前代天璣9400相比，客戶導入情況明顯改善。
過去部分品牌仍將旗艦機型綁定在高通方案上，而這一次更多廠商愿意采用天璣9500，反映出聯發科的技術公信力正在提升。市場預測其2025年手機芯片營收有望突破30億美元，同比增長超過40%。
在競爭格局中，高通仍是天璣9500的最直接對手。
即將推出的Snapdragon 8 Elite Gen 5預計會在GPU和生態優化方面保持優勢，而蘋果A系列則依托自研架構在單核性能和能效上仍具備不可替代的地位。
聯發科要想真正改變格局，不僅需要在硬件層面持續追趕，還需要在軟件優化、生態合作和開發者支持上形成配套能力。
小結
天璣9500標志著聯發科在旗艦手機芯片市場有了變化，從PC級的全大核CPU設計，到雙NPU與新一代GPU的深度強化，再到存儲系統和制程工藝的協同升級，在架構思路上邁出了面向AI手機時代的重要一步，讓聯發科首次具備了與高通正面抗衡、并在部分領域逼近蘋果的實力。
