ZYNQ/嵌入式ui設計用什么好?

以下是目前嵌入式領域常用的一些UI解決方案，我將它們分為幾大類進行介紹：

一、輕量級字符/文本型UI (用于無圖形顯示屏)

這類UI通常用于段碼屏、字符LCD屏（如1602、2004）或通過串口輸出的命令行界面。
自定義簡單驅動
描述：最基礎的方式，直接編寫函數控制屏幕顯示特定的字符或自定義位圖。
特點：極度輕量，無任何額外開銷，但開發效率低，功能簡單。
適用場景：51單片機、低端STM32驅動段碼屏、字符LCD屏。
終端命令行界面 (CLI)

描述：通過串口工具（如PuTTY、SecureCRT）連接到設備，以文本命令的形式進行交互。
特點：無需屏幕，依賴串口，非常適合系統調試、參數配置和狀態監控。
常用庫：很多項目會自行實現一個簡單的命令行解析器，也可以使用開源庫如：linenoisecli (來自ARM Mbed OS)

二、輕量級圖形庫 (用于低分辨率彩色屏)

這類庫適合資源有限的MCU（如Cortex-M系列），提供了繪制基本圖形、文字和控件的能力。

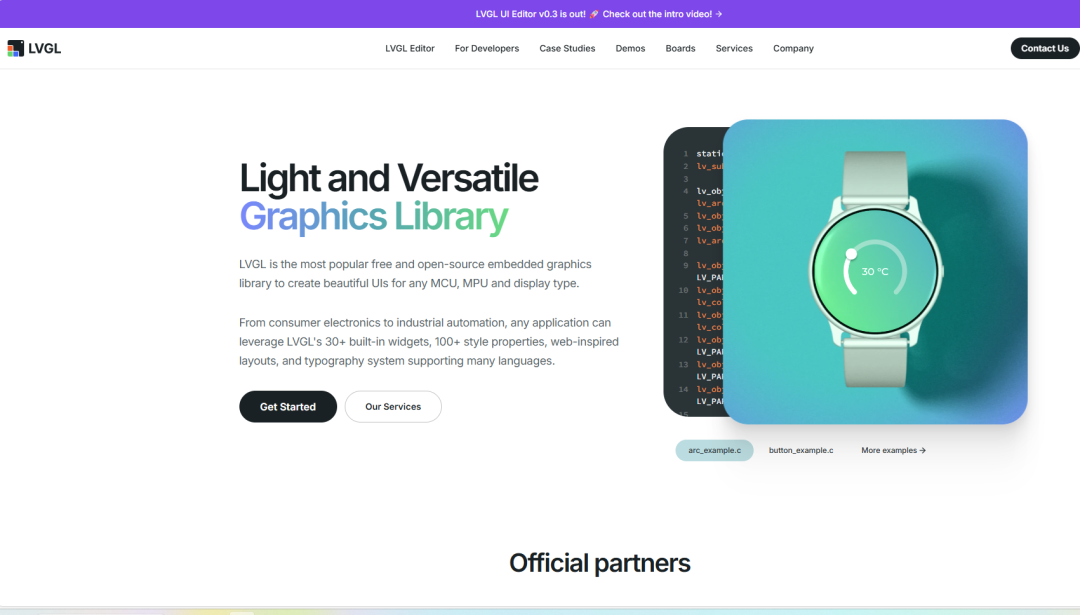

LVGL (Light and Versatile Graphics Library)

當前最熱門的選擇！開源、免費，功能極其強大且社區活躍。
特點：支持抗鋸齒、動畫、多種主題、多語言、多種輸入設備。控件豐富（按鈕、滑塊、圖表、列表等），資源占用可配置（從幾十KB到幾百KB Flash/RAM）。
適用場景：從Cortex-M0到Cortex-M7都能運行，是資源受限MCU上實現華麗UI的首選。
輕量級圖形庫 (用于MCU)

1. LVGL (Light and Versatile Graphics Library)
   官網鏈接: https://lvgl.io/
   GitHub倉庫: https://github.com/lvgl/lvgl
   在線演示: https://lvgl.io/demos
   文檔: https://docs.lvgl.io/

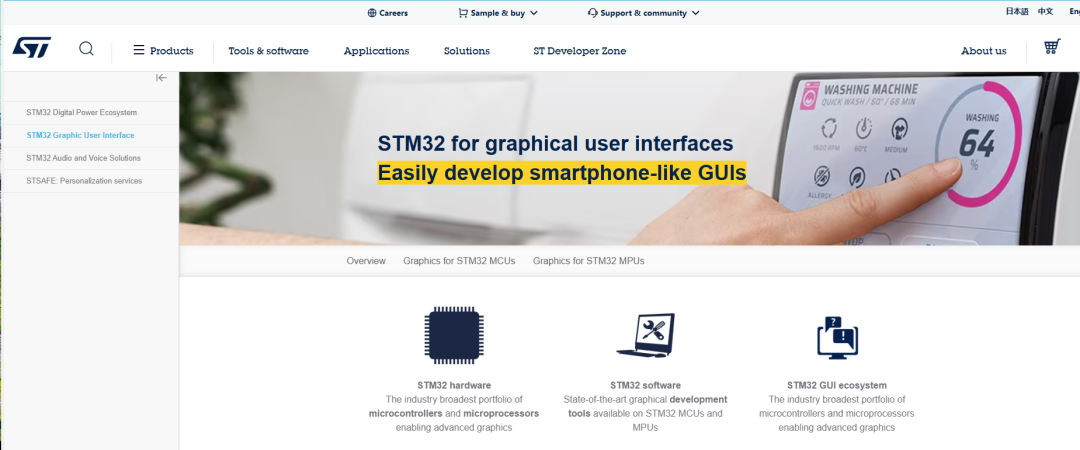

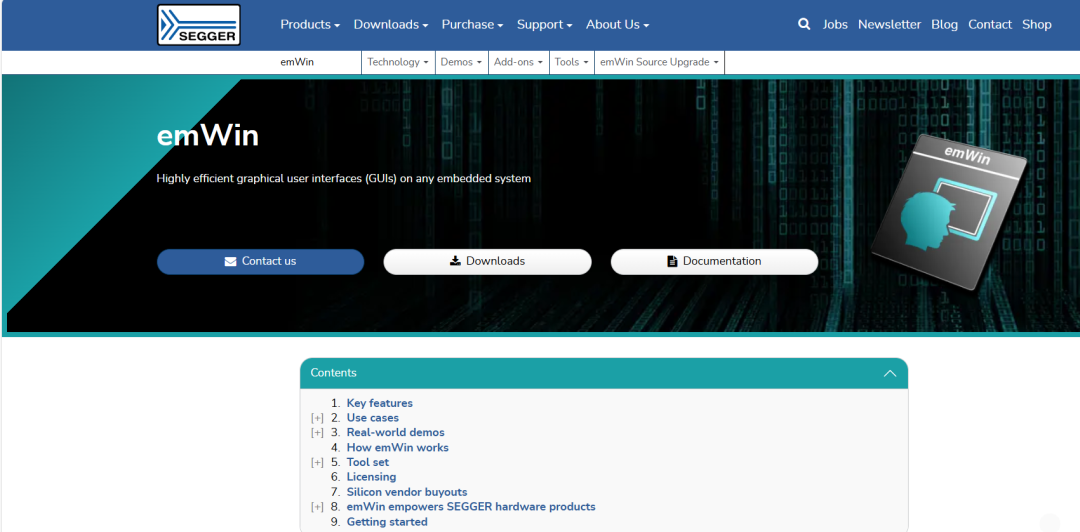

emWin / STemWin
描述：由SEGGER開發，是業界老牌的商用嵌入式GUI庫。ST為其STM32用戶免費提供了SEGGER官方頁面: https://www.segger.com/products/user-interface/emwin/

STemWin
特點：功能成熟、穩定、高效，提供WYSIWYG（所見即所得）的GUI設計器。但開源和免費版本受限，商用需授權。
適用場景：主要用在STM32平臺上，需要穩定商用級支持的場景。
STemWin資源: ST不直接提供下載，需在ST官網搜索“STemWin”，通常會在STM32CubeMX軟件包或評估板軟件包中找到。
TouchGFX

https://www.st.com/en/development-tools/touchgfx-designer.html
文檔和教程:https://support.touchgfx.com/
備注: 對STM32用戶免費，需在ST官網注冊和下載Designer。

Qt for MCUs

描述：Qt公司推出的適用于微控制器的版本。
特點：允許開發者使用熟悉的Qt QML語言來為MCU開發UI。功能強大，但資源占用相對較高，且商用需要付費。
適用場景：需要跨平臺（從MCU到Linux）共享UI代碼，且有預算的商用項目。
官網鏈接: https://www.qt.io/qt-for-mcus
下載與評估: https://www.qt.io/download-qt-for-mcus
文檔: https://doc.qt.io/qtformcus/

AWTK (Toolkit AnyWhere)
描述：國內開源、免費的GUI庫，由ZLG主導開發。
特點：功能豐富，支持跨平臺（不僅限于嵌入式），提供了一套完整的開發工具（如UI設計器、腳本綁定等）。在國內有較多應用和支持。
適用場景：適合各種資源級別的嵌入式設備，特別是國內項目。
官網鏈接:https://www.zlg.cn/index/pub/awtk.html
GitHub倉庫:https://github.com/zlgopen/awtk
文檔:https://github.com/zlgopen/awtk/blob/master/docs/README.md
備注: 開源且免費（LGPL v2.1許可證）。
Guix / Azure RTOS GUIX
描述：屬于ThreadX RTOS生態系統的一部分，現由微軟Azure RTOS提供。
特點：為深度嵌入式和實時應用而設計，與ThreadX RTOS無縫集成，提供了Studio設計工具。
適用場景：使用ThreadX作為操作系統的項目。
微軟官方頁面:https://azure.microsoft.com/en-us/products/rtos/guix/
GitHub倉庫 (ST移植版):https://github.com/azure-rtos/guix
文檔: https://learn.microsoft.com/en-us/azure/rtos/guix/

三、基于Linux的GUI框架 (用于應用處理器)

當嵌入式設備運行Linux、Android等高級操作系統時，可以選擇更重量級、功能更全面的桌面級UI框架。

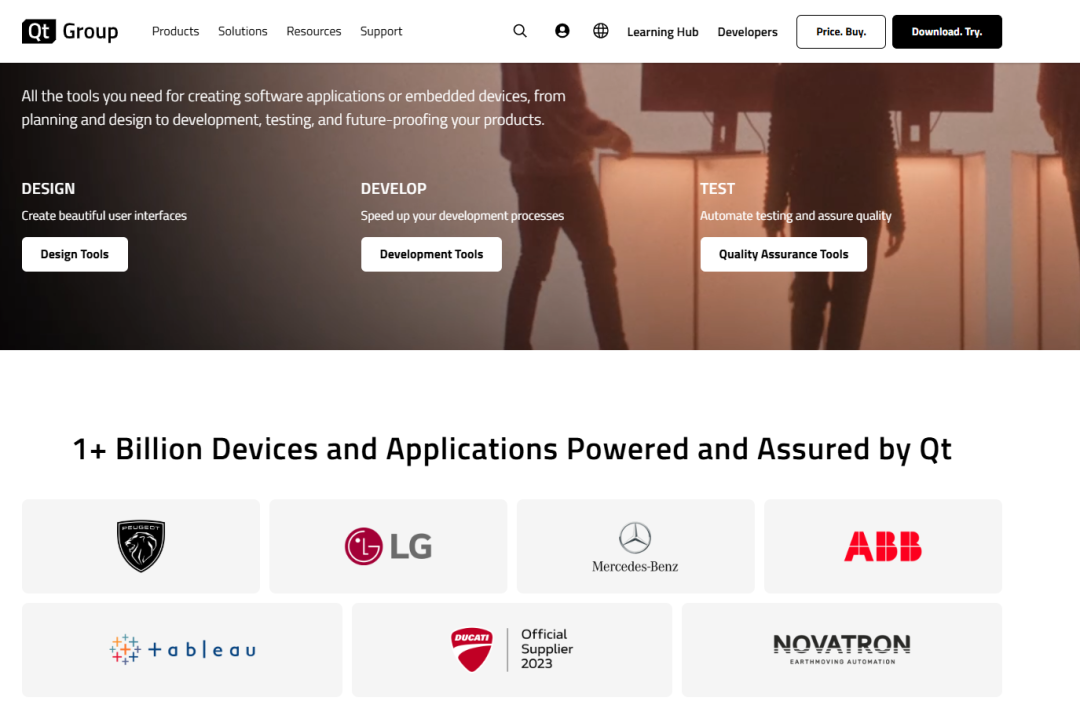

Qt for Embedded Linux

描述：嵌入式領域的絕對霸主。功能完整，開發效率高，社區和商業支持都非常完善。
特點：支持OpenGL ES硬件加速，提供QML進行聲明式UI開發，性能優異。開源版采用GPL/LGPL協議，商用需注意協議合規或購買商業許可。
適用場景：車載中控、工業HMI、智能家居中控、醫療設備等幾乎所有基于Linux的高端嵌入式設備。
Qt公司官網:https://www.qt.io/
Qt for Device Creation 頁面:https://www.qt.io/product/qt6/embedded
下載開源版:https://www.qt.io/download-open-source
文檔:https://doc.qt.io/
Android

描述：主要用于移動設備，但也廣泛應用于機頂盒、智能電視、車載信息娛樂系統等。
特點：擁有龐大的應用生態和開發者社區，UI開發基于Java/Kotlin。系統相對龐大和復雜。
適用場景：需要強大應用生態和多媒體能力的設備。
GTK+ (用于嵌入式)

描述：Linux桌面環境GNOME的基石，也可以用于嵌入式Linux。
特點：使用C語言開發，在資源豐富的設備上運行良好，但相比Qt，其在嵌入式領域的專門優化和工具鏈支持較少。
適用場景：傳統Linux軟件向嵌入式平臺的移植，或Gnome生態的項目。
官網鏈接:https://www.gtk.org/
文檔:https://docs.gtk.org/
Flutter (Emerging)

描述：由Google開發的跨平臺UI工具包，近年來開始支持嵌入式Linux平臺（通過Embedder）。
特點：采用Dart語言，開發體驗流暢，渲染性能高，支持豐富的動畫效果。在嵌入式領域?qū)儆谛滦牵l(fā)展迅速。
適用場景：追求跨平臺一致性（iOS、Android、Web、嵌入式）的新項目。
官網鏈接:https://flutter.dev/
Flutter 嵌入式支持文檔:https://docs.flutter.dev/ui/flutter-for-embedded
GitHub - flutter-embedded: https://github.com/sony/flutter-embedded-linux(索尼維護的嵌入Linux移植)
LVGL (同樣適用于Linux)
描述：LVGL不僅可以運行在裸機或RTOS上，也可以通過FrameBuffer驅動在Linux上運行。
特點：輕量高效，可以作為L(zhǎng)inux上輕量級UI的一個備選方案。

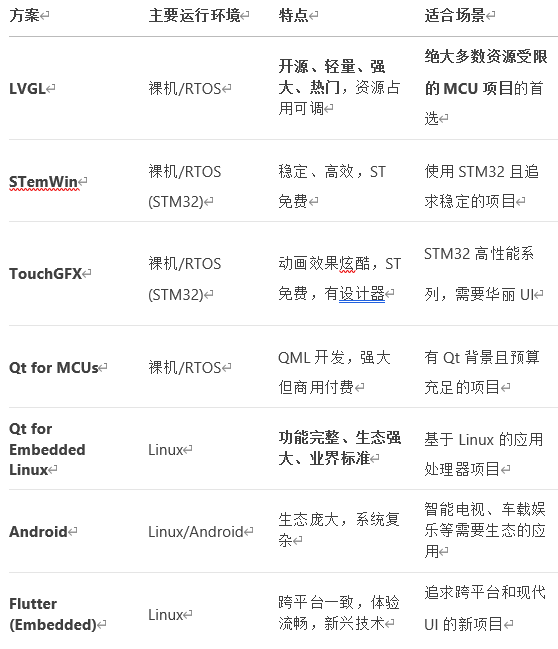

2 總結與選擇建議

3 如何選擇？

確定硬件：先看你的MCU/MPU型號、主頻、Flash和RAM大小，以及顯示設備類型（分辨率、顏色深度）。
評估需求：需要簡單的按鈕和文字，還是復雜的動畫和圖表？是否需要觸摸屏？
考慮許可：項目是開源、教育還是商用？預算是多少？
開發效率：是否有現成的GUI設計工具（如TouchGFX Designer, Qt Designer, SquareLine Studio for LVGL）可以大大提高開發效率。
