在PCB設計過程中，你是否曾為找不到某個元器件而抓狂？或者在密密麻麻的器件中苦苦排列，只為讓布局更合理？如果你有類似的經歷，那你一定不能錯過這篇文章！
今天，我們來聊聊兩個能極大提升設計效率的“神技”——交互式布局與模塊化布局。掌握了它們，不僅能幫你快速完成元器件布局，還能讓你的PCB設計邏輯清晰、井井有條。
“看到即選中、選中即聯動”——這就是交互式布局的精髓所在。
在原理圖和PCB設計中啟用 Cross Select Mode（交互選擇模式） 后，當你在原理圖中點擊一個器件，它會在PCB界面中同時高亮顯示；反之亦然。無需來回查找，只需一個動作，系統就幫你同步定位！
1、在原理圖界面點擊菜單：Tools → Cross Select Mode

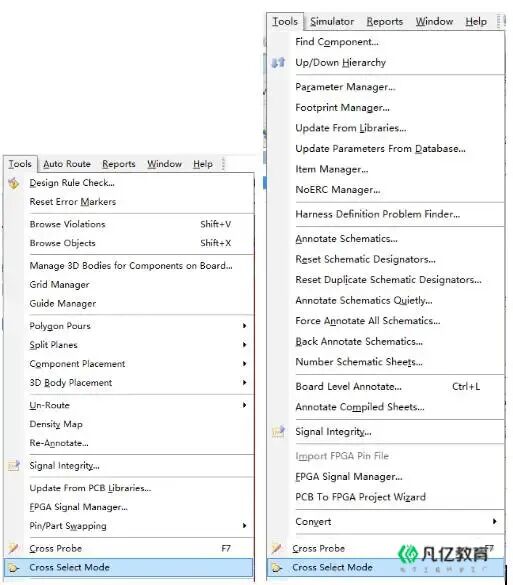

圖1 Cross Select Mode模式
2、在PCB界面也執行同樣的操作

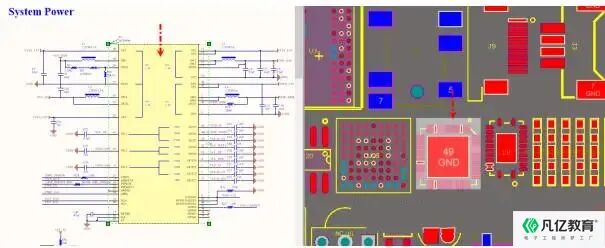

圖2 交互模式下的選擇
開啟后，選中任意一個元器件，另一端立刻響應，效率翻倍！
你是否希望：把同一模塊的器件集中放置，一目了然？模塊化布局幫你輕松搞定！
首先，推薦一個超實用功能：Arrange Components Inside Area（矩形器件放置框）。它可以將你選中的一堆元件整齊地排列在指定區域內，尤其適合初始階段快速劃分模塊。

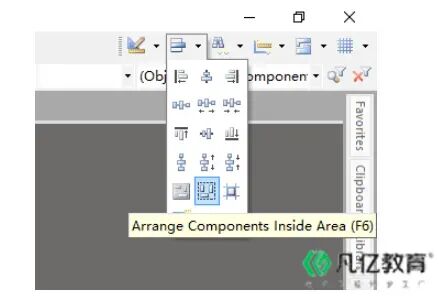

圖3 矩形器件放置框

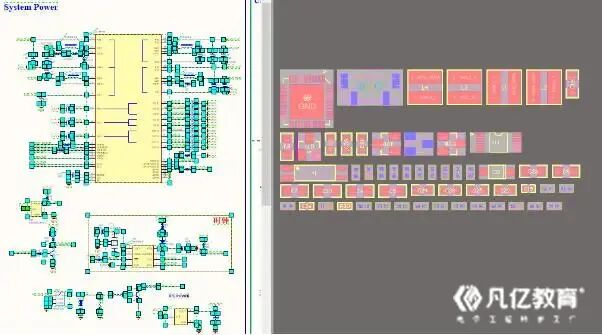

選中模塊：在原理圖中，利用交互式布局，框選一個功能模塊。
PCB同步響應：PCB界面中，該模塊的所有元件自動被選中。
排列整齊：使用“Arrange Components”將這些元器件快速整齊擺放。
精細布局：針對IC、電阻、電容等進一步優化排布。
最終效果：如圖所示，各個功能模塊井然有序，PCB布局美觀又高效。

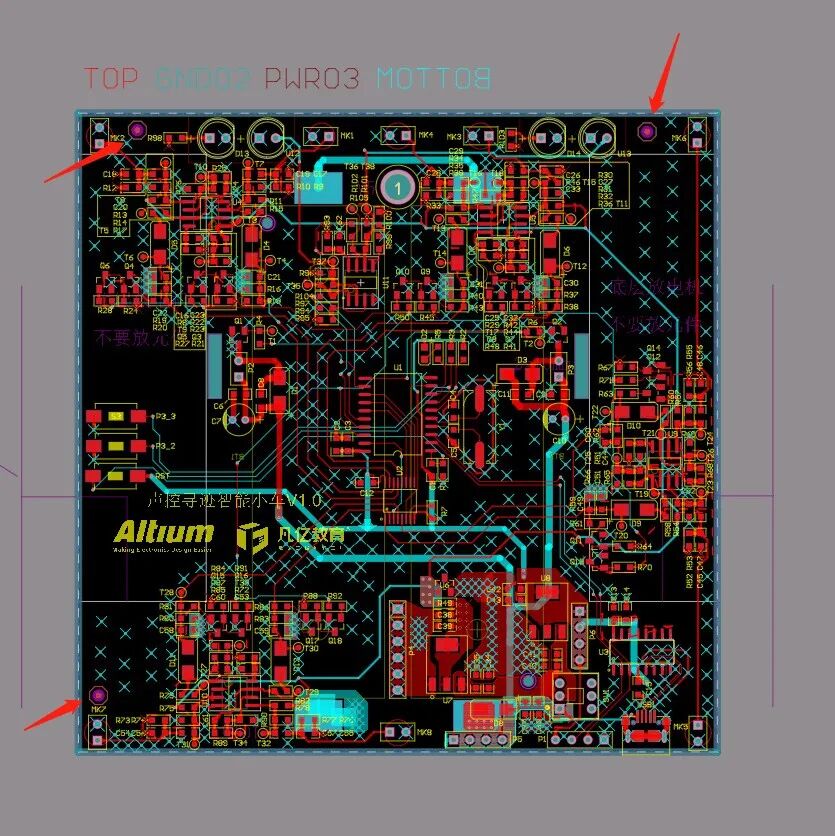

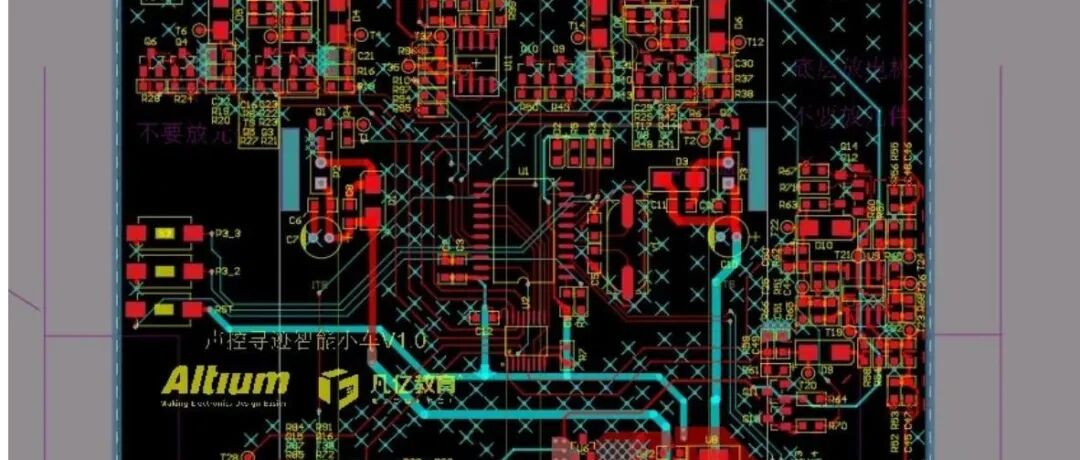

圖4 模塊化布局效果圖
?? 小技巧：可使用“Split Vertical”分屏顯示原理圖與PCB界面，邊選邊放更直觀！記住一句話：設計不怕復雜，怕的是無序。用對工具，讓效率飛起來！
