大家好，今天給大家分享一份實用的技術文檔——《輔助電源設計規范》。這份文檔來自艾默生網絡能源有限公司，其中很多設計原則、電路方案和調試方法至今仍然非常有用。如果你是做電源設計的，或者你對開關電源有點興趣，那這篇文章應該能幫到你。
文末附26頁完整版PDF文檔獲取方式。
下面咱們介紹一下這份文檔大概講了哪些內容，包括：輔助電源是啥、它要滿足哪些指標、常用的電路方案、關鍵器件怎么選、電路怎么設計，以及一些實際項目中踩過的“坑”。
011
簡單來說，輔助電源就是給設備內部其它電路供電的小電源。比如在一個電源模塊里，主電路負責輸出大功率，而輔助電源則負責給控制芯片、驅動電路、監控電路等供電。它的輸出功率一般不大，通常在30W以下，但要求輸入電壓范圍寬，還要滿足安規和EMC等要求。
必須要有的指標包括：
輸入電壓范圍，輸出電壓和波動范圍，工作溫度和存儲溫度，紋波與噪聲，負載調整率，開機過沖，輸出功率和電流，安規和EMC要求。
可選指標（不強制）：溫度系數、動態響應、效率、絕緣電阻等。
特別提醒：輔助電源的可靠性要高于主電路，因為它一旦掛了，整個系統就可能“癱瘓”。

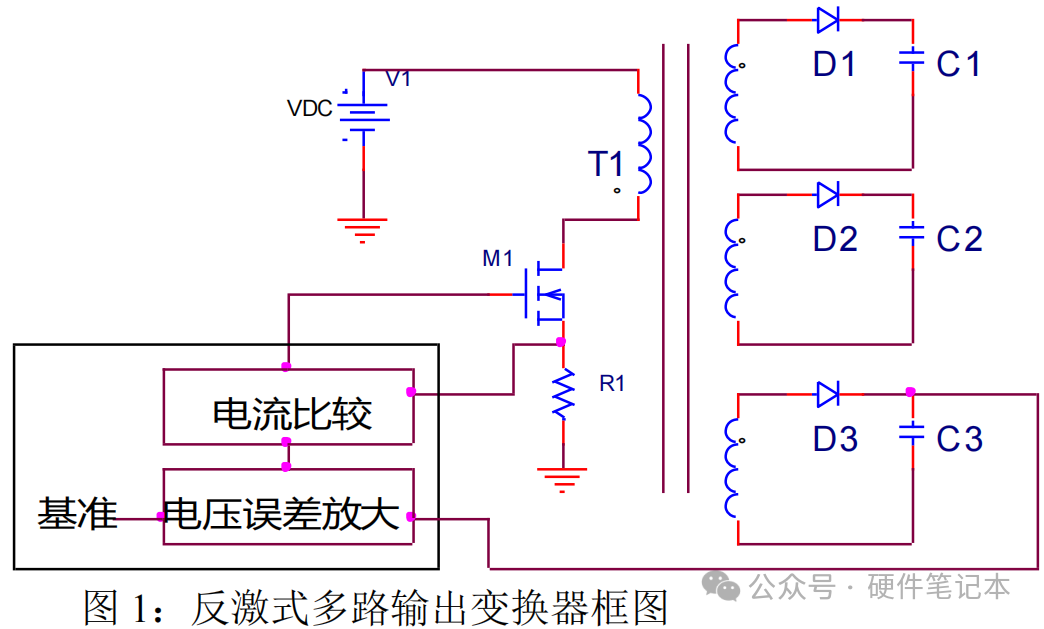

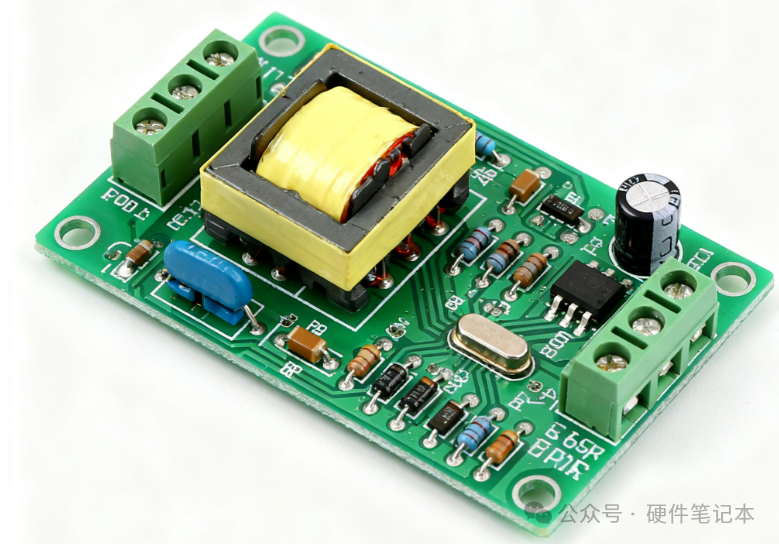

你可能聽過正激變換器或者從主變壓器取電的方案，但在一次電源中，反激變換器是首選。它的基本工作原理是：
開關管導通時，電能變成磁能儲存在變壓器里；開關管關斷時，磁能再變成電能傳給負載。
這種方式特別適合小功率、多路輸出的場景。控制方式上，常用的是峰值電流型PWM控制，也就是用電流信號和電壓誤差信號比較，來控制開關管的通斷。
反激電源的核心是控制芯片。文檔里重點介紹了UC384X系列，比如UC3842/3/4/5。
它們的主要區別在于啟動電壓和最大占空比：
注意：不同廠家、不同后綴的芯片參數可能有差異，選型時要仔細看手冊。
021

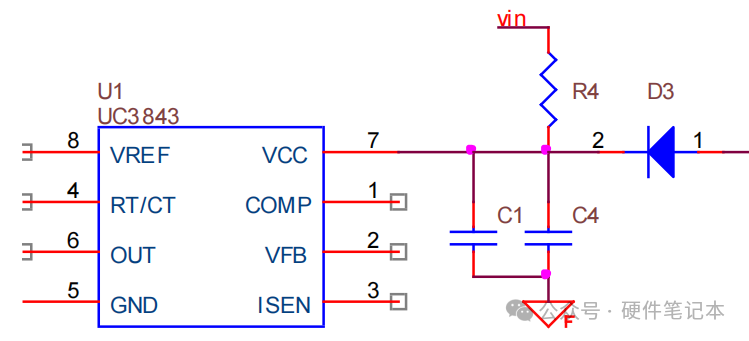

啟動電路是輔助電源的“點火系統”。文檔里強調：必須能在最惡劣條件下正常啟動，包括低溫、低壓、滿載等。
如下是文檔中的一個推薦電路，具體原理可查看文檔。

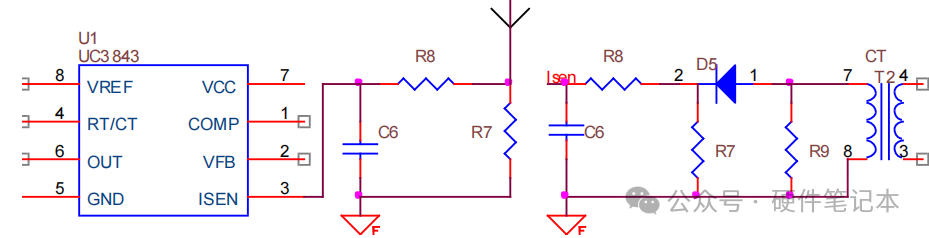

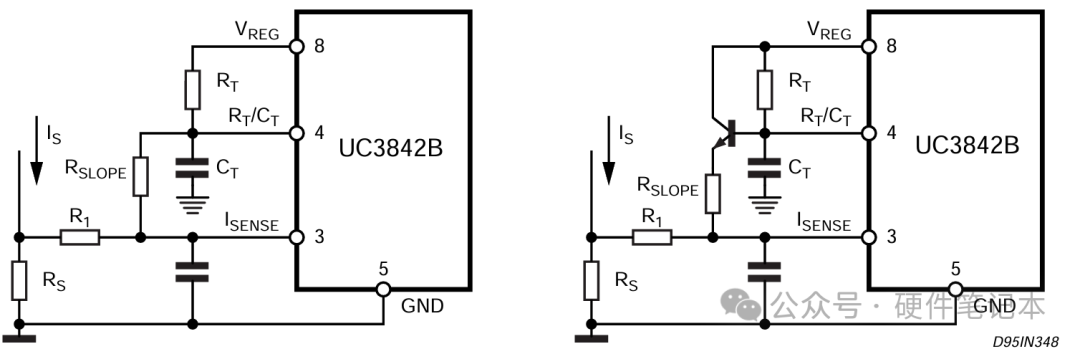

采樣方式有兩種：電阻采樣和電流互感器采樣。如果采樣電阻功耗超過0.5W，建議用電流互感器。
采樣電阻的取值要保證正常工作時不會觸發限流，而且要留至少20%的余量。

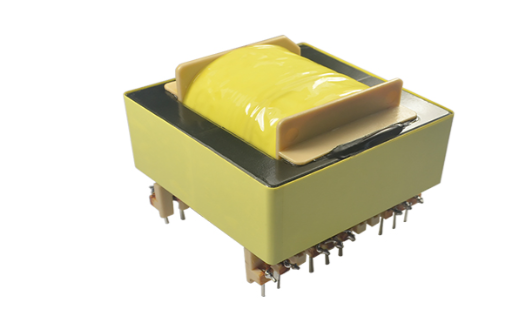

變壓器是反激電源非常重要的知識點，也是難點。設計時要注意：
線徑盡量細，推薦0.1mm多股線或0.21mm單線；
磁通密度Bmax一般要小于0.2T；
氣隙會導致電感量有10%的誤差，設計時要考慮進去；
盡量用公司已有的磁芯和骨架，降低成本。
MOS管是開關核心，選型要滿足電流、電壓、結溫的降額要求。驅動電阻一般用10Ω左右，太大了效率低，太小了容易振蕩。

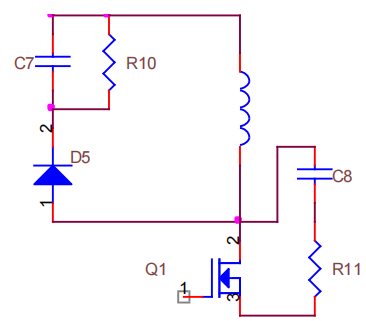

開關管和整流二極管上常常要加吸收電路，用來抑制電壓尖峰。常用的有RCD吸收、RC吸收等。文檔里提醒：吸收電路要以最小功耗達到最好效果。

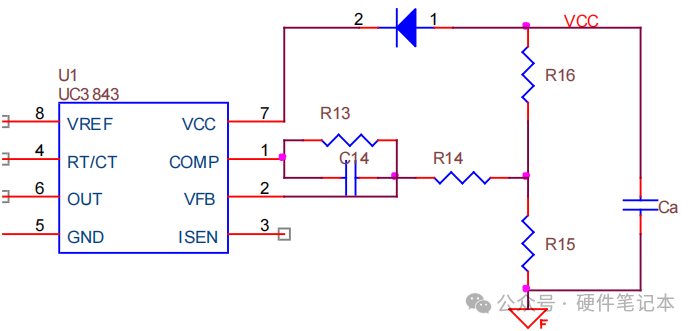

環路穩定性是電源設計的重點內容。如果是非隔離控制，一般在芯片的COMP和VFB之間加RC補償就行；

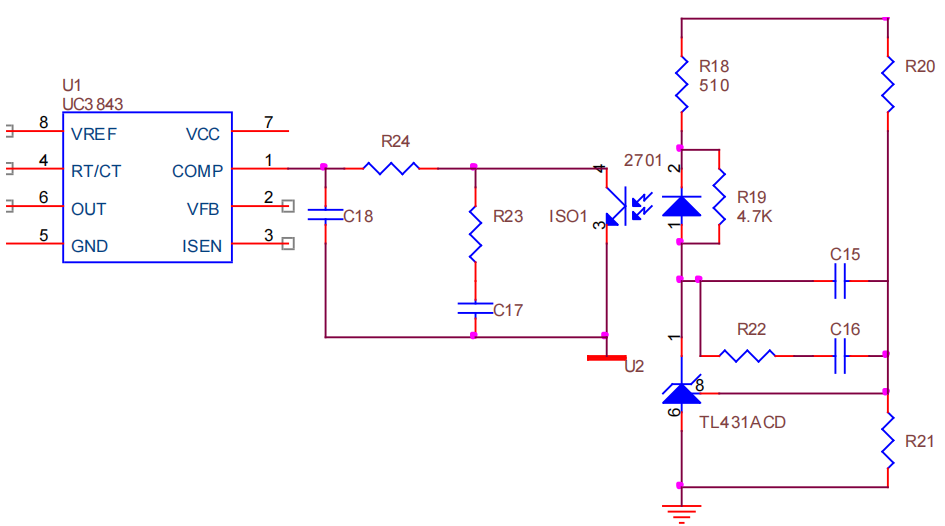

如果是隔離控制，常用光耦+431基準來反饋，光耦前后都可能要加補償電路。
輔助電源一般靠原邊限流實現短路保護，不需要額外電路。短路時，芯片供電電壓降低，進入“打嗝模式”——不斷重啟，直到短路解除。
監控電源常用保險絲；

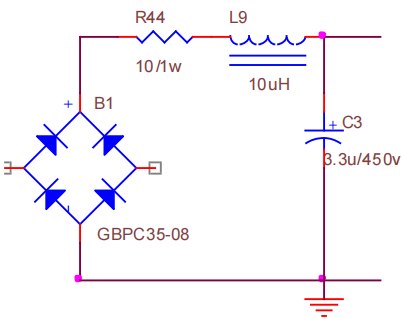

整流模塊常用串聯電阻，電阻要能在MOS短路時自己先燒斷，保護PCB。
安規是硬性要求，包括：
PCB上的安全間距；
光耦、保險絲、電解電容等要選安規認證的；
變壓器、光耦、開關管短路時，不能起火或爆炸。

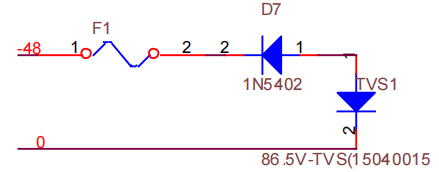

文檔里還提到了兩種安規保護方法：輸出鉗位（TVS） 和 提高電容耐壓+限制占空比。
輔助電源也需要滿足整機的EMC要求。

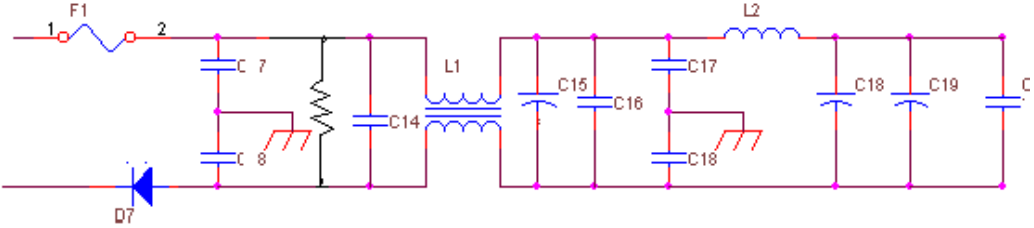

輸入EMI濾波要加在監控電源前端；
輸出端如果接外部設備，要加TVS防浪涌；
開關管附近要加Y電容（1000pF~4700pF）接地，抑制輻射。
文檔里總結了7個經典問題，我挑幾個說說：
H1412M1串聯電阻損壞：原因是并聯的電容太大，導致電阻在諧波或雷擊時容易壞；
PSM-A9啟動失敗：芯片關斷電壓臨界，供電電壓設計得太接近極限；
H6412Z芯片損壞：用了CMOS型的UCC38C43，抗干擾差，換成3843B解決；
HD4850風扇電源電容壞：電感太小，紋波電流大，電容扛不住。
這些案例告訴我們：器件選型、啟動設計、濾波電路、散熱設計，一個都不能馬虎。
031

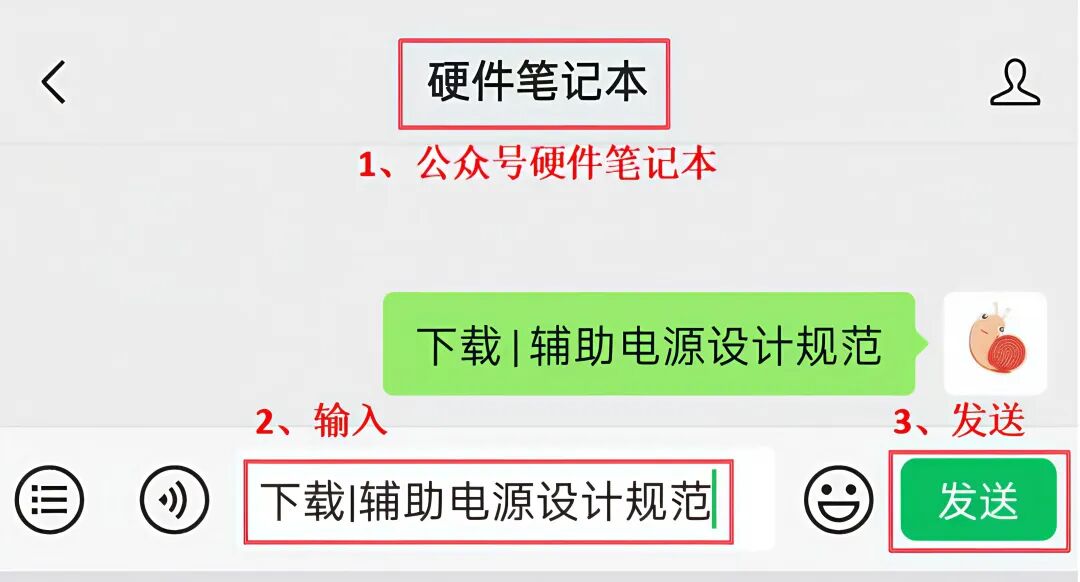

關注公眾號：硬件筆記本，并在公眾號里發送對應的下載關鍵字獲取下載鏈接
