一個典型的 二階 RLC 濾波器（比如串聯諧振帶通或并聯諧振帶阻），它的中心頻率和品質因數 Q由 R、L、C 決定：
但是這里的 不僅僅是電路元件的電阻，還包括源阻抗 和 負載阻抗 的影響。
在無源濾波器中，信號源本身有一個輸出阻抗 ；如果 不小，它會與濾波器的輸入電阻形成分壓，改變濾波器的等效阻尼，導致：截止頻率漂移，Q 值下降（帶寬變寬，選擇性變差），增益降低。
舉例：一個簡單的 RC 低通濾波器：
如果信號源有 ，實際等效電路就是 串聯電容 → 截止頻率變成：
比理想設計值低了。
負載阻抗 會并聯在濾波器的輸出端，相當于改變了電路的等效電阻；對帶通/帶阻電路來說，等效電阻決定阻尼 → 負載越小，阻尼越大，Q 值下降，濾波器“變鈍”。
對 RC 低通電路，輸出并聯負載電阻會與串聯電阻分壓，使輸出幅值降低，截止頻率也改變。
有源濾波器引入運放之后，情況就不同了：
高輸入阻抗：幾乎不取流，不會受前級源阻抗影響。
低輸出阻抗：能驅動負載，不會被后級電路拉低 Q 值。
因此，濾波器的特性主要由設計的 R、C 確定，而不會因系統阻抗變化而漂移。（這也是真正有源濾波器的設計奧秘，真真正正的忠于我們設計方程）

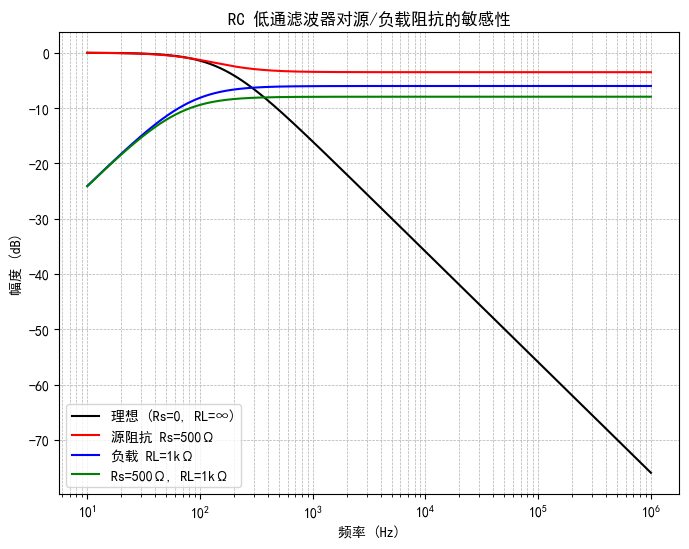

黑色（理想）：源阻抗為 0，負載無限大，截止頻率在設計值附近。
紅色（源阻抗 Rs=500Ω）：截止頻率明顯降低，因為源阻抗與 R 串聯，相當于把電阻變大了。
藍色（負載 RL=1kΩ）：高頻衰減曲線變鈍，因為負載分流了輸出電流，相當于增加了負載阻尼。
綠色（Rs=500Ω 且 RL=1kΩ）：兩種效應疊加，截止點和幅度特性同時惡化，濾波器性能嚴重偏離設計。
無源 RC/RLC 濾波器的頻率特性很容易被源阻抗和負載阻抗“拖偏”；如果要保證性能穩定，必須使用 有源濾波器（高輸入阻抗 + 低輸出阻抗） 來隔離前后級。
黑色（理想，Q≈31.6）：源阻抗為 0，負載無限大，濾波器帶寬最窄，選擇性最高。
紅色（源阻抗 Rs=50Ω，Q≈5.7）：源阻抗增大，相當于增加了電路的有效電阻 → 阻尼加大，Q 值顯著下降，通帶變寬。
藍色（負載 RL=200Ω，Q≈9.5）：負載并聯，相當于降低了電路等效電阻，也導致 Q 值下降，帶寬變寬。
綠色（Rs=50Ω + RL=200Ω，Q≈4.8）：源阻抗和負載效應疊加，選擇性最差，濾波器幾乎喪失尖銳帶通特性。
二階 RLC 濾波器的 Q 值（帶寬和選擇性）嚴重依賴于源阻抗和負載阻抗；如果不能保證理想的源/負載隔離，RLC 濾波器的性能會大幅劣化；這正是有源濾波器（高輸入阻抗 + 低輸出阻抗）的優勢：能把濾波性能固定在設計值，而不受前后級影響。
在音頻（20 Hz–20 kHz）、傳感器信號調理（幾 Hz–幾十 kHz）、ADC 抗混疊濾波（幾十 Hz–幾百 kHz）這些頻段，如果只用 RLC 濾波器，會遇到幾個麻煩：
電感器不好選型
截止頻率 ，頻率低時，電感 L 需要很大（mH 甚至 H 級），體積大、成本高、寄生效應嚴重（電感內阻、磁場干擾）；就是說小信號傳感器電路里很難放一個笨重的大電感。
源/負載敏感性高
無源濾波器直接受前級源阻抗、后級負載阻抗影響，導致截止頻率、Q 值漂移；在 ADC 前，如果負載變化，濾波器響應會劣化，甚至影響采樣精度。
增益不足
無源濾波器只能衰減，不能放大；而傳感器信號往往是微伏/毫伏級，ADC 前必須要濾波+放大一體化。
引入運放后，上述問題得到解決：
不用電感
有源濾波器只需要電阻+電容+運放，就能實現任意二階濾波器；在低頻下，電阻、電容的數值都可控（kΩ～MΩ，nF～μF），成本低、體積小、精度高。在實踐的時候需要先選好電容再選電阻，因為電阻的型號多。
高輸入阻抗 & 低輸出阻抗
運放輸入幾乎不取流 → 不受源阻抗影響。
運放輸出驅動能力強 → 負載變化不影響濾波器特性，主要是和前后級電路解耦。
同時放大與濾波
可以在濾波器傳遞函數里加入增益因子，做到“邊濾波邊放大”。
在低中頻應用里：
無源濾波器：體積大（電感）、受阻抗影響嚴重、無法放大，只適合射頻/高頻（LC 諧振優點明顯）。
有源濾波器：無電感、小體積、特性穩定、能放大信號，正好滿足音頻、傳感器和 ADC 前端這些應用的需求。
