I2C不是AUTOSAR中標準的MCAL模塊，所以I2C在車載電控件中基本不用（一般都使用SPI），但是因?yàn)镮2C一主多從只需要兩個Pin腳就能控制多個外設的特性，在一些帶SOC的控制器中會使用到，且Vector的SIP包中也有I2C模塊，所有有必要學下以下，本文就概要的介紹下TC3xx芯片的I2C模塊。
AUTOSAR BSW: Vector Davinci
MCAL: EB Infineon
HW Platform: TC3xx

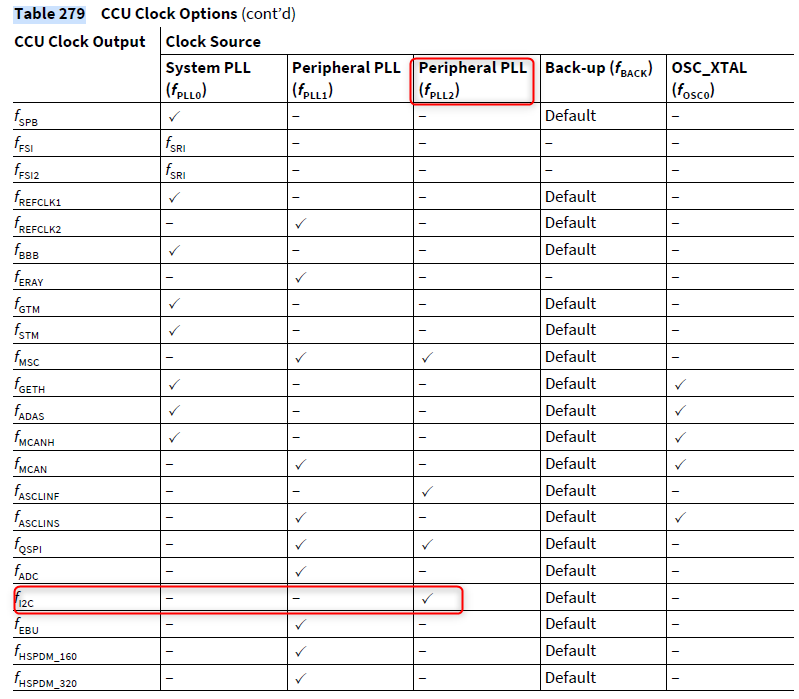

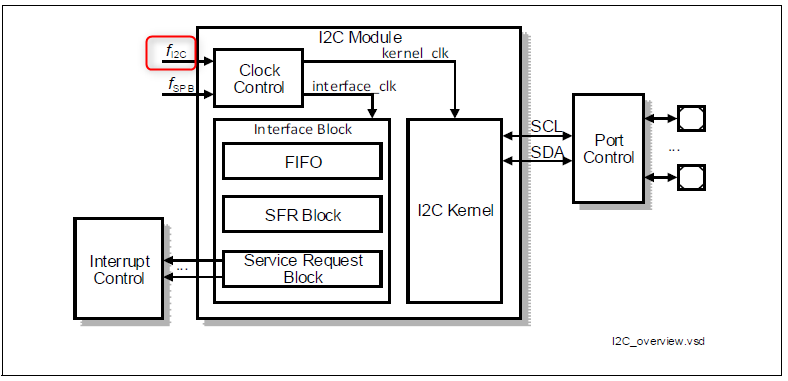

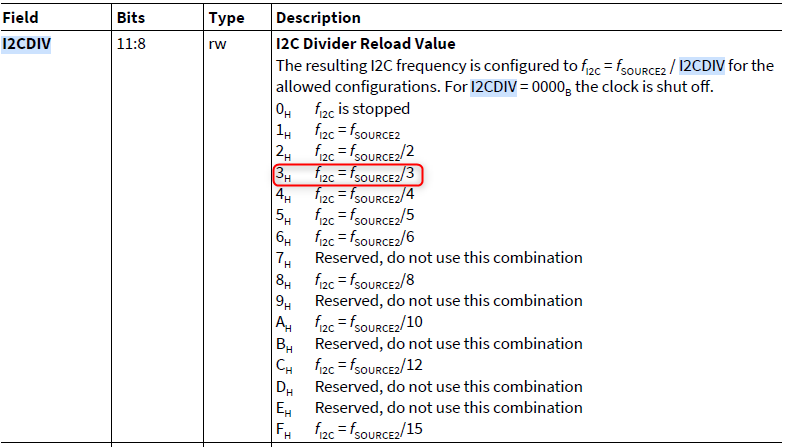

Lin模塊由fI2C提供時鐘，fI2C時鐘由fPLL2分頻得到，比如fPLL2為200M，I2CDIV配置為0x3，則fI2C=200M/3 = 66.66MHz.
至于fPLL2如何的來，可以參考《AUTOSAR架構下TC3xx平臺的MCAL時鐘系統配置實踐》一文。

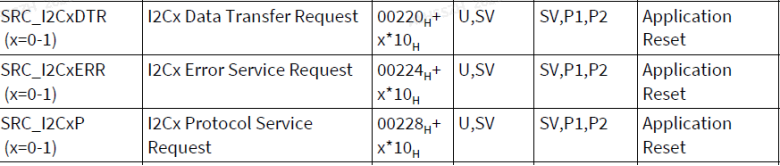

如下圖所示，每個I2C Unit能產生如下三個中斷請求信號，SRC_I2CxDTR, SRC_I2CxERR, SRC_I2CxP.
顧名思義，SRC_I2CxDTR是I2C在收發數據的時候產生, SRC_I2CxERR是I2C產生錯誤的時候產生, SRC_I2CxP是I2C協議處理時產生。具體見下文。

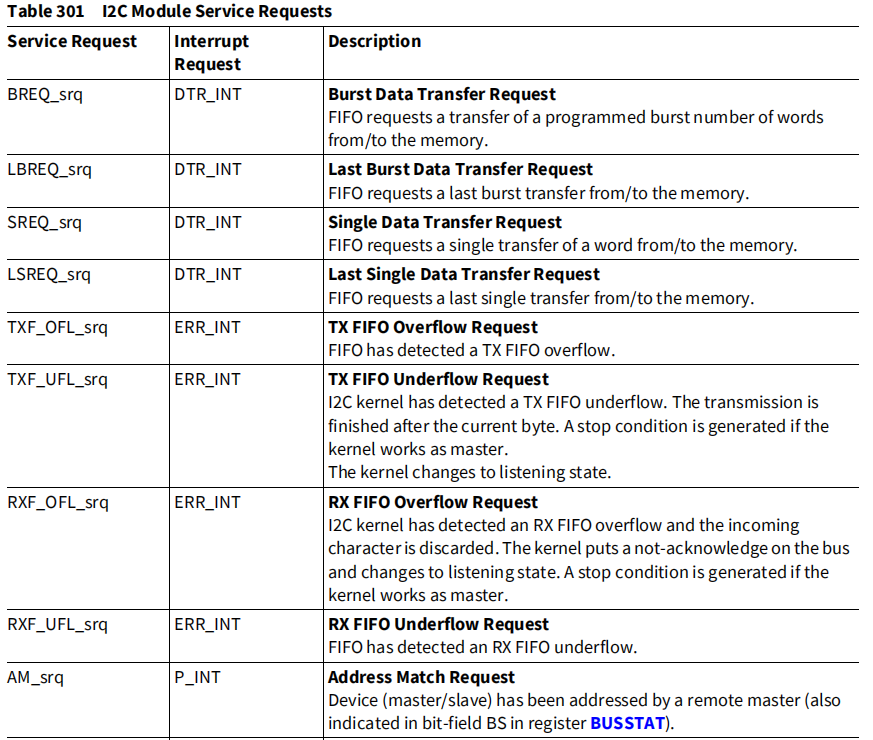

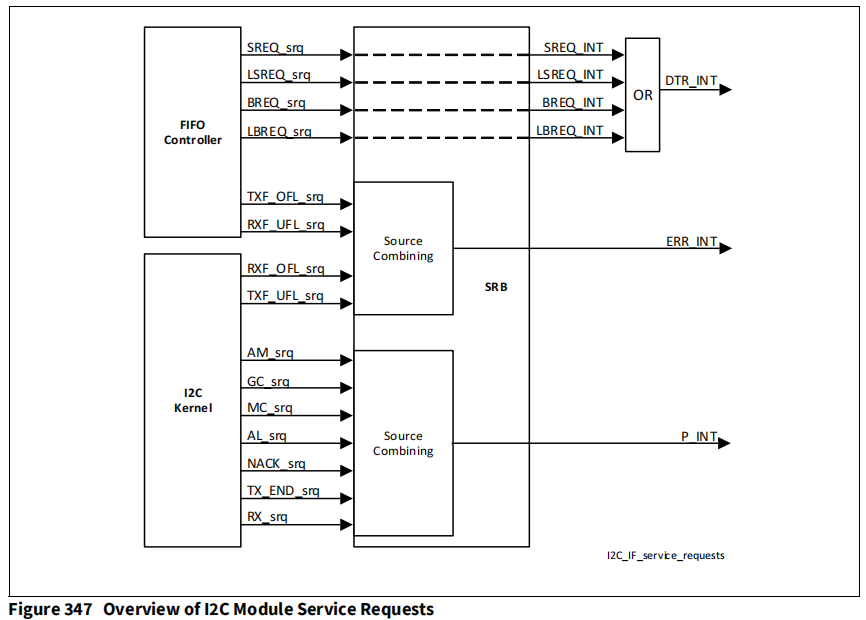

每個中斷服務請求可以由多個硬件事件觸發，具體見下圖所示。
這里主要介紹I2C代碼具體實現中會使用到的硬件事件，在介紹之前先簡要介紹下I2C FIFO的功能。

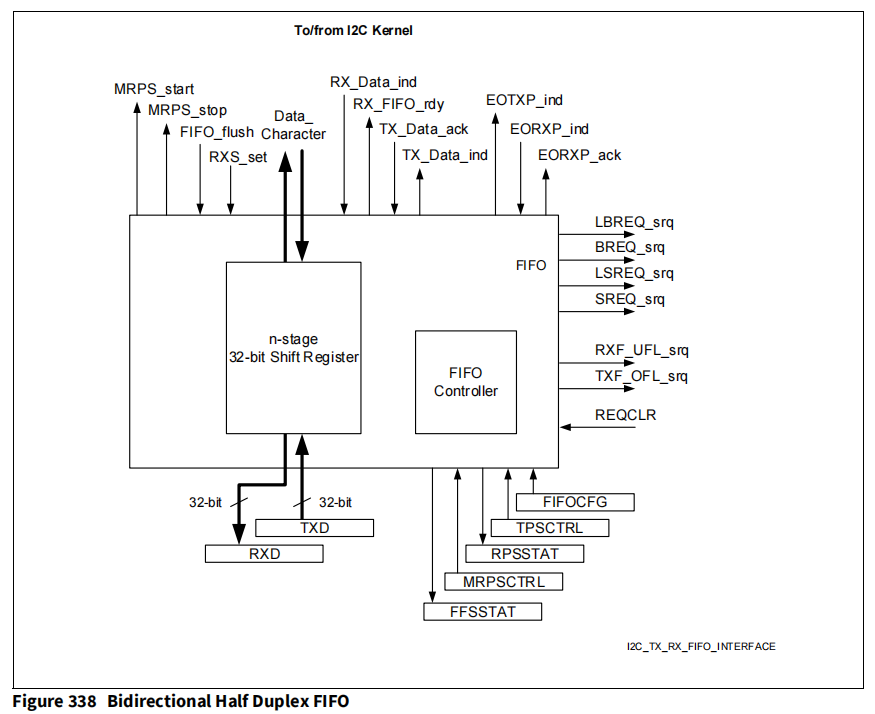

I2C硬件由一個8*(4bytes, 1 word) 的硬件FIFO, 軟件通過RXD寄存器往FIFO中寫入要發送的數據，I2C Kernel會將FIFO中的數據發送到I2C Bus上去。同樣，I2C Kernel把I2C Bus上Slave發過來的數據存放到FIFO中，軟件可以通過RXD寄存器讀取I2C數據。

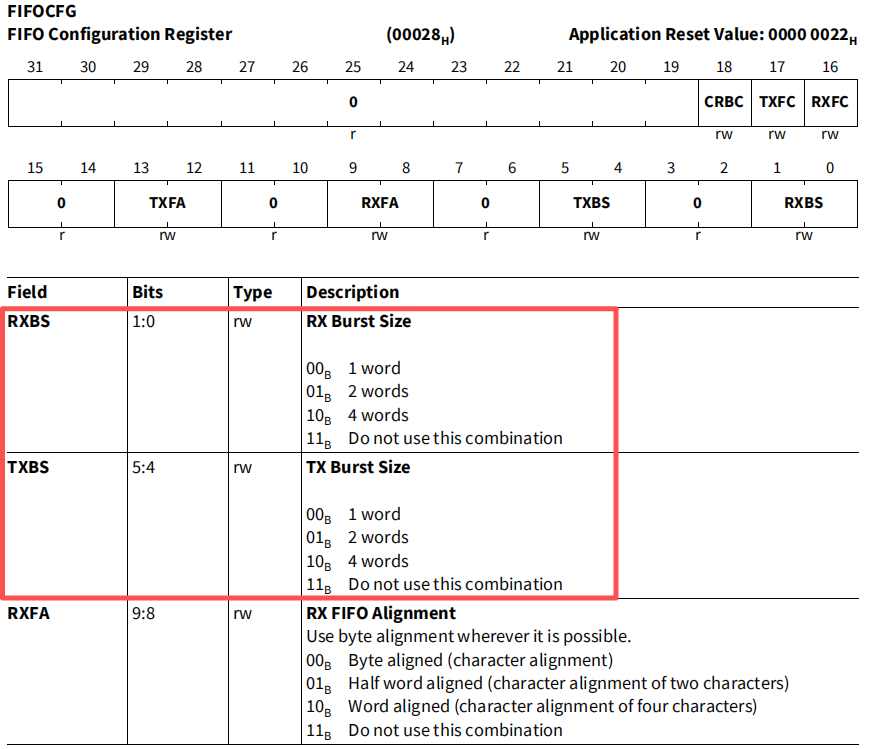

從I2C FIFO中一次讀數據的大小叫做RX Burst Size, 往I2C FIFO中一次寫的數據大小叫做TX Burst Size, 這兩個參數可以通過FIFOCFG.RXBS和FIFOCFG.TXBS配置。
比如，我們配置都FIFOCFG.RXBS和FIFOCFG.TXBS為01b也就是2 words, 那么我在讀寫RXD/TXD寄存器讀寫數據的時候（一般是在I2CxDTR中斷中）可以讀寫兩次。
解釋了TX/RX Burst Data Size后， 我們就來解釋幾個重要的硬件事件是怎么產生的。
DTR_INT對應的硬件事件
在上文我們知道TXBS和RXBS是可以配置的且最小為1 word(4 bytes)最大為4 bytes(16 bytes)，那么這里就會有一個問題，如果我們總的I2C讀寫的數據不是TXBS/RXBS整數倍時該怎么辦？ -- I2C kernel會把最后小于TXBS/RXBS按照Single Data Size來處理（1 byte），這樣就會產生后面介紹的SREQ的硬件事件。

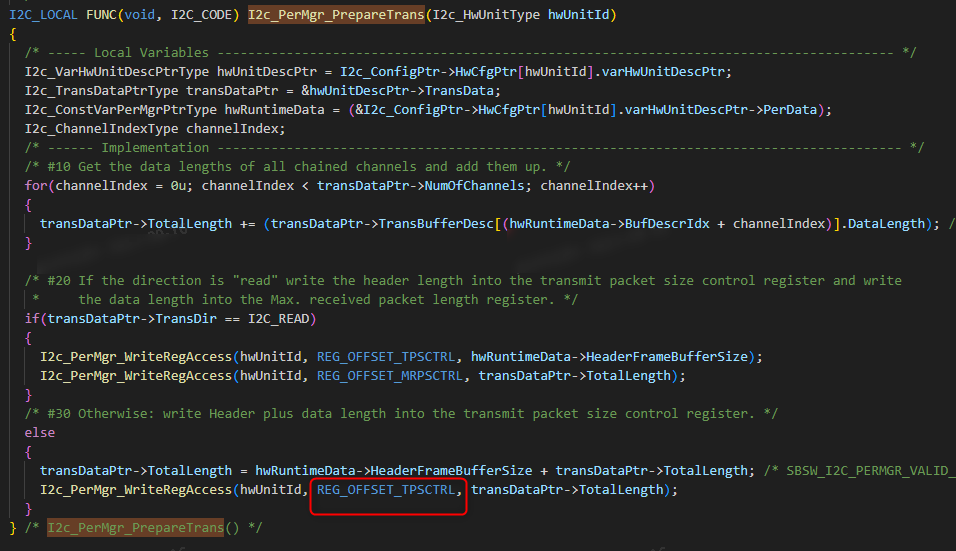

BREQ_srq: 我們要發送的總的數據會先寫到TPSCTRL.TPS寄存器位域中，寫TPSCTRL.TPS寄存器位域后就會立刻產生一個BREQ硬件事件。假設我們總的發送數據比FIFOCFG. TXBS要大（比如總的發送數據TPS為19 bytes，TXBS為2 words也就是8bytes）則：
第1步：I2C Kernel首先從FIFO中取TXBS數據（2 words, 8 bytes）發送到I2C bus, 產生一個BREQ硬件事件。還剩19 – 8 = 11 bytes數數據。
第2步：I2C Kernel從FIFO中取TXBS數據（2 words, 8 bytes）發送到I2C bus, 產生一個BREQ硬件事件。還剩11 – 8 = 3 bytes數數據。
第3步：還剩3 bytes數據，不夠一次TXBS數據發送，I2C kernel就會按Single Data發送數據，每次發送一個byte數據產生一個SREQ硬件事件，最后還剩一個byte數據時會產生LSREQ硬件事件。
所以當TPSCTRL.TPS=19，TPSCTRL.TXBS = 2 words,產生的硬件事件如下：
BREQ -> BREQ -> BREQ -> SREQ -> SREQ ->LSREQ.
如果TPSCTRL.TPS=16，TPSCTRL.TXBS = 2 words,產生的硬件事件如下：
BREQ -> BREQ -> LBREQ.

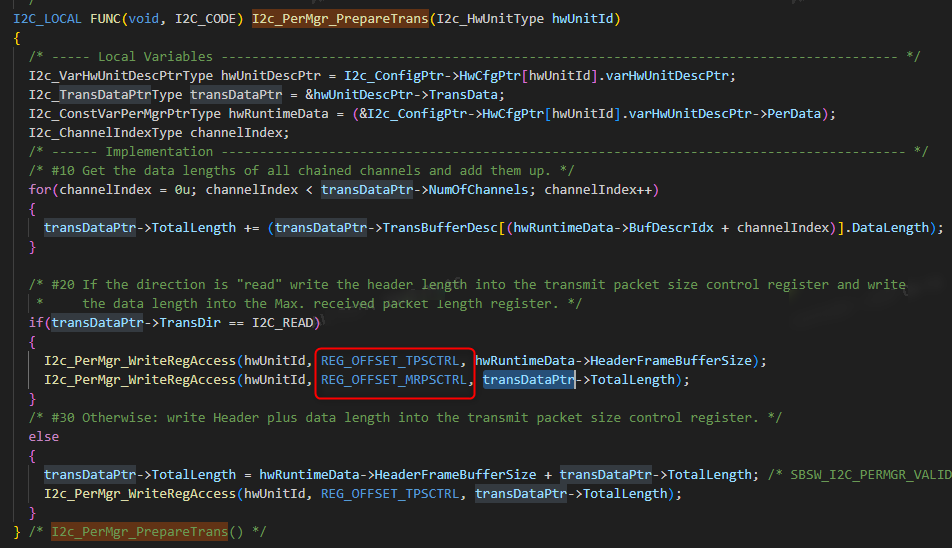

Master節點通過I2C總線接收數據的時候，首先還是要先發送Slave節點的Address出去，所以也一定有一個寫TPSCTRL.TPS寄存器的操作，所以一定也會先產生一個BREQ的硬件事件。需要從I2C Bus上讀的總的數據通過MRPSCTRL寄存器配置。
所以當TPSCTRL.TPS=1，TPSCTRL.TXBS = 2 words, MRPSCTRL = 19產生的硬件事件如下：
BREQ -> BREQ -> BREQ -> SREQ -> SREQ ->LSREQ.

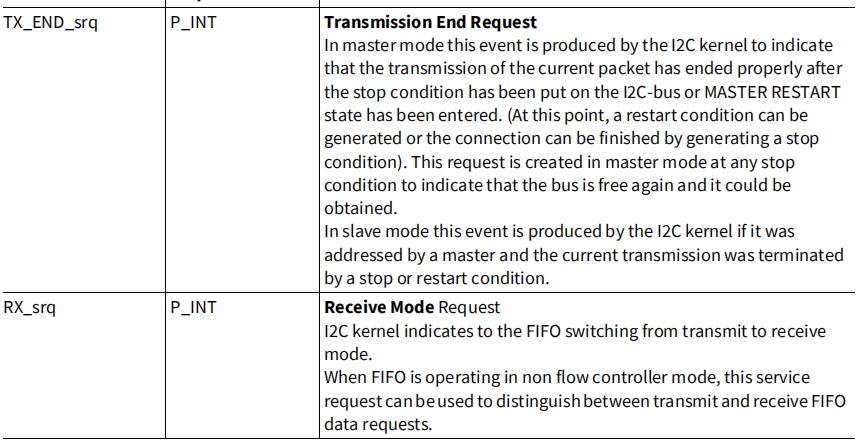

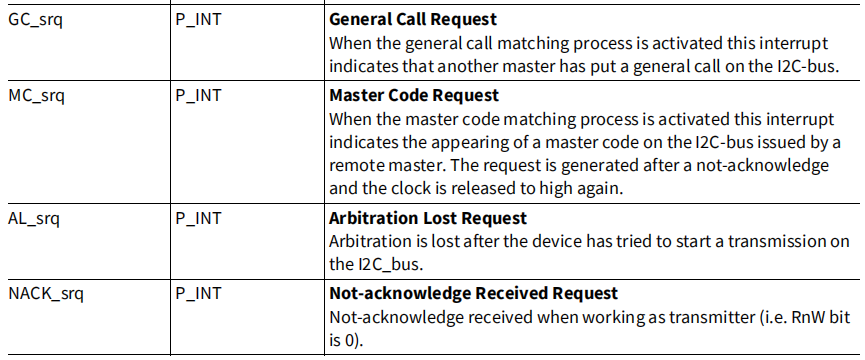

ERR_INT和P_INT對應的硬件事件在下圖中介紹的比較清楚，比較好理解，這里不再贅述。
I2C的數據收發是一個軟硬件配合的過程，在I2C數據收發前首先需要完成模塊的初始化（時鐘，波特率等）。其他的前置條件為：

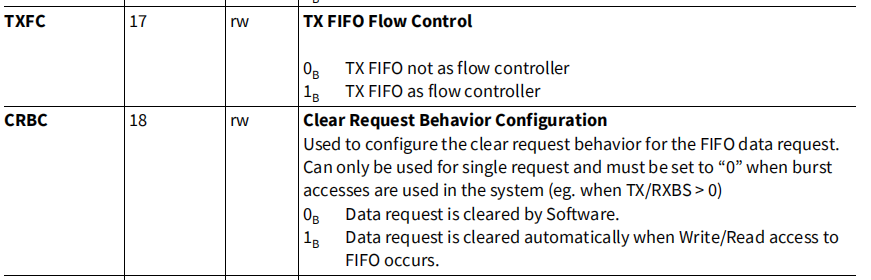

FIFOCFG.TXFIC配置為1b, TX FIFO as flow controller.
FIFOCFG.CRBC配置為0b, Data request is cleared by software.

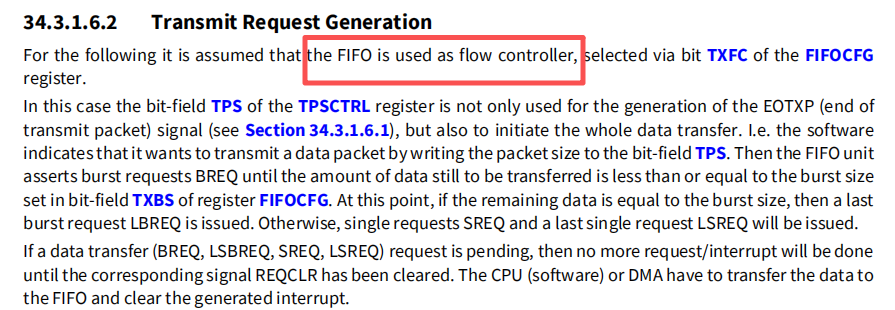

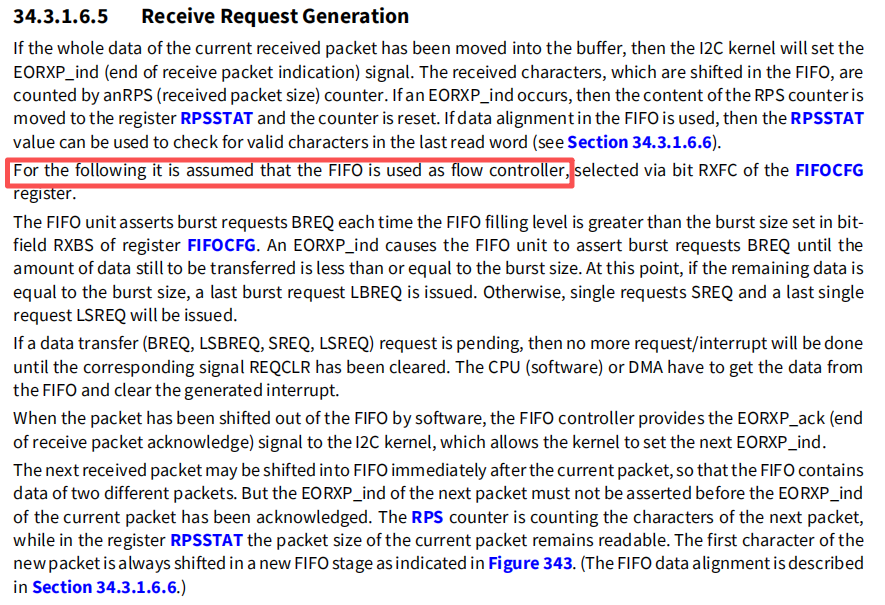

至于什么是flow controller, 我也不理解，只是手冊中推薦配置成flow controller進行I2C數據的收發：
在以上前置條件下我們來詳細介紹I2C數據發送的軟硬件配合過程:

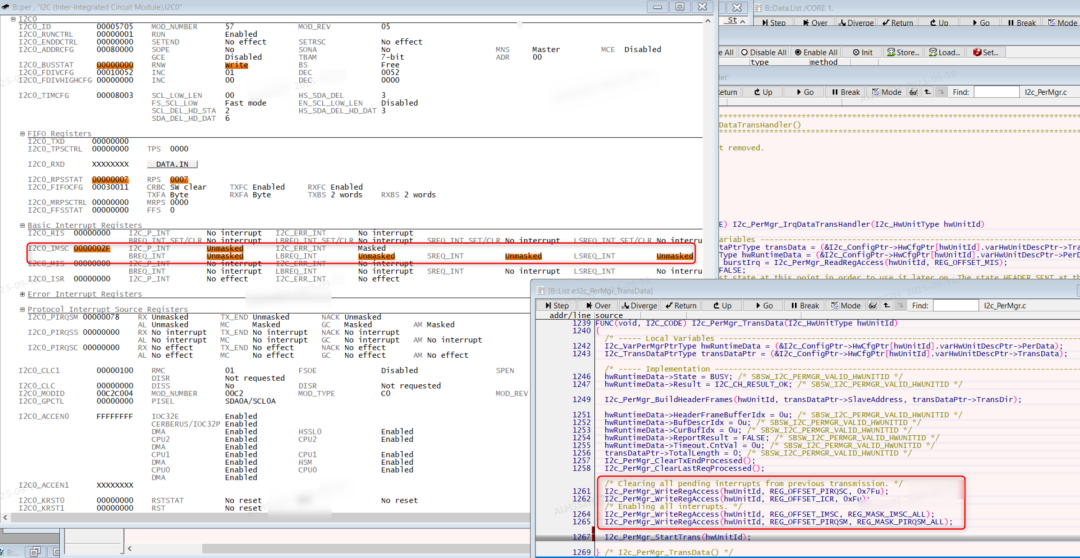

1）軟件清除所有pengding的中斷且Enable需要使用的中斷事件。
2）軟件往TPSCTRL.TPS寄存器中寫入要發送的數據大小，產生BREQ硬件事件。

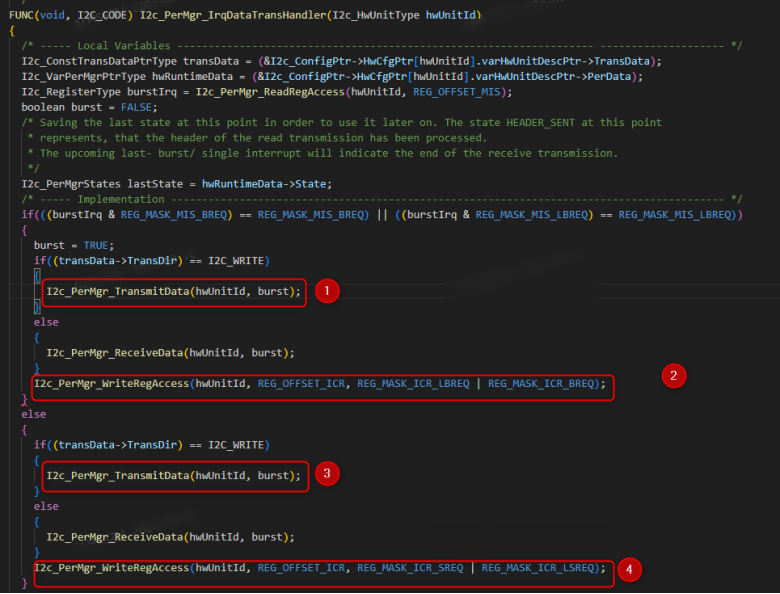

3）硬件產生DTR_INT中斷請求，CPU調用DTR_INT中斷處理程序I2c_PerMgr_IrqDataTransHandler.
1.如果是BREQ或者LBREQ硬件事件觸發的中斷則調用I2c_PerMgr_TransmitData傳入的burst參數為TRUE.
2. 如果是BREQ或者LBREQ硬件事件觸發的中斷則清除調用BREQ和LBREQ硬件事件。
3.如果是SREQ或者LSREQ硬件事件觸發的中斷則調用I2c_PerMgr_TransmitData傳入的burst參數為FALSE.
4. 如果是SREQ或者LSREQ硬件事件觸發的中斷則清除調用SREQ和LSREQ硬件事件。

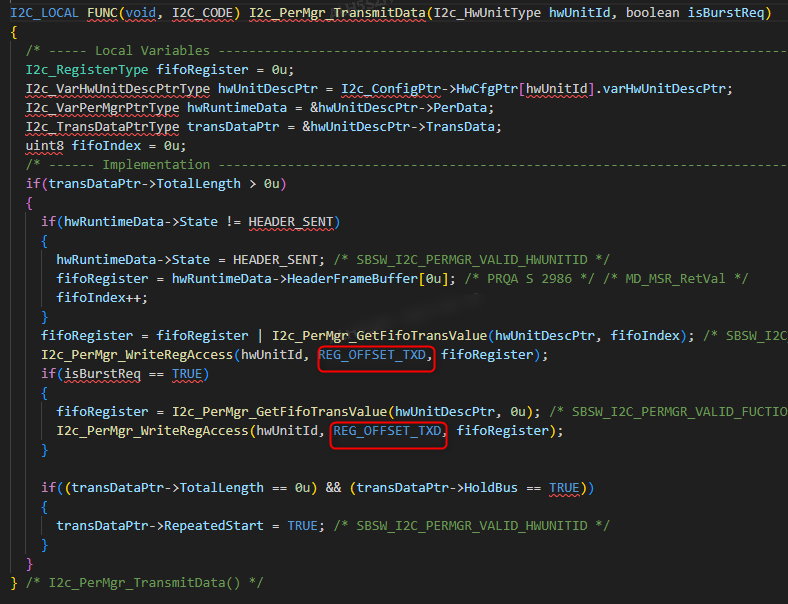

I2c_PerMgr_TransmitData根據burst的值是寫一次TXD寄存器還是兩次TXD寄存器（Vector的代碼配置TXBS為2 words）。
這樣就完成了一次中斷數據的發送，之后中斷周而復始產生，I2C數據也周而復始的通過TXD寄存器發發送出去，直到產生TX_END硬件事件。

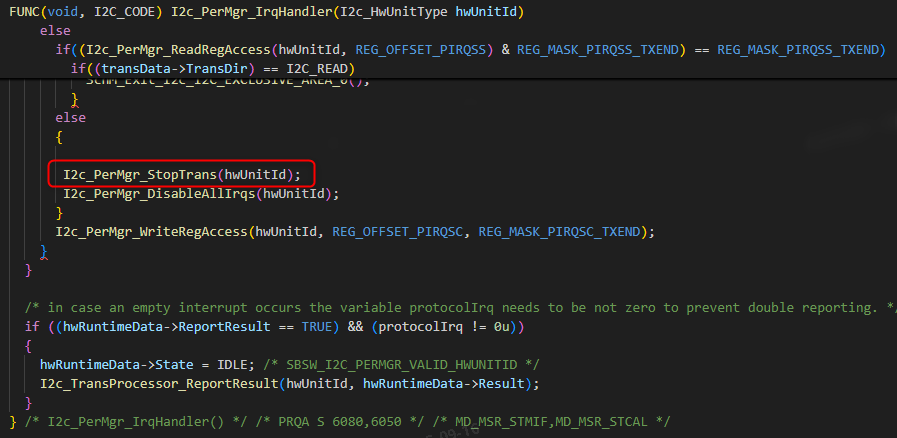

4）硬件產生P_INT中斷請求，CPU調用P_INT中斷處理程序I2c_PerMgr_IrqHandler.
I2c_PerMgr_IrqHandler-> I2c_PerMgr_StopTrans沒有特殊的操作，僅將一個軟件邏輯狀態置為TRUE.
以上就完成了一次I2C數據的完整發送。

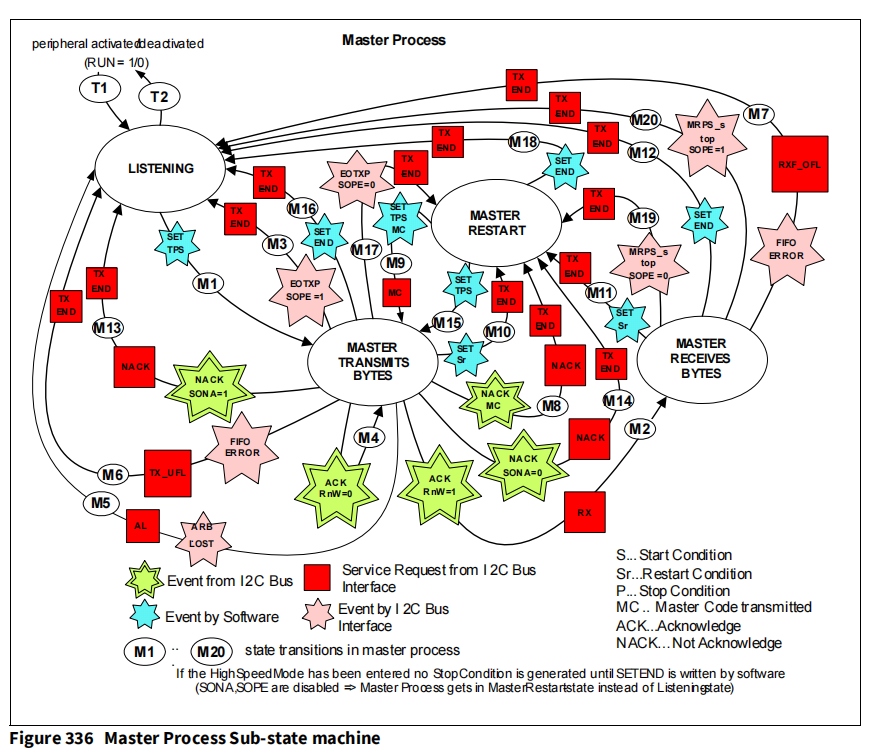

對應I2C狀態機中的M1 -> M4(可能多次M4) -> M16狀態遷移。
I2C的數據接收過程和數據發送過程的軟硬件配合差不多，需要注意的有以下兩點：
1.數據的接收首先要發Slave設備的地址，所以接收過程首先是一個發送從設備地址的發送過程，也就是說需要配置TPSCRTL.TPS寄存器。所以，同樣也是這個操作觸發接收過程的第一個BREQ硬件事件，才有后面一系列的過程。
2.數據發送需要通過MRPSCTRL寄存器配置數據接收大小。
對應I2C狀態機中的M1 -> M4(可能多次M4) -> M2 -> M12狀態遷移。
我們已經介紹了很多芯片的硬件模塊，雖然每個硬件模塊的具體實現機制不一樣，但是宏觀上的學習方法都類似的，一般搞清楚以下幾個內容基本就能初步理解這個硬件模塊的基本工作原理：
1.該硬件模塊的時鐘由哪個基本時鐘分頻（倍頻）出來，時鐘范圍大概多少？
2.該硬件模塊能產生哪些硬件中斷，觸發中斷的硬件事件有哪些，實際項目中一般配置哪些硬件事件觸發中斷？
3.該模塊如何進行數據的發送？
4.該模塊如何進行數據的接收？
