按照我個人經驗，學習AUTOSAR架構下的一個功能模塊一般會經過以下幾個通用的步驟：
1）如果這個模塊是硬件驅動模塊，首先深入學習硬件原理 -- 學習硬件原理。
2）然后理解AUTOSAR架構下模塊的抽象概念以及配置參數與硬件原理的對應關系 -- 理解抽象概念和配置參數。
3）上板測試模塊的核心功能，比如模塊的狀態切換，數據的收發鏈路 -- 上板實踐。
4）根據實際工程問題理解模塊的異常處理機制，積累問題分析經驗 -- 問題處理經驗積累。
如果模塊是一個純軟件模塊，一般只需上面2-4步的學習。對于EthIf模塊我們在《》一文中詳細介紹過了其詳細設計，在本文將繼續介紹EthIf模塊的關鍵配置然后上板調試實踐。
Eth系列文章：
【車載以太網】Eth Stack Bringup
【車載以太網】AUTOSAR架構下EthTrcv實戰詳解
【車載以太網】AUTOSAR架構下TC3xx芯片是如何將一幀ETH報文發送出去的
【車載以太網】AUTOSAR架構下TC3xx芯片是如何將一幀ETH報文接收上來的
英飛凌Aurix2G TC3XX GETH模塊詳解
以太網PHY自學筆記
轉載|車載以太網自學筆記
車載以太網PHY，MAC，MII，switch簡介
一文入門車載以太網，吐血整理! 不看可惜！
車載以太網網絡管理之UdpNm
雪嶺 · 車載以太網硬件方案（萬字概覽）
Classic Autosar下的以太網通訊架構概覽
英飛凌Aurix? TC4x 以太網GETH模塊詳解
AUTOSAR BSW: Vector Davinci
MCAL: EB Infineon
HW Platform: TC3xx
Debug Tool: UDE

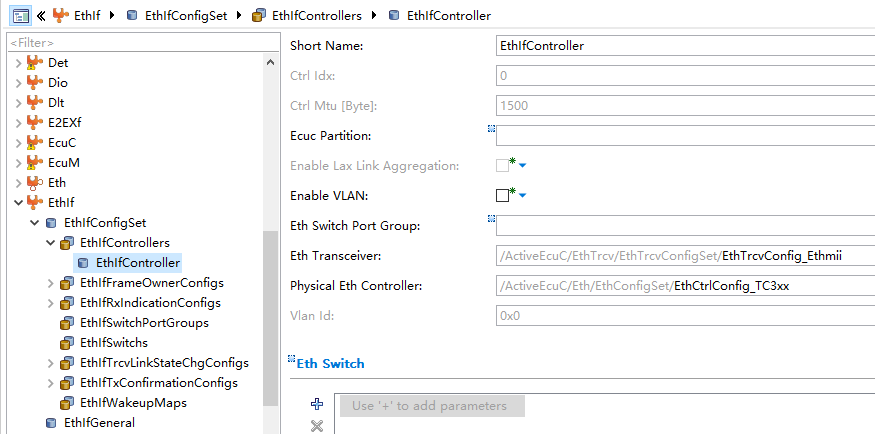

1）Physical Eth Controller和Eth TransceiverEthIfControlle綁定底層Eth模塊和EthTrcv模塊，這是最關鍵且必須的配置。
2）Enable VLAN和Eth Switch Port Group以及VLAN Id配置EthIf VLAN功能，只有充當交換機（Switch，有access和trunk）的ECU節點才需要配置VLAN，對于終端節點一般不需要配置VLAN.
3）Ctrl Mtu配置最大發送數據字節數，如果是帶VLAN Tag的數據包，最大發送1500 - 4 = 1496字節數據，因為VLAN Tag占用4字節數據。
注意：關于VLAN的詳細介紹這里不再展開，我在DeepSeek問了以下幾個問題就能得到滿意的答案。
問題1：詳細介紹以太網幀頭格式（有圖），特別是VLAN字段？
問題2：VLAN用來干嘛，或者說為什么要設計VLAN？
問題3：你說到的VALN 10和VLAN 20是怎么區分的，協議字段上怎么區分VLAN 10和VLAN 20？
問題4：Access端口 vs Trunk端口什么意思？
問題5：終端設備的access端口收到不帶標簽的報文，終端設備怎么知道這是VLAN報文？
問題6：也就是說，常規情況下只有交換機里面的程序或者網卡驅動才支持VLAN驅動以及VLAN協議？

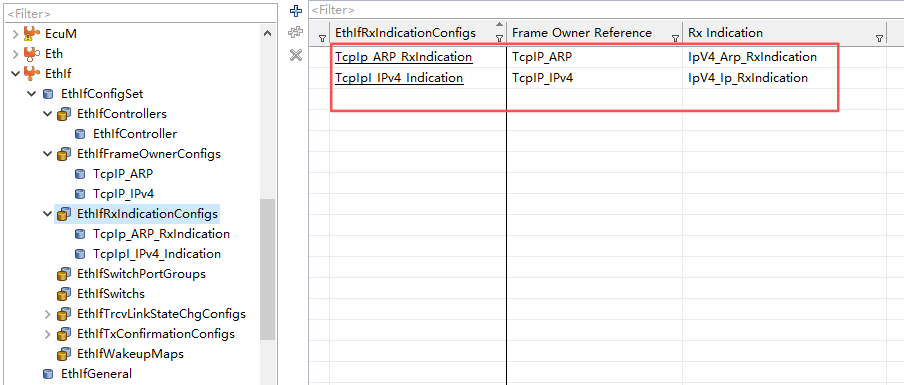

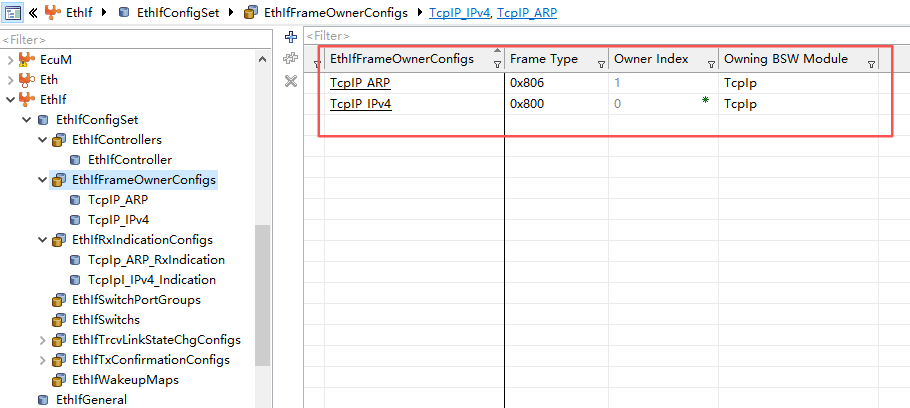

在《【車載以太網】AUTOSAR架構下TC3xx芯片是如何將一幀ETH報文接收上來的》一文我們知道Eth Controller模塊收到一幀以太網報文后最終會調用EthIf_RxIndication上傳給EthIf模塊，EthIf_RxIndication就會根據FrameType參數查找EthIfFrameOwnerConfig中的配置表，如果是0x0806 ARP包就調用EthIfIndicationConfig配置中的IpV4_Arp_RxIndication傳遞給TcpIP模塊的ARP相關函數處理，如果是0x0800 IpV4包就調用EthIfIndicationConfig配置中的IpV4_Ip_RxIndication傳遞給TcpIP模塊的IpV4相關函數處理。

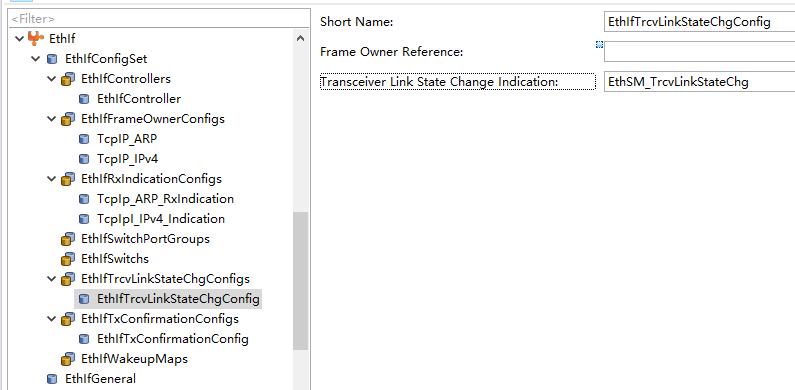

EthIf模塊會周期性的輪詢EthTrcv的LinkState（這是一個硬件狀態，參考《【車載以太網】AUTOSAR架構下EthTrcv實戰詳解》一文），并將LinkState通過EthSM_TrcvLinkStateChg傳遞給EthSM模塊。

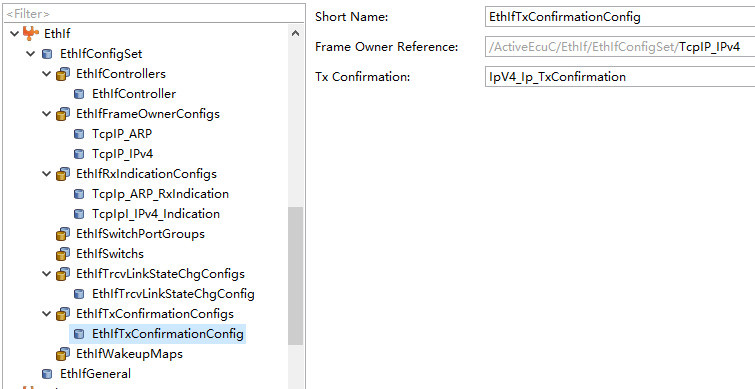

如果EthIf采用輪詢方式發送報文，那么EthIf發送報文后會周期調用EthIf_TxConfirmation查詢ETH報文是否發送成功，如果發送成功后會調用IpV4_Ip_TxConfirmation通知給TcpIp模塊。

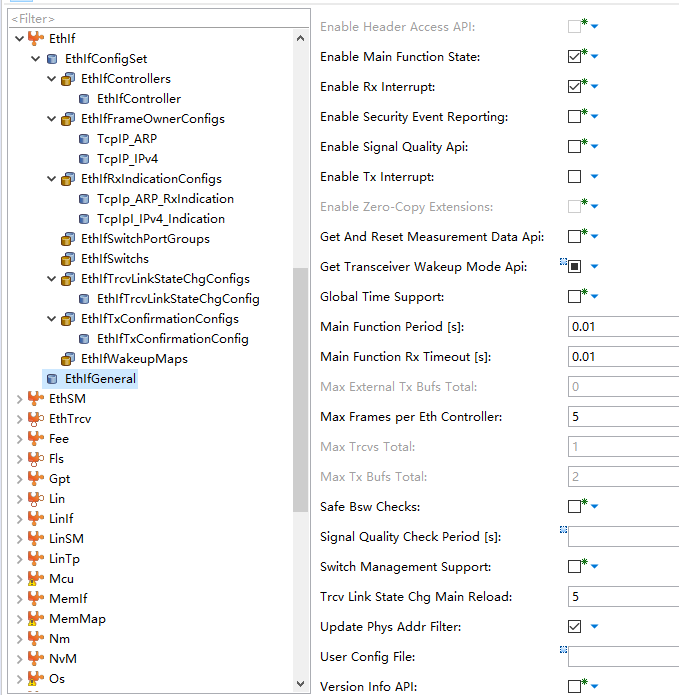

EthIfGeneral重要的配置參數就是Eth相關MainFunction的調度周期以及是否使用中斷方式收發報文，其他根據需要勾選即可。
調試一個模塊總結起來就看幾個點：
按照Vector的代碼風格，配置參數和狀態變量都定義在xxx_Lcfg.c文件中，比如EthIf_Lcfg.c.
配置參數 | 描述 |
EthIf_EthDrvApi | 配置EthIf需要使用的Eth Driver接口，比如： Eth_30_Tc3xx_GetControllerMode Eth_30_Tc3xx_GetPhysAddr Eth_30_Tc3xx_SetControllerMode Eth_30_Tc3xx_SetPhysAddr Eth_30_Tc3xx_Transmit Eth_30_Tc3xx_TxConfirmation Eth_30_Tc3xx_UpdatePhysAddrFilter Eth_30_Tc3xx_VTransmit |
EthIf_EthIfCtrl | 對應EthIfController配置容器中的MTU配置值以及VlanID配置。 |
EthIf_EthTrcvDrvApi | 配置EthIf需要使用的Eth Trcv接口，比如： EthTrcv_30_Ethmii_GetDuplexMode EthTrcv_30_Ethmii_GetLinkState EthTrcv_30_Ethmii_GetPhySignalQuality EthTrcv_30_Ethmii_GetTransceiverMode EthTrcv_30_Ethmii_SetPhyTxMode EthTrcv_30_Ethmii_SetTransceiverMode EthTrcv_30_Ethmii_StartAutoNegotiation EthTrcv_30_Ethmii_TransceiverInit |
EthIf_RxIndications | 對應EthIfRxIndicationConfg配置內容： IpV4_Arp_RxIndication IpV4_Ip_RxIndication |
EthIf_TxConfirmations | 對應EthIfTxConfirmationConfig配置內容： IpV4_Ip_TxConfirmation |
EthIf_User | 對應EthIfFrameOwnerConfig配置內容： 0x0800u 0x0806u |
狀態變量 | 描述 |
EthIf_EthIfCtrlInitState | EthIf是否初始化 |
EthIf_EthIfCtrlLinkState | 對應EthTrcv的link狀態： typedef enum EthIf_EthIfCtrlLinkStateEnum { ETHIF_ETHIFCTRL_LINK_STATE_NO_LINK = 0, /**< EthIf controller has no link */ ETHIF_ETHIFCTRL_LINK_STATE_LINK_CHANGE_DOWN = 1, /**< EthIf controller has a link change from up to down */ ETHIF_ETHIFCTRL_LINK_STATE_LINK_CHANGE_UP = 2, /**< EthIf controller has a link change from down to up */ ETHIF_ETHIFCTRL_LINK_STATE_LINK = 3 /**< EthIf controller has link */ } EthIf_EthIfCtrlLinkStateType; |
EthIf_EthIfCtrlLinkCount | EthTrcv的Link次數 |
EthIf_EthIfCtrlMode | Down或者Active模式： # define ETH_MODE_DOWN (0x00u) # define ETH_MODE_ACTIVE (0x01u) |
EthIf_EthIfCtrlRxStats | 存放EthIf Controller接收的packets數和bytes數。 |
EthIf_EthIfCtrlTxStats | 存放EthIf Controller發送的packets數和bytes數。 |
EthIf_SrcMacAddrBuffer | 存放最近發送的以太網包中的Source MAC地址。 |
EthIf_TxContext | 存放以太網驅動程序可以提供的每個傳輸緩沖區的上下文信息。 |
EthIf正常工作下的狀態信息如下所示：
函數 | 描述 |
EthIf_MainFunctionTx EthIf_MainFunctionRx EthIf_MainFunctionState | 周期調度的MainFunction是否被周期調用 |
EthIf_ProvideTxBuffer EthIf_VTransmit EthIf_Transmit EthIf_TxConfirmation | EthIf調用EthIf_Transmit或者EthIf_VTransmit發送報文，在發送報文前先調用EthIf_ProvideTxBuffer讓Eth Controller準備好buffer. 發送報文后中斷函數或者EthIf_MainFunctionTx調用EthIf_TxConfirmation通知上傳完成報文發送。 |
EthIf_RxIndication | 接收報文中斷中Eth Driver調用EthIf_RxIndication傳遞數據包給EthIf模塊，然后EthIf模塊根據FrameType分發報文。 |

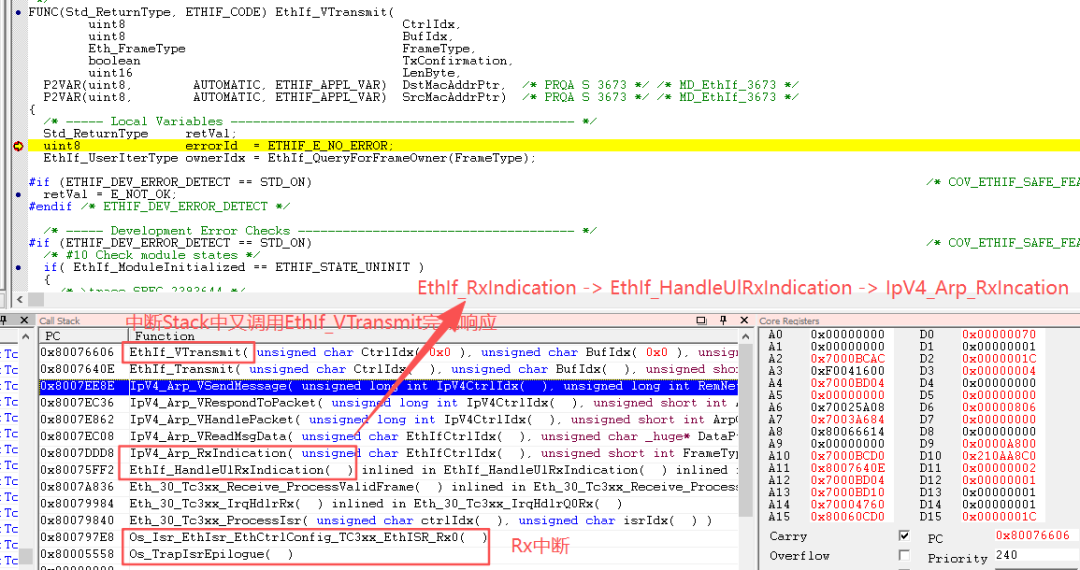

EthIf接收到ARP報文后的響應過程：

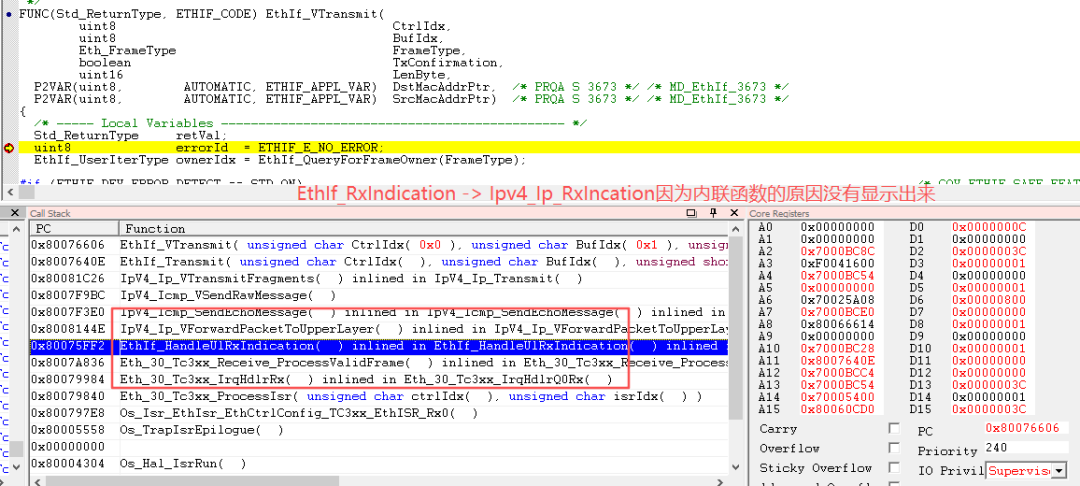

EthIf接收到ICMP報文后的響應過程：
本文較為詳細的介紹了EthIf模塊的關鍵配置、調試變量、關鍵函數，也就是理論聯系實際完成了前言學習經驗中的第2，3步。學習EthIf模塊只是本文的基本目的，更希望本文能起到一個拋磚引玉的作用幫助大家更好的學習AUTOSAR架構下的各個模塊。
