哈嘍，我是老吳。
今天分享一個比較復雜的開源項目：
http://www.live555.com
live555 是一個開源的流媒體庫，用于實現實時流媒體的傳輸和處理。
它提供了一套跨平臺的 C++ 類庫，以便使用者快速地構建出高效、可靠的流媒體服務器和客戶端應用程序。
代碼量比較龐大，目前約 9w 行代碼。如果只專注核心邏輯，代碼量縮減到約 8K 行。
能收獲什么？
1、獲得一個高效可靠的流媒體庫;
2、了解一個產品級的 c++ 項目是如何設計的;
3、了解音視頻相關基礎知識;
4、獲得一個基于 select() 的 c++ 事件循環庫;
live555 的使用者涵蓋了各個領域的流媒體應用，包括媒體播放器、流媒體服務器、視頻監控系統等，VLC、FFmpeg、GStreamer 均使用 live555 來實現對流媒體的接收和播放功能，開源界對 live555 的認可度是非常高的。
live555 基于 C++ 03，語法相對簡單，因此很適合我們專注于學習 C++ 類的設計，和模仿編寫專業的 C++ 軟件。
最后，為了理解 live555 的源碼，我們需要補充一些多媒體、流媒體的相關理論知識，而通過閱讀和運行 live555 相關的應用，又可以加深我們對理論知識的理解。
編譯 live555 庫
$ ./genMakefiles linux
$ make -j16
編譯完成后，會生成下面 4 個靜態庫：
$ find . -name *.a
./BasicUsageEnvironment/libBasicUsageEnvironment.a
./liveMedia/libliveMedia.a
./groupsock/libgroupsock.a
./UsageEnvironment/libUsageEnvironment.a
libBasicUsageEnvironment.a 和 libUsageEnvironment.a 是基礎設施庫，它們負責實現事件循環、上下文管理、任務管理等;
libliveMedia.a 負責實現各種多媒體的流化，包括音視頻的編解碼、流媒體協議的實現;
libgroupsock.a 負責網絡 IO 功能，核心就是 TCP、UDP 的讀寫;
最簡單的示例：RTP 傳輸 MP3 音頻
這里涉及 server 和 client 兩個程序，下面的 server 端的代碼。
UsageEnvironment* env;
struct sessionState_t {
FramedSource* source;
RTPSink* sink;
Groupsock* rtpGroupsock;
} sessionState;
charconst* inputFileName = "test.mp3";
int main()
{
TaskScheduler* scheduler = BasicTaskScheduler::createNew();
env = BasicUsageEnvironment::createNew(*scheduler);
charconst* destinationAddressStr = "239.255.42.42";
constunsigned short rtpPortNum = 6666;
NetAddressList destinationAddresses(destinationAddressStr);
struct sockaddr_storage destinationAddress;
copyAddress(destinationAddress, destinationAddresses.firstAddress());
const Port rtpPort(rtpPortNum);
sessionState.rtpGroupsock
= new Groupsock(*env, destinationAddress, rtpPort, 1);
// Create a 'MP3 RTP' sink from the RTP 'groupsock':
sessionState.sink = MPEG1or2AudioRTPSink::createNew(*env, sessionState.rtpGroupsock);
play();
env->taskScheduler().doEventLoop();
return0;
}
void play()
{
sessionState.source = MP3FileSource::createNew(*env, inputFileName);
if (sessionState.source == NULL) {
*env << "Unable to open file \"" << inputFileName << "\" as a MP3 file source\n";
exit(1);
}
*env << "Beginning streaming...\n";
sessionState.sink->startPlaying(*sessionState.source, afterPlaying, NULL);
}
在 live555 的 testProgs 目錄下，有 30 多個官方提供的示例程序，我們挑這個最簡單的來分析。
server 程序的核心邏輯：
1、準備運行環境;
2、設置數據來源;
3、設置數據目的地;
TaskScheduler 用于任務管理，它基于 select() 實現了事件循環，關于事件循環可以看看我前面寫的文章，這里就不展開分析了：
不懂就問：什么是 Eventloop?
每日開源之 libuev
BasicUsageEnvironment 則用于上下文管理，live555 和核心 API 基本上都有有這個參數。
設置好上下文后，接下來就是數據的流化。流媒體的本質就是數據的網絡傳輸。一般用 Source 來稱呼數據源，用 Sink 來稱呼數據的目的地。在我們這個例子中，Source 是 MP3FileSource，Sink 是 MPEG1or2AudioRTPSink。
顧名思義，MP3FileSource 負責封裝 MP3 文件的解析和數據的提取，MPEG1or2AudioRTPSink 則負責將每一幀 MP3 數據通過 RTP 協議發送出去。
相應的， client 端程序同樣也是初始化 Source 和 Sink：
struct sessionState_t {
FramedSource* source;
FileSink* sink;
} sessionState;
UsageEnvironment* env;
int main()
{
TaskScheduler* scheduler = BasicTaskScheduler::createNew();
env = BasicUsageEnvironment::createNew(*scheduler);
sessionState.sink = FileSink::createNew(*env, "stdout");
charconst* sessionAddressStr = "239.255.42.42";
constunsigned short rtpPortNum = 6666;
NetAddressList sessionAddresses(sessionAddressStr);
struct sockaddr_storage sessionAddress;
copyAddress(sessionAddress, sessionAddresses.firstAddress());
const Port rtpPort(rtpPortNum);
Groupsock rtpGroupsock(*env, sessionAddress, rtpPort, 1);
// Create the data source: a "MP3 *ADU* RTP source"
sessionState.source = MPEG1or2AudioRTPSource::createNew(*env, &rtpGroupsock);
sessionState.sink->startPlaying(*sessionState.source, afterPlaying, NULL);
env->taskScheduler().doEventLoop();
return0;
}
client 端的數據 Source 來源于 RTP 傳輸，用 MPEG1or2AudioRTPSource 來實現，數據的目的地則是標準輸出，用 FileSink("stdout") 來實現。
運行效果如下：
$ ./testMP3Streamer # server
Beginning streaming...
$ ./testMP3Receiver | ffplay - # client
Beginning receiving multicast stream...
testMP3Streamer 會將當前目錄下的 test.mp3 通過 RTP 協議廣播出來，testMP3Receiver 則會將收到的 mp3 數據寫到標準輸出，我們使用 ffplay 將音頻數據播放出來。
RTP 協議簡介
這里補充一些 RTP 協議的基礎知識。
RTP（Real-time Transport Protocol）是一種用于實時傳輸音頻和視頻數據的網絡傳輸協議。它是基于 UDP，用于在 IP 網絡上傳輸實時媒體數據。
RTP協議的設計目標是提供低延遲、高效率的傳輸，以滿足實時應用的需求，如音視頻會議、流媒體傳輸?shù)取Ｋ捎昧艘恍┨囟ǖ臋C制來保證實時數據的傳輸質量，包括時間戳、序列號、負載類型等。
RTP協議的主要特點包括：
時間戳：每個 RTP 數據包都包含一個時間戳，用于指示數據的播放時間。接收方可以根據時間戳來同步和播放媒體數據。
序列號：每個RTP數據包都有一個唯一的序列號，用于檢測和糾正數據包的丟失、重復和亂序。
負載類型：RTP 協議支持各種不同的媒體類型，如音頻、視頻、文本等。每個RTP數據包都包含一個負載類型字段，用于指示數據的類型和編碼方式。
NACK 反饋：RTP協議支持NACK（Negative Acknowledgement）機制，接收方可以通過發送NACK報文來請求丟失的數據包重新發送。
RTCP：RTP協議還定義了RTCP（Real-time Transport Control Protocol），用于傳輸控制信息，如網絡延遲、丟包率、接收方的緩沖狀態等。
RTP 協議通常與其他協議結合使用，如 RTSP（Real-Time Streaming Protocol）用于媒體會話的控制，以及SDP（Session Description Protocol）用于描述媒體會話的參數。
總的來說，RTP 協議是一種專門用于實時媒體傳輸?shù)膮f(xié)議，提供了一系列特性和機制，以保證音視頻數據的實時性和可靠性。它在實時應用領域廣泛應用，如音視頻會議、流媒體傳輸、IP電話等。
最關鍵的問題：數據是如何一幀幀流化的？
我們關注的重點即不是某個具體音視頻格式的解析，也不是具體某個協議的實現，而是 live555 對音視頻流化的整體框架。
從前面的示例，我們已經得知，live555 本質上就是在做一件事：將音視頻數據逐幀解碼出來，然后通過 RTP 協議經網絡發送出去。
live555 雖然封裝了許多數據 Source 和 Sink，但是我們沒必要一一詳細了解。
為了避免迷失在過多的陌生概念之中，下面仍從 RTP 傳輸 MP3 數據這個最簡單的示例入手，去分析 live555 的工作流程。

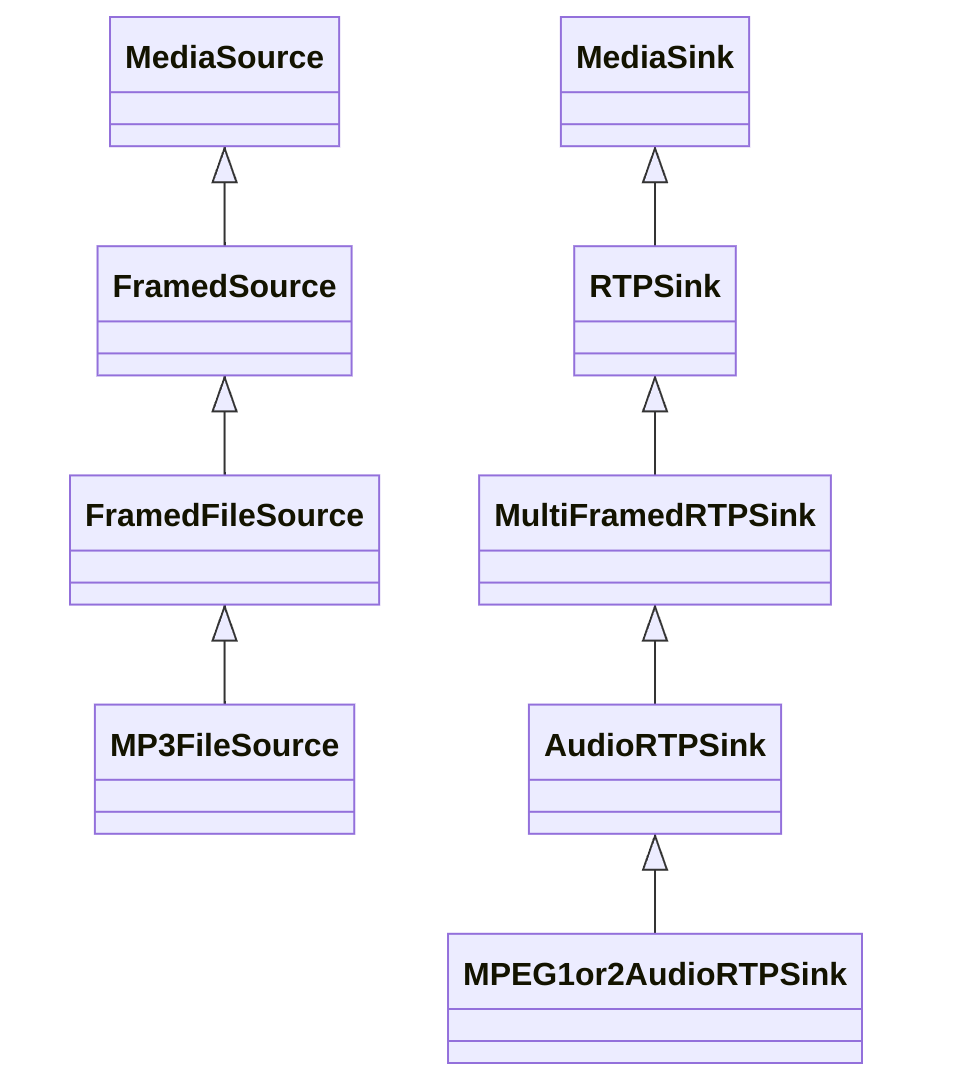

首先，我們需要對相關類的關系有個大概的概念：
MediaSource 是所有 Source 的父類; 各種具體的音視頻 Source 都是基于其派生出來的，Source 類最關鍵的成員函數是 getNextFrame()，該 API 負責提供一幀數據。
MediaSink 是所有 Sink 的父類; 它派生出了 FileSink、RTPSink 等眾多 Sink 類。Sink 類最關鍵的成員函數是 startPlaying()，該 API 會使用 Source 對象獲取幀數據，然后發送到網絡上。
RTP 傳輸 MP3 的主要邏輯：
MediaSink::startPlaying()
--->MultiFramedRTPSink::continuePlaying()
--->MultiFramedRTPSink::buildAndSendPacket()

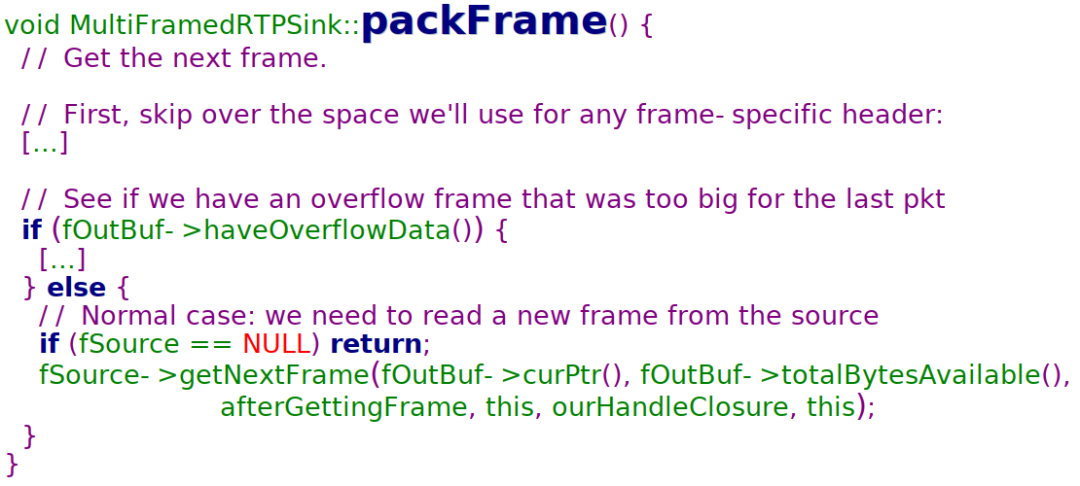

--->MultiFramedRTPSink::packFrame()
--->FramedSource::getNextFrame(afterGettingFrame)
--->MP3FileSource::doGetNextFrame()
MultiFramedRTPSink::afterGettingFrame()
--->MultiFramedRTPSink::sendPacketIfNecessary()
--->RTPInterface::sendPacket()
--->envir().taskScheduler().scheduleDelayedTask(sendNext)
MultiFramedRTPSink::sendNext()
--->MultiFramedRTPSink::buildAndSendPacket();
當一切準備就緒后，程序會調用 MediaSink::startPlaying() 來啟動數據的流化。最后在 packFrame() 里會調用到 Source 對象的 getNextFrame()。
getNextFrame() 最終會調用到 MP3FileSource::doGetNextFrame()，由 MP3FileSource 這個最底層的 Source 類來負責 MP3 音頻的解碼。解碼完成后，afterGettingFrame() 會被回調，當數據正常時，會調用 sendPacketIfNecessary() 將數據發送出去，并且往事件循環的調度器中添加下一個發送任務。
一段時間的延遲后，MultiFramedRTPSink::sendNext() 會被調用，它又會開始推動新一幀數據的傳輸，如此循環反復，直到 Source 里的所有幀數據都被消費完。
live555 如何創建 RTSP server？
一般情況下，RTP 協議通常會與 RTSP 協議結合使用，對外提供 RTSP Server 服務。

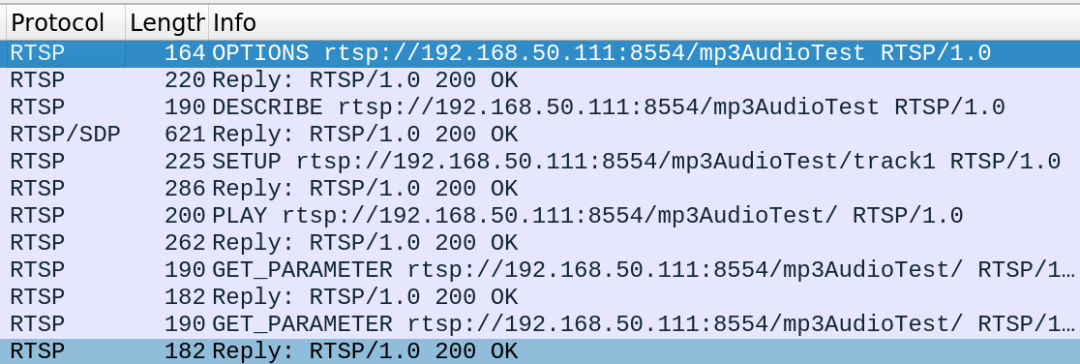

RTSP 提供了標準化的方式來控制實時流媒體的傳輸和播放。有了它，就可以控制音視頻的播放、暫停、停止、快進、后退了。
添加下面這些代碼，就能創建 RTSP Server 了：
RTSPServer* rtspServer = RTSPServer::createNew(*env, 8554, authDB);
ServerMediaSession* sms = ServerMediaSession::createNew(*env, streamName, streamName, descriptionString);
sms->addSubsession(MP3AudioFileServerMediaSubsession
::createNew(*env, inputFileName, reuseFirstSource, useADUs, interleaving));
rtspServer->addServerMediaSession(sms);
3 個步驟：
1、創建 ServerMediaSubsession 對象;
2、創建 ServerMediaSession 對象，調用 addSubsession() 添加 ServerMediaSubsession;
3、創建 RTSPServer 對象，調用 addServerMediaSession() 添加 ServerMediaSession;
最容易理解的是類 RTSPServer，它負責封裝實現 RTSP Server。RTSP 類似 HTTP 協議，都是文本協議。
既然是一個 Server，那就肯定有 accept client 、read client、解析和處理數據的操作：
RTSPServer::createNew() 會先初始化 socket，然后往任務調度器里添加一個新任務 incomingConnectionHandlerIPv4(),它的內容就是等著 accept() client 的連接。
當有 client 連接上來時，就會創建一個 RTSPClientConnection 對象，并添加到 RTSPServer::fClientConnections 中。在創建 RTSPClientConnection 對象時，會往任務調度器里添加一個新任務 incomingRequestHandler()，當 client 發數據過來時，incomingRequestHandler() 會將數據 read() 出來，然后交由 RTSPClientConnection::handleRequestBytes() 進行解析。

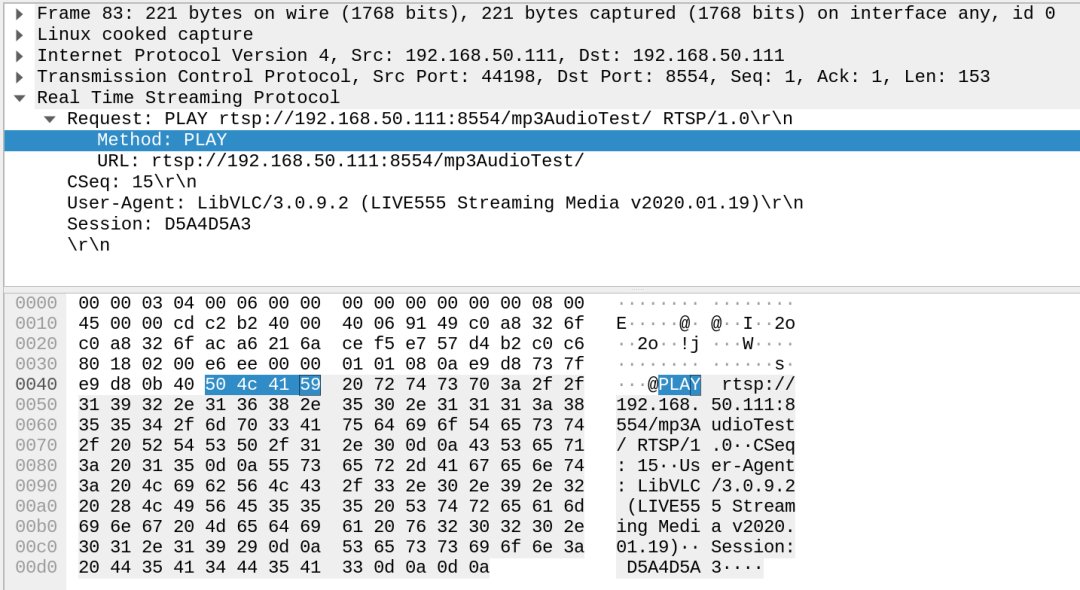

假設 client 發來了一個 PLAY 的請求：
handleRequestBytes() 會調用 handleCmd_withinSession(), 該函數會根據 streamName， 從 ServerMediaSession 對象里找到我們最初注冊的 ServerMediaSubsession，然后將 subsession 作為參數傳遞給 handleCmd_PLAY()，最后調用到 subsession->startStream()，進而調用到 MediaSink::startPlaying()，回到我們前面 RTP 傳輸 MP3 核心邏輯。
實踐應用：給 MJPG-Streamer 添加一個 RTSP 輸出插件
為了說明一下 live555 的靈活用法，下面我們給 MJPG-Streamer 添加一個使用 live555 輸出 RTSP JPEG 流的功能。
關于 MJPG-Streamer，可以先看看我這篇文章：
五分鐘拆解流媒體入門項目 MJPG-Streamer
Mjpg-Streamer 是一個 JPEG 文件的傳輸流。它最常用的用途就是采集攝像頭的數據，然后啟動 http server，用戶就可以通過瀏覽器查看圖像數據了。它將圖像的來源視為輸入，將圖像的展示視為輸出。每一種輸入或輸出是都抽象為一個插件。
如果我們要基于 live555 增加一個 RTSP JPEG 的輸出插件，只需要新建 2 個類：
1、創建新的 MediaSource 子類 MyJPEGVideoSource，它會重寫 doGetNextFrame(),以獲取一幀 JPEG 數據，具體實現和 HTTP output 插件是類似的。

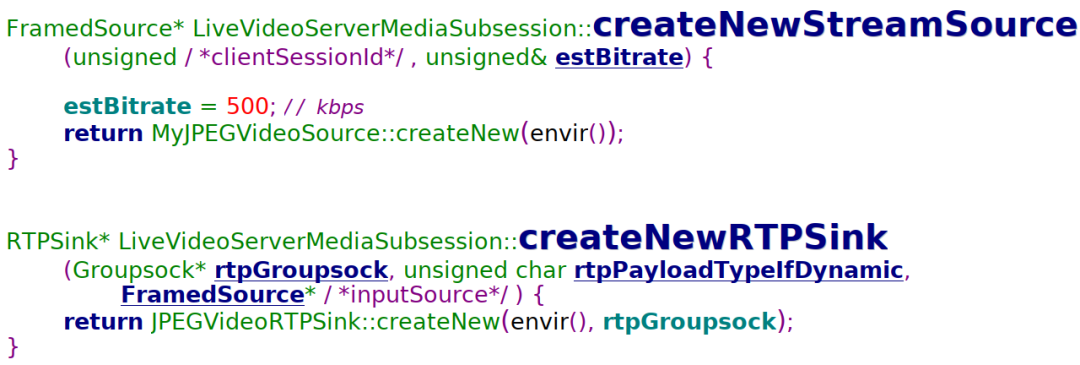

2、創建新的 Subsession 子類 LiveVideoServerMediaSubsession，它會重寫創建 createNewStreamSource() 和 createNewRTPSink() 。
有了這兩個類之后，就可以模仿前面 RTSP Server 的創建流程，給 MJPG-Streamer 編寫 RTSP output 插件了，源碼和前面 MP3 的 RTSP server 幾乎一樣，這里就不貼出來了。
到此，live555 的核心邏輯就分析完畢了。
live555 是一個開源的多媒體流媒體庫，用于實現實時流媒體的傳輸和處理。
它支持常見的流媒體協議，如 RTSP（Real Time Streaming Protocol）、RTP（Real-time Transport Protocol）、RTCP（RTP Control Protocol）等，并提供了靈活的接口和功能，適用于構建流媒體服務器和客戶端應用程序。
它的設計目標是實現高效、可靠的流媒體傳輸，并提供靈活的接口和功能，以滿足不同應用場景的需求。
要用好 live555 ，需要熟悉 C++ 編程和網絡編程的相關知識。官方提供了豐富的示例代碼，開發人員可以通過這些示例快速地熟悉 live555 的使用方法。
