可穿戴超聲貼片通過提供免手持、長期和持續的診斷與治療能力，有望徹底革新傳統的超聲醫療應用。然而，目前的柔性超聲換能器無法調控其曲率，并且由于依賴手工制造，面臨產率低、設計空間受限等挑戰。
據麥姆斯咨詢報道，近日，韓國科學技術院（KAIST）、韓國科學技術研究院（KIST）等機構的研究人員組成的團隊提出了一種基于柔性-剛性（FTR）技術的柔性電容式微機械超聲換能器（CMUT），通過使用低熔點金屬合金（LMPA）實現靜態可調彎曲曲率調制（圖1a）。該FTR方案采用剛性硅膜與襯底，并通過柔性彈性體橋式結構相連接，與基于柔性襯底和薄膜的傳統柔性CMUT相比，這種新設計能夠?qū)崿F(xiàn)更高的聲功率（圖1b）。

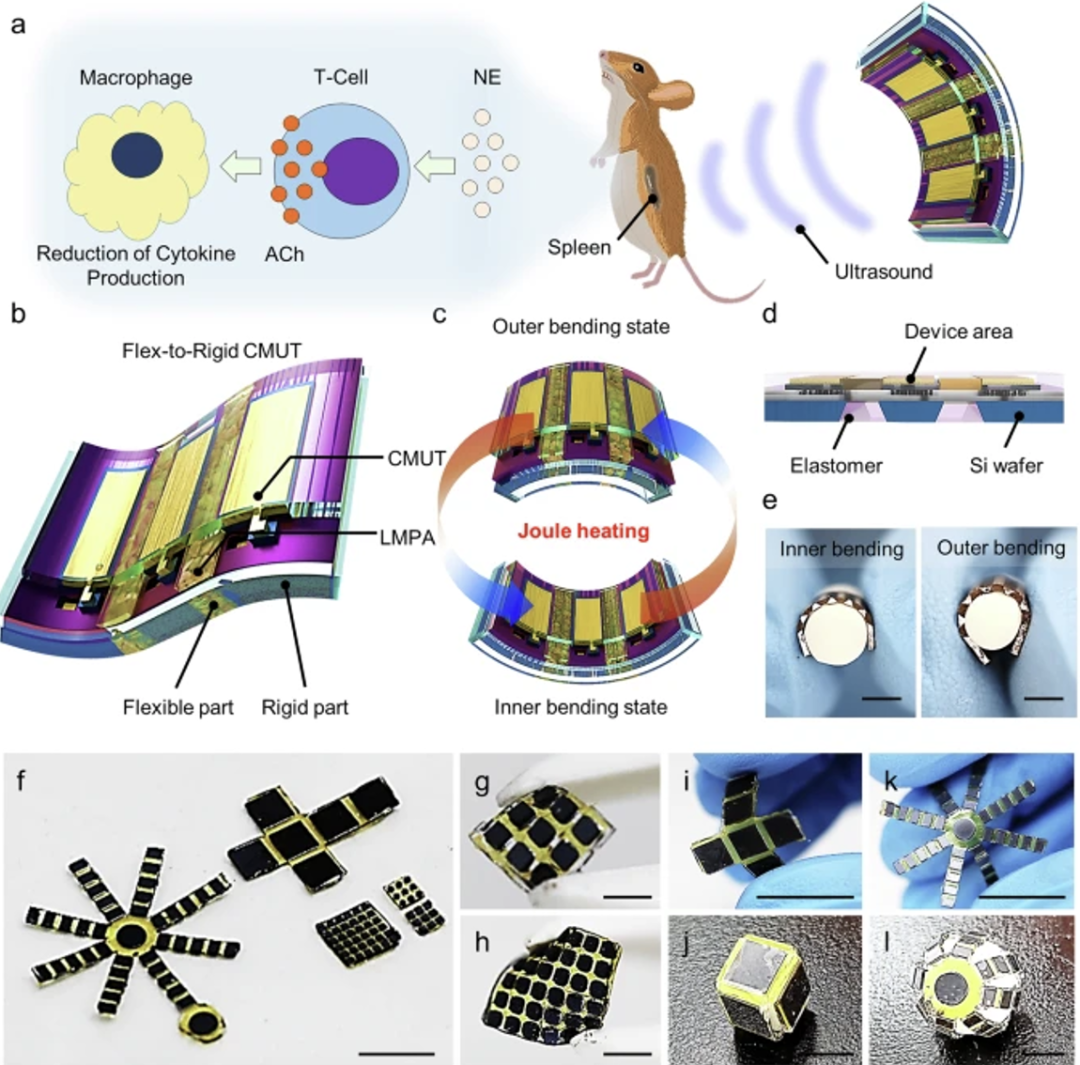

圖1 柔性電容式微機械超聲換能器（CMUT）設計和應用
此外，通過使用低熔點金屬合金，所設計的結構還可以維持特定的彎曲曲率，以確保超聲波束成形的準確性和靜態可調性。這種曲率不是永久性的，可以在向內彎曲和向外彎曲狀態之間很容易地改變（圖1c）。這一技術突破能夠有效地將超聲波聚焦到特定距離，而無需額外的波束成形。
為了展示具有曲率調制功能的FTR CMUT技術的應用潛力，研究人員設計并制造了兩種不同中心頻率的FTR CMUT（3.4 MHz和1.5 MHz，浸沒條件下）。通過采用1D FTR CMUT陣列刺激小鼠脾臟，并結合行為實驗觀察類風濕性關節炎癥狀緩解情況，成功驗證了本文所提出的CMUT器件在長期治療應用中的潛力。上述研究成果以“Flexible ultrasound transducer array with statically adjustable curvature for anti-inflammatory treatment”為題發表于npj Flexible Electronics期刊。
FTR CMUT設計和制造
CMUT陣列通常由多個超聲換能單元構成，每個單元包含若干個電連接的圓形振動膜。每個圓形振動膜是CMUT的基本單元，在靜電驅動下產生超聲波。典型的CMUT結構完全由剛性材料組成：膜層采用單晶硅，支撐部分采用二氧化硅（SiO?），襯底則為硅（Si）。為了實現柔性化，研究人員設計了一種FTR結構，使產生超聲的每個換能單元仍保持其典型的剛性形式，而單元之間的間隙部分則填充彈性體（圖1d和1e）。
研究人員首先設計了一種與標準CMUT制造工藝兼容的晶圓級FTR結構制備方案。FTR制備的典型策略是首先在硅晶圓上制備器件，然后進行晶圓蝕刻以暴露器件之間的間隙。通常，這些器件會通過薄而剛性的懸浮橋式結構固定。研究人員的策略是去除這些剛性橋式結構，改用彈性體填充間隙，從而賦予CMUT器件柔性。
研究人員首先在未集成CMUT的情況下制備了FTR結構，以驗證所開發的工藝是否能夠準確形成器件間隙并提供足夠的彎曲空間。制備的FTR結構的橫截面圖像顯示為預期的梯形結構，角度為54.7°。這種梯形間隙賦予了換能單元之間在向內彎曲和向外彎曲變形時的高度柔性。在2 mm曲率半徑的向內彎曲和向外彎曲變形狀態下，F(xiàn)TR結構能夠彎曲而不會損傷頂部的剛性結構。此外，研究人員還制備了各種形狀的FTR結構，例如平面、立方體和閉合花形，以展示制備工藝的多功能性（圖1f–1l）。
接下來，研究人員基于所開發的FTR制備工藝制造了一個柔性CMUT（圖2a）。該FTR CMUT能夠向內和向外平滑彎曲，且在CMUT換能單元上沒有任何裂紋或分層（圖2c–2e）。掃描電子顯微鏡（SEM）橫截面圖像顯示，電極（100?nm）、薄膜（450?nm）、真空腔（150?nm）以及絕緣層（100?nm）的尺寸與掩膜設計高度一致（圖2f）。

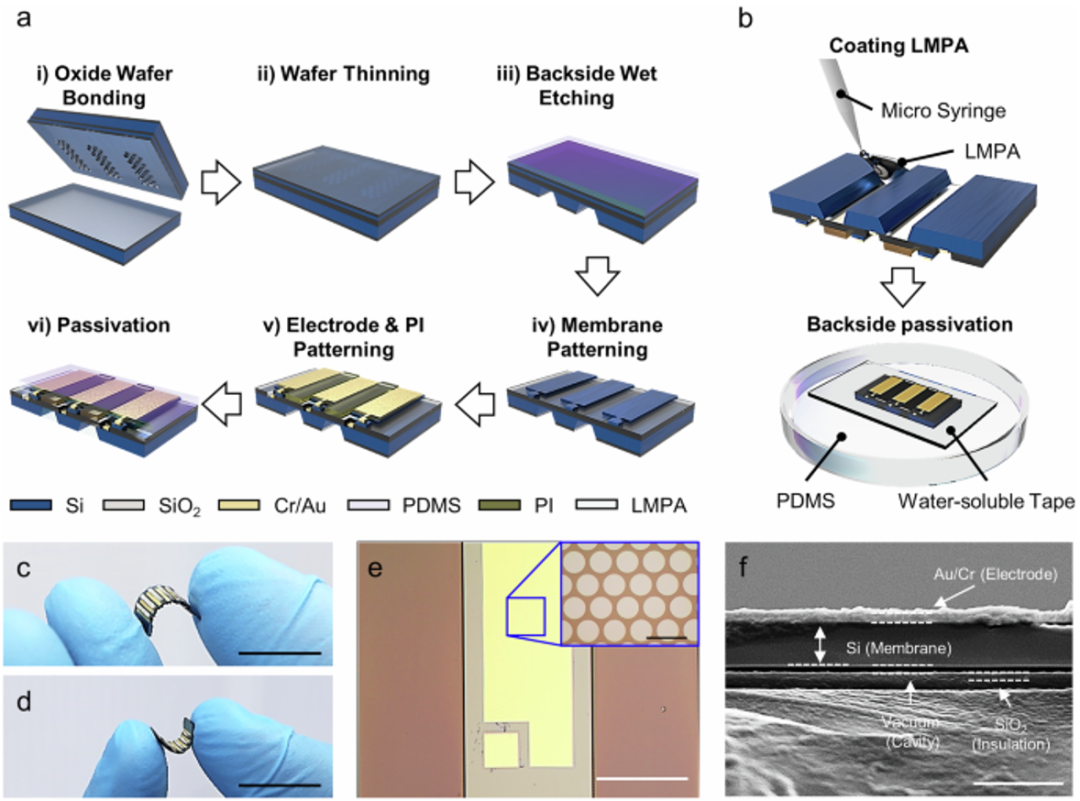

圖2 FTR CMUT制造
FTR CMUT聲學特性
研究人員在油中測試了FTR CMUT的聲學特性，包括中心頻率、分?jǐn)?shù)帶寬、發射聲壓和接收靈敏度。他們?cè)?8 V直流電壓上疊加了峰-峰值為15.8 V、脈寬為100 ns的輸入脈沖，以評估其脈沖響應。測得該器件在油中的中心頻率為3.43 MHz，?3 dB分?jǐn)?shù)帶寬為113%，遠高于典型壓電換能器的帶寬，使單個CMUT能在寬頻范圍內產生充足聲壓（圖3a）。

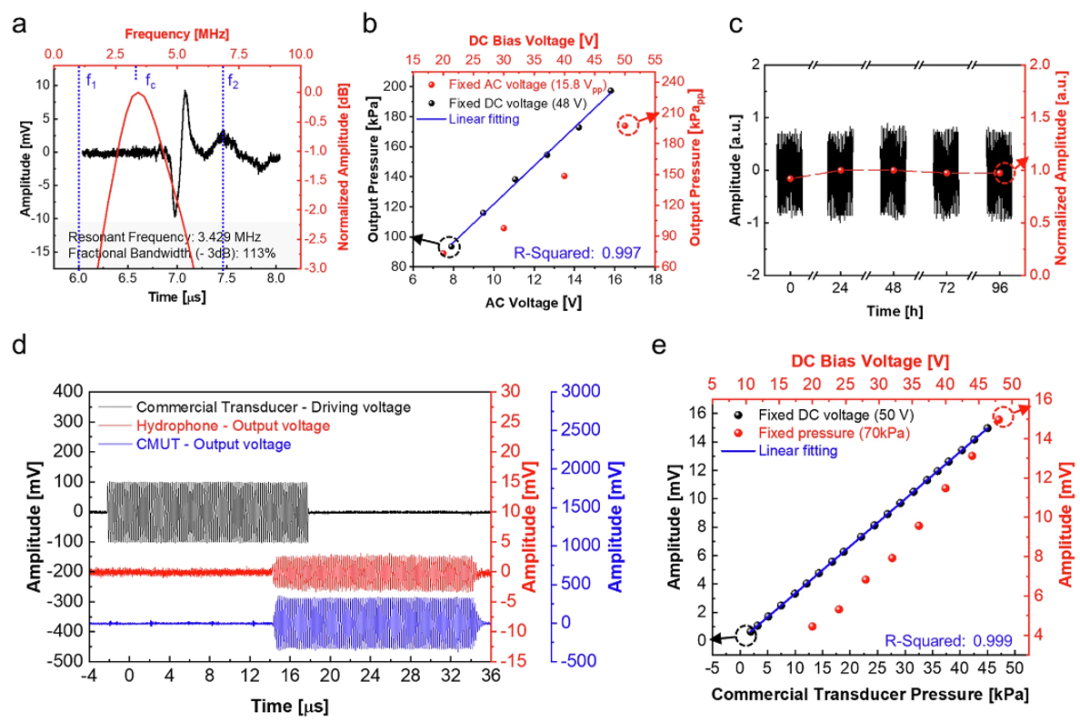

圖3 FTR CMUT聲學特性
研究人員還通過測量商用換能器產生的聲壓來評估FTR CMUT的接收特性，并將其特性與商用水聽器進行了比較。在固定的直流偏壓下，隨著商用換能器產生的聲壓增加，F(xiàn)TR CMUT的輸出幅值線性增加，這與預期一致（圖3d和3e）。在50 V偏壓下，其接收靈敏度估算為332.57 V/kPa。該CMUT在發射與接收模式下均表現出魯棒的功能性和可靠性，確保即使采用FTR結構也能實現有效的信號發射與接收。
FTR CMUT彎曲曲率調制
研究人員設計了一種方案來調制柔性FTR CMUT的彎曲狀態，通過在底部襯底上放置一層薄的LMPA，并利用LMPA的直接焦耳加熱來改變和固定1D FTR CMUT的曲率。由于Cerrolow 117的熔點為47.2°C，在較高溫度下可將FTR CMUT的曲率調整至目標角度，當溫度降至熔點以下時彎曲狀態即被固定。在FTR結構中，LMPA置于硅島（silicon island）之間，并與硅島底部襯底共享電氣連接，對應于CMUT的接地端。因此，通過在FTR CMUT接地端兩端施加直流電壓，即可利用焦耳熱效應誘導LMPA發生相變，實現曲率調制。

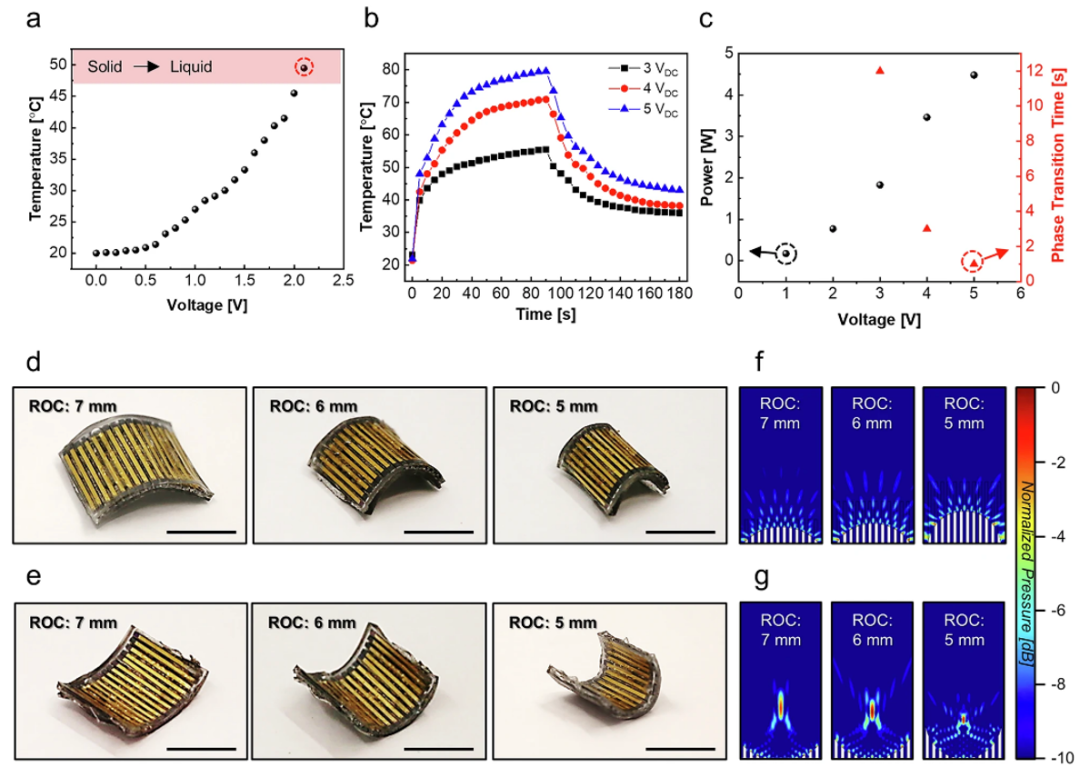

圖4 基于焦耳熱誘導LMPA相變的FTR CMUT曲率調制
使用FTR CMUT進行類風濕性關節炎的非侵入性治療
為了展示柔性超聲換能器在非侵入性自身炎癥性疾病治療中的應用潛力，研究人員利用1.5 MHz的FTR CMUT對膠原誘導性關節炎（CIA）小鼠模型的脾臟進行了超聲刺激，并驗證了其對類風濕性關節炎（RA）的治療效果。
研究人員在超聲刺激前后（即6周與8周時間）測量了小鼠四個踝關節的厚度和其體重，并比較了臨床評分，以監測超聲刺激對類風濕性關節炎的治療效果。結果顯示，CIA小鼠在超聲刺激后踝關節厚度明顯減小（圖5b）。通過評估臨床評分并比較刺激前后的變化，刺激組的小鼠類風濕性關節炎程度有所改善，而假刺激組和模型組的癥狀均有所加重（圖5e和5f）。

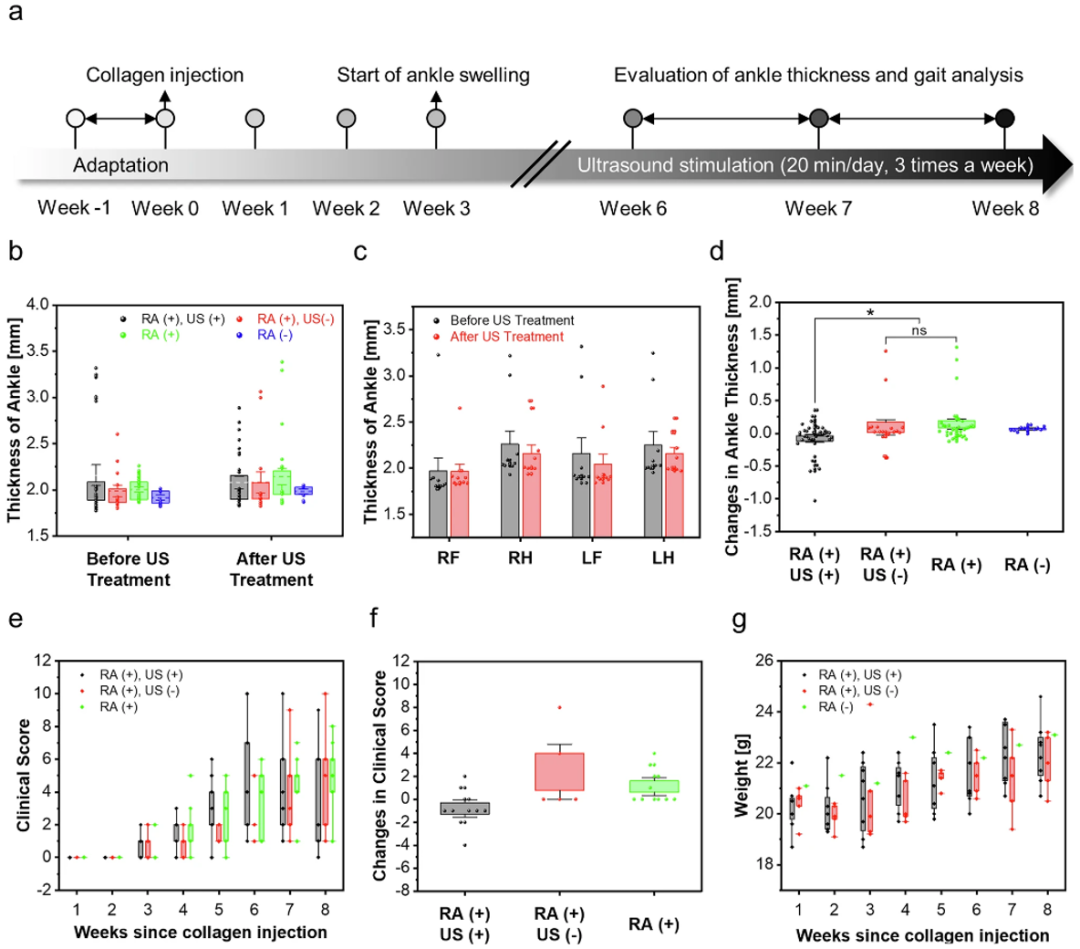

圖5 超聲刺激脾臟對類風濕性關節炎（RA）的治療作用
小結
綜上所述，這項研究設計了一種基于FTR結構的柔性CMUT。由于超聲換能器被置于剛性島狀結構中，F(xiàn)TR結構使該柔性換能器展現出與標準剛性CMUT相當?shù)碾妼W(xué)和聲學特性。此外，通過使用低熔點金屬合金（LMPA）實現了曲率調制。由于超聲陣列中換能單元位置的微小變化會顯著影響超聲波束的分布，因此能夠?qū)⑶示_調制到已知值至關重要。通過使用具有曲率調制功能的柔性CMUT，研究人員對小鼠進行了器官特異性神經調控，以減輕類風濕性關節炎癥狀。超聲刺激脾臟兩周后，小鼠四個腳踝的厚度減小，步態得到改善。由于超聲波能夠深層穿透人體，并可通過可控波束以聚焦方式傳遞，這為可穿戴超聲換能器及治療系統在家庭醫療領域提供了廣闊的應用前景。盡管本研究展示的是1D陣列，但后續工作包括將LMPA曲率調制與FTR制備技術擴展到2D超聲換能器陣列，以同時實現高質量的超聲成像與治療。
論文鏈接：
https://doi.org/10.1038/s41528-025-00484-7
