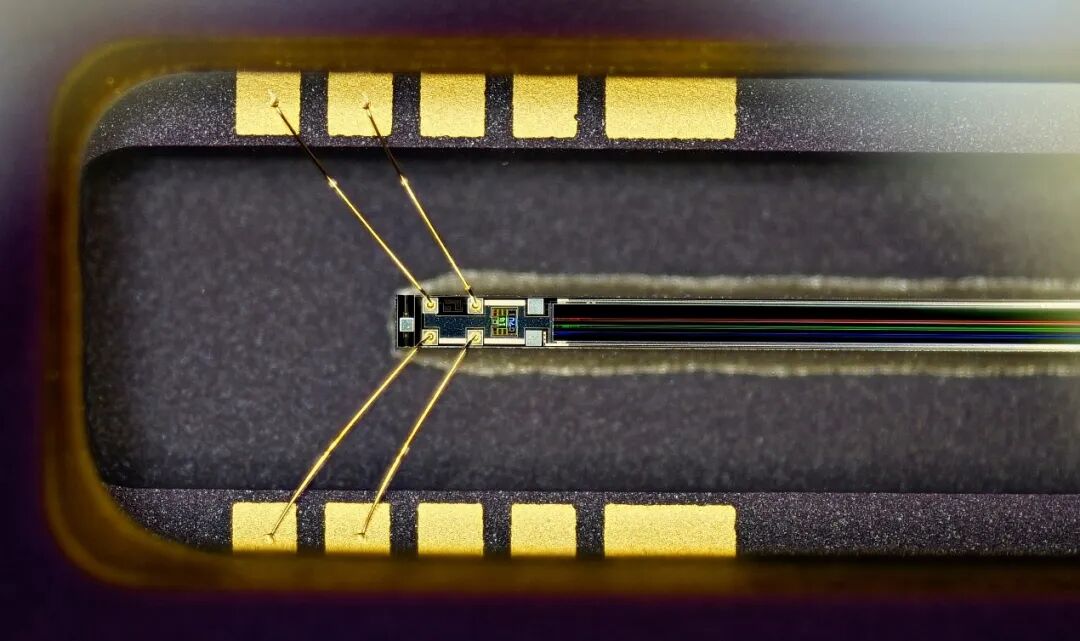

在當今全球科技競爭白熱化的背景下，中國芯片產業正迎來前所未有的突破與機遇。從光刻機到模擬芯片，從AI算力到車規級MCU，國產芯片產業正以"技術突圍+生態重構"的雙輪驅動模式，試圖突破國際巨頭的壟斷封鎖。這一變革不僅重塑了產業格局，更為消費電子工程師提供了廣闊的設計空間和創新可能。本文根據個人視角，分析國產芯片產業的突破點，聚焦消費電子領域的應用場景。
文章僅代表個人觀點，如有錯誤，歡迎指正。
一、國產光刻機技術革命
國內光刻機采用激光誘導放電等離子體(LDP)技術路線，2025年第三季度即將進入試產階段，設計緊湊且能耗降低40%，標志著在半導體制造最尖端領域擁有了真正的自主力量。這一突破或許將改變"設計在國外、制造在東亞、應用在中國"的傳統芯片產業鏈格局。
傳統光刻機巨頭ASML的EUV光刻機采用激光誘導等離子體(LPP)技術，需要依賴昂貴復雜的高能激光器轟擊錫滴產生等離子體，其控制系統基于精密FPGA。相比之下，中國LDP技術核心在于讓電極間的錫材料汽化，再通過高壓放電轉化為等離子態，這種"定向爆破"式的技術路徑或許更為簡潔高效。
Hyperion-1原型機展現出令人振奮的特點，如設計是ASML的三分之一大小，能耗顯著降低，制造成本優勢明顯。雖然其功率較低(50W vs ASML的250W)，但已小批量實現5-3納米節點。目前產能為每小時約10個晶圓，專注于研發和X用芯片，計劃到2026年推出Hyperion-2，將產能提升至150W/小時，實現商業化生產。

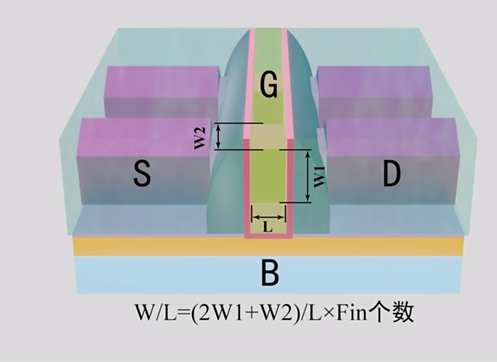

國產光刻機的突破可能是打破ASML壟斷的一種途徑，為華為、中芯國際等企業未來5nm芯片的量產提供可能。在2025年6月30日，外媒報道中國EUV光刻機即將登場，這將成為中國科技封頂世界之巔的關鍵一步。雖然短期內消費電子芯片仍需依賴成熟制程，但這一技術突破為未來高端芯片的國產化奠定了堅實基礎。

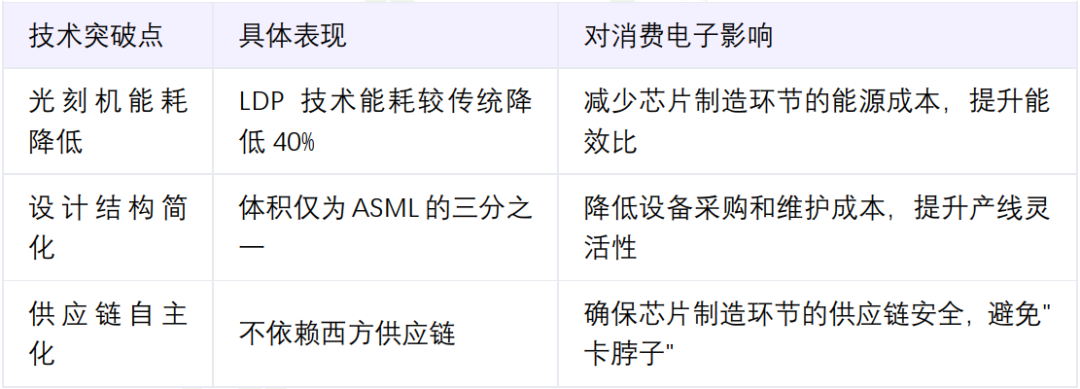

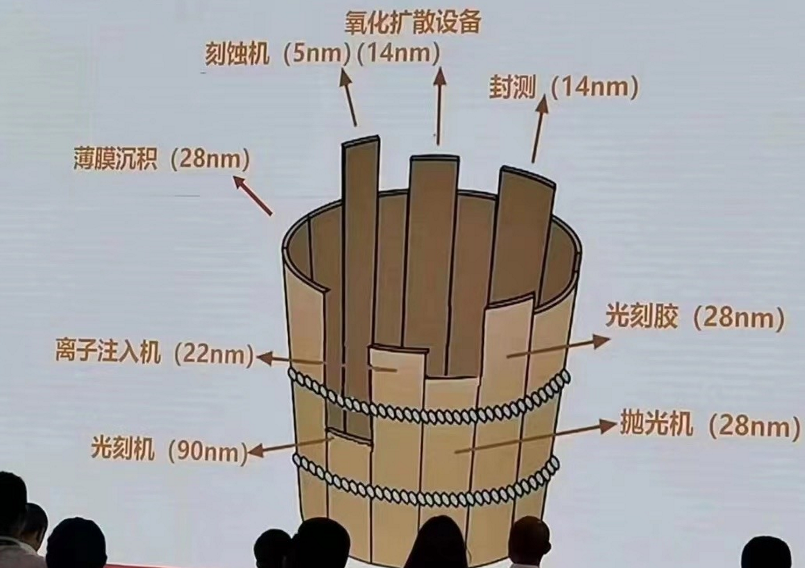

在消費電子領域，國產光刻機的突破將帶來以下變革：
值得注意的是，雖然國產光刻機在技術上取得突破，但消費電子芯片的國產化仍需多維度協同。例如，華為昇騰910C芯片雖然采用7nm工藝，但其通過"四芯片橋接+CoWoS-L"集成架構，實現了單集群300 PFlops BF16密集算力，接近英偉達旗艦GB200 NVL72系統的兩倍。這種"以封裝換制程、以規模提效能"的技術路徑，為消費電子工程師提供了新的設計思路。
二、模擬芯片國產化的探索
模擬芯片行業正經歷從"國產替代"到"全球競合"的戰略轉型，預計到2030年市場規模將突破6000億元，國產化率或許能突破40%，成為全球技術輸出者與標準制定者。這一轉變正在重塑消費電子領域的芯片供應鏈，為工程師提供了更多元化的設計選擇。
圣邦股份作為國內模擬芯片領軍企業，通過并購擴展產品線，在2025年推出SGM41538/SGM41538B電池充電控制器，已成功應用于小米14 Ultra等高端消費電子設備。該芯片采用符合環保理念的TQFN-4×4-28BL綠色封裝，能夠在-40℃至+125℃的結溫范圍內穩定工作，適用于高密度應用場景。
圣邦股份的高精度運算放大器和高速ADC等產品，在噪聲、精度和帶寬等關鍵性能指標上達到國際領先水平。據實測數據，其電源管理芯片在小米的快充模塊中，成功將電源噪聲降低了90%以上，同時滿足了手機緊湊空間的要求。這一案例充分展示了國產模擬芯片在消費電子領域的應用價值。
杰華特作為國內電源管理芯片的重要廠商，產品已覆蓋5伏至700伏低中高全電壓等級。其JW87251四通道供電設備（PSE）控制器專為符合IEEE 802.3at標準的以太網供電系統設計，能夠通過修改外置采樣電阻，每個端口最多可輸出200W電力，并完全符合IEEE 802.3at協議規范。
雖然杰華特JW87251芯片主要應用于5G基站和物聯網終端，但其PoE技術可遷移至智能手表等穿戴設備。例如，杰華特JWH7232高度集成的IEEE 802.3af/at兼容PoE受電端（PD）接口芯片，內置100V熱插拔MOSFET以實現安全可靠的PD開關控制，采用主側調節（PSR）反激拓撲，支持輸出二極管補償，在無需次級取樣電路的情況下可實現精準的輸出電壓控制。
在材料端，國產光刻膠的突破也為模擬芯片的國產化提供了有力支撐。南大光電是國內ArF光刻膠領先企業，其ArF光刻膠產品已通過中芯國際14nm制程全流程驗證，2025年Q2起訂單交付。2025年，南大光電ArF光刻膠國產化率從2%躍升至19%，推動了國產模擬芯片的制造能力提升。
三、AI芯片崛起
中國AI芯片產業正迎來歷史性跨越，根據某些文章信息，華為昇騰910C和寒武紀思元590等產品在算力密度、能效比和成本方面已與國際領先水平相當，甚至在某些場景下實現超越。這一突破正在重塑消費電子產品的智能體驗，為工程師提供了更強大的端側AI算力支持。
華為昇騰910C采用的7nm（N+2）工藝，晶體管數量達到530億，通過雙die封裝設計將兩顆昇騰910B整合到一起，實現了性能的提升。業界估測，910C在FP16精度下的單卡算力能達到800TFLOPS左右，約為英偉達H100芯片的80%。在昇騰910C的超節點CloudMatrix384中，384顆昇騰910C NPU和192個鯤鵬CPU通過超高帶寬、低延遲的統一總線（UB）網絡互連，計算效率全面超越英偉達H100和H800。
在消費電子領域，雖然昇騰910C主要應用于數據中心，但其邊緣端產品昇騰310B已在工業場景取得顯著成效。昇騰310B采用8W超低功耗設計，實現32TOPS INT8算力，原生支持OPC-UA、Modbus等15種工業協議，是工業智能化解決方案提供商華頡科技的首選芯片。
潤和軟件于2025年成功將openEuler嵌入式版本移植至昇騰310B設備，解決了輕量化技術難題。設備啟動時間從原有8.6秒縮短至4.9秒，效率提升超過43%；鏡像體積從服務器版本的275M降至嵌入式版本的98M，降幅高達64%。這一成果使昇騰310B在需要快速響應的嵌入式應用中具備了更強的競爭力。
寒武紀思元590芯片采用Chiplet技術，動態電壓頻率調整（DVFS）技術使邊緣設備功耗降低35%，能效比較傳統架構提升50%。在醫療影像分析場景中，思元590驅動的AI診斷系統已進入多家三甲醫院，將肺部CT讀片時間從30分鐘壓縮至3分鐘，為醫生爭取了寶貴的診斷時間。
在邊緣計算場景中，國產AI芯片展現出強大的競爭力。例如，寒武紀MLU220邊緣加速卡功耗僅為8.25W，INT8算力為8TOPS，遠低于英偉達Jetson Xavier NX（21TOPS）和華為atlas500（16TOPS）的功耗，同時保持相近的算力水平。這種高能效比的設計對于智能手表等電池供電的消費電子設備尤為重要。
四、CPU架構創新
龍芯中科自主研發的龍架構(LoongArch)和國內企業在RISC-V開源社區的貢獻，可能正在推動中國CPU產業從"跟跑"到"并跑"甚至"領跑"的轉變，為消費電子工程師提供了完全自主可控的芯片選擇，尤其是國內RISC-V的進展令人欣喜。這一變革不僅確保了供應鏈安全，更為產品差異化創新提供了可能。
龍芯3C6000系列處理器被認為是龍架構的重要里程碑，基于LA664架構內核，采用先進的六發射流水線設計，具備強大的并行處理能力。單硅片擁有16核心32線程，運行頻率為2.0-2.2GHz，同時搭配32MB的片上高速緩存（LLC），數據讀取與處理速度大幅提升。其支持四個72位內存通道，擁有多個PCIe4x16/8接口，IO性能相比上一代3C5000實現了質的飛躍。
五、未來發展趨勢
展望未來，國產芯片產業將沿著"先進制程突破+材料創新+架構自主+生態完善"的四條主線持續發展，為消費電子工程師帶來前所未有的創新機遇和挑戰。
成熟制程集群化。即使在先進制程突破前，工程師可通過多芯片集成方案彌補制程差距。例如，華為通過四芯片橋接+CoWoS-L封裝提升算力，這種"以封裝換制程"的技術路徑可應用于智能手表等設備的主控芯片設計。
異構計算架構：隨著AI算力需求激增，消費電子產品將更多采用CPU與GPU、NPU等加速芯片形成的協同體系。系統級節點設計通過優化內存帶寬和高速互聯技術，使整體算力效率提升30%以上。工程師應熟悉這種新型計算架構的設計方法。
液冷技術應用：液冷CPU模組研發在數據中心場景實現能效比突破1.2 PFlops/W。雖然主要應用于數據中心，但其低功耗設計理念可遷移到消費電子領域，為高算力設備提供散熱解決方案。
國產光刻膠在2025年已取得顯著進展，南大光電ArF光刻膠國產化率從2%躍升至19%，上海新陽ArF干法光刻膠已通過28nm工藝驗證，2025年進入中芯國際供應鏈。這些突破將降低芯片制造成本，提升國產芯片的競爭力。
結語
芯片產業正迎來歷史性拐點，從光刻機到模擬芯片，從AI算力到CPU架構，國產技術突破不斷涌現，為消費電子工程師提供了前所未有的創新空間和設計自由。這一變革不僅改變了產業格局，更為中國消費電子產品的全球化競爭增添了新的籌碼。
