機器人在執行高精度抓取時，始終面臨觸覺缺失的問題，依靠視覺系統，即便算法再強，也無法在接觸瞬間判斷力的方向、大小與滑移風險。這限制了機器手在柔性材料、精密組件和動態交互場景中的性能，使得“類人操控”長期停留在實驗室階段。
3D磁力觸覺傳感器進行分析，如何通過創新架構、標準化封裝、注塑成型與半導體級組裝工藝，解決傳統磁力式觸覺傳感器無法大規模生產、性能不一致、需要人工校準等根本性痛點。
從力學結構設計、磁體選擇、彈性體工藝、電子實現，到批量制造的可重復性驗證，在機器人滑移檢測和智能夾具中，分析其與壓阻式、光學式和傳統磁力式等主流觸覺方案的技術競爭格局。
3D磁力觸覺傳感器
機器人觸覺問題的本質，是如何在極小空間內以足夠高的頻率可靠感知三維力。
磁力式觸覺傳感器具有體積小、成本低、可檢測3D力的天然優勢，但其決定性弱點也十分突出：磁體與彈性體往往依靠手工裝配，磁體的定位誤差、固化過程中的收縮不均、封裝不一致等因素導致重復性差，不適合規模化制造。
機器人產業要想真正普及觸覺，必須解決一致性、可靠性和成本問題。這也是本文技術的核心價值所在。

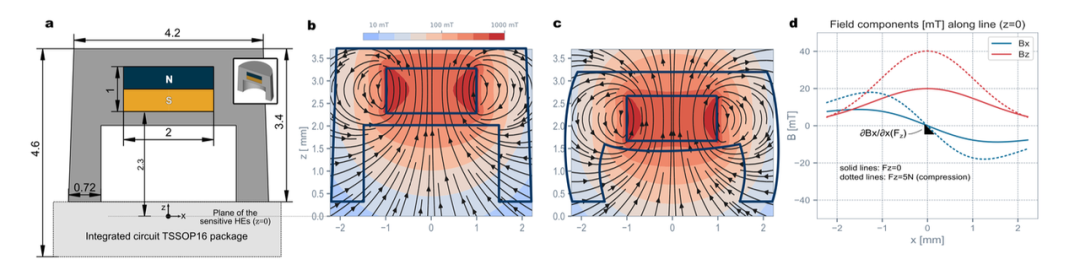

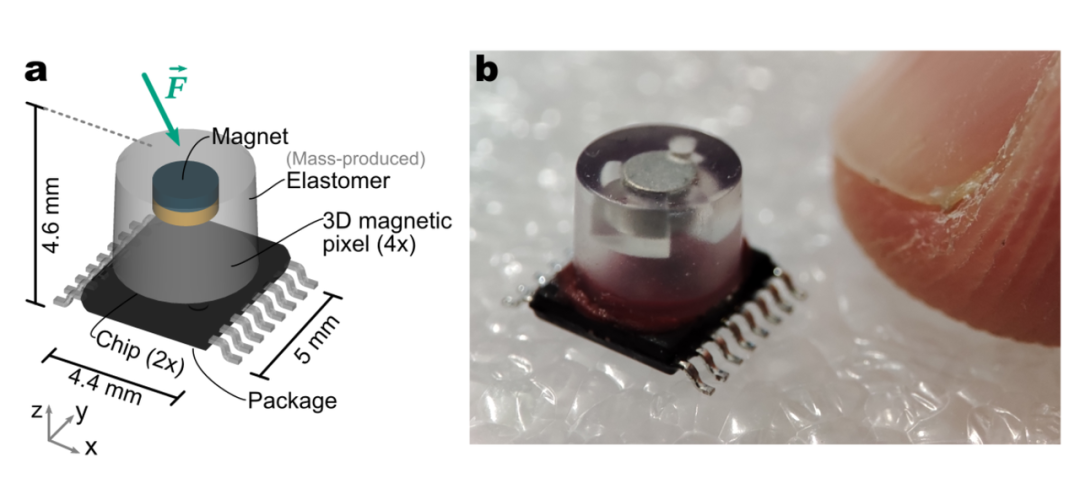

新傳感器的設計從封裝層級便開始圍繞“可量產”構建，采用TSSOP16封裝，整體尺寸僅5×4mm2，內部包含兩個獨立CMOS芯片，芯片中布置四個3D磁像素，呈正方形矩陣排列。
這種布局看似簡單，但為后續的差分解耦、共模磁場抑制、剪切力平衡感知奠定了基礎。其關鍵創新并不在單一組件，而是完整地將磁體、彈性體、封裝殼體與磁力計作為一個可控制造“系統”進行工程化設計。
最大的改變是傳統手工嵌入磁體的工藝被完全替代。
新方案采用釤鈷（Sm?Co??）磁體，通過注塑成型工藝將磁體嵌入彈性體結構中，再利用半導體級的標準化貼裝方法直接將該磁體-彈性體單元固定在傳感器封裝頂部。
釤鈷磁體的選擇并非偶然，它的剩磁高達1T，且工作溫度可達350℃，能夠承受彈性體固化時的熱加工過程。其熱穩定性也使傳感器在無需復雜補償?shù)那闆r下保持輸出一致性。
同時，彈性體采用注塑成型，這意味著幾何尺寸偏差可以控制在20μm量級，遠遠優于手工灌膠的隨機性。
為了在不降低機械硬度的前提下提升靈敏度，設計團隊在磁體下方引入了氣腔結構。
氣腔并非為空間而空間，而是通過改變局部的結構剛度，使磁體能在低力范圍內獲得更高的位移靈敏度。
該結構可根據應用需求調整深度和面積，且其加工精度可控制在100μm級別，從而形成不同力范圍的產品變體，為機器人夾指、末端執行器、柔性手指等多種場景提供優化方案。
制造一致性是工業化的基礎。
為提高彈性體與殼體的結合質量，傳感器采用等離子體處理進行表面活化，最終剪切強度超過10N，比常規工藝高出5倍以上。
這意味著在機器人多次開合、重復抓取、撞擊沖擊的真實應用中，傳感器結構不易脫層或性能漂移，顯著提升壽命。
在電子實現層面，傳感器基于MLX90423磁力計，內部可輸出12路原始磁分量數據。
在調試模式下，每個像素的三維磁矢量可被直接讀取，便于建立對力的多項式回歸模型。實際原型受限于串行協議，目前更新率為50Hz，但已確認在重新設計數據接口后更新率可提升至1kHz級別。
這一更新率接近剛性壓阻式傳感器，使磁力式方案從“低速方案”躍升至“實時觸覺”的可行形態。
力計算模型中，差分設計是抑制雜散磁場干擾的關鍵所在。
四像素的均值減法可消除來自外部磁場的共模干擾，這讓傳感器不需要加裝額外屏蔽結構，也無需在機器人環境中擔心馬達、電磁閥等工業設備產生的磁場影響。
片上的溫度傳感器進一步配合回歸模型實現溫漂補償，使傳感器可在高溫工況下穩定輸出。
這種從入射信號、結構設計到算法校正的全鏈路抵抗干擾策略，使其比傳統磁力傳感器在工業環境中具備更強的實際部署價值。
走向機器人抓取智能化
的關鍵一跳
傳感器展現出與市場現有觸覺方案截然不同的綜合性能組合，這使其在機器人抓取、精密操作和滑移檢測中具有明顯價值。其最突出優勢來自尺寸、響應速度、重復性以及抗干擾能力四個維度的協同。
從體積來看，整體尺寸僅5mm×4.4mm×4.6mm，是目前多數3D力傳感器中最小的之一，與標準工業夾具和機器人手指的尺寸兼容性極高，比視覺基觸覺方案小近四倍。
由于體積壓縮，傳感器不僅可貼合機械爪的指尖，還可以布置成陣列以提升觸覺分辨率，為多點力場重建、復雜接觸模式識別提供可能。
在力學性能上，傳感器的法向量程可達5N，剪切力檢測范圍在±1.5N，覆蓋了大部分工業抓取動作的常用區間。噪聲底限僅0.75mN，較此前磁力原型提升四倍，使其能夠捕捉微小的接觸變化，這對“初始滑移檢測”至關重要。
實驗顯示，在持續進行30萬次壓縮循環后，傳感器的機械和電學性能均無退化，批量制造樣品的彈性體高度偏差僅為18μm，模塑磁體的高度偏差為14μm，這一數據充分驗證了規模化注塑與標準化封裝工藝的可重復性。
更重要的是，多顆傳感器可共享同一校準系數，實現所謂“盲校準”，校準時間從數小時縮短到幾分鐘，大幅降低了量產成本。

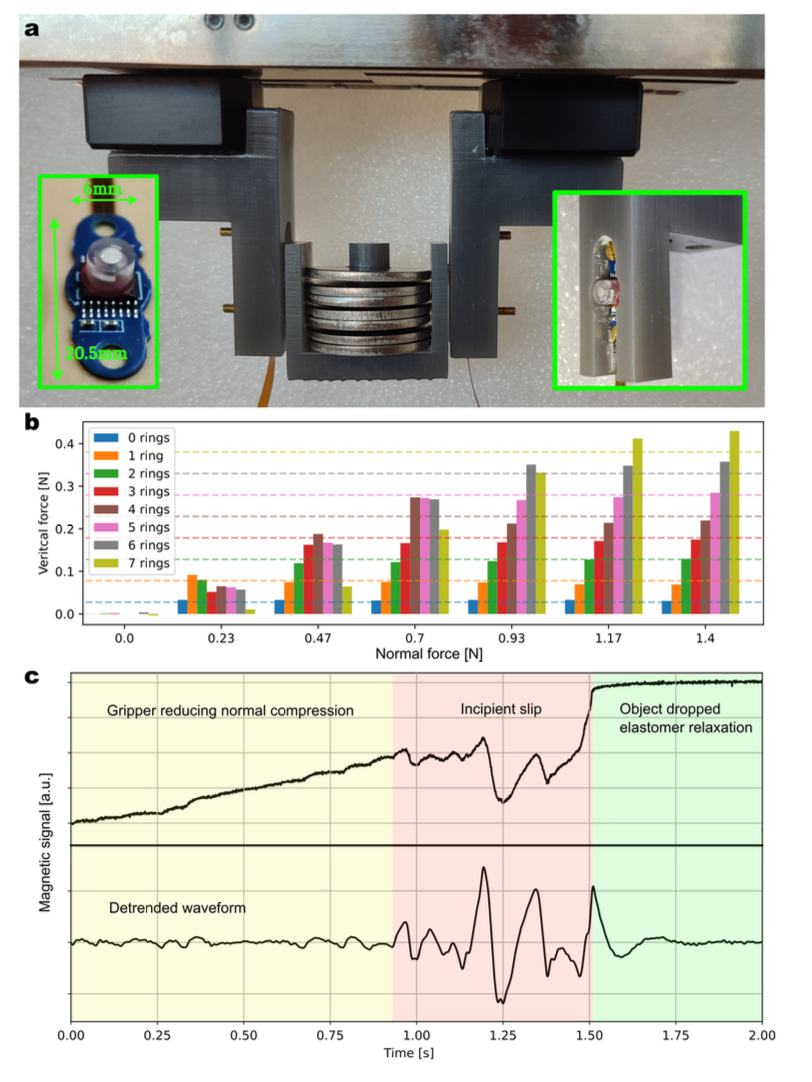

滑移檢測是機器人觸覺系統最常用、也最能體現觸覺價值的功能之一，傳感器被集成于Schunk EGI-040機器人夾具，并啟用5kHz的高速采樣模式，成功捕捉到物體發生滑移前的微小振動信號。
滑移行為從初始微動到完全掉落之間約有400毫秒的預警時間，足以讓機器人通過閉環控制提升夾持力，從而防止掉落。
在實際力學關系中，剪切力隨負載增加線性增長，當法向力不足時剪切力下降，這是典型的摩擦極限現象。傳感器的高靈敏度讓這些變化清晰可見，說明其完全可用于自動穩定抓取。
在技術對比中，傳感器的定位十分清晰：性能接近剛性壓阻式傳感器，但多了3D力感知能力，同時保持了小體積和可規模化生產的優勢。
相比光學式觸覺方案，其體積小了近4倍，成本更低，封裝更堅固，不需要復雜的光學器件和圖像處理。但相比壓阻式方案，具備對剪切力的天然敏感性，是影響抓取穩定性的關鍵物理信號。
與傳統磁力方案相比，其抗雜散磁場能力更強，更新率更高，且制造一致性從根本上得到解決，可稱為“下一代工業磁力觸覺”的雛形。
AI推動機器人從傳統編程控制向自適應自主控制邁進，觸覺將不再是可選項，而是標配組件。
無論是倉儲分揀中的異形物體抓取、電商小件包裹裝配、柔性材料處理，抑或是電子制造領域的精密插裝作業，機器人都面臨著“抓穩、抓準、不損傷”的剛性需求。
3D磁力觸覺傳感器以注塑成型與半導體封裝工藝替代手工裝配，從根源上解決了磁力觸覺難以量產的行業痛點；通過氣腔結構、釤鈷磁體、四像素差分、抗雜散磁場與溫度補償?shù)仍O(shè)計，實現穩定可靠的3D力檢測；在批量一致性、耐久性、尺寸精度上的表現接近成熟的工業傳感器；在滑移檢測中展現出對微弱信號的捕捉能力，為機器人閉環力控和安全抓取奠定基礎。
