AMEYA360代理丨江西薩瑞微電子推出M4SMFxxA-LC系列TVS

在日益精密的電子設備中，瞬態電壓抑制二極管（TVS）作為電路保護的"安全衛士"，其性能直接關系到整個系統的可靠性。江西薩瑞微電子最新推出的M4SMF24A-LC和M4SMF28A-LC系列TVS二極管，以其創新的低負壓鉗位技術，為電路保護領域帶來了突破性解決方案。

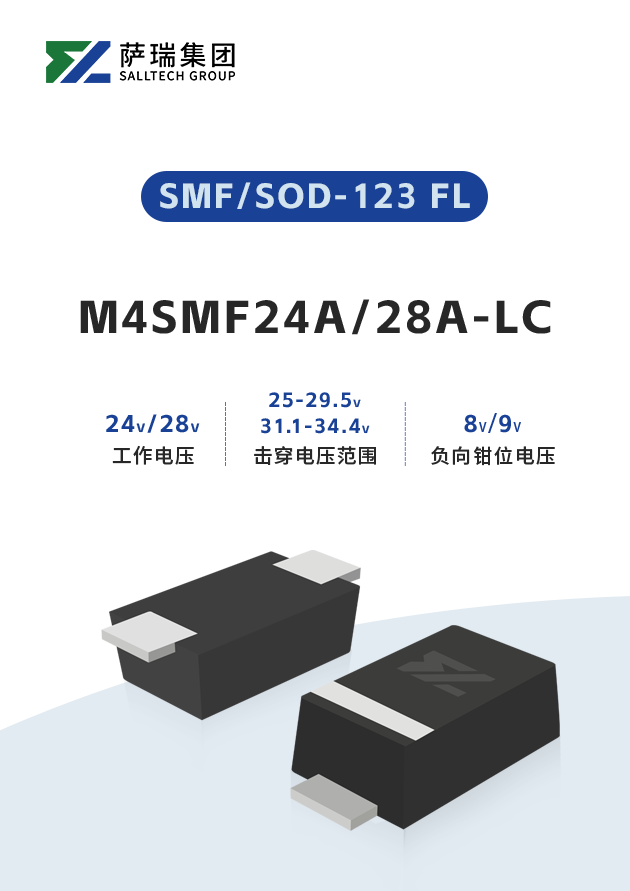

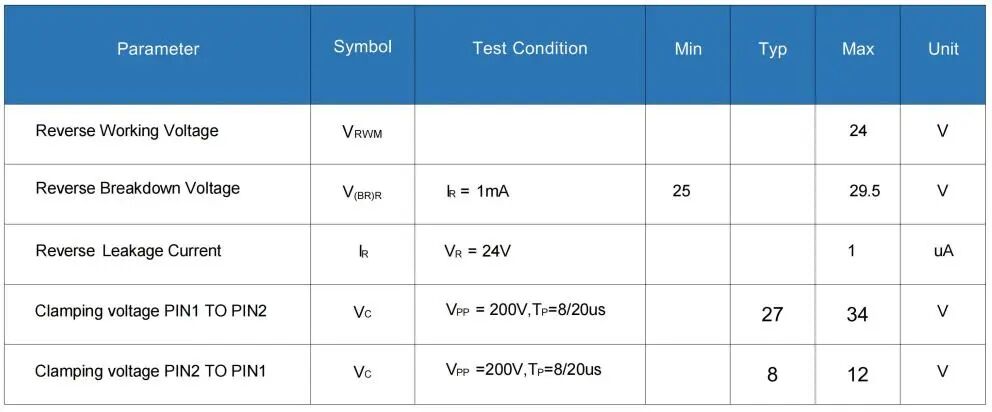

薩瑞微電子此次推出的兩個型號分別針對不同的工作電壓需求：

什么是不對稱鉗位？

傳統TVS二極管通常提供對稱的雙向保護，但實際電路中，正向和負向的瞬態威脅往往不同。薩瑞微電子的M4SMFxxA-LC系列采用創新的不對稱鉗位設計：

實測鉗位性能對比：

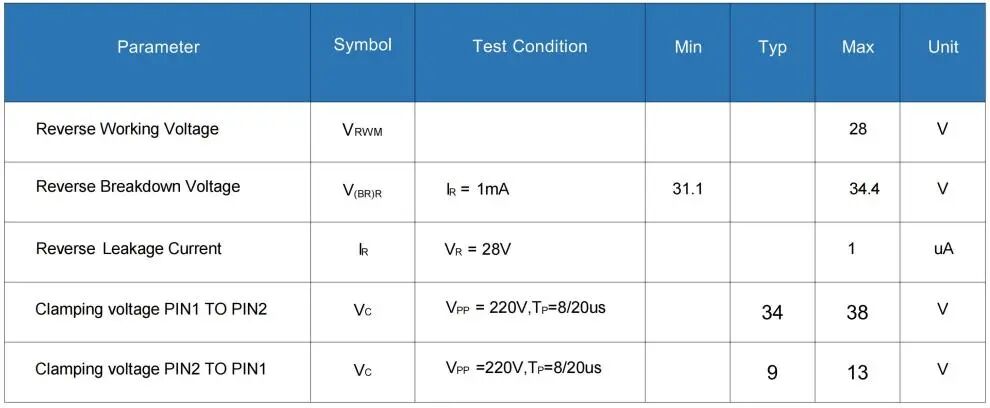

M4SMF28A-LC：

↑ 點擊查看大圖 ↑

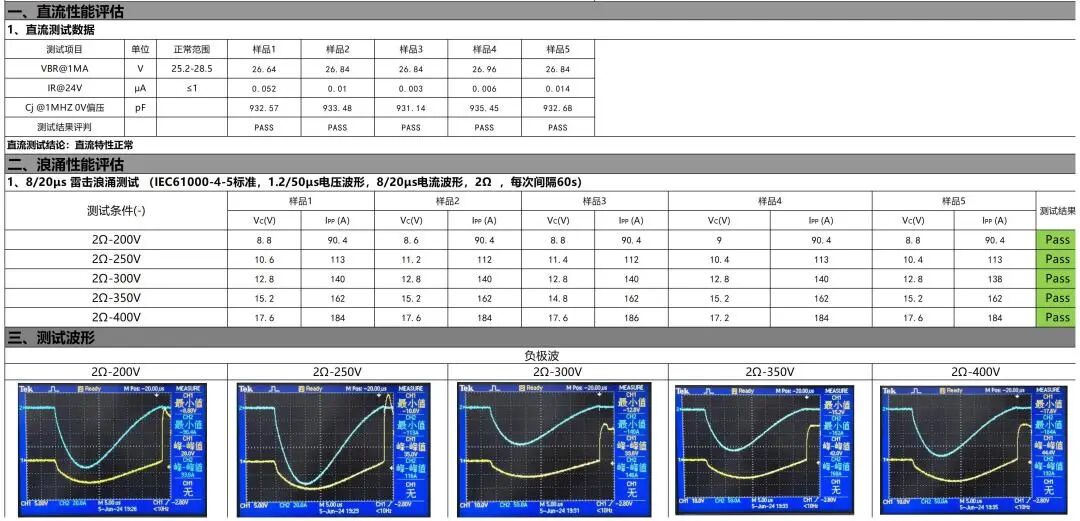

M4SMF24A-LC測試結果（5樣品）：

VBR@1mA：26.64-26.96V（均在25.2-28.5V規范內）

IR@24V：0.003-0.052μA（遠低于≤1μA標準）

一致性表現優秀，全部PASS

負向鉗位效果顯著：

200V沖擊：鉗位電壓8.6-9V，電流90.4A

400V沖擊：鉗位電壓17.2-17.6V，電流184-186A

全部樣品在各級別測試中均通過

↑ 點擊查看大圖 ↑

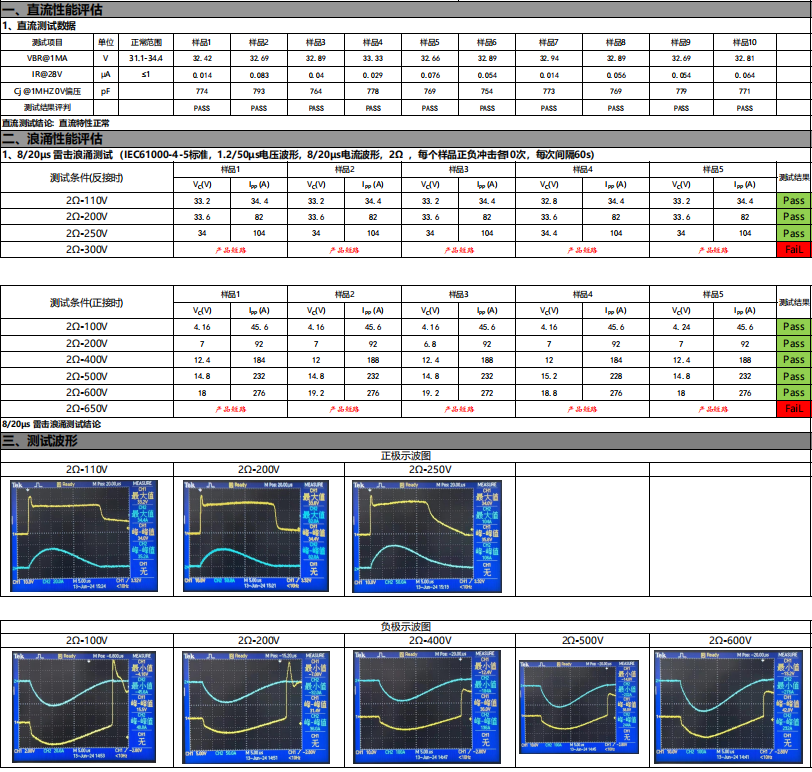

M4SMF28A-LC測試結果（10樣品）：

VBR@1mA：32.42-33.33V（符合31.1-34.4V規范）

IR@28V：0.014-0.083μA（優于≤1μA標準）

良率100%，全部PASS

正接時（負向保護）表現出極高的負向浪涌承受能力和超低鉗位電壓：

100V沖擊：鉗位電壓僅4.16-4.24V

200V沖擊：鉗位電壓6.8-7V，電流92A

400V沖擊：鉗位電壓12-12.4V，電流184-188A

600V沖擊：鉗位電壓18-19.2V，電流272-276A

在650V極高沖擊下才出現保護性短路

關鍵發現： M4SMF28A-LC在正接測試中，即使面對200V的高浪涌沖擊，負向鉗位電壓仍能保持在7V左右，充分驗證了其卓越的低負壓鉗位能力。

低負壓的技術價值

低負壓的技術價值：充電保護的關鍵突破

這種負向極低鉗位電壓的特性，在各類充電接口應用中具有重要價值：

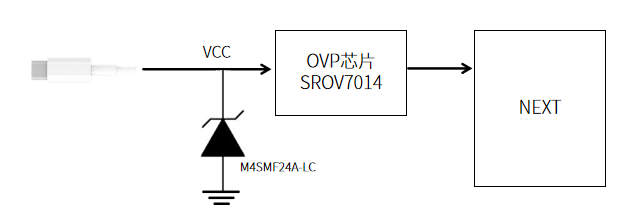

Type-C接口保護

現代Type-C接口集成了高速數據、音頻視頻和充電功能，其中CC邏輯控制芯片對負向電壓極其敏感。M4SMF28A-LC的9V負向鉗位電壓為這些精密芯片提供了精準保護。

快充協議保護

在QC、PD等快充協議中，協議識別芯片工作電壓低，對負向浪涌耐受度差。低負壓TVS確保協議握手過程不因電壓擾動而中斷。

充電端口熱插拔保護

用戶熱插拔充電器時產生的負向電壓振鈴，可能損壞充電管理IC。傳統TVS鉗位電壓較高，保護效果有限，而M4SMF系列的低負壓特性能夠及時鉗制這些瞬態威脅。

無線充電系統

無線充電線圈中的反向感應電動勢會產生負向電壓尖峰，低負壓TVS為功率接收端的精密整流電路提供可靠保護。

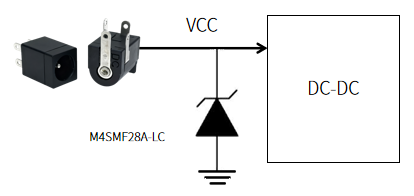

電源端口保護

保護優勢：

低負壓鉗位（8-9V）有效保護電源管理IC

6400W高浪涌防護應對電源線引入的雷擊浪涌

防止熱插拔和感性負載產生的負向電壓尖峰

低速通信端口保護

快速響應（<1.0ps）有效抑制ESD靜電

低電容設計不影響信號完整性

30kV ESD防護等級滿足嚴苛環境要求

在電路保護技術日益重要的今天，薩瑞微電子通過M4SMF24A-LC和M4SMF28A-LC系列產品，展現了在TVS技術領域的創新實力。其獨特的低負壓鉗位特性不僅解決了實際應用中的痛點，更為電子設備提供了更加精準、可靠的保護方案。

隨著5G、物聯網、汽車電子等領域的快速發展，對電路保護器件提出了更高要求。薩瑞微電子此系列產品的推出，正當時且具有重要的技術意義。
