現在做電源產品，功率密度越做越高，就像手機一樣，體積沒變大，功能卻越來越強。有時候單個器件確實扛不住太大的電流，這時候并聯就成了很自然的選擇。多個器件一起分擔電流，既能降低導通損耗，又能控制溫升，整體效率自然就上去了。

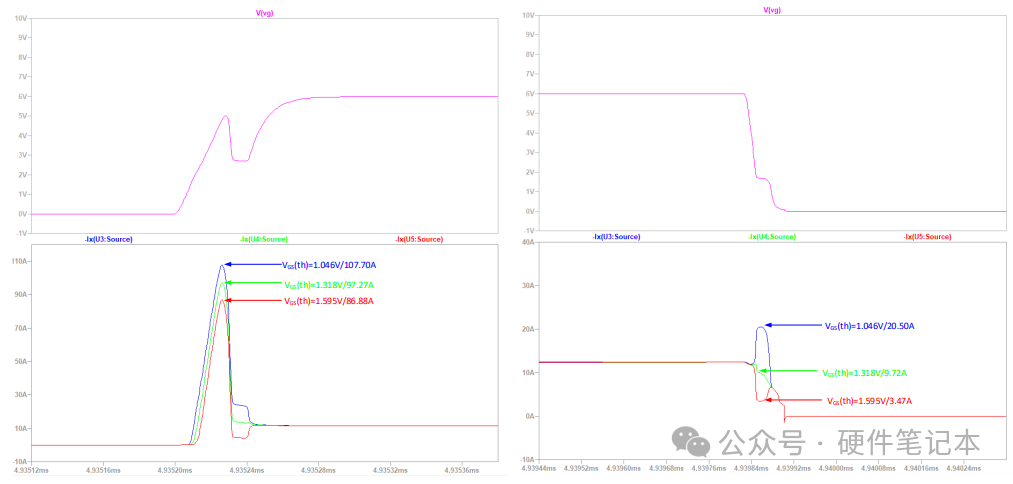

不過這里要提醒一句，并聯可不是簡單地把幾個管子接在一起就行。最大的挑戰就是均流問題。大家可以想象一下，幾個人一起抬東西，要是有人出力多有人出力少，那個最賣力的肯定先累垮。器件并聯也是同樣的道理，如果幾個管子開關不同步，有的早開有的晚關，損耗就會集中到某一個器件上，時間一長就可能熱失控。
02

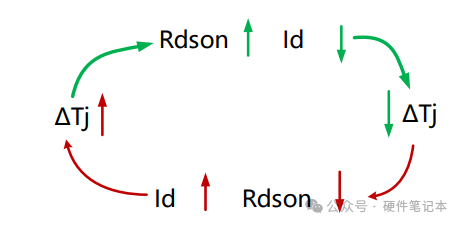

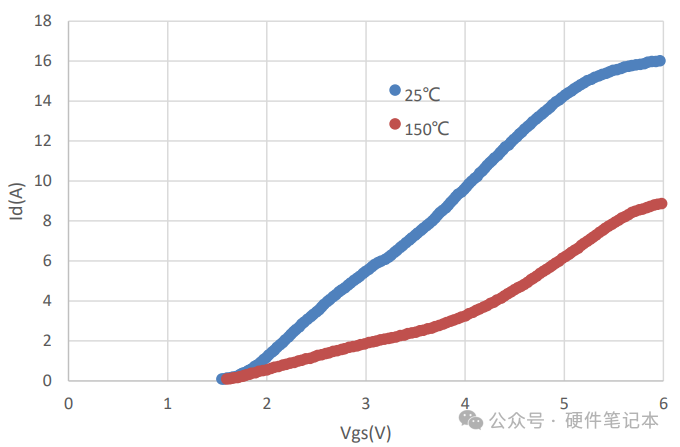

王工點評：“RDS(on)這個特性算是管子并聯的安全帶，不容易出現熱跑脫。”
王工提醒：“GaN玩的是高頻，Layout的一些細節要特別注意。”
王工補充：“在實際調試中，我們發現在驅動端加個小電阻（比如10~20Ω）靠近Gate，能有效抑制振鈴，效果很明顯。”有經驗的朋友可能已經用過了，還沒試過的下次可以試試看。
關注公眾號：硬件筆記本
03
雖然大小功率并聯的基本原理相通，但大功率應用有一些需要特別關注的地方。

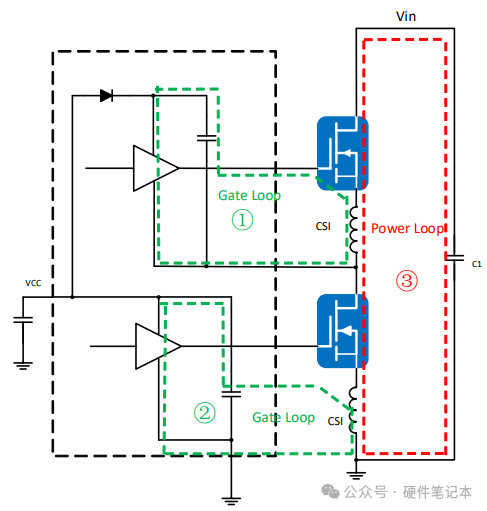

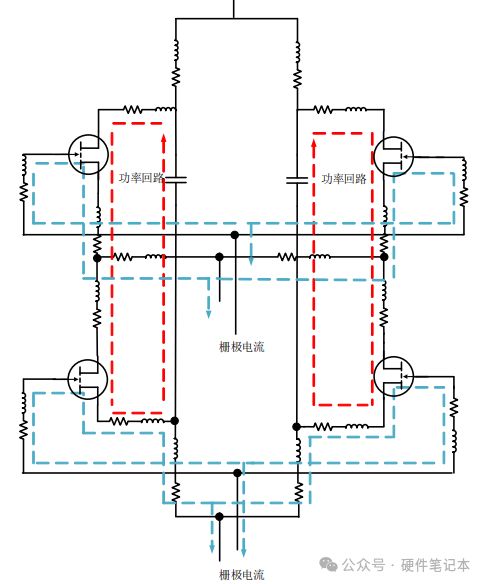

兩份文檔都從共源電感、功率回路、驅動回路這幾個核心要點出發進行闡述，這里就不贅述了，但大功率應用對細節的要求更加苛刻。
文檔里有個亮點：預留匯流條位置。

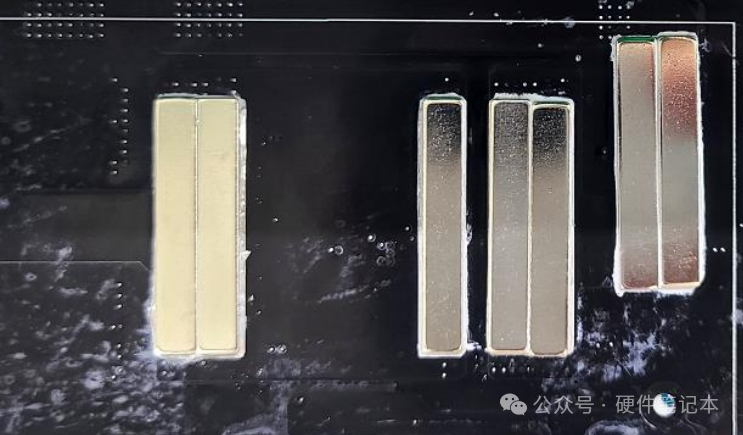

王工對此非常認同：“在大電流應用里，可能銅皮過電流能力不夠。預先在并聯器件之間留出開窗，后期需要時可以加焊或者焊上銅條，這是提升均流能力、實現熱均衡的神器，成本低效果還好，特別適合大功率場景。”

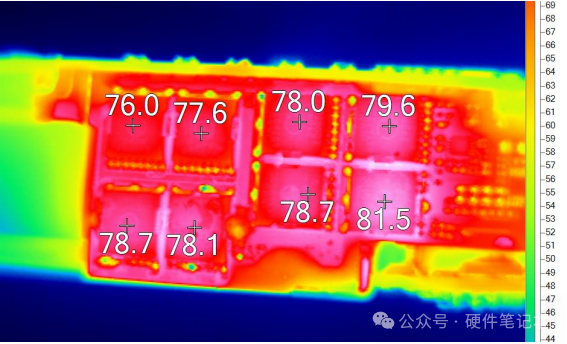

文檔中分享了一個前級PFC用兩顆INN650TA030AH并聯的3kW電源案例。測試結果顯示，兩顆管子的殼溫非常接近，這說明均流效果相當理想。

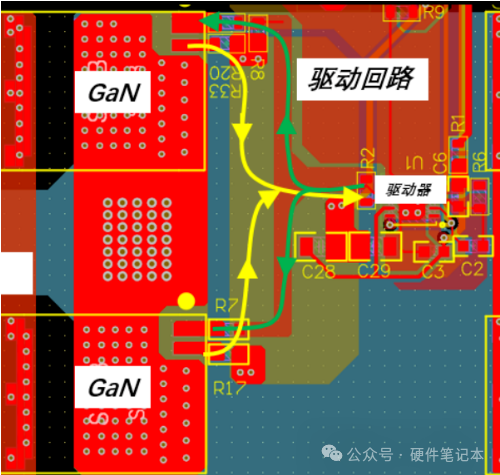

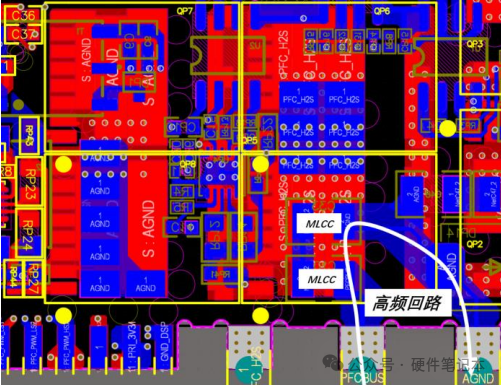

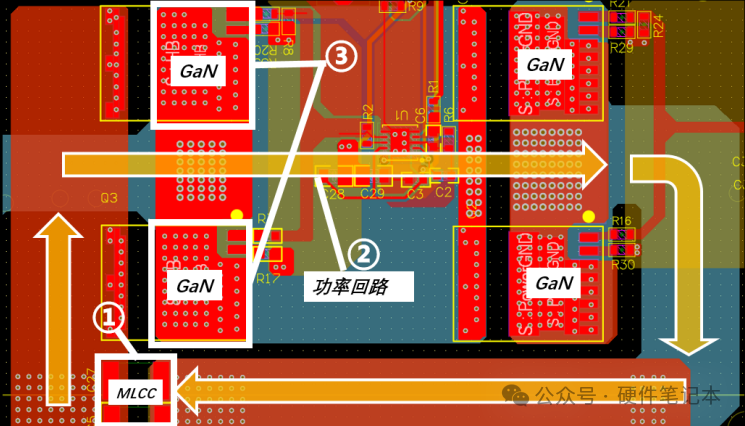

文檔從實戰角度分析：“這個案例成功的關鍵，就在于它嚴格遵循了上面說的Layout原則。你看它的PCB圖，功率回路對稱緊湊，驅動路徑清晰一致。大功率設計，有時候不是方案多新奇，而是把這些基礎的設計要點執行到位，系統自然就穩定了。”
在實際項目中，我們經常面臨無法實現完美對稱的情況。這時候就需要有所取舍。王工認為優先級應該是這樣的：
首先，共源電感的對稱性最重要，因?yàn)橹苯佑绊戦_(kāi)關同步性；
其次，功率回路的優化，關系到系統的效率和穩定性；
最后，柵極回路的一致性，雖然也重要，但影響相對較小。
04
在調試階段，建議大家使用熱像儀來觀察并聯器件的溫度分布。這是最直觀、最有效的均流效果評估方法。先從小電流開始測試，慢慢加載，同時監測各個器件的溫升情況。如果發現溫度不均勻，就要回頭檢查L(zhǎng)ayout對稱性或驅動參數配置。

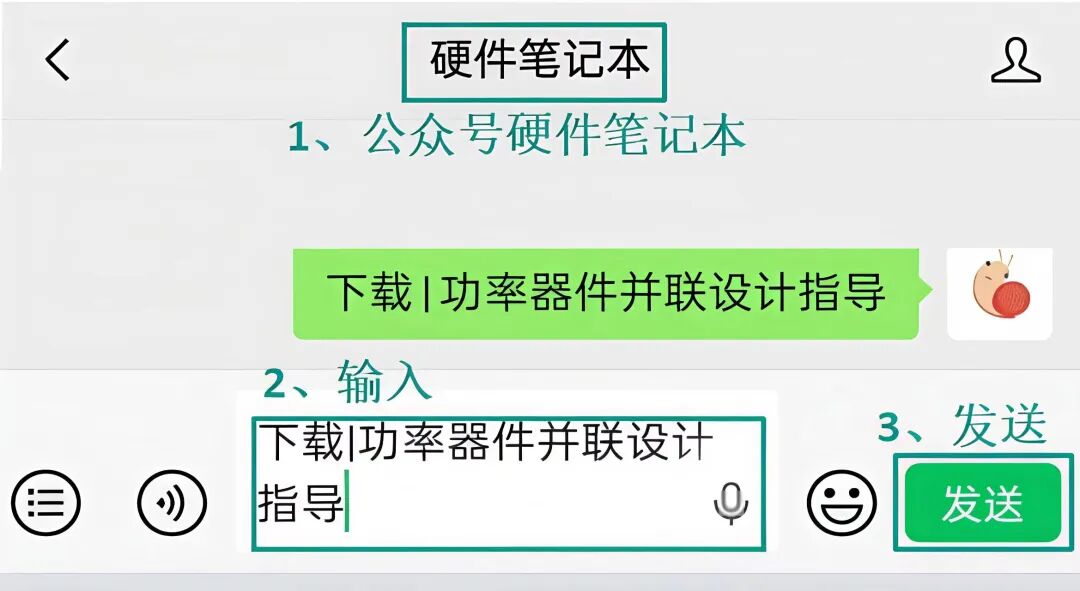

關注公眾號：硬件筆記本，并在公眾號里發送對應的下載關鍵字獲取下載鏈接
