1. 本應用基于睿擎派，實現了對無人機目標的實時跟蹤，并將跟蹤結果用于驅動兩軸轉臺完成自動指向。主要功能包括：使用 FD-SST 算法在視頻流中實時跟蹤無人機目標，輸出目標在圖像中的坐標。
2. 通過 UDP 將視頻流傳輸給上位機。
3. 通過 RPMsg 將坐標共享給 RT-Thread，RT-Thread 通過 RS485 協議與轉臺進行交互。
● 本應用基于 RK3506 的 AMP 架構：Linux 核： 負責高計算量任務，如視頻處理、FD-SST 跟蹤、通訊協議棧等。
● RT-Thread 實時核 (RTOS)： 負責實時性要求高的控制邏輯，例如轉臺控制指令下發。
1. RT-Thread 在本系統中承擔關鍵作用，主要用于實時獲取坐標、解析、生成指令，并通過 RS485 以固定周期、穩定時序發送給轉臺內部伺服控制器。我們希望 RS485 命令發送周期穩定，延遲一致，不被其他任務阻塞以及串口發送時序可靠。因為一旦發送間隔不穩定，轉臺可能會表現為抖動、向目標指向延遲變大等問題。RT-Thread 是輕量級嵌入式實時操作系統，具備以下優勢：實時性強（低延遲、低抖動）。
2. 任務調度是確定性的。
3. 高優先級任務不會被非關鍵任務延遲。
4. 中斷響應非常迅速。
5. 在本項目中，RT-Thread 的具體作用總結為：實時坐標接收 (RPMsg)，保證坐標數據不延遲、不丟幀。
6. 轉臺動作指令生成。
7. RS485 通信的穩定發送。

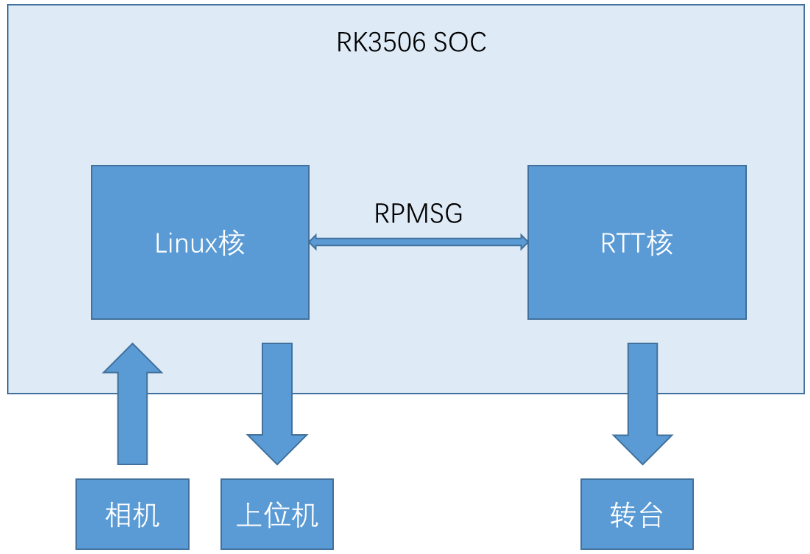

● 整體硬件框架如下：主控芯片： RK3506CPU0, CPU1：用于 Linux 核。
○ CPU2：用于 RT-Thread 核。
● 視頻采集： 通過相機采集視頻數據（由于睿擎派和紅外相機適配問題，本項目采用將視頻保存在本地的形式，作為 FD-SST 算法的輸入），在 Linux 核上實現。
● 數據通信： 通過網線、UDP 協議，把跟蹤結果實時傳遞給上位機，在 Linux 核上實現。
● 轉臺控制： 通過串口，根據坐標框在視頻中的位置轉換為相應指令，發送給轉臺，這部分在 RT-Thread 核上實現。

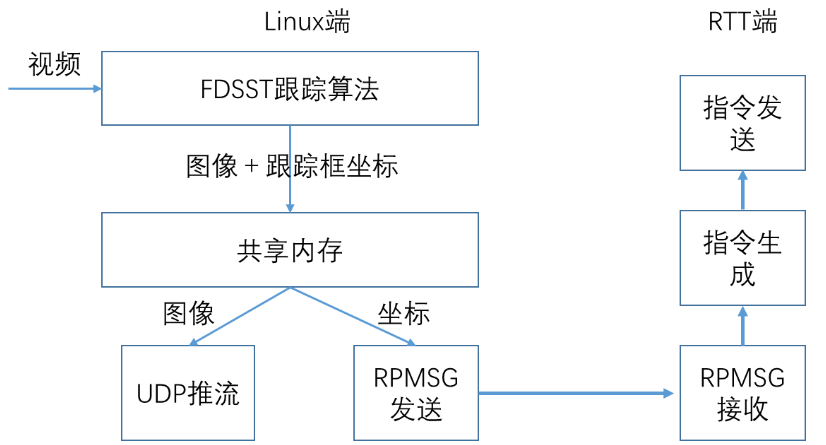

1. 整體軟件框架分為 Linux 部分和 RT-Thread 部分。Linux 部分：Linux 端運行于 RK3506 的 CPU0 和 CPU1，負責攝像頭視頻采集、FD-SST 單目標跟蹤、數據共享中轉、RPMsg 通信及 UDP 視頻流轉發。系統采用多進程 + 共享內存 + IPC 通信機制，實現圖像、坐標與數據傳輸任務的解耦，使整個結構穩定、高效且易擴展。Linux 端包含以下三個獨立進程：FD-SST 進程： 圖像處理與目標跟蹤核心進程。
2. RPMsg 發送進程： 向 RT-Thread 實時核傳遞坐標。
3. UDP 視頻進程： 將視頻幀發送到上位機顯示。
4. Linux 端采用“三進程 + 共享內存”的高效架構，將圖像采集與 FD-SST 跟蹤、RPMsg 坐標發送、UDP 視頻流發送三個核心任務徹底解耦。這種結構充分利用了多核資源，減少各任務之間的阻塞，提高整體系統的實時性與穩定性。RT-Thread 部分：RT-Thread 在本系統中主要承擔實時控制與執行層的角色，通過定時調度機制實現對轉臺的穩定控制。整體軟件框架可分為五個關鍵模塊：主控制線程、RPMsg 通信模塊、坐標隊列與數據管理模塊、控制策略模塊、RS485 指令下發模塊。整體流程如下所示：RPMsg 接收線程從 Linux 獲取最新目標坐標 → 存入坐標緩存。
5. 控制主線程每 20 ms 運行一次。
6. 控制線程從緩存讀取目標坐標。
7. 調用控制策略模塊計算需要輸出的轉臺動作（角度）。
8. 通過 RS485 模塊將指令發送到轉臺伺服控制器。
9. 轉臺執行動作 → 云臺跟蹤無人機。
10. 下一個 20 ms 周期繼續執行。
● 功能說明： 負責攝像頭采集視頻幀，并對每幀圖像進行 FD-SST 單目標跟蹤。考慮到 RK3506 板上資源有限且無 NPU，未采用 YOLO 等重型算法，而是直接給定框選初始目標區域 (ROI)，之后持續進行跟蹤。將每一幀的原始圖像（用于 UDP 發送）和目標坐標（用于 RPMsg）寫入系統共享內存供其他進程實時讀取。
● 算法原理： FD-SST (Feature-Driven Spatial-Selective Tracking) 是一種輕量級、魯棒性強的單目標跟蹤算法。它以模板匹配為核心，通過特征提取、候選區域生成、空間選擇與自適應更新實現對高速移動目標的穩定跟蹤。其核心思想是在上一幀目標位置附近快速搜索候選區域，通過特征相似度找到最優匹配區域，并按一定原則更新目標模板，以此減少運算量。
● 功能說明： 從共享內存中獲取最新視頻幀，將視頻幀編碼并通過 UDP 發送給上位機展示。會疊加跟蹤框以提高可視化效果。該模塊與 RPMsg 通道、FD-SST 進程互不阻塞，網絡波動不會影響算法邏輯。
● 功能說明： 每幀從共享內存中讀取最新的目標中心坐標，將坐標進行數據打包后，通過 RPMsg 虛擬通道發送到 RT-Thread 實時核。保證坐標數據以低延遲方式抵達實時控制端。
● 功能說明： 該模塊實現了從“獲取目標坐標 → 計算動作指令 → 控制轉臺執行”的完整實時閉環控制。模塊通過 RPMsg 接收坐標并更新本地緩沖區。內部構建了一個高優先級控制線程，以固定 20 ms 的周期運行，讀取最新坐標，根據目標偏差計算轉臺的角度或角速度指令，并通過 RS485 下發指令給轉臺伺服系統。
請訪問原文獲取視頻：
https://club.rt-thread.org/ask/article/85cbbe0e6497989a.html
這里考慮到fdsst算法的輸入是本地視頻，轉臺的轉動沒有實際意義，因此轉臺控制部分只是簡單做了一個定時發送485指令的效果。
7.代碼地址
請訪問原文獲取地址：
https://club.rt-thread.org/ask/article/85cbbe0e6497989a.html

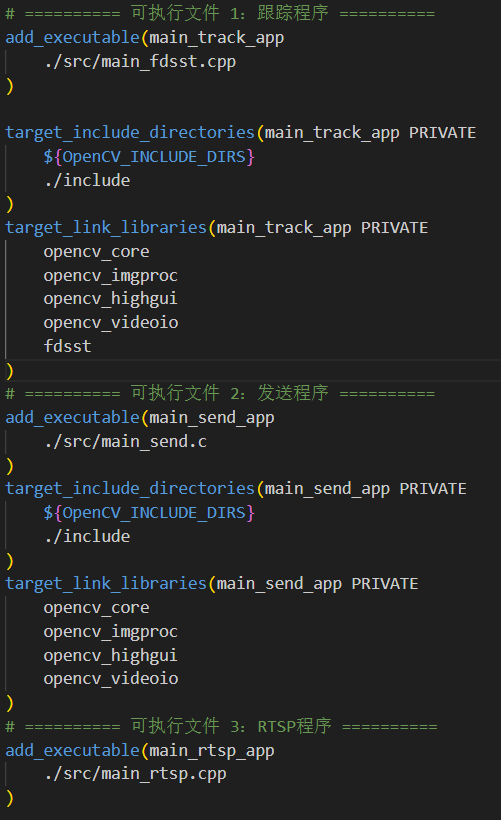

1. 本項目基于睿擎派的 AMP 架構，通過在 Buildroot 系統配置中加入 OpenCV、H264、FFmpeg 等相關配置，實現了在 Buildroot 系統內對無人機目標的跟蹤效果。同時利用 RPMsg 作為 RT-Thread 和 Linux 之間的交互手段，將需要嚴格定時控制的部分放在 RT-Thread 中，充分發揮其中斷延遲低、任務切換快的優勢。開發中遇到的問題與展望：內部存儲空間較小，配置 Buildroot 后需調整 parameter.txt中的內存分配。
2. RK3506 的算力資源有限，未來希望基于 RK3588 等帶有 NPU 的芯片，以便部署神經網絡圖像算法。
3. 希望增加 MIPI 等視頻接口，方便圖像采集工作。
