通用嵌入式軟件架構分層設計思想！

星標公眾號，讓嵌入式知識 “投喂” 不停歇！

大家好，我是雜燴君。

最近后臺好多朋友催更呀～

有人說 “能不能聊聊 STM32、GD32 這些常用單片機的代碼分層設計？寫項目時總亂糟糟的”！

這不就安排上了～ 今天咱們就聚焦 “通用嵌入式軟件架構分層” 這個實用技巧，聊聊怎么把項目代碼分層得明明白白的、維護起來不頭疼～

1. Arch-Platform-Target三層抽象

嵌入式系統中的 Arch-Platform-Target 三層抽象是一種常用的軟件架構設計模式，用于提高代碼的可移植性和可維護性。

1.1 Arch層（架構支持層）

Arch架構支持層是最底層，與硬件直接相關。它包含了針對特定處理器架構的代碼，例如ARM、MIPS等。這一層通常包括中斷處理、上下文切換、內存管理單元（MMU）配置、緩存控制等。Arch層為上層提供了統一的硬件抽象接口。

主要職責：

• CPU架構相關代碼
• 編譯器/匯編器支持
• 核心系統初始化

1.2 Platform層（平臺抽象層）

Platform平臺抽象層位于Arch層之上，Target層之下。通過Arch層提供的接口來訪問硬件，同時為Target層提供統一的平臺服務接口。

主要職責：

• 硬件抽象和驅動封裝
• 提供統一的硬件訪問接口
• 屏蔽底層硬件差異

1.3 Target層（目標應用層）

Target目標應用層屬于上層，實現具體的業務邏輯和功能。Target層通過Platform層提供的服務來訪問硬件，因此當硬件平臺改變時，只需要修改Platform層和Arch層，

而Target層的代碼可以保持相對不變。

2. 實際項目常見分層思想

Arch-Platform-Target是個核心分層思想，實際項目中，可能還包含OSAL（系統抽象層）、Services（基礎組件服務）等模塊。

嵌入式小型項目（單一 RTOS、少量外設）：Platform 下可能直接包含OSAL、Services，目錄簡單、上手快。如：

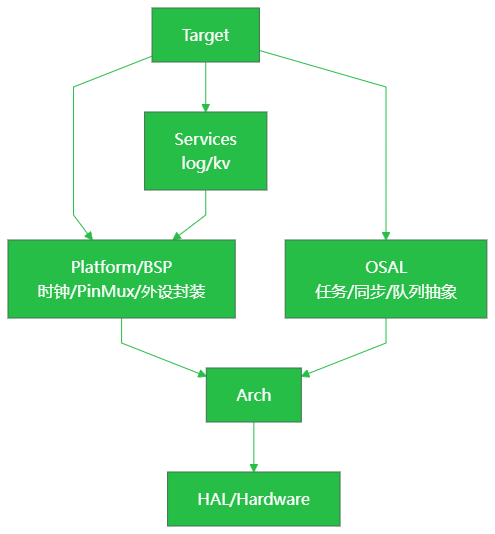

嵌入式中大型項目（可能換 RTOS/芯片）：OSAL 、Services獨立于 Platform，同屬于中間層。Platform 專注板級與外設封裝，OSAL 專注 RTOS API 抽象，Services專注于各種基礎組件及中間件的管理。如：

進一步放大細分：

• Arch：啟動、異常、時基。

• BSP/Platform：板級時鐘、PinMux、外設驅動抽象。

• OSAL：任務/同步/隊列/內存適配。

• Services/Middleware：log、cli/shell、kv/存儲、文件系統、網絡協議棧、OTA、安全等。

• Target/App：業務域。

• 可選：HAL（MCU 廠商層）與 Driver Framework（如 device tree/board cfg）單獨放，防止業務碰到寄存器。

3. STM32+RTOS項目的分層設計案例

下面結合 STM32 + RTOS 給出一個體現 Arch-Platform-Target 的職責分離的目錄規劃和代碼示例：

3.1 工程目錄設計

stm32_project/
├── arch/                       # CPU/架構相關
│   └── arm/cortex-m0/
│       ├── startup_gcc.s       # 啟動與向量表
│       ├── system_stm32f0xx.c  # 時鐘/系統初始化
│       └── arch_port.c         # SysTick、臨界段封裝
├── platform/                   # 平臺/Board 支持
│   └── stm32f072/
│       ├── bsp_clock.c
│       ├── bsp_gpio.c
│       ├── bsp_uart.c
│       └── platform_init.c     # 統一平臺初始化入口
├── osal/                       # OS 抽象層（屏蔽不同 RTOS）
│   ├── osal.h                  # 統一任務/互斥/隊列接口
│   ├── osal_freertos.c         # FreeRTOS 適配實現
│   └── osal_port.h             # 基礎類型、錯誤碼
├── services/                   # 常用系統組件
│   ├── log/
│   └── kv/
├── external/                   # 第三方庫（協議棧/文件系統/安全等）
│   ├── lwip/
│   ├── mbedtls/
│   └── littlefs/
├── target/                     # 業務/應用
│   └── app/
│       ├── main.c              # 任務創建、啟動調度
│       └── app_led.c           # 具體業務
├── freertos/                   # FreeRTOS 內核與移植
│   ├── CMSIS/                  # 官方 CMSIS 頭文件
│   ├── portable/GCC/ARM_CM0/   # FreeRTOS Cortex-M0 移植層
│   └── FreeRTOSConfig.h
└── drivers/                    # MCU HAL 庫
    └── stm32f0xx_hal/

分層約束：

• Arch 僅處理與核心架構相關的啟動、時鐘、異常向量、SysTick 驅動，不直接操作業務外設。
• Platform 負責芯片外設封裝（GPIO、UART、I2C 等）和板級資源命名，向 Target 暴露統一 API。
• Target 只依賴 Platform 提供的接口做業務，不直接引用 HAL/寄存器。

3.2 關鍵代碼示例

Arch 層：SysTick 驅動 FreeRTOS 時基

arch/arm/cortex-m0/arch_port.c

Arch 層只負責把內核時鐘和中斷接好，具體任務調度邏輯由 FreeRTOS 內核完成。更換 RTOS 時，Arch 層需要少量調整。

Platform 層：封裝 LED

platform/stm32f072_nucleo/bsp_gpio.c

Platform 層對外暴露 platform_led_*等統一接口，Target 層不感知 HAL 細節。

Target 層：創建任務并調用平臺接口

target/app/app_led.c

target/app/main.c

Target 層只依賴 Platform 的初始化與業務 API，后續如果換成 GD32 或更換板載外設，僅需改動 Platform 與 Arch，不影響業務代碼。

OSAL 層：統一 RTOS 抽象

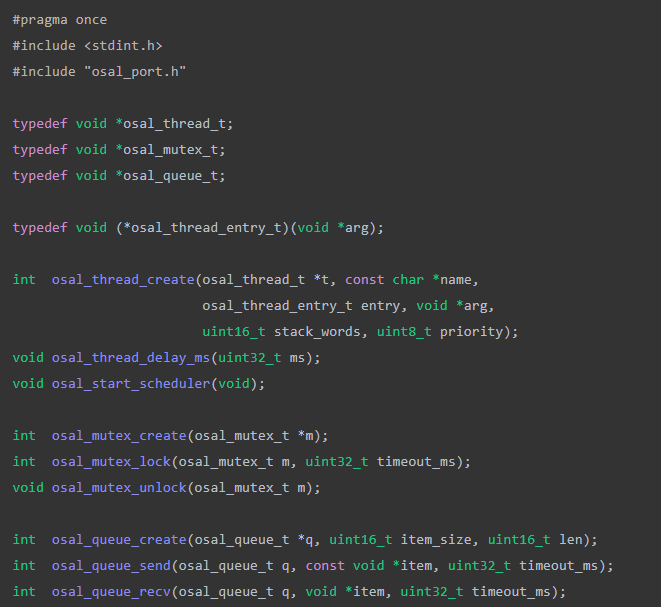

osal/osal.h

osal/osal_freertos.c（適配 FreeRTOS）

#include"osal.h"
#include"FreeRTOS.h"
#include"task.h"
#include"queue.h"
#include"semphr.h"

intosal_thread_create(osal_thread_t *t, constchar *name,
                       osal_thread_entry_t entry, void *arg,
                       uint16_t stack_words, uint8_t priority)
{
    if (xTaskCreate(entry, name, stack_words, arg, priority, (TaskHandle_t *)t) != pdPASS)
        return OSAL_ERR_FAIL;
    return OSAL_OK;
}

voidosal_thread_delay_ms(uint32_t ms)
{
    vTaskDelay(pdMS_TO_TICKS(ms));
}

voidosal_start_scheduler(void)
{
    vTaskStartScheduler();
}

intosal_mutex_create(osal_mutex_t *m)
{
    *m = xSemaphoreCreateMutex();
    return *m ? OSAL_OK : OSAL_ERR_FAIL;
}

intosal_mutex_lock(osal_mutex_t m, uint32_t timeout_ms)
{
    return xSemaphoreTake((SemaphoreHandle_t)m, pdMS_TO_TICKS(timeout_ms)) == pdTRUE ? OSAL_OK : OSAL_ERR_TIMEOUT;
}

voidosal_mutex_unlock(osal_mutex_t m)
{
    xSemaphoreGive((SemaphoreHandle_t)m);
}

intosal_queue_create(osal_queue_t *q, uint16_t item_size, uint16_t len)
{
    *q = xQueueCreate(len, item_size);
    return *q ? OSAL_OK : OSAL_ERR_FAIL;
}

intosal_queue_send(osal_queue_t q, constvoid *item, uint32_t timeout_ms)
{
    return xQueueSend(q, item, pdMS_TO_TICKS(timeout_ms)) == pdTRUE ? OSAL_OK : OSAL_ERR_TIMEOUT;
}

intosal_queue_recv(osal_queue_t q, void *item, uint32_t timeout_ms)
{
    return xQueueReceive(q, item, pdMS_TO_TICKS(timeout_ms)) == pdTRUE ? OSAL_OK : OSAL_ERR_TIMEOUT;
}

OSAL 封裝線程、延時、互斥、隊列，并對外暴露統一的錯誤碼（在 osal_port.h 中定義 OSAL_OK/OSAL_ERR_FAIL/OSAL_ERR_TIMEOUT）。若切換到 RT-Thread 或 Zephyr，僅需新增對應 osal_xxx.c。

切換 RTOS的要點：

• 新增適配文件：osal/osal_xxx.c，實現與 osal.h 一致的 API。
• 調整啟動與時基：Arch 層改為調用新RTOS的啟動入口，并按新RTOS要求設置 SysTick/中斷優先級；移除 vTaskStartScheduler 相關邏輯。
• 配置與鏈接：替換 RTOS 源碼與配置文件（如移除 FreeRTOS 源，加入新RTOS源），在構建腳本中切換編譯宏（例如 -DUSE_RTTHREAD）。
• 檢查棧/優先級語義：如果不同RTOS優先級數值方向不同，適配時需在 OSAL 內部轉換，保證業務側傳入的“邏輯優先級”保持一致。
• 隊列/超時語義：確認阻塞超時單位（ms 或 tick），在 OSAL 內部做統一換算，避免業務層被不同 RTOS 語義影響。

4. 總結

嵌入式軟件中，合理的分層設計可以提升可移植、可維護、可測試性。可以用 Arch/Platform/OSAL/Services/Target 分層隔離硬件差異、RTOS 差異與業務邏輯。

分層帶來的實際收益：

• 可移植：更換 MCU（F0 -> F4 或 GD32）時，Target 基本不變，只需更新 Arch/Platform。
• 可維護：外設封裝集中在 Platform，避免業務層散落 HAL 調用。
• 可測試：Platform API 可在仿真或 PC Mock 中替換實現，便于單元測試業務邏輯。

4.1 QA

1. Q：OSAL 是必須的嗎？
   A：若項目只用一種 RTOS，可以不加 OSAL；但預期會換 RTOS（如 FreeRTOS ? RT-Thread），建議在早期就放 OSAL，后續只需替換適配文件，業務無需改動。
2. Q：Platform 層和驅動 HAL 的區別？
   A：HAL 是芯片廠的寄存器封裝；Platform 層在 HAL 之上做二次封裝并用統一命名（如 platform_led_toggle），對 Target 暴露一致接口，避免業務代碼直接依賴 HAL 細節。
