Y電容回路影響
某型5V/3.4A充電器，不同Y電容回路，垂直方向輻射相差6dB以上。
實驗結果：某型5V3.4A充電器，不同Y電容回路，垂直方向輻射相差6dB以上。
原因分析：Y電容將流過變壓器的共模電流旁路為差模電流以改善EMI，該回路為輻射干擾源，回路面積越小EMI越好。

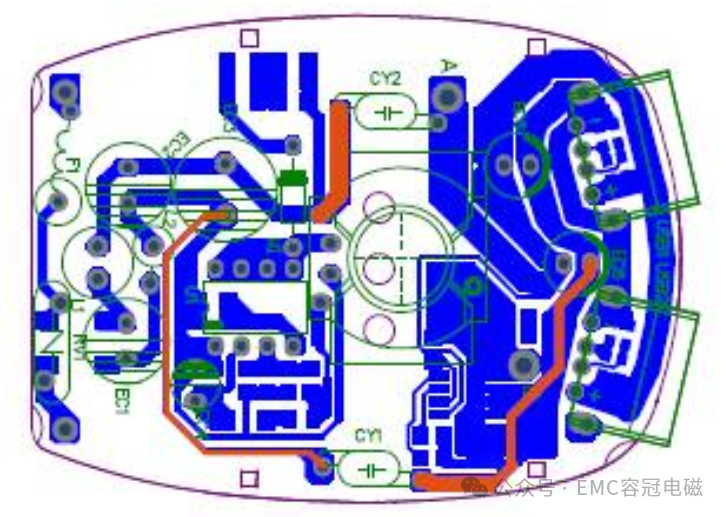

基于某型5V3.4A充電器PCB布線

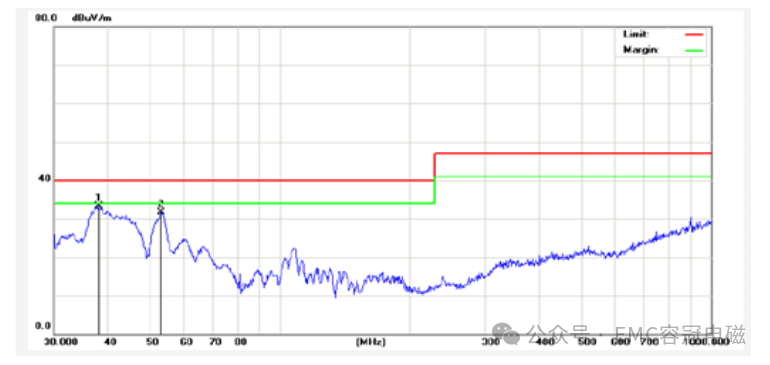

CY1回路輻射測試結果（CY1=1nF，移除CY2）

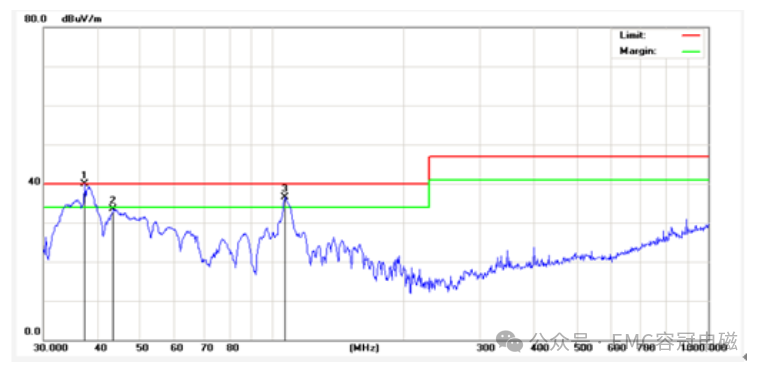

CY2回路輻射測試結果（CY2=1nF，移除CY1）
RCD回路影響
實驗結果：基于某型5V3.4A充電器，不同RCD吸收回路布線，垂直方向輻射相差10dB以上。
原因分析：主開關管漏極為強干擾源，RCD吸收用以減弱此干擾量，RCD越靠近漏極輻射量則越小。

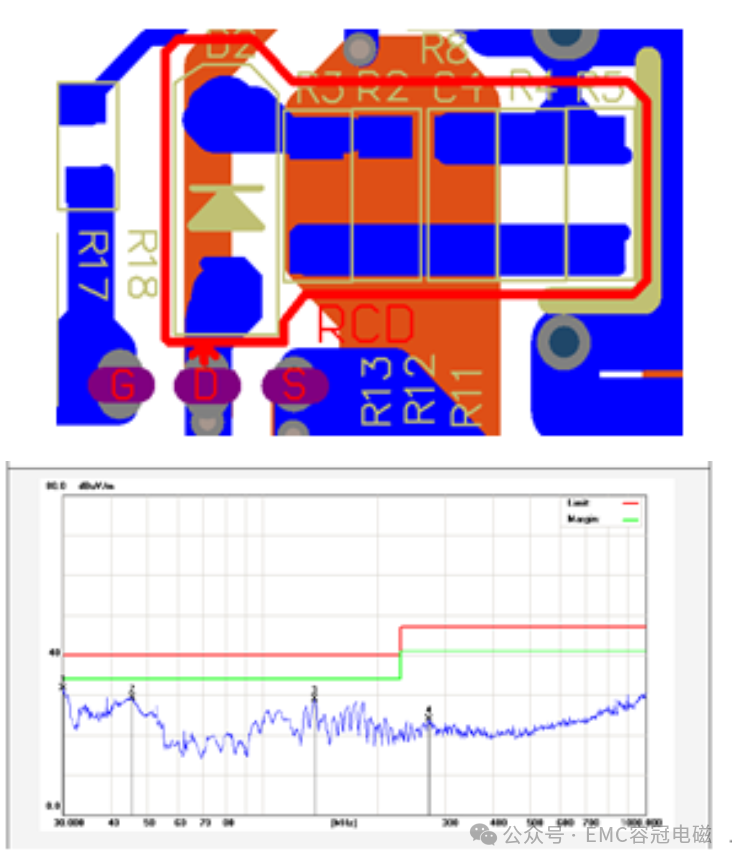

RCD吸收遠離主開關管漏極PCB布線及輻射測試結果。

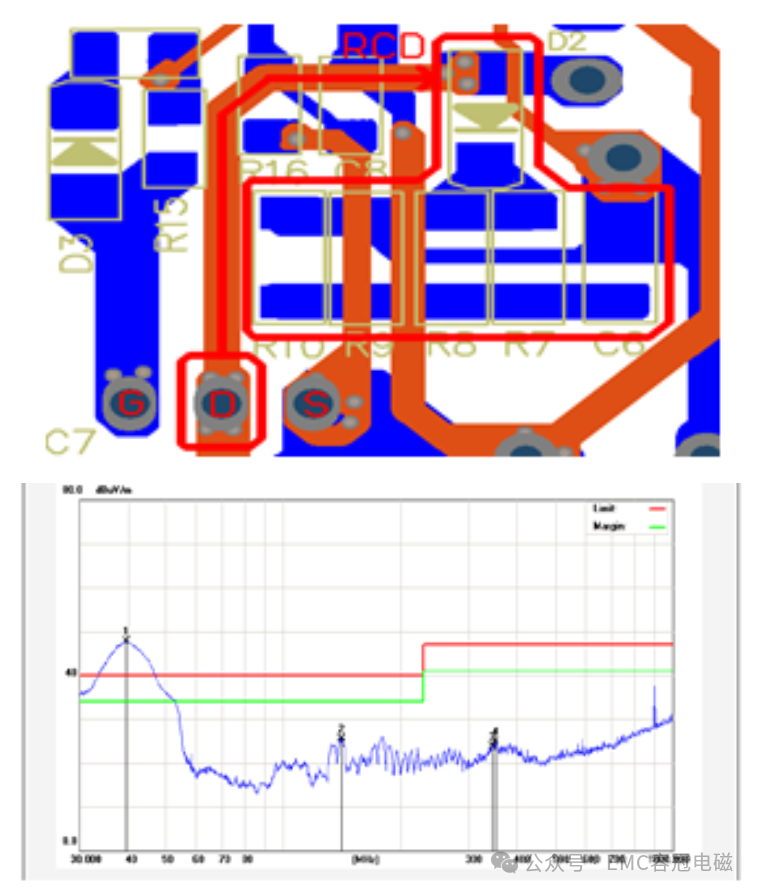

RCD吸收靠近主開關管漏極PCB布線及輻射測試結果。
