繼聯合電子在2023年批產X-PIN電機后，X-PIN這一繞組技術路線獲得了越來越多客戶認可，市場熱度一度不減。聯合電子持續深化技術布局，構建起"DX-PIN & UX-PIN"雙技術平臺架構。

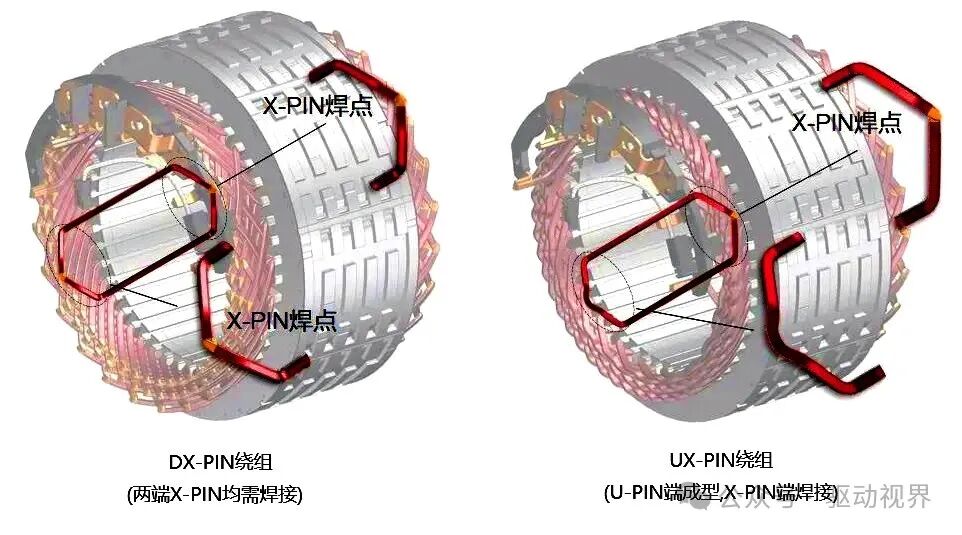

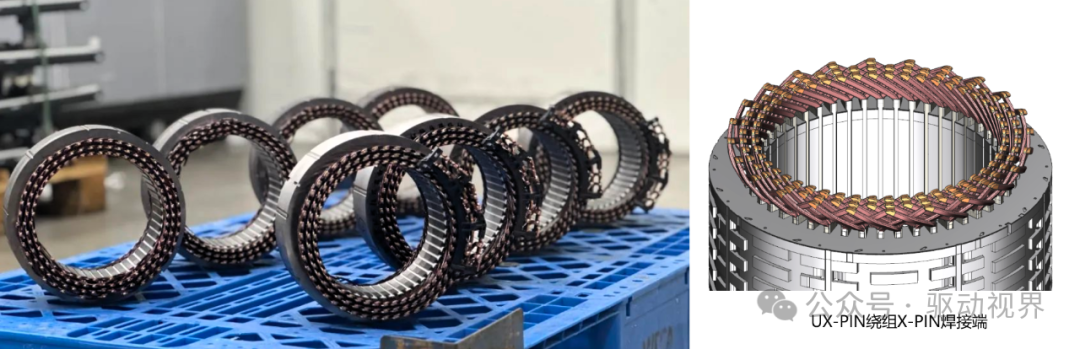

聯合電子的DX-PIN（Double X-PIN，雙邊X-PIN繞組）源于I-PIN繞組平臺的進化，PIN線采用直線插線的方式，相比于U-PIN(HairPIN發卡繞組)具有更高的電機槽滿率，從而帶來更高的效率。但是考慮到市面上一部分客戶已有的電機方案為U-PIN設計，為了適配客戶原有的設計平臺，聯合電子又在原X-PIN繞組基礎上孵化出新的技術平臺——UX-PIN。UX-PIN創新融合U-PIN與X-PIN雙技術優勢，突破既有設計平臺兼容性瓶頸，為行業提供柔性升級路徑。
UX-PIN所采用的多項技術。其中，鐵芯部分采用非晶合金+納米涂敷+無漆絕緣，熱管理方面采用槽內環繞直冷+磁鋼浸沒直冷雙循環架構的冷卻方式，結構革命采用的是多向復合鐵芯+雙層共軌扁線+雙端短距+ 3C磁鋼拓撲+多功能集成軸。如此多功能帶來的一個突出優勢是，全新UX-PIN電機做高轉速達到5萬轉。

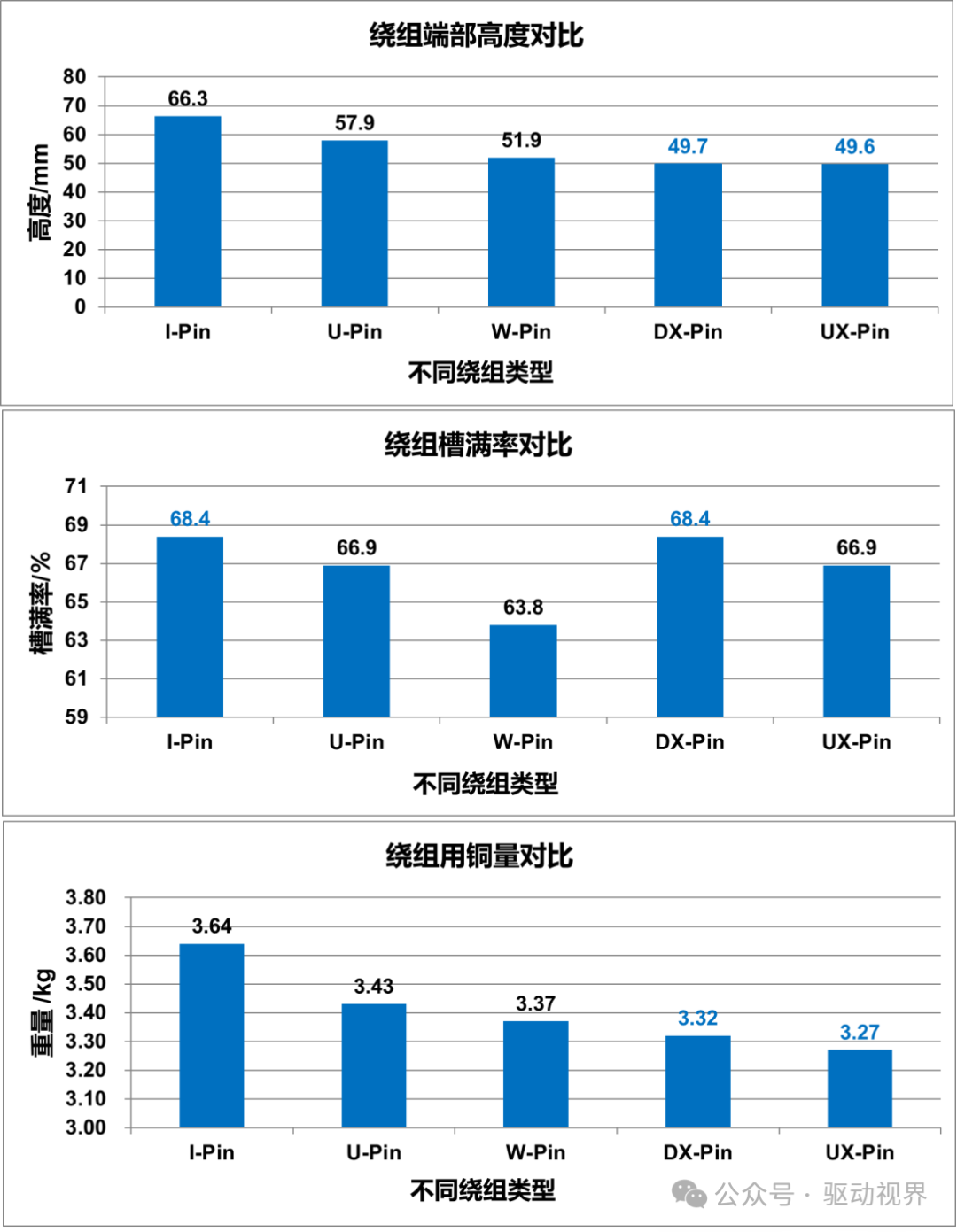

在相同的PIN線寬度下，DX-PIN繞組與UX-PIN繞組與市場上其它繞組技術相比，其繞組端部高度、槽滿率以及銅線耗量均占有明顯的技術優勢：
1）智能集成化設計：基于參數化和結構化繞組模型，實現NTC溫度傳感器、高壓出線系統與發卡繞組立體集成，簡化生產工藝，同時降低生產成本；
2）雙端短距拓撲架構：對發卡端折彎形狀的設計優化，通過跨層槽位連接技術創新，實現繞組端部高度二次壓縮，減少端部空間的占用，提高了NVH性能；

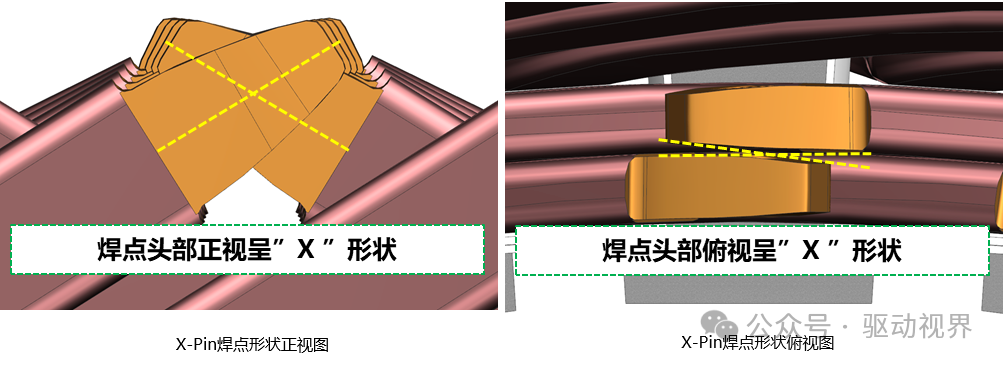

3）工藝標準化突破：X-PIN側采用全對稱PIN線連接矩陣，兼具工業美學設計和產品一致性及可靠性體現。
DX-PIN與UX-PIN相比其它繞組技術，以某140kW電機產品為例 ：
1）其端部高度可獲得2.3mm~16.7mm的包絡優勢；
2）DX-PIN技術在槽滿率方面繼承了I-PIN繞組的優點，可以達到最高的68.4%，而槽滿率是決定電機扭矩、功率以及效率性能的關鍵指標；
3）銅線耗量方面，由于DX-PIN與UX-PIN軸向包絡最小，銅線耗量可減少0.1kg~0.37kg，降低原材料成本。
第三代寬禁帶半導體（如SiC）已經在車用逆變器中廣泛應用，但高開關速度對功率回路寄生雜感要求嚴苛。
近年來，通過模塊內部結構優化設計，傳統的功率模塊封裝已經可以實現較低的雜感，然而傳統功率模塊已觸及封裝瓶頸——進一步降雜感會導致結構復雜、成本激增等問題，需要創新技術，降低寄生雜感，釋放寬禁帶半導體性能。
我們把功率模塊、熱管理組件、母線電容為基礎，可選電流傳感器、驅動板等在內的子系統稱之為功率磚。

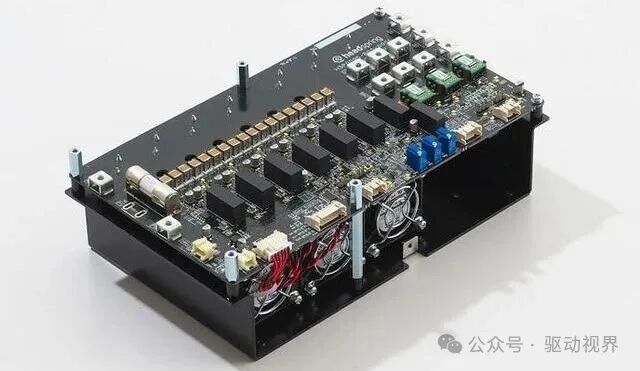

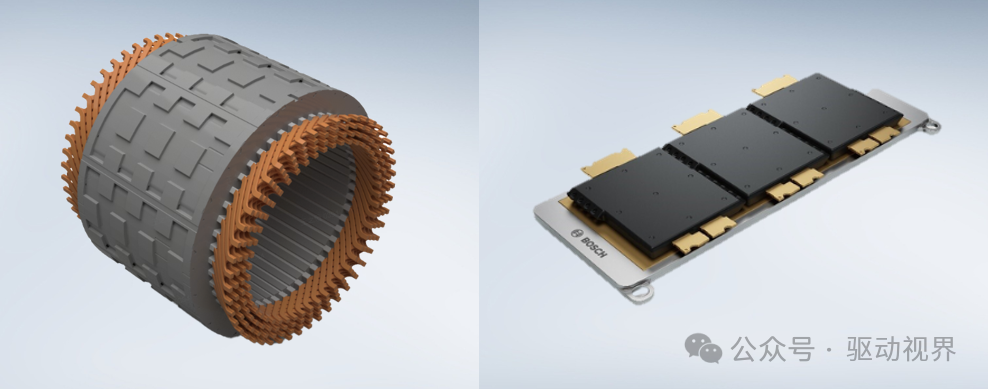

為將嵌入式PCB封裝技術從理論轉化為可量產的核心產品，聯合電子基于嵌入式功率PCB技術的逆變磚產品（Embedded Power Brick Edge）實現了四方面的關鍵技術創新：
1）散熱設計實現熱阻最優
“結構簡化+工藝創新”：采用非對稱嵌埋技術配合外絕緣連接，采用已量產驗證的高導絕緣壓接技術，實現嵌入式PCB與水冷板高效熱傳導，實測熱阻可追平最短散熱路徑的傳統功率模塊封裝。
2）低雜感設計實現1nH水準
通過系統全局優化設計實現低雜感：PCB內部通過多層精密疊層實現主功率回路正負極最大化重疊；功率端子采用厚銅嵌埋并直連母線電容銅排，配合母線電容內部銅排全疊層設計，構建最短導流路徑。功率模塊寄生雜感低至1nH。
3）可靠性方面：成熟技術復用+跨界合作
可靠性方面，功率模塊水道連接采用高導絕緣壓接技術，該技術已經在聯合電子的上一代功率模塊中量產，技術成熟度高；與頂尖PCB供應商深度合作，融合雙方功率模塊封裝設計和PCB生產工藝，提升PCB抗溫變分層能力、高電壓應力的能力。
4）集成驅動、保護與控制

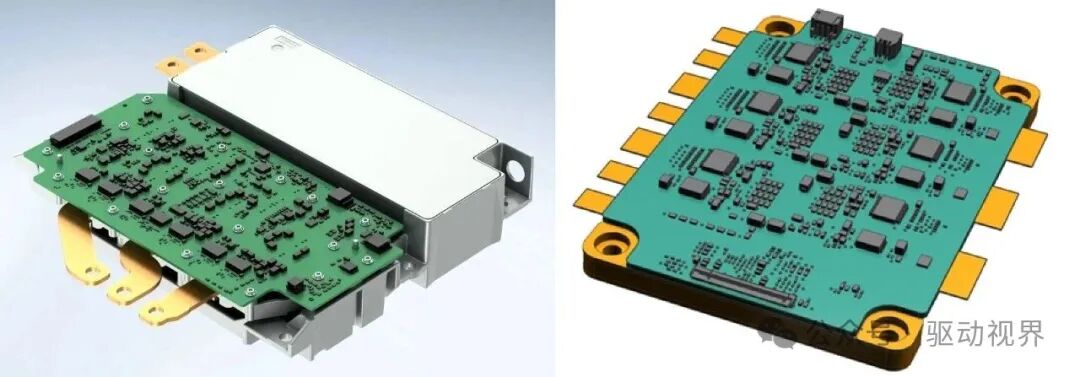

聯合電子嵌入式逆變磚采用嵌入式功率PCB與驅動電路集成技術，在嵌入功率PCB上集成了驅動電路、保護電路、信號采集和輔助電源等，使功率模塊與驅動電路的高度降低70%，實現高功率密度。
聯合電子嵌入式逆變磚的技術創新集中體現在極致效率與超高功率密度兩方面：
1）低開關損耗、高效率
隨著系統寄生雜感的顯著降低，SiC的開關速度可以調得更加激進，有利于大幅度降低功率模塊的開關損耗。極致低寄生雜感對于逆變器的好處：
①高效率：由于更高的開關速度，嵌入式逆變磚可將SiC開關損耗做到最低，將SiC的效率發揮到極致，CLTC工況效率約為99.5%。
②高性能：逆變器輸出相同峰值電流所需要的SiC芯片面積更小。從聯合電子的試制樣品的實測數據來看，峰值電流工況下，嵌入式逆變磚對比未優化雜感的功率模塊，開關損耗降低超過一半；對比極致優化雜感設計的功率模塊，開關損耗仍降低30%，約占總損耗的13%。
③高工作電壓：由于低寄生雜感，SiC開關產生的電壓尖峰小，相同耐壓的功率芯片，可支持更高的母線工作電壓。
2）高集成度、高功率密度
除了在性能具備優勢，嵌入式功率PCB還具備集成驅動與控制的可能性。聯合電子第二階段試制的嵌入式功率PCB逆變磚集成了控制電路，并引入多項新技術：超高集成度：嵌入式功率PCB深度集成輔助電源、驅動電路、保護電路、傳感器及采樣電路；采用系統封裝電源芯片以及無磁芯電流傳感器。

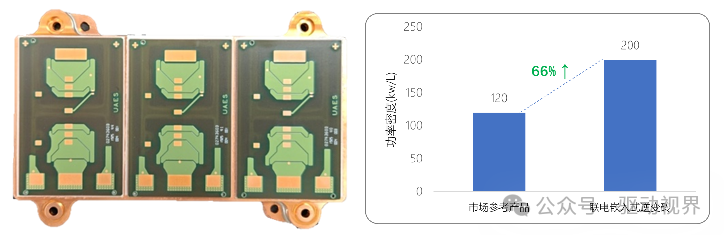

聯電嵌入式逆變磚功率覆蓋100kW~350kW，峰值功率密度最高達到200kW/L，與當前市面上最高功率密度的逆變器比提升了66%。

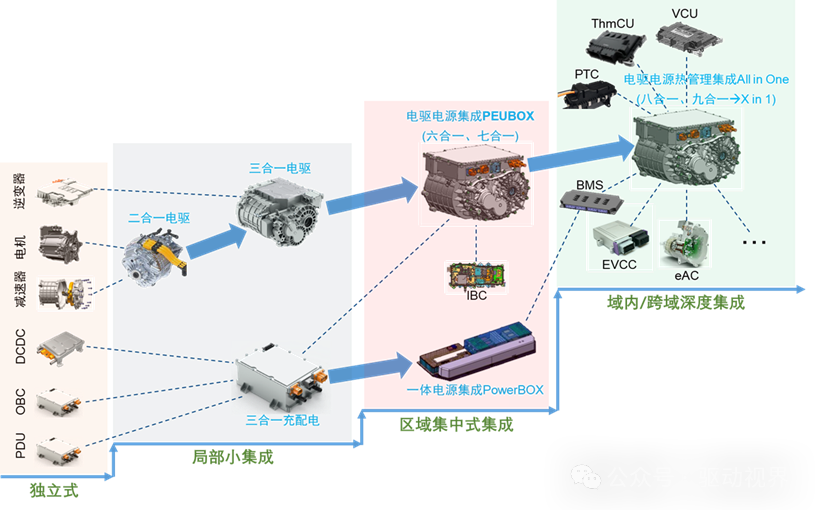

當前多合一是推動功率磚應用的主要因素。在多合一產品中，整車企業開始尋求與Tier1建立更加高效的合作模式，以功率磚為代表的關鍵子系統集成方式，能夠使得整車企業快速完成產品開發，同時增加供應鏈韌性。長期來看，嵌入式功率模塊的應用有望進一步推動功率磚產品的發展。
根據《中國節能與新能源汽車技術路線圖》，到2030年，鎂合金在乘用車中材料重量的比例將增加至4%，而汽車單車用鎂量將從15kg增至45kg。推動力主要是因為鎂合金殼體密度比鋁更低（鎂合金密度僅為鋁合金 2/3），同時成本比鋁便宜20%到30%。

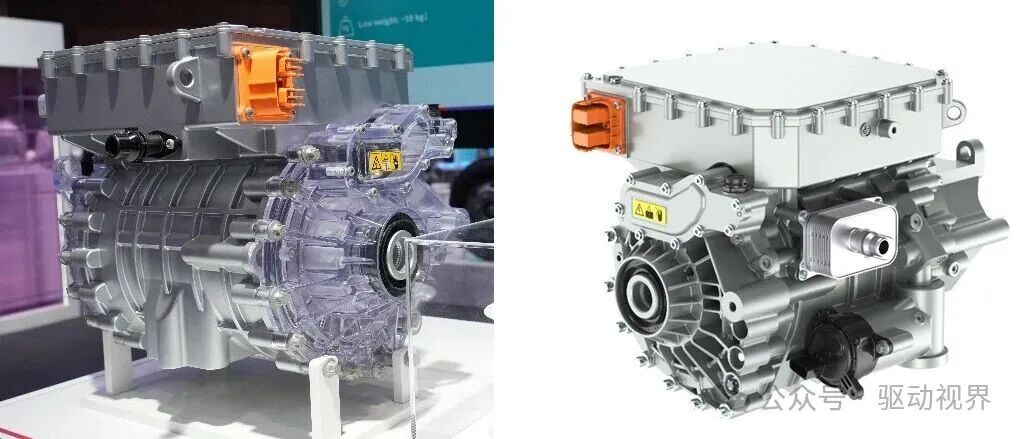

2025年7月，聯電發布“鎂合金電驅動橋”新品，改款鎂合金電驅動橋以鎂代鋁。聯電已針對鎂合金應用實現三大技術挑戰突破：
1）殼體剛度：鎂合金彈性模量僅為鋁合金的 60%，聯合電子通過結構優化，使殼體達到同等剛度水平。
2）殼體耐蝕性：針對鎂元素化學性質活潑、與鋼件產生電偶腐蝕、與乙二醇冷卻液反應等問題，聯合電子采用特殊設計與工藝，有效規避了腐蝕風險。
3）殼體耐高溫蠕變：聯合電子根據鎂合金在 120℃以上長期高溫與持續應力下的蠕變現象，進而采用特殊材料及工藝提升其性能，避免了塑性變形對功能造成影響。

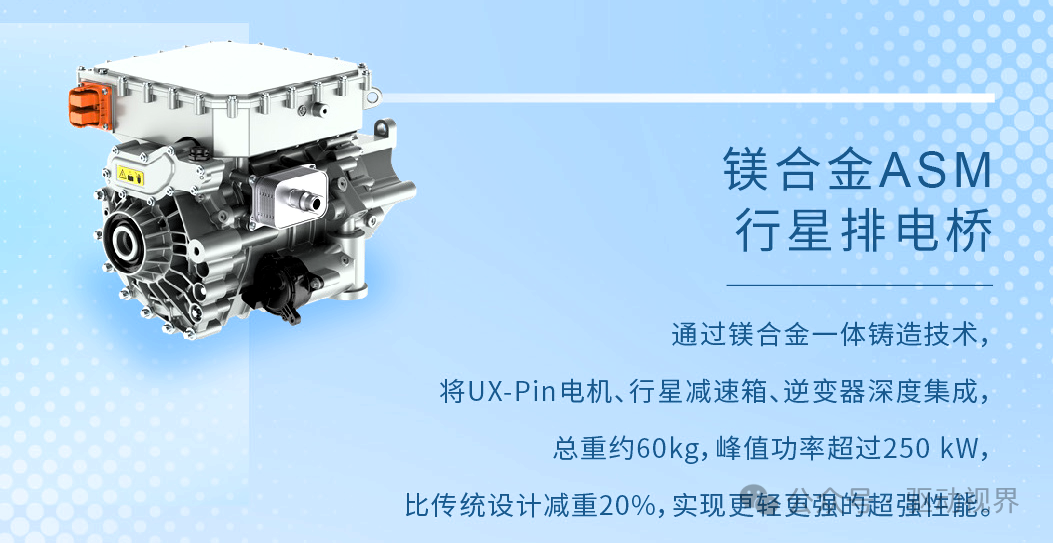

鎂合金材料帶來的輕量化優勢顯著：以電橋殼體（變速器、電機殼體、端蓋）為例，鋁合金版本重 25kg，鎂合金版本僅 17kg，單套減重 8kg，電驅動橋總重約 60kg，較傳統設計減重 20%。同時，功率密度突破 4.4kW/kg，峰值功率超 250kW。產品特點：
1）NVH表現佳：通過優化迭代，鎂合金電驅殼體可以達到鋁合金殼體的NVH水平。
2）耐腐蝕性表現佳：通過獨立水道的物理隔絕方案，徹底避免鎂合金與乙二醇冷卻液的化學反應風險。·
3）功率密度提升：同樣的電橋，殼體從鋁合金改為鎂合金，功率密度提升0.23kw/kg。在不改變電橋原有結構的前提下，僅通過更換殼體材質，就能實現電橋功率的提升。
4）提升續航里程：電橋殼體從鋁合金改為鎂合金，整體重量的減輕能夠降低車輛能耗。經實測，搭載鎂合金電驅后，車輛百公里電耗降低了 4.2%。

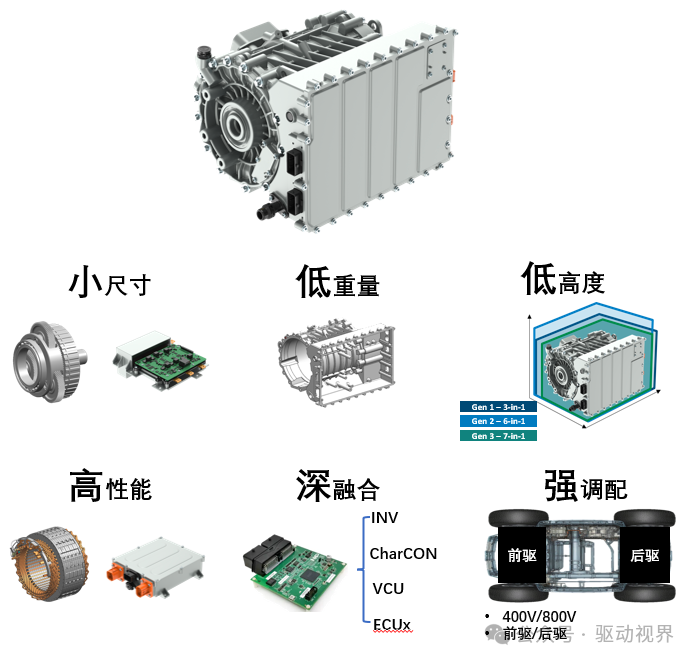

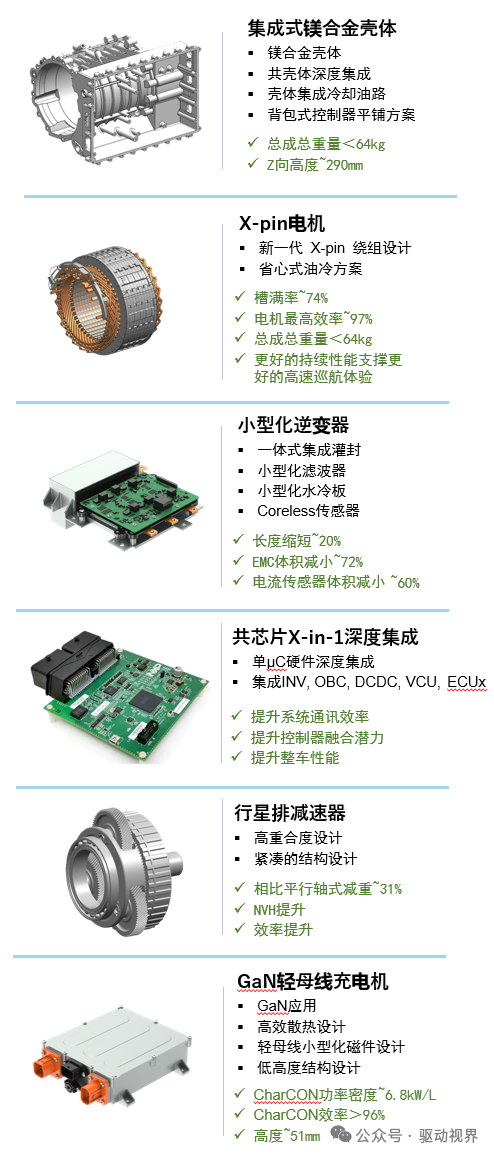

聯合電子鎂合金多合一同軸電驅動橋通過一體鑄造技術，深度集成X-pin電機、行星排減速箱、小型化逆變器、GaN CharCON、PDU、VCU，具有小尺寸、低重量、高功率密度、高集成度等優勢。
兩年來，聯電同軸多合一電驅方案已累計申請15項核心專利，覆蓋機械布局、硬件設計、材料工藝、軟件算法四大領域。
①驅動電機X-PIN DM（Drive Motor）；
②小型化逆變器INV（Inventer）；
③行星排減速器（NW Planetary Gearbox）；
④氮化鎵充配電單元GaN CharCON（On-board Charger+HV DCDC Converter）；
⑤整車控制器VCU（Vehicle Control Unit）；
⑥高壓配電盒PDU（Power Distribution Unit）；
⑦電子控制單元ECU（Electronic Control Unit）等。
技術特征：
①電機方面采用創新的油冷通道布置，實現全主動冷卻和潤滑，釋放電橋持續性能；
②控制器采用了側面平鋪布置，降低Z向高度，為整車釋放更多座艙和后備箱空間；
③采用鎂合金殼體材料、行星排減速器，降低總成重量和結構尺寸，實現輕量化；
④減速器行星排嚙合齒輪采用高重合度設計，在滿足小尺寸、輕重量的同時，改善NVH性能。
通過創新的電驅軟件控制算法，突破新能源汽車傳統性能邊界，引入主動防抖控制、過零控制、主動防滑控制、拋負載控制、跛行控制、超限控制等創新功能。
▲2025年4月上海車展聯電行星排同軸電驅動展出
聯電深度集成同軸多合一電驅動能夠帶來的效益：
①能耗降低/續航里程提升：同軸電驅的小型化布局使整體重量顯著減小從而帶來續航里程的提升；
②精準控能：更高的傳動效率和深度融合高效熱管理可以更精準控制能耗；
③靜音性能提升：高重合度的行星排設計+AI主動降噪算法降低電驅系統噪音；
④車內空間提升：低Z向高度設計使后排地臺高度降低，提升乘員空間；后備箱容積進一步增加。
⑤架構兼容：高低壓解耦設計，支持EE架構從分布式到域集中式再到中央計算的平滑過渡；
⑥降本：相較于現有的機械集成多合一方案，動力系統成本可進一步降低；
⑦通用性提升：同軸深度融合多合一小型化可以實現 “1橋多車”平臺兼容化設計，大幅減小整車切換成本；
⑧設計組合匹配更容易：電驅動二級部件的小型化和更廣的性能覆蓋范圍，更能靈活地適配主機廠定制化的多合一需求。
5、聯合電子鋁線扁線電機
銅線憑借優異的導電性能、低電阻及高功率密度、成熟的加工工藝等，幾乎應用于所有的電機產品。但近幾年銅線的成本持續上升，而新能源汽車電機的價格持續下探，深度的降本以提供更具競爭力的產品成為一個重要話題。

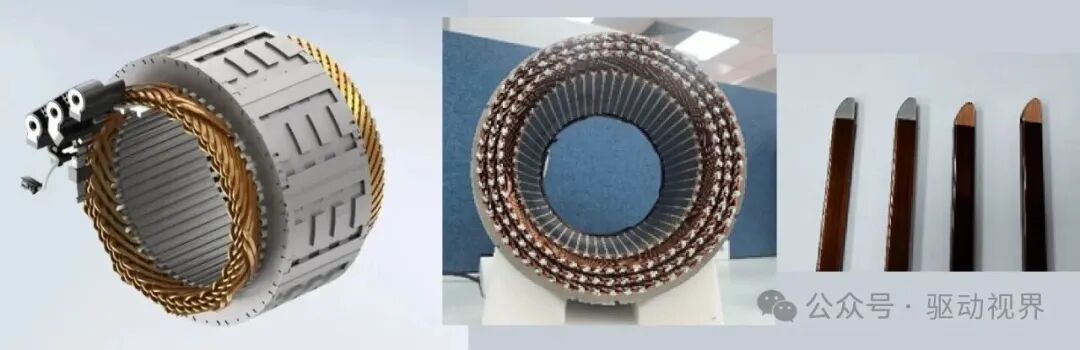

聯電正在開發鋁線電機來取代特殊應用場景下的銅線電機，并搭載現有UI-Pin、UX-Pin技術平臺，相比于傳統的銅線電機繞組，鋁線繞組的特點如下：
1）密度低：鋁線的密度僅為銅線的約30%，相同體積下重量下降明顯，有利于實現電驅系統的輕量化；
2）電導率低：鋁線的導電性低于銅線，在相同的截面積及長度下鋁線繞組的電阻比銅線高，發熱損耗高，聯合電子通過調整電磁設計，導入近槽或槽內冷卻技術，有效降低電驅系統的熱負荷；
3）成本低：鋁線的價格通常只有銅線價格的1/3-1/2，且鋁的儲量豐富，具有顯著的性價比。
但是，從技術成熟度上看，鋁線電機目前在電驅領域尚無大規模應用，其原材料端、電機產線工藝端還存在一定的技術難點：
1）導電性差：鋁的電導率只有銅的60%左右。
2）易氧化：鋁表面容易形成氧化層，導致導電不良。
3）連接不牢：鋁線與銅線連接容易產生“接觸不良”，甚至引發火災。
4）鋁線的膨脹系數比銅線大，長期使用會導致連接點松動，甚至斷裂，極端情況下可能引發起火爆炸。
5）鋁導體表面硬度低，在鋁桿拉絲過程中易受外界環境污染、損傷，會對漆膜的附著力造成負面影響；
6）鋁導體拉伸強度低，導致其在涂漆工藝中循環涂漆次數受限，漆膜厚度上限受限；
7）鋁線繞組成型時，從切線、成型至焊接等各工序均較銅漆包線有所差異，需要針對鋁線定子進行相應的工藝參數調整。
考慮到鋁線電機的特點，聯合電子的鋁線電機將首先應用于輔驅感應電機平臺，在輔驅工況下通常無需持續滿載運行，其功率、扭矩需求均低于主驅電機，且對CLTC工況效率的敏感度降低，因此輔驅感應電機搭配鋁線繞組是性價比極高的技術選擇。

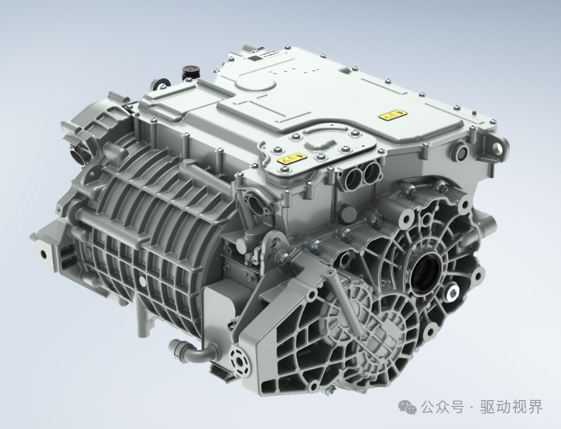

6、Gen2 800V SiC油冷電橋

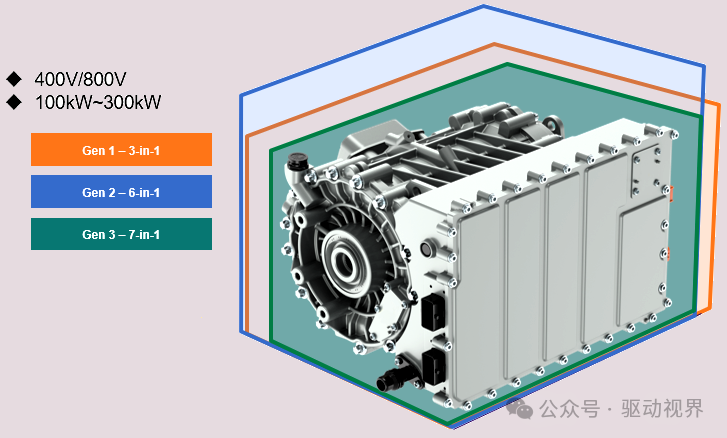

該平臺集成了油冷電機、一體化殼體、自研齒軸等多項首次應用的創新技術，在成本、性能、效率、重量、體積等方面均取得了全方面的提升。
（1）驅動電機
首創定子隧道式冷卻油路，通過精細設計和和優化工藝，顯著精簡了系統成本；針對800V絕緣可靠性，打造了高RPDIV的增強型II型定子絕緣系統；獨特的第二代I-PIN繞組技術帶來極致的端部高度，為電橋輕量化和小型化提供了可靠的基礎。
（2）逆變器
采用自主封裝功率模塊和國際領先的第二代溝槽型SiC芯片，實現峰值電流375Arms和短時400Arms BOOST電流輸出；功率模塊損耗降低18%，最高效率>99.5%；最高可支持200℃安全運行。
（3）減速器
首次平臺化、全自主研發高功率兩級平行軸減速器，采用大重合度細高齒、硬齒面設計，在具備極高強度的同時，兼?zhèn)鋬?yōu)秀的NVH性能，首次采用全主動潤滑和低液位設計，有效降低零部件磨損，提高減速器工作效率。
1）高性能：BOOST模式下峰值扭矩5700Nm、峰值功率320kW；
2）高效率：聯電800V SiC逆變器及電機0.20mm硅鋼片配合先進調制算法、全局變頻算法及油路優化，可實現96%以上的最高效率和93%的CLTC工況效率，顯著提升了整車的續航里程；
3）極高的熱性能：新一代Gen2電橋?qū)⒊掷m(xù)/峰值扭矩比提高到60%以上，持續功率對比水冷平臺最高提升了近100%；為關鍵零部件全新開發了高精度油冷溫度模型，使整車在熱態條件下實現理論上的無限次連續百公里加減速；電驅余熱回收功能最高支持4kW的停車加熱功率和6kW的行車加熱功率，有效提升電池低溫加熱速率、改善整車低溫駕駛體驗；
4）高安全：滿足最高功能安全等級ASIL D；全新開發的多種跛行功能，在相關器件損壞時，整車能夠無感并以全性能行駛，減少對駕駛員的駕駛體驗和駕駛安全的影響；實現電橋運行參數的遠程監控和故障的云端預警及診斷；最高等級的硬件信息安全模塊，配合完善的信息安全策略，滿足ISO 21434標準；
5）高轉速：突破到22000rpm，支持整車最高車速達到240km/h以上；
6）一體殼設計：電機、控制器、減速器大部分殼體采用一體壓鑄的方式進行設計和制造，同等條件下可以減少5%的重量；
7）無電感升壓充電功能：油冷系統使電橋搭配無電感IBC進行錯相升壓充電過程中大幅降低電機溫度，最高可以實現150kW的充電功率。
