在半導體產業邁向“后摩爾時代”的進程中，制程微縮的物理極限與成本壓力日益凸顯，芯片級封裝技術成為突破性能瓶頸、實現異構集成的關鍵支撐。WLCSP（晶圓級芯片尺寸封裝）、Chiplet（芯粒封裝）、3D IC（三維集成電路）、PoP（堆疊封裝）作為當前主流的四大芯片級封裝技術，憑借各自獨特的技術架構與性能優勢，在消費電子、汽車電子、人工智能、數據中心等核心領域綻放異彩，共同推動半導體產業的技術革新與生態重構。

WLCSP：極致小型化的晶圓級封裝革命

WLCSP（Wafer Level Chip Scale Package，晶圓級芯片尺寸封裝）是一種在晶圓切割前完成全部封裝流程的先進技術，其核心特征是封裝尺寸與芯片本身尺寸近乎一致，實現了“芯片即封裝”的極簡設計理念。與傳統封裝技術需先切割芯片再單獨封裝不同，WLCSP直接在整片晶圓上進行光刻、沉積、蝕刻、植球等工序，大幅簡化了生產流程，同時避免了封裝過程中芯片的搬運損耗，顯著提升了生產效率與良率。

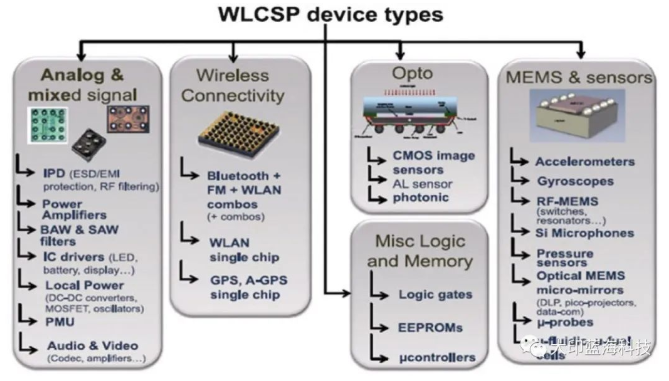

根據I/O接口的擴展方式，WLCSP可分為扇入型（Fan-in）和扇出型（Fan-out）兩類。扇入型WLCSP的封裝尺寸不超過芯片尺寸，適用于I/O數量較少的芯片，如手機攝像頭傳感器、指紋識別芯片、藍牙射頻芯片等；扇出型WLCSP則通過重布線技術（RDL）擴展I/O接口的分布范圍，封裝尺寸可略大于芯片尺寸，能夠滿足邏輯芯片、中高端傳感器等對I/O數量要求較高的應用場景。

WLCSP的核心優勢在于極致的小型化、輕量化與低成本。其封裝體積較傳統SOP、QFP等封裝縮減40%以上，重量減輕60%以上，完美適配智能手機、智能手表、物聯網傳感器等小型化智能終端的需求。同時，由于省去了傳統封裝中的基板與引線鍵合環節，WLCSP的制造成本降低30%-50%，成為消費電子領域中低端芯片的首選封裝方案。目前，全球主流封測廠商如日月光、安靠科技、長電科技等均已實現WLCSP的大規模量產，廣泛應用于蘋果iPhone的Face ID模組、華為Mate系列的攝像頭芯片等產品中。

Chiplet：模塊化重構的異構集成利器

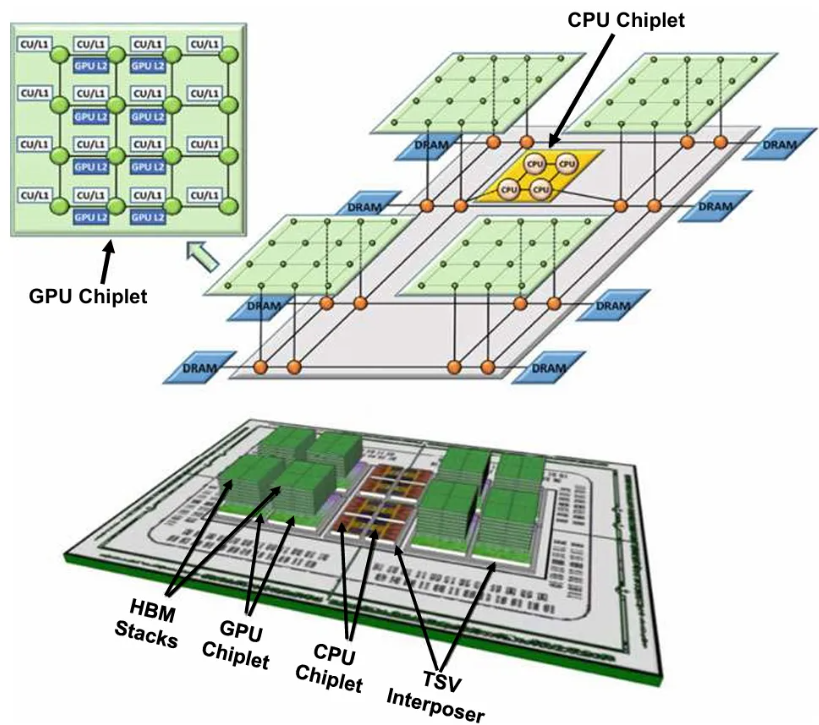

Chiplet（芯粒封裝）是一種將復雜芯片拆解為多個功能獨立的“芯?！保ㄈ鏑PU芯粒、GPU芯粒、NPU芯粒、I/O芯粒等），通過先進封裝技術實現異構集成的模塊化設計方案。其核心邏輯是打破傳統“單片集成”的設計模式，將不同工藝節點、不同材料體系的芯粒進行精準“拼裝”，形成功能完整的系統級芯片（SoC），從而實現性能、成本與功耗的最優平衡。

Chiplet技術的優勢體現在三個維度：一是靈活定制性，芯片設計廠商可根據應用需求選擇不同規格的芯粒進行組合，無需重新設計整個芯片，大幅縮短了研發周期，降低了研發風險；二是制程混搭優化，核心算力芯粒（如NPU）可采用3nm、5nm等先進制程追求極致性能，而I/O、電源管理等輔助芯粒則可采用28nm、40nm等成熟制程控制成本，實現“好鋼用在刀刃上”；三是良率提升，將大尺寸芯片拆分為小尺寸芯粒，可顯著降低單個芯粒的制造缺陷概率，進而提升整片芯片的良率。

在實際應用中，Chiplet技術已成為高性能計算、智能汽車、AI芯片領域的核心技術支撐。例如，聯發科CT-X1智能座艙芯片將CPU、GPU、NPU等核心單元拆分為獨立芯粒，通過CoWoS封裝技術整合，實現了4K×4多屏渲染與7B大模型推理能力，功耗較傳統單片設計降低25%；英偉達Thor芯片采用“雙核架構”Chiplet設計，左側芯粒處理艙內AI任務，右側芯粒專注智駕感知融合，實現了艙駕功能的解耦與獨立OTA升級；AMD MI300芯片則通過“Chiplet+3D IC”的混合架構，將5nm算力芯粒與28nm I/O芯粒集成，在AI算力測試中成功追平行業龍頭英偉達的產品。隨著UCIe 2.0等芯?；ミB標準的推出，Chiplet的跨廠商互操作性不斷提升，有望構建起開放共贏的產業生態。

3D IC：垂直堆疊的密度突破之道

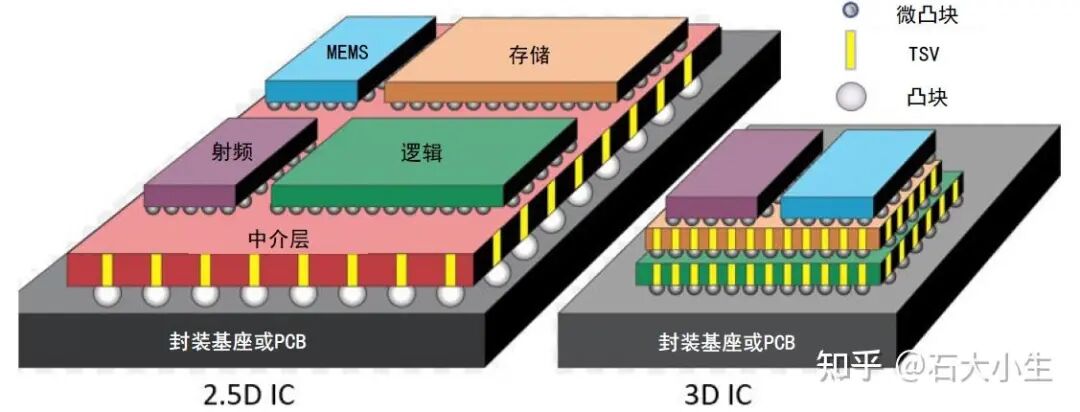

3D IC（3D Integrated Circuit，三維集成電路）是通過硅通孔（TSV）、混合鍵合（Hybrid Bonding）等技術，將多顆芯片垂直堆疊并實現層間高密度互連的先進封裝技術。與傳統2D封裝和2.5D封裝（通過中介層實現水平互連）相比，3D IC通過垂直方向的空間拓展，將芯片集成密度提升一個數量級，同時大幅縮短了互連距離，實現了低延遲、低功耗、高帶寬的性能突破。

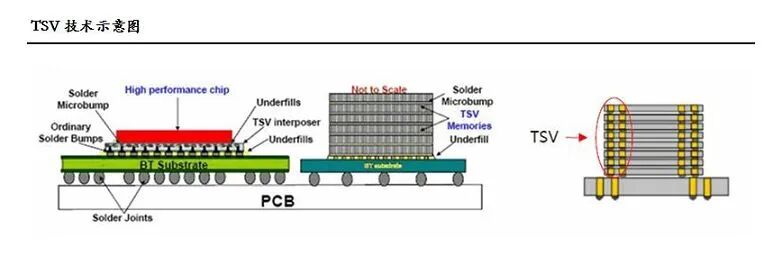

3D IC的核心技術路徑包括兩種：一是基于TSV的堆疊技術，通過在硅片上蝕刻微小通孔并填充金屬，實現上下層芯片的電氣連接，適用于存儲器堆疊、邏輯芯片與存儲器的混合堆疊等場景，如三星的12層HBM內存堆疊方案即采用TSV技術，存儲帶寬高達1TB/s；二是混合鍵合技術，通過銅-銅直接鍵合與介質鍵合的結合，實現納米級的互連精度（目前已突破4μm以下），無需依賴TSV，互連密度較TSV技術提升10倍以上，適用于高性能邏輯芯片的堆疊，如英特爾的Foveros Direct技術通過混合鍵合實現了千億級晶體管的3D集成，同等功耗下算力較傳統封裝提升2.2倍。

3D IC的應用場景高度聚焦于對集成密度與性能要求極高的領域。在存儲領域，3D NAND閃存通過垂直堆疊層數的提升（目前已達500層以上），實現了存儲容量的指數級增長；在AI與數據中心領域，3D IC將GPU與HBM內存垂直集成，解決了AI計算中“算力過剩而帶寬不足”的瓶頸問題，如英偉達H100芯片通過3D IC技術實現了GPU與8顆HBM3內存的緊密集成，內存帶寬高達5.3TB/s；在汽車電子領域，瑞薩R-Car X5H芯片通過3D IC技術將安全島與計算單元垂直堆疊，滿足了ISO 26262 ASIL-D級的最高安全要求。不過，3D IC也面臨著鍵合良率低、熱密度集中、成本高昂等技術挑戰，目前主要應用于高端芯片領域。

PoP：靈活高效的系統級堆疊方案

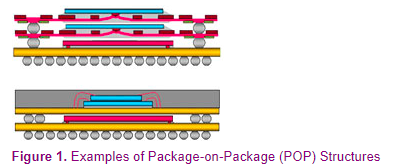

PoP（Package on Package，堆疊封裝）是一種將兩個或多個獨立封裝的芯片通過焊球實現垂直堆疊的封裝技術，其核心特點是無需改變芯片本身的設計，即可實現不同功能芯片的系統級集成。PoP技術通常分為“邏輯芯片+存儲芯片”的堆疊組合，上層封裝為存儲芯片（如DRAM、Flash），下層封裝為邏輯芯片（如應用處理器AP），通過上下層封裝底部的焊球陣列實現電氣連接，具有設計靈活、兼容性強、升級便捷等優勢。

隨著技術的演進，PoP已從傳統的有機基板堆疊發展出扇出型PoP（FOPoP）、集成扇出型PoP（InFO-POP）等進階形態。其中，臺積電的InFO-POP技術將扇出型晶圓級封裝（FOWLP）與PoP技術相結合，省去了傳統PoP中的上層基板，直接在下層邏輯芯片的重布線層上實現與上層存儲芯片的互連，進一步縮小了封裝體積，提升了信號完整性。這種技術方案已成為高端智能手機處理器的主流封裝選擇，如蘋果A系列芯片、高通驍龍8 Gen系列芯片均采用InFO-POP技術，實現了AP與LPDDR內存的高效集成。

PoP的核心應用場景是消費電子領域的系統級芯片集成，尤其是對空間利用率要求極高的智能手機、平板電腦、智能穿戴設備等。其優勢在于能夠根據產品定位靈活選擇不同規格的邏輯芯片與存儲芯片進行組合，例如同一款手機處理器可搭配4GB、6GB或8GB的內存芯片，實現產品的差異化定價。同時，PoP技術的兼容性極強，能夠適配不同廠商的芯片產品，降低了終端廠商的供應鏈風險。不過，PoP技術的堆疊層數有限（通常不超過2層），互連密度較低，難以滿足高性能計算領域的需求，主要聚焦于中高端消費電子市場。

四大技術的協同與競爭：共筑產業新生態

WLCSP、Chiplet、3D IC、PoP四大主流芯片級封裝技術并非相互替代關系，而是在不同應用場景中形成互補協同的格局。WLCSP以低成本、小型化優勢占據中低端消費電子與物聯網市場；Chiplet以模塊化設計重構高端芯片的研發模式，成為高性能計算與智能汽車領域的核心技術；3D IC以垂直堆疊突破集成密度極限，支撐AI芯片與高端存儲的性能升級；PoP則以靈活兼容的特點，適配中高端消費電子的系統級集成需求。

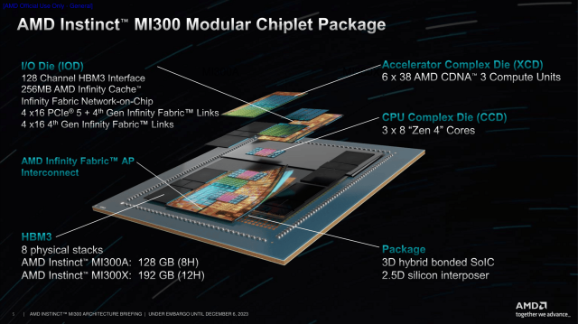

在技術發展趨勢上，四大技術呈現出“融合創新”的特征。例如，Chiplet與3D IC的結合形成了“2.5D+3D”的混合架構，AMD MI300芯片即通過CoWoS 2.5D封裝實現芯粒間的水平互連，再通過3D IC技術實現芯粒與內存的垂直堆疊，兼顧了模塊化設計的靈活性與垂直集成的高性能；WLCSP與PoP的融合則催生了FOPoP技術，進一步提升了消費電子芯片的集成效率。同時，隨著臺積電3DFabric、英特爾混合架構、三星HIT等封裝平臺的推出，四大技術正逐步納入統一的產業生態體系，推動半導體產業從“制程驅動”向“封裝驅動”轉型。

未來，隨著5G、AI、智能汽車等新興產業的快速發展，市場對芯片性能、功耗、尺寸的要求將持續提升，四大主流芯片級封裝技術將在技術迭代中不斷突破瓶頸。WLCSP將向更高I/O密度的扇出型方向演進；Chiplet將加速跨廠商標準的統一與互連速率的提升；3D IC將攻克混合鍵合良率與散熱難題，實現更大規模的堆疊；PoP則將與晶圓級封裝技術深度融合，進一步提升系統集成度。在這場技術革新中，掌握核心封裝技術的企業將獲得產業競爭的主動權，而四大技術的協同發展也將持續重塑半導體產業的格局，為數字經濟的發展注入核心動力。
