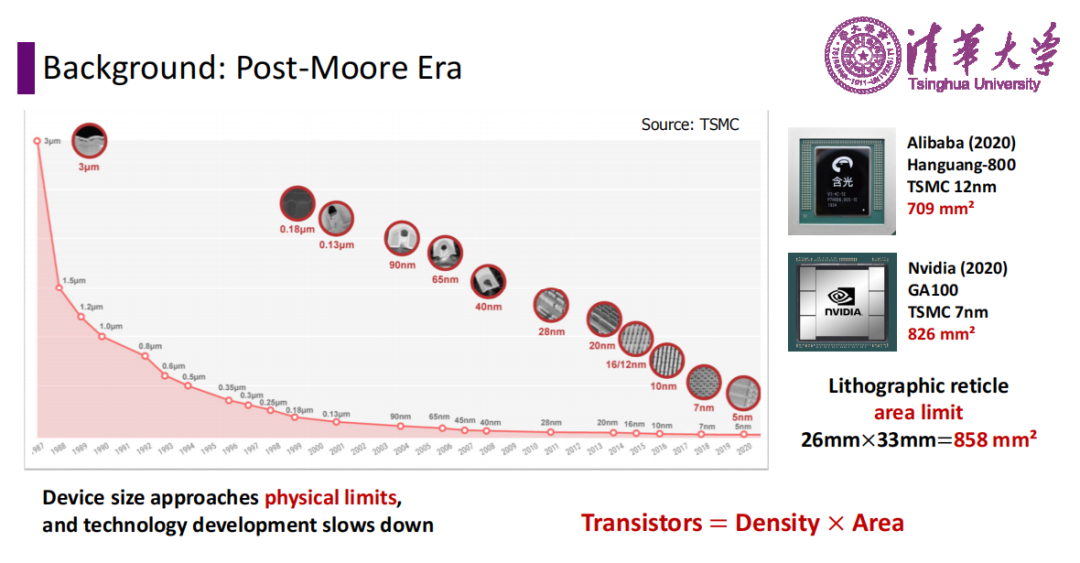

當芯片制程逼近物理極限,5nm、3nm 工藝的研發成本呈指數級飆升,整個半導體行業正面臨著后摩爾時代的嚴峻挑戰。
器件尺寸優化放緩、單芯片制造成本高企、系統擴展性受限等問題,讓傳統芯片設計思路難以為繼。為解決這一行業痛點,清華團隊提供了全新思路,有望重塑高性能計算、AI 芯片等領域的技術格局。
本文來自“Chiplet芯片設計及互聯技術合集”,更多內容參考“100+份AI芯片技術修煉合集”,“SuperPod技術介紹合集(1)”和“SuperPod技術介紹合集(2)”,所有資料都已上傳至“智能計算芯知識”星球對應的AI芯片專欄。下載鏈接:
《50+份智算行業深度梳理合集》
50+行業深度:行業概述、市場現狀及空間、產業鏈及相關公司深度梳理
CES 2026黃仁勛演講:計算的煉金術(PPT版)100+份AI Agent技術報告合集清華大學:DeepSeek報告13部曲合集
浙江大學:DeepSeek技術20篇(合集)330+份DeepSeek技術報告合集
800+份重磅ChatGPT專業報告《100個DPU關鍵知識點(收藏版)
《100個TPU關鍵知識(收藏版)》
《詳解100個CPU基礎知識(收藏版)
《100個GPU基礎知識(收藏版)》
CES 2026 Rubin架構分析:講透GPU“六芯合一”的算力革命2025年超節點峰會合集
2025超節點數據中心峰會合集(1)
2025超節點數據中心峰會合集(2)
2025超節點數據中心峰會合集(3)
2025超節點數據中心峰會合集(4)
《2025 OCP/FMS全球峰會合集》... ...

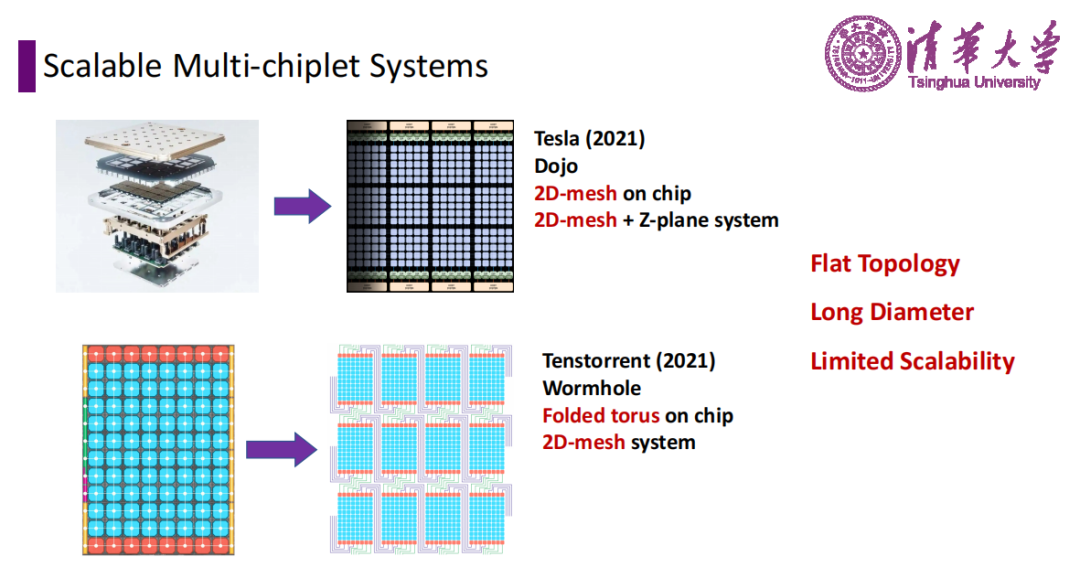

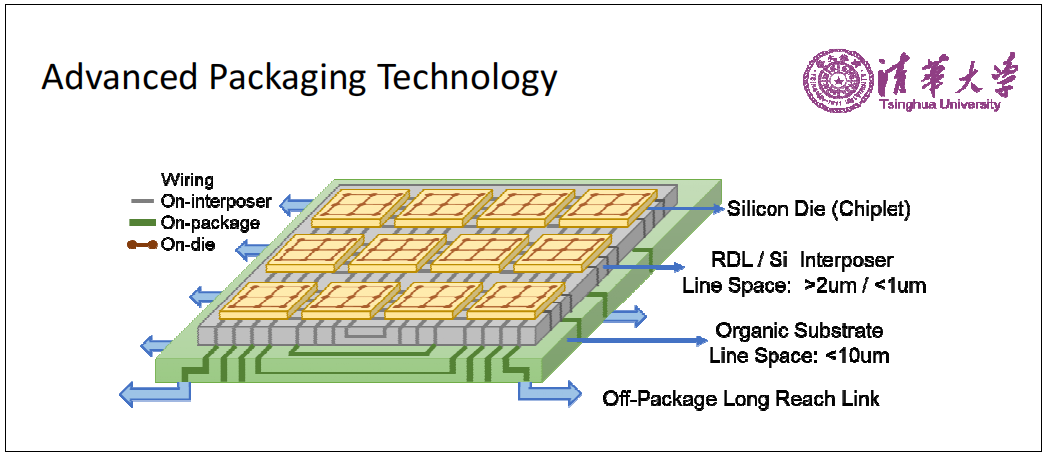

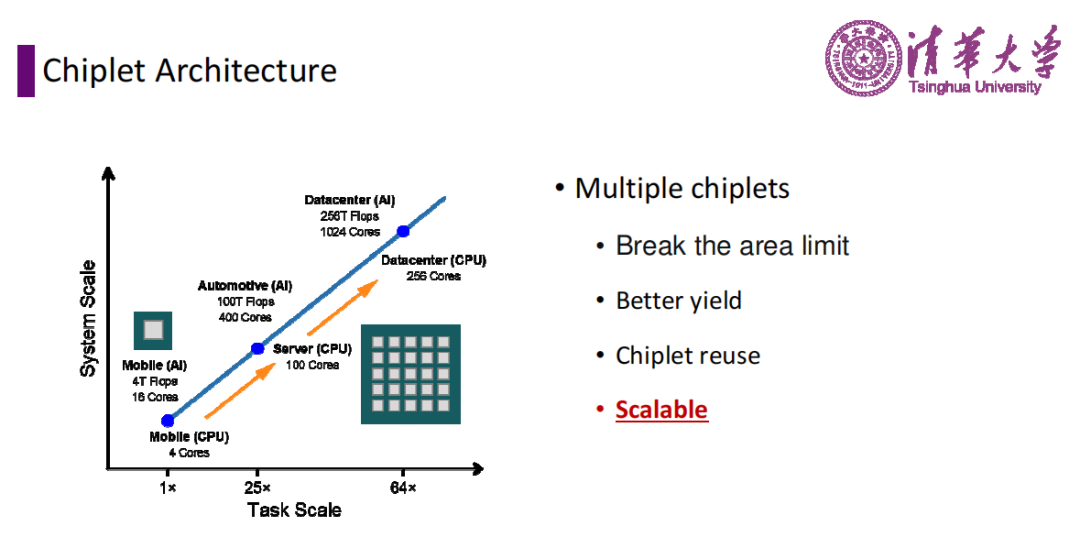

在這樣的背景下,芯粒(Chiplet)技術憑借 "化整為零" 的思路成為行業新寵。通過將大芯片拆解為多個功能獨立的小芯片(芯粒),再通過先進封裝技術集成,既能提升良率、降低成本,又能實現按需組合的靈活擴展。特斯拉 2021 年推出的 Dojo 超級計算機、Tenstorrent 的 Wormhole 架構,均采用了多芯粒集成方案,驗證了該技術路線的可行性。

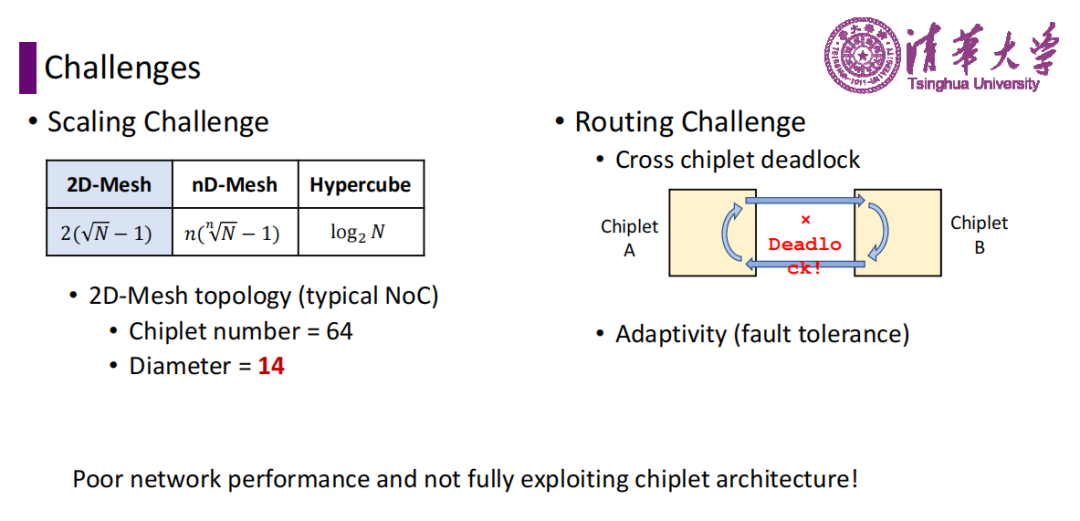

1、芯粒互連的三大技術難題
盡管芯粒架構優勢顯著,但多芯粒之間的互連網絡設計卻成為制約其性能發揮的關鍵瓶頸。傳統片上網絡(NoC)采用 2D-Mesh 拓?fù)洌谛玖鼍跋卤┞冻鲋T多缺陷:
(一)擴展困境:不同拓?fù)浣Y(jié)構的網絡直徑直接決定了系統擴展性。當芯粒數量達到 64 個時,2D-Mesh 的網絡直徑高達 2 (MN-1),而超立方體拓?fù)鋬H為 log?N,差距極為明顯。隨著芯粒數量從 16 擴展到 256,2D-Mesh 的延遲增長速度遠超高基數拓?fù)洌瑹o法滿足大規模系統的需求。
(二)路由死鎖風險:多芯粒之間的跨芯粒傳輸容易引發死鎖問題。傳統路由算法在處理芯粒間數據交互時,缺乏有效的死鎖避免機制,導致數據傳輸阻塞,嚴重影響網絡性能。尤其在高負載場景下,死鎖問題會導致系統吞吐量大幅下降,難以發揮芯粒架構的并行計算優勢。
(三)帶寬利用率不足:傳統 NoC 的接口設計固定,無法根據芯粒數量和業務需求靈活調整,導致帶寬資源浪費或不足。在 AI 訓練、高性能計算等大流量場景下,芯粒間的互連帶寬成為性能瓶頸,而傳統方案難以實現帶寬的高效利用。
2、清華四大核心技術突破
針對上述痛點,清華團隊提出了一套完整的芯粒互連網絡設計方法論,通過四大核心技術創新,實現了高效可擴展的多芯粒系統構建。

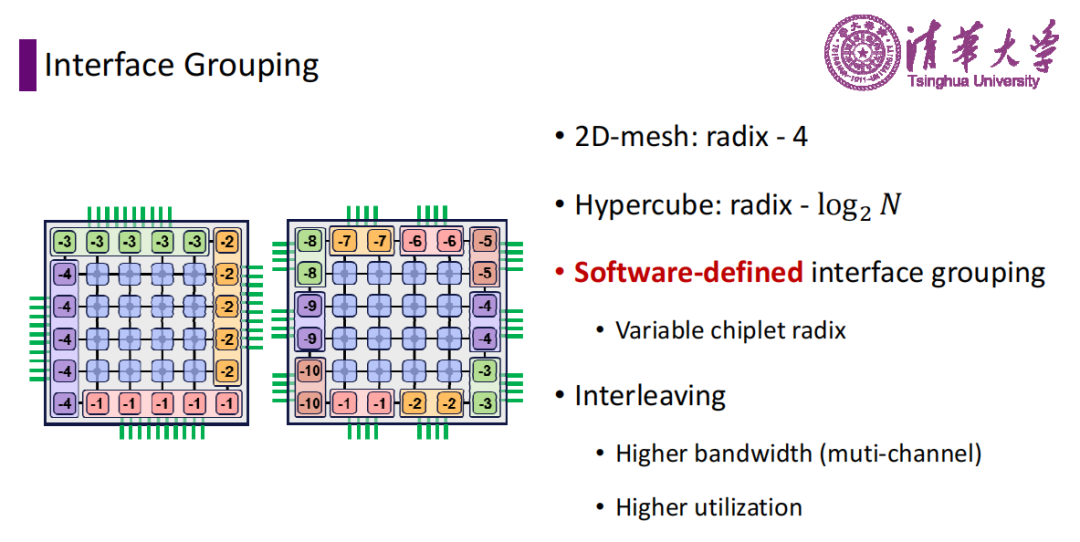

(一)軟件定義接口分組
采用軟件定義的接口分組策略,支持可變芯粒基數。對于 2D-Mesh 拓?fù)洌涌诨鶖?shù)設為 4;對于超立方體拓?fù)洌鶖?shù)則為 log?N。通過接口交織和多通道設計,在不增加硬件復雜度的前提下,大幅提升了互連帶寬和資源利用率。這種靈活的接口配置方式,讓同一套芯粒設計可適配不同規模、不同拓?fù)涞南到y(tǒng),降低了芯粒復用的成本。
(二)多拓?fù)浼嫒莼ミB架構

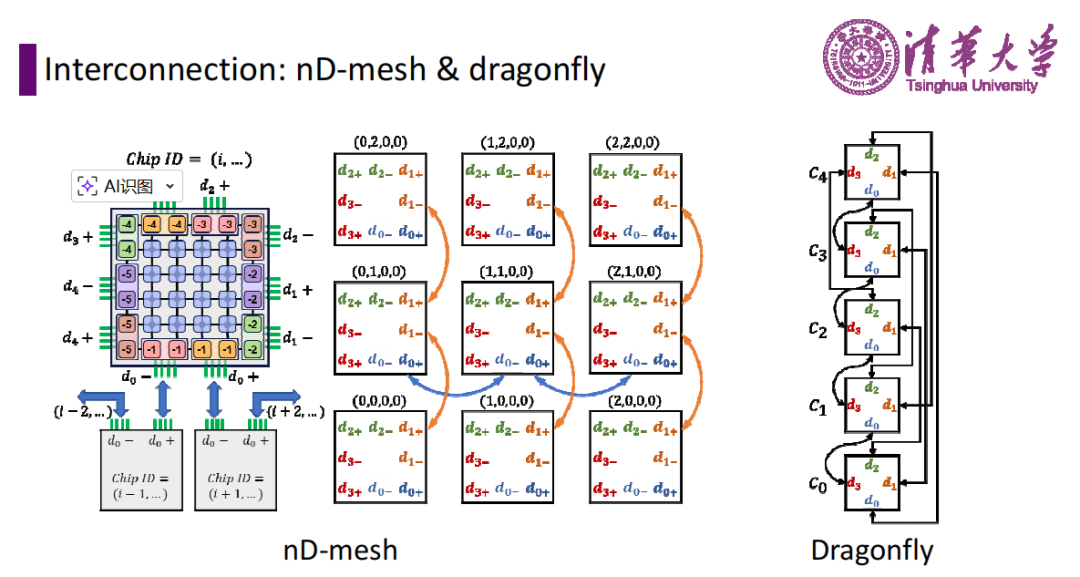

團隊設計了支持超立方體、nD-Mesh 和蜻蜓(Dragonfly)等多種拓?fù)涞幕ミB方案。

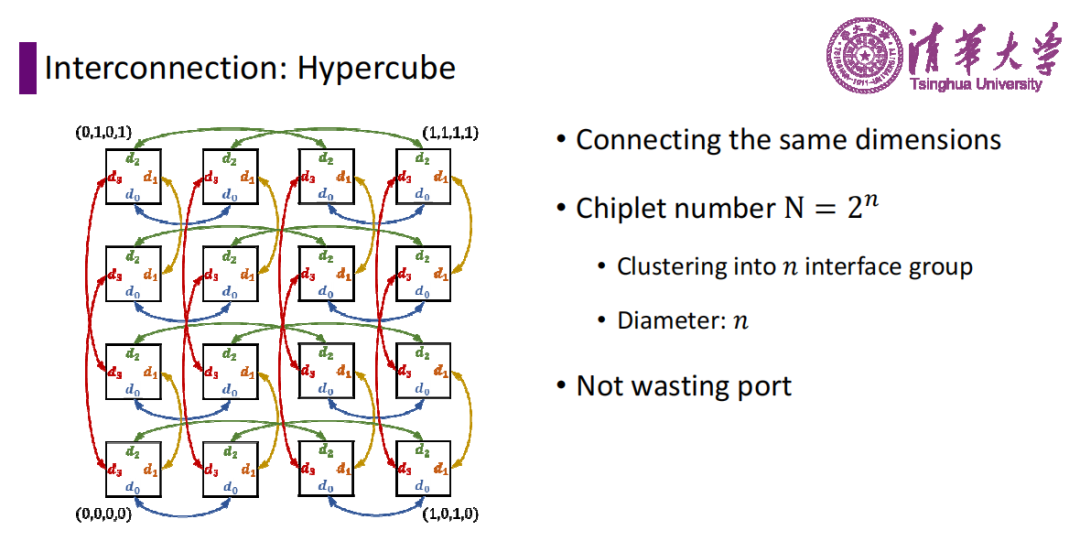

- 超立方體拓?fù)洌?/span>芯粒數量 N=2?,按維度聚類為 n 個接口組,網絡直徑僅為 n,無端口浪費,適合大規模系統;
- nD-Mesh 拓?fù)洌和ㄟ^芯粒 ID 的維度映射,實現多維度互連,平衡擴展性和硬件開銷;
- 蜻蜓拓?fù)洌簝?yōu)化長距離傳輸延遲,適合中大規模系統部署。
這種多拓?fù)浼嫒菰O(shè)計,讓用戶可根據系統規模和應用場景靈活選擇,兼顧性能與實現復雜度。
(三)無死鎖自適應路由算法

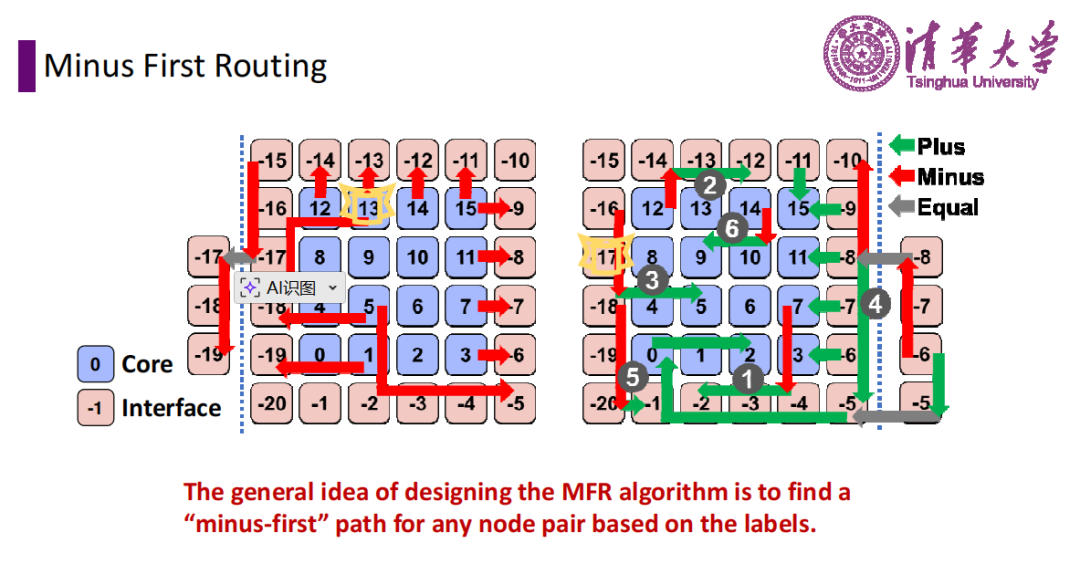

基于 Minus First Routing(MFR)算法,團隊提出了改進的無死鎖路由機制,通過三大關鍵設計保障死鎖避免:
- 禁止已通過正通道的數據包轉向負通道;
- 在等標簽組中,通過虛擬通道分離正通道進入的數據包與其他數據包;
- 優化等標簽組內部設計,避免組內死鎖。
該算法針對超立方體和 nD-Mesh 拓?fù)浞謩e優化,既保證了路由適應性,又通過嚴格的死鎖證明確保了傳輸可靠性。算法支持芯粒內、芯粒間的高效數據傳輸,包括核心到核心、接口到接口、核心到接口等多種傳輸場景。
(四)靈活交織傳輸機制
提出了細粒度和粗粒度兩種交織傳輸模式:
- 細粒度交織:實現數據包級別的均勻調度,帶寬利用率高,流量分布均衡,適合高負載場景;
- 粗粒度交織:設計簡單,在低網絡負載下可降低功耗,兼顧能效比。
兩種模式可根據系統負載動態切換,在不同場景下實現性能與功耗的最優平衡。在 64bits/cycle 和 128bits/cycle 帶寬配置下,交織機制均能顯著降低傳輸延遲,提升系統吞吐量。
3、未來展望:芯粒技術的三大發展方向
隨著后摩爾時代的深入,芯粒技術將成為半導體行業的核心發展趨勢。基于清華團隊的研究成果,未來芯粒互連網絡可能向以下方向演進:
(一)智能自適應調度:結合 AI 算法實現路由策略的動態優化,根據實時流量特征和系統負載,自動調整拓?fù)渑渲煤吐酚陕窂剑M(jìn)一步提升網絡性能和能效比。
(二)異構芯粒互連優化:針對 CPU、GPU、AI 加速器等異構芯粒的特性,設計專用互連接口和路由協議,實現異構芯粒間的高效數據交互,推動異構計算系統的發展。
(三)光電子融合互連:將光互連技術與電互連結合,解決大規模芯粒系統的帶寬和功耗瓶頸。通過光電混合互連,實現更高帶寬、更低延遲的芯粒間傳輸,支撐 ExaScale 超級計算機等極端場景的需求。
