據說人是從猴子變的，猴子的祖先則是魚。一種叫提塔利克的魚在3億年前小心翼翼地嘗試，爬上充滿危險的陸地。到現在人類可以上天入地，還是一直擺脫不了對水的渴望。我們小時候，村子在滹沱河畔，有幾口土井，水桶打水后慢慢等，過一段時間水又滲滿了，如此年年月月，不慌不忙。后來，河的上游修了水庫，河里井里從此沒有了水，不過有了水庫發的電，可以用電把水從地下抽上來，隨用隨抽，立等可取。科技的進步，可以說震古爍今，振聾發聵！
閑扯這么多，是因為今天拆了一個凈水器，發現原理看起來很簡單，實際也很簡單。把資料分享一下，供大家手搓使用。有哪天你匆匆忙忙去了火星，忽然發現凈水器忘帶了，可以參考一下。

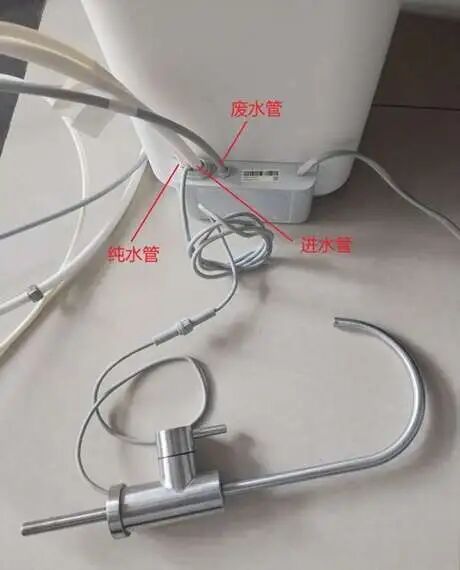

凈水器的功能很簡單，就是把進水管的水經過PP棉，活性炭，RO反滲透膜過濾，凈化后的水從純水管流出，濾出的帶雜質的水從廢水管排放。通過扳動水龍頭的開關，可以控制電磁閥打開或關閉，開始或停止凈水。

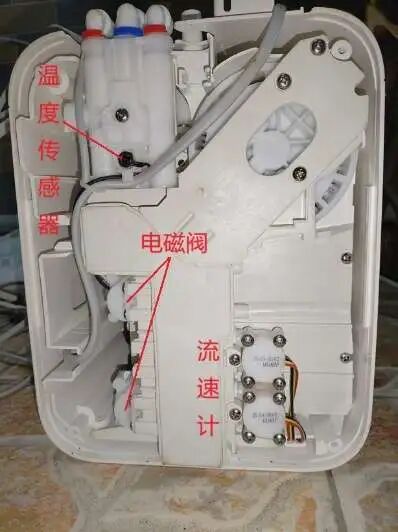

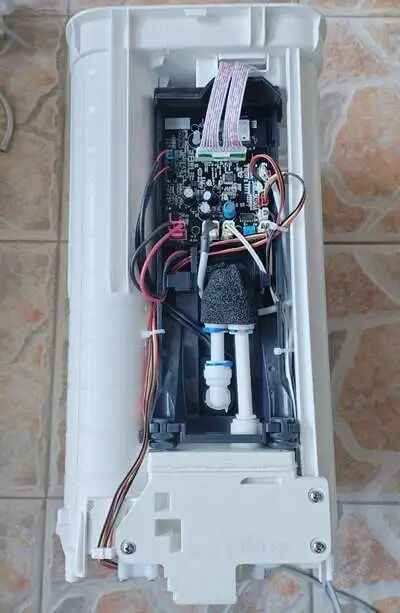

下圖是凈水器拆開后的側面，主控電路板在這個地方，各種傳感器，電機，閥門和操作面板等通過引線連接。

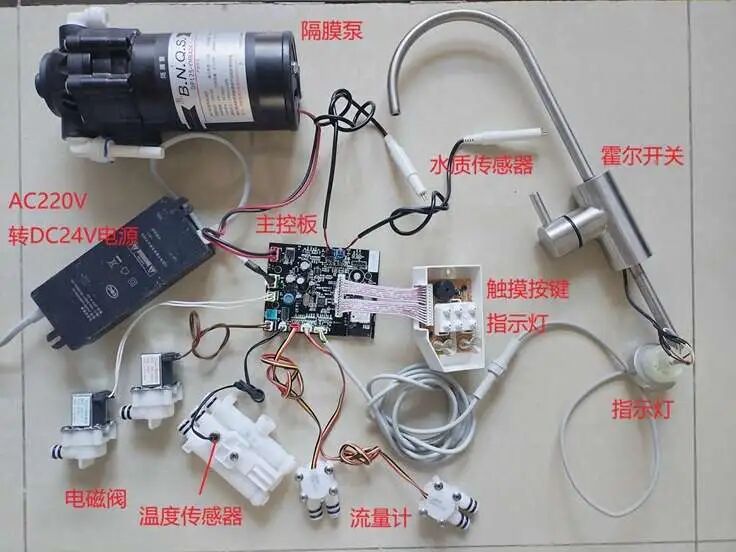

我們把跟電路有關的部分完全拆解出來，下面就是全家福：
從電路的角度來說，是以主控板為中心，而從功能的角度來說，隔膜泵才是凈水器的心臟。我們先來看為什么需要這么個奇怪名字的泵。RO(Reverse Osmosis) 反滲透，是現在一種很常見的凈水方式，自來水經過RO反滲透膜后，變?yōu)榧儍羲?低濃度)，原水一側為帶雜質的廢水(高濃度)，沒有外力的情況下，低濃度的水會滲透回高濃度一側，隔膜泵的作用就是在原水側維持一個高壓，阻止已經通過RO膜的純凈水滲透回來。

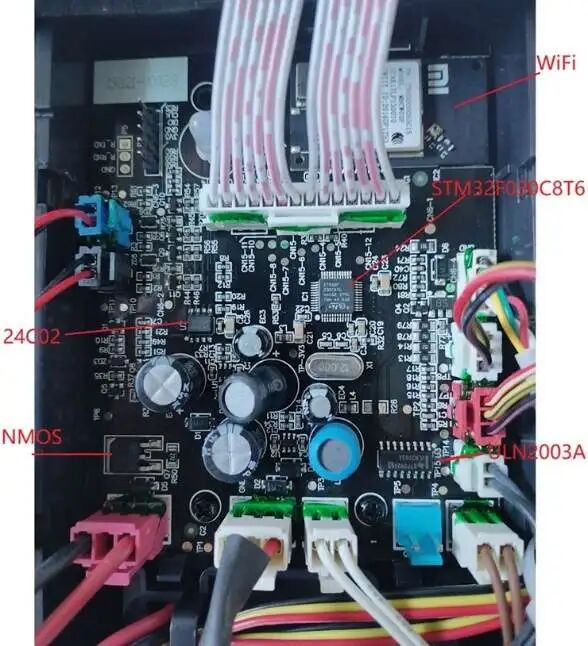

上圖為主控板，以STM32F030C8T6為核心，還用到存儲器24C02存參數，達林頓管ULN2003A驅動電磁閥，富鼎NMOS管AP9971GH驅動隔膜泵的電機，WiFi用的是用樂鑫芯片定制的模塊。

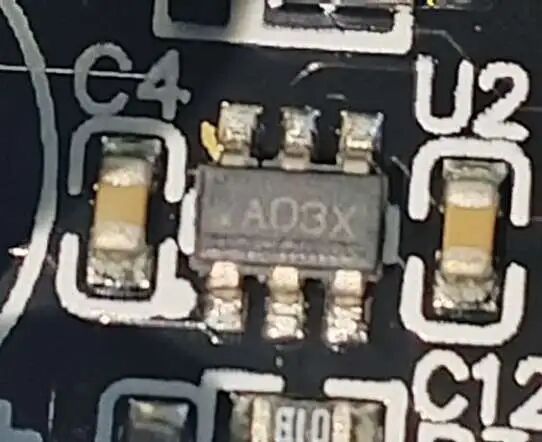

電源從24V轉3.3V用到了一顆TI的DCDC芯片LV2843DDCR。

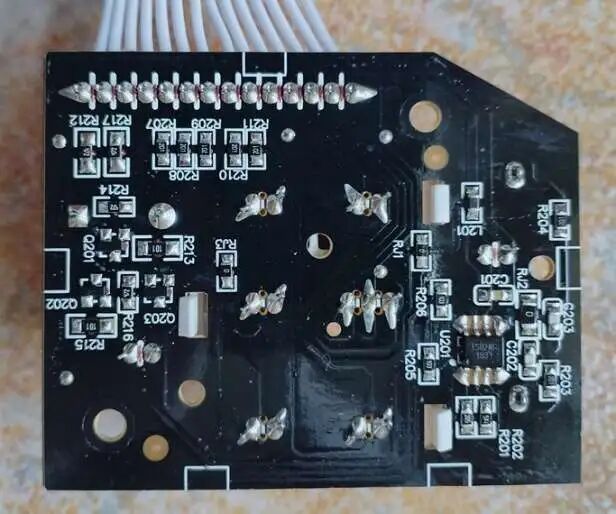

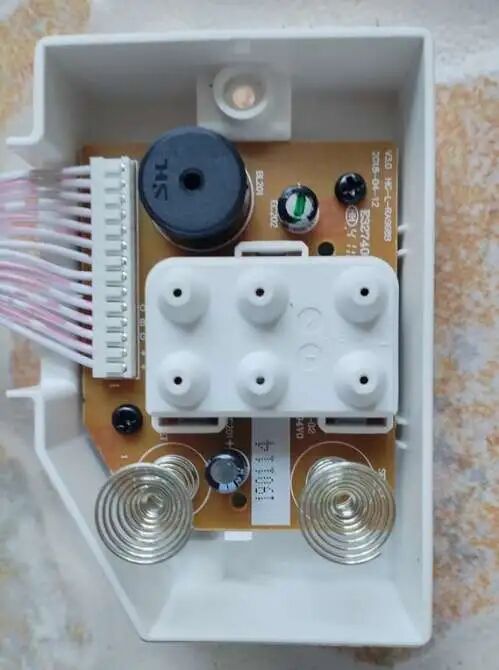

跟用戶交互的部分用排線單獨印出來一個電路板，上面包含了觸摸按鍵，LED燈，蜂鳴器等。

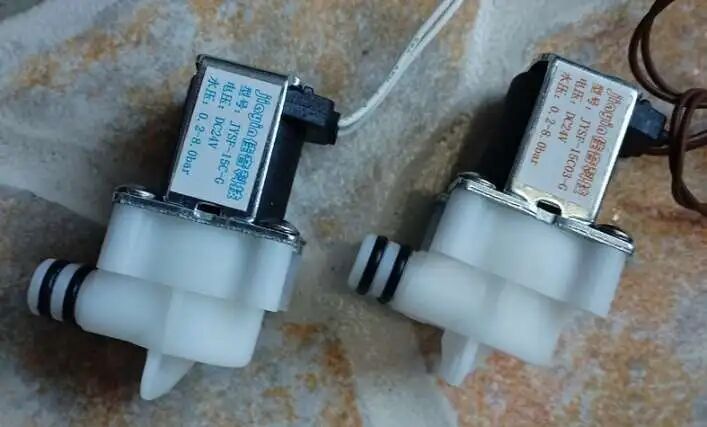

控制水流的通斷，用的是佳音的電磁閥，JYSF-15C-G和JYSF-15C03-G。

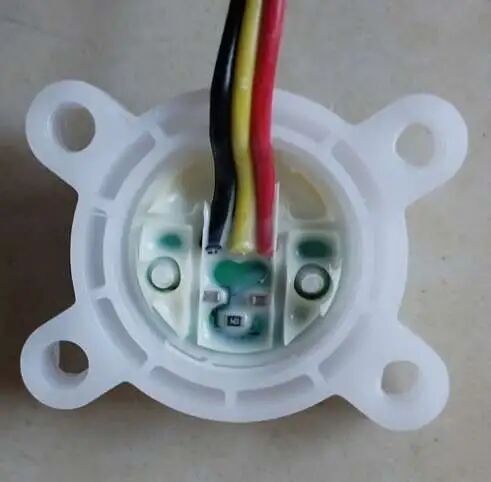

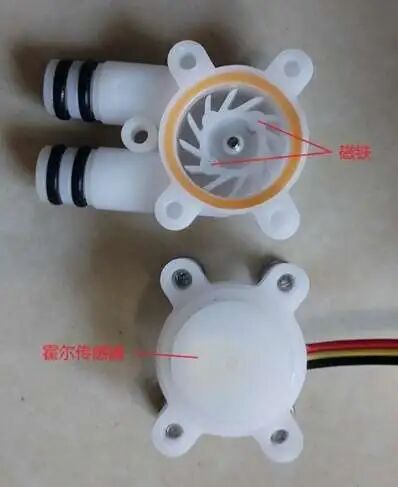

下面這個是流量傳感器，葉片在水流的沖擊下會轉動，內嵌的磁鐵跟隨一起旋轉，電路部分的霍爾傳感器通過檢測磁鐵通過的次數，可以推算出流量。

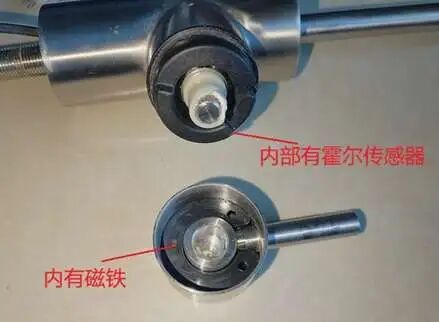

水龍頭上有一個霍爾開關，也是通過檢測磁場變化感知開關的狀態。這種開關一個好處就是操作的時候感覺更絲滑一些，手感很好。
好了，祝你成功。下次再聊！
