產品描述
U872XAHS 是一款集成 E-GaN 的高頻高性能準諧
振模式交直流轉換功率開關。芯片集成高壓啟動電
路，可獲得快速啟動功能和超低的工作電流，實現
小于 30mW 的超低待機功耗。
U872XAHS 的工作頻率最高可達 220kHz，可全范圍工作在準諧振模式。芯片集成峰值電流抖動功能和驅動電流配置功能，可極大的優化系統 EMI 性能。芯片內置Boost 供電電路，非常適用于寬輸出電壓的應用場景。
U872XAHS 集 成 有 完 備 的 保 護 功 能 ， 包 括 ：VDD 欠 壓 保 護 (UVLO) 、 VDD 過 壓 保 護 (VDDOVP)、輸 入 過 壓 保 護 (LOVP)、 輸 入 欠 壓 保 護(BOP)、輸出過壓保護 (OVP)、輸出欠壓保護(DEMUVP)、逐周期電流限制 (OCP)、異常過流保護(AOCP) 、 過 載 保 護 (OLP) 、 內 置 過 熱 保 護(OTP)、前沿消隱 (LEB)、CS 管腳開路保護等。
主要特點
? 集成 高壓 E-GaN
? 集成高壓啟動功能
? 超低啟動和工作電流，待機功耗 <30mW
? 谷底鎖定模式， 最高工作頻率兩檔可調
(220kHz，130kHz)
? 集成 EMI 優化技術
? 驅動電流分檔配置
? 集成 Boost 供電電路
? 集成完備的保護功能：
? VDD 過壓/欠壓保護 (VDD OVP/UVLO)
? 輸出過壓/欠壓保護 (DEM OVP/UVP)
? 輸入過壓/欠壓保護 (LOVP /BOP)
? 片內過熱保護 (OTP)
? 逐周期電流限制 (OCP)
? 異常過流保護 (AOCP)
? 短路保護 (SCP)
? 過載保護 (OLP)
? 前沿消隱 (LEB)
? CS 管腳開路保護

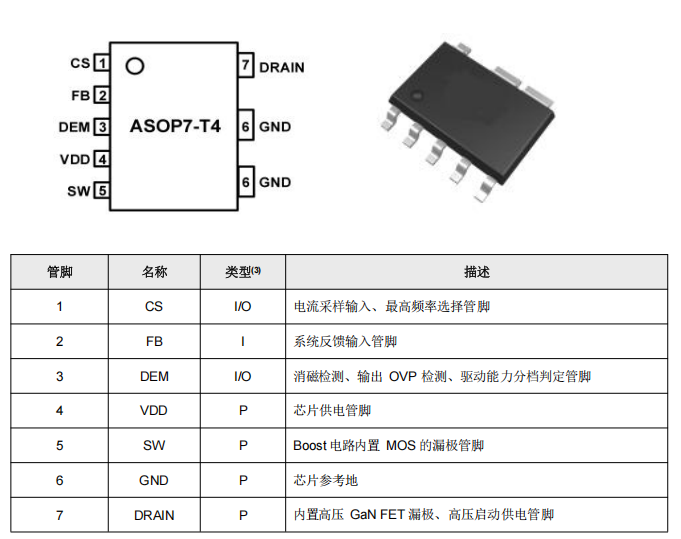

? 封裝類型 ASOP7-T4
