技術干貨｜德州儀器 Sitara 產品系列賦能工業網絡升級，引領更智能的工業互聯

隨著工業 4.0 浪潮席卷全球，工廠車間的設備不再是孤立的個體，而是通過工業通信網絡緊密相連，構成一個協同運作的智能系統。作為連接感知層、控制層與管理層的核心紐帶，工業通信性能直接決定了工業生產的效率、精度與可靠性。

傳統工業網絡協議在面對復雜多變的工業環境和不斷增長的通信需求時，往往顯得力不從心。與此同時，如今嵌入式處理器的同質化越來越明顯，越來越難以應對工業 4.0 時代不斷涌現的新的工業網絡協議和標準。

德州儀器（TI）的多媒體和工業網絡處理器中，工業通信功能可以通過可編程實時單元工業通信子系統（PRU-ICSS）實現。該子系統為協處理器架構，集成了可編程實時核（PRU）與以太網介質訪問控制器（EMAC），可通過固件完成工業以太網和現場總線協議的底層實現，而協議棧的上層功能則由運行在 Arm 核上的軟件實現。PRU-ICSS 能夠釋放器件中的主 Arm 核資源，使其可專注于控制、數據處理等其他核心功能。TI 為該協議軟件提供三種應用方案：使用 TI 原廠完整協議棧、第三方協議棧，或客戶自研協議棧。

相較于消費級網絡追求的平均響應速度與吞吐量，工業控制的性能上限由“最壞情況延遲”決定。傳統 TCP/IP 以太網幾 ms 至數百 ms 左右的不確定延遲，無法滿足工業高性能需求場景的 1ms 甚至 μs 級需求。為此，EtherCAT、PROFINET 等工業以太網協議應運而生，它們在以太網基礎上增加直通交換等拓展設計，支持確定性延遲，卻也超出了標準設備的處理能力，催生了對專用處理方案的迫切需求。

另外，隨著邊緣計算的快速發展，數據量交互也隨之呈指數級增長，千兆以太網得到廣泛應用，需要工業通信系統進行更新。

總體而言，工業以太網解決方案應具備如下特點：

• 極致實時性：設備指令傳輸與數據反饋需在 μs 級完成，確保控制精度；

• 低抖動：jitter 在 100ns 級以下；

• 高度可靠性：具備強抗干擾與故障冗余能力，將數據誤碼率與通信中斷風險降至最低；

• 協議兼容性：適配 EtherCAT、PROFINET master/device、EtherNet/IP、Modbus 等多類協議，實現不同廠商設備的無縫對接。

面對工業通信的嚴苛需求，傳統解決方案都或多或少存在瓶頸：通用 CPU 雖算力強勁，但受任務調度與中斷延遲影響，難以保證協議處理的確定性；專用 ASIC 芯片雖能滿足實時性，卻靈活性差、開發成本高；而 FPGA 雖可實現定制邏輯，卻會增加系統復雜度與供應鏈風險。

2011 年 TI 發布的 AM335x 系列處理器，首次將 PRU-ICSS 協處理器集成其中，為工業通信提供了全新思路。如今，PRU 系列已發展為包含 PRU-ICSS、PRU-ICSSG、PRUSS 的完整系列，通過處理器內置加速器的方式，實現了實時性、靈活性與成本的完美平衡。

PRU 協處理器可以針對特定的工業網絡協議，如 EtherNet/IP、PROFINET、Modbus TCP 等，進行定制化編程，以實現更高效、更穩定的通信。通過對 PRU 協處理器進行編程，能夠精確控制數據的傳輸時間和順序，減少數據傳輸?shù)难舆t和沖突，從而顯著提高工業通信的實時性和可靠性。

此外，可編程特性還使得 PRU 協處理器能夠快速適應工業網絡協議的升級和變化。隨著工業 4.0 的不斷推進，新的工業網絡協議和標準不斷涌現，PRU 協處理器可以通過重新編程來支持這些新協議，而無需更換整個硬件系統，大大降低了工業企業的升級成本和時間成本。

PRU-ICSS 是 TI 網絡處理器支撐工業互聯網實現“低延遲、高可靠”的核心 IP。

以 PROFINET 實際表現為例，TI 的產品最小循環周期可達 250μs，而同級別產品為 625μs；jitter 小于 100ns，同級別為 1μs。此外無需 SDRAM 即可運行，并具備 460ms 的快速啟動，支持 MRP 和 MRPD 的網絡冗余標準。

PRU 之所以能實現低延遲與低抖動，核心源于其硬件架構設計與編程模式的針對性優化，具體包括以下四項：

1.非流水線 CPU 設計：確保 100% 確定性執行，無指令周期波動。

2.寬邊接口（Broadside Interface）：1024 位寬數據總線支持單周期訪問，數據傳輸速率遠超傳統接口。

3.寄存器映射 I/O 與按位尋址：直接操控外設寄存器，減少軟件掩碼等冗余操作。

4.靈活編程與調試支持：兼容匯編與 C 語言，TI 的 CCS 環境可提供源碼級調試，兼顧效率與性能。

具體而言，每個 ICSS 子系統最多支持 40 路實時、確定性 I/O 接口；輸出時序可按 3 ns 步長精確控制，并支持 6 ns級中斷服務程序（ISR）響應 —— 這是 PRU 工作在 333 MHz 下的表現，相比之下，ARM R5F 核心的 “實時” I/O 響應性能約為 1μs。

除了工業網絡之外，PRU-ICSS 的特點還可應用于諸如電機、ADC 接口、背板等其他應用中。

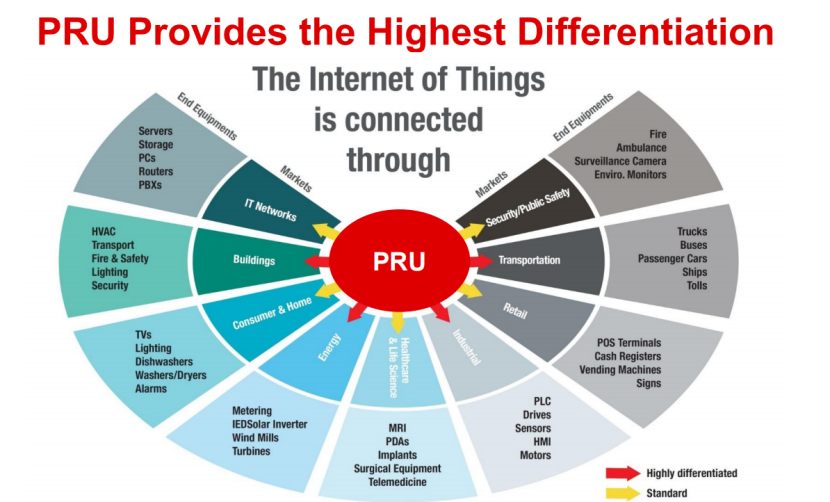

如圖所示，PRU 提供最靈活的功能，以適配用戶的不同應用場景。

時間敏感網絡（TSN）是由 IEEE 802.1 工作組制定的一系列標準的統稱，為以太網增添了實時、確定性的網絡服務能力。在確定性和低延遲性能層面，TSN 可達到當前工業通信協議的同等水平，同時還新增了更多功能與靈活性，且具備 IEEE 標準的通用優勢。TSN 實現了信息技術（IT）網絡與運營技術（OT）網絡的融合，讓實時和非實時業務流得以在同一以太網網絡中傳輸。

TSN 可實現工業現場層多傳感器、執行器的實時連接，也是工業 4.0 中實現生產單元各類控制系統實時互聯的關鍵技術，但其部署的核心挑戰是工業控制系統中大量互聯的感知與執行設備帶來的網絡配置復雜度問題。

TI 的 AM243x 和 AM64x 系列芯片的所有型號均支持 TSN 技術（涵蓋 CPSW 和 ICSSG 兩大以太網子系統）,可以極大簡化硬件開發的復雜性。

其中 CPSW 是通用平臺交換機（Common Platform SWitch）的縮寫。該模塊支持兩路獨立的 10/100/1000 兆比特每秒以太網媒體訪問控制器（MAC），也可配置為單路三端口 10/100/1000 兆比特每秒以太網交換機（含 2 個外部端口 + 1 個內部端口）。

由于各種原因，工業協議向 TSN 的遷移需數年時間，過渡階段需協議橋接設備（如現場總線 - TSN 網關、IO-Link 主站 - TSN 網關、OPC UA over TSN）實現新舊系統兼容，TI 的工業網絡  SoC 也非常適合這類應用。

PRU-ICSS 的強大性能需依托處理器整體架構才能充分發揮優勢，TI AM 系列處理器通過“PRU-ICSS+主 CPU+豐富互聯接口”的組合，通過結合不同的處理器內核，達到高中低端應用全覆蓋，且支持上下兼容，保護軟硬件開發投資。

全協議兼容：PRU-ICSS 支持 PROFINET IRT, PROFINET RT, EtherNet/IP, EtherCAT, TSN 等幾乎所有主流工業協議，實現了認證且無入門開發費，開發者可通過 TI 的 IND-COMMS-SDK、Linux SDK 或第三方合作伙伴獲取協議棧，大幅降低開發門檻。

實際測試結果顯示，AM24/26/64 在 EtherCAT 協議表現為 31.25 μs 最小周期，EtherNet/IP 為 1ms，PROFINET 為 1ms（RT），250μs（IRT）。

算力協同：搭載不同內核數量的 Arm Cortex-R5F 或 Arm Cortex-A53，與 PRU-ICSS 實現高效分工——主 CPU 負責數據分析、人機交互等復雜業務，PRU 專注實時協議處理，通過共享 RAM 進一步降低數據交互的抖動與延遲。

工業級可靠性：內置 AES、RSA 等硬件加密模塊保障數據安全；寬溫工作范圍（-40℃ 至 105℃），完美適配工業現場的惡劣環境。

高擴展性：提供千兆以太網、PCIe、USB、CAN-FD 等豐富接口，可輕松對接工業網絡、存儲設備與人機界面，支持 FreeRTOS、Linux 等多操作系統選擇。

“更快、更穩、更靈活”永遠是工業通信領域追求的核心目標，TI 的 Sitara 處理器無疑是工業網絡協議處理的加速利器。憑借完善的軟硬件支持，一方面，可靈活支持各類常見的工業網絡協議以及 TSN，另一方面，高性能的協處理器內核，滿足實時任務分配、處理、數據交換等工業互聯網新需求，解決了工業用戶在實時性、兼容性和靈活性上的痛點，有效支撐起工業實時互聯的創新，以及新舊網絡的平滑過渡的升級需求。

十幾年來，Sitara 系列 MCU 與 MPU 在工業領域經久不衰，見證了工業系統從半自動化到智能化的升級。如今隨著工業網絡需求的不斷升級，Sitara 通過增強網絡協議處理方面的獨特能力，同時結合其在計算、控制、安全、可靠性等多方面優勢，支持并引領著新一輪的高效、智能的“工業革命”。
