基于RT-Thread與兆易創新GD32F527的工業級網絡-CAN透傳網關設計與實現 | 技術集結

系統基于RT-Thread master版本構建,充分利用了其豐富的組件生態:

已啟用的核心組件:

• 內核: 多線程調度、信號量、互斥鎖、消息隊列

• 文件系統: DFS + ELM-FAT,用于SD卡配置存儲

• 網絡協議棧: LwIP 2.03,支持TCP/UDP、DHCP、DNS。RT-Thread最新版可能會與LWIP2.03中cc.h文件的變量類型定義沖突，修cc.h文件的內容。

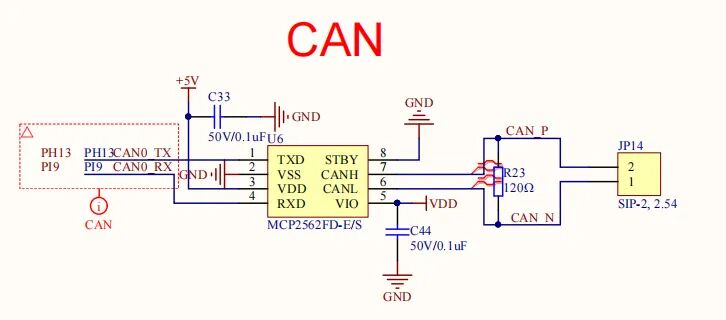

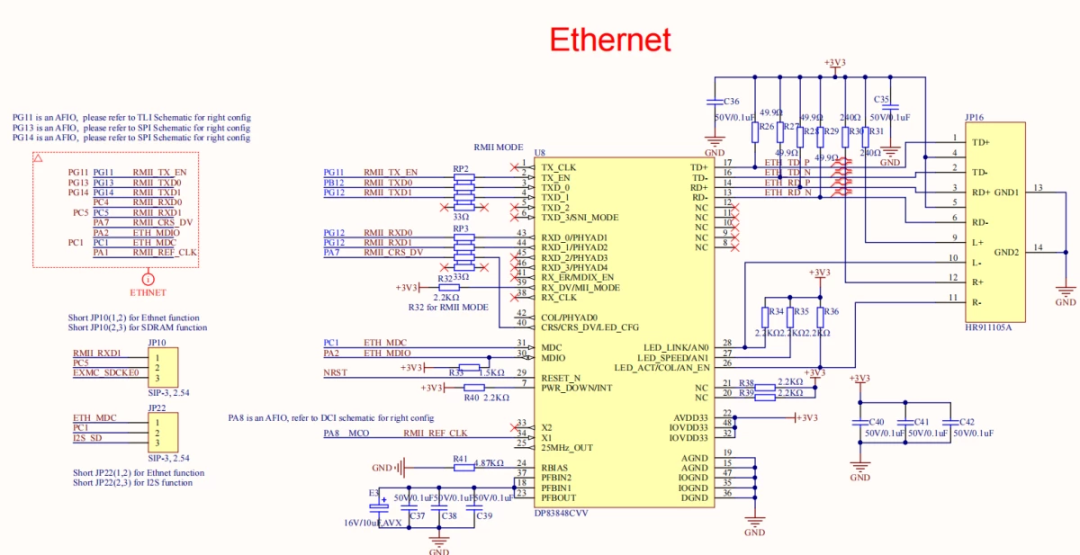

• 設備驅動框架: CAN驅動、SDIO驅動、EMAC以太網驅動

• Shell組件: MSH (Module Shell),用于命令行調試

• FAL: Flash抽象層(可選),用于固件分區管理

采用動態內存分配策略:

• 消息緩沖區: 動態分配最大2048字節數據緩沖

• Web緩沖區: 請求4KB,響應34KB(擴展緩沖區)

• 網絡緩沖區: 各服務獨立分配1KB緩沖

┌─────────┐ ┌─────────┐ ┌─────────┐

│Web Server│ │ Bridge │ │ Network │

│ 管理 │ │ 透傳 │ │ 服務 │

└─────────┘ └─────────┘ └─────────┘

┌──────────┐ ┌──────────┐ ┌──────────┐

│Config Save│ │ Firmware │ │ System │

│ 配置管理 │ │ 固件升級 │ │ 系統管理 │

└──────────┘ └──────────┘ └──────────┘

┌────┐ ┌─────┐ ┌─────┐ ┌────┐ ┌────┐

│LwIP│ │ DFS │ │ MSH │ │CAN │ │SDIO│

└────┘ └─────┘ └─────┘ └────┘ └────┘

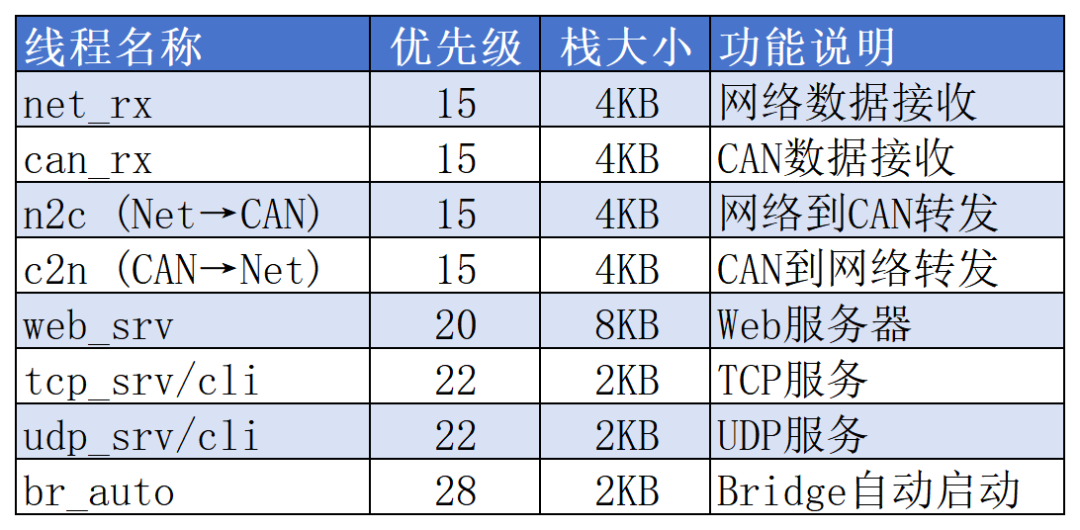

關鍵設計點:

• 異步解耦: 接收線程與轉發線程通過消息隊列解耦

• 雙向流控: 使用信號量控制隊列消費速率

• 動態內存: 消息體動態分配,避免大棧空間占用

• CAN重組: CAN幀自動重組為完整網絡數據包

核心功能:

• 網絡與CAN雙向數據轉發，支持網絡協議自定義。

• CAN幀分段/重組(8字節限制)

• CAN ID智能管理(固定/自增/提取)

統計信息:

• 網絡→CAN: 數據包數、字節數

• CAN→網絡: 數據包數、字節數

• 錯誤計數、丟包計數、內存分配失敗計數

架構特點:

• 單線程服務器: 串行處理請求(簡化設計)

• 頁面生成: 服務器端動態生成完整HTML

• 響應式設計: 現代化CSS,支持桌面/移動端

頁面模塊:

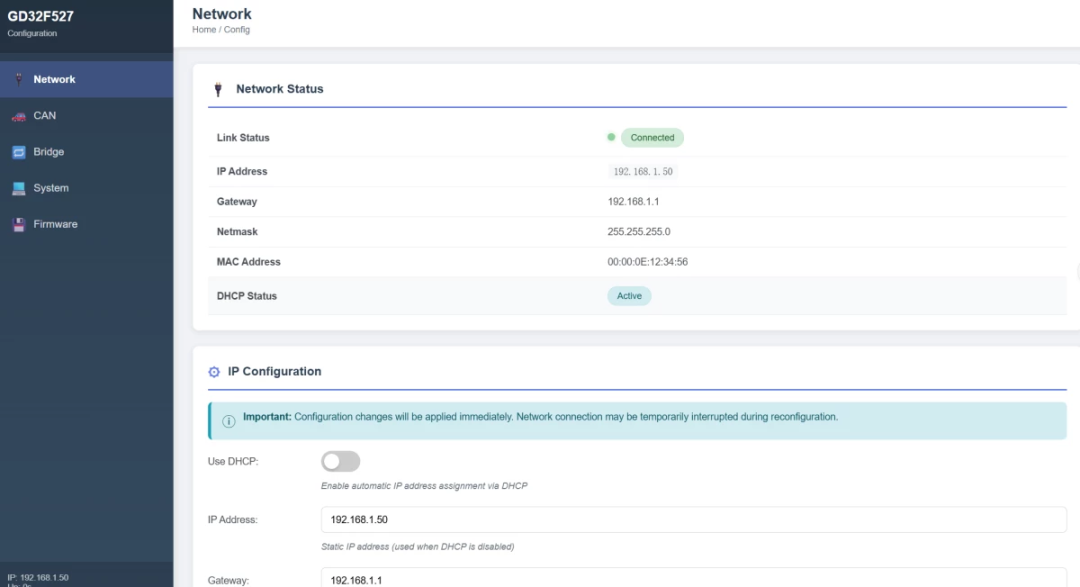

• user_web_network.c: 網絡IP配置(DHCP/靜態IP)

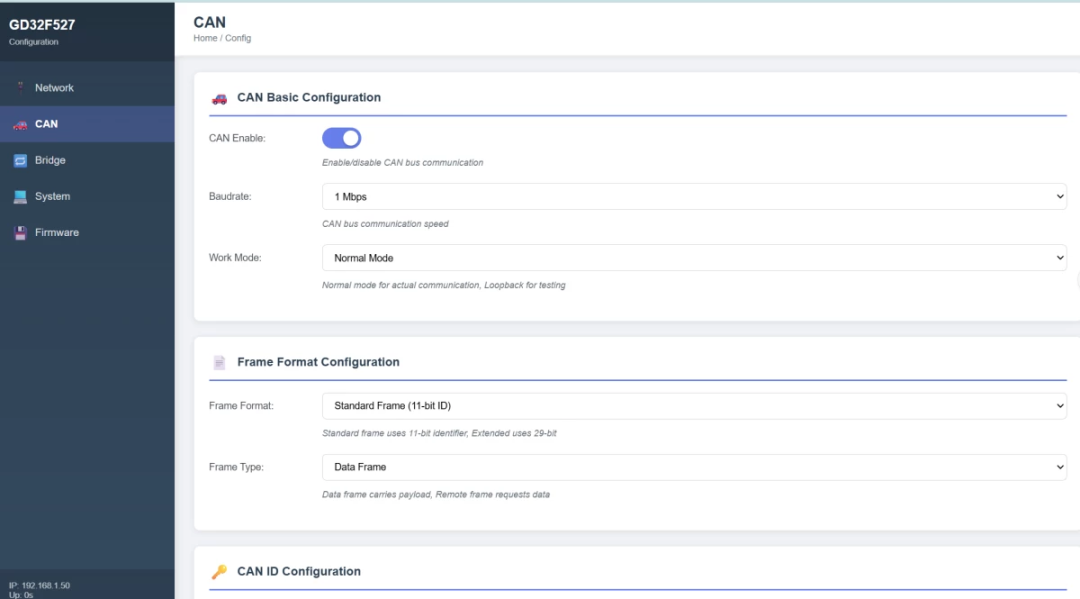

• user_web_can.c: CAN總線參數配置

• user_web_bridge.c: 透傳橋接配置

• user_web_server.c: 主服務器 + 系統頁面 + 固件頁面

• 擴展響應緩沖區以容納完整的多頁面HTML(~34KB)。

UI設計亮點:

• 漸變色側邊欄導航

• 卡片式內容布局

• 開關按鈕、進度條、徽章等現代組件

• 懸停動畫、狀態指示點

• 表單驗證與提示信息

存儲方案:

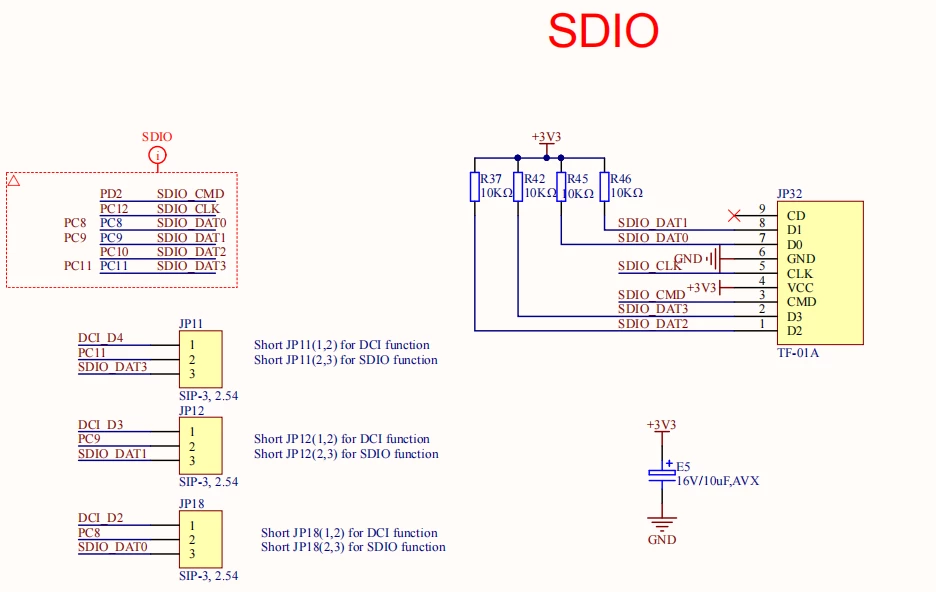

• 介質: MicroSD卡,16GB，由于外部擴展FLash的SPI與網絡接口沖突，所以使用SDIO存儲配置，后續可擴展存儲數據日志和操作日志，方便進一步分析

• 路徑: /gd32_net.cfg (使用虛擬文件系統掛載)

• 格式: 二進制結構體 + CRC32校驗

健壯性措施:

1. 寫入臨時文件→重命名→刪除舊備份

2. 讀取失敗自動創建默認配置

3. CRC32完整性校驗

4. 設備健康檢查(幾何信息、扇區讀取測試)

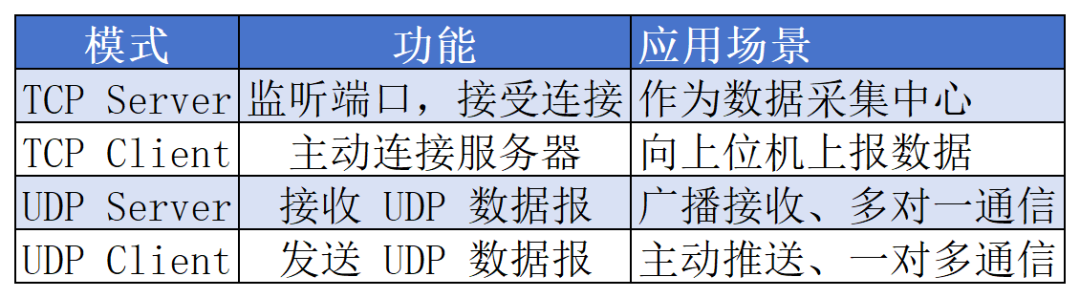

控制命令:

• tcp_server start/stop

• udp_server start/stop

• tcp_client start/stop

• udp_client start/stop

• net_status: 查看所有服務狀態

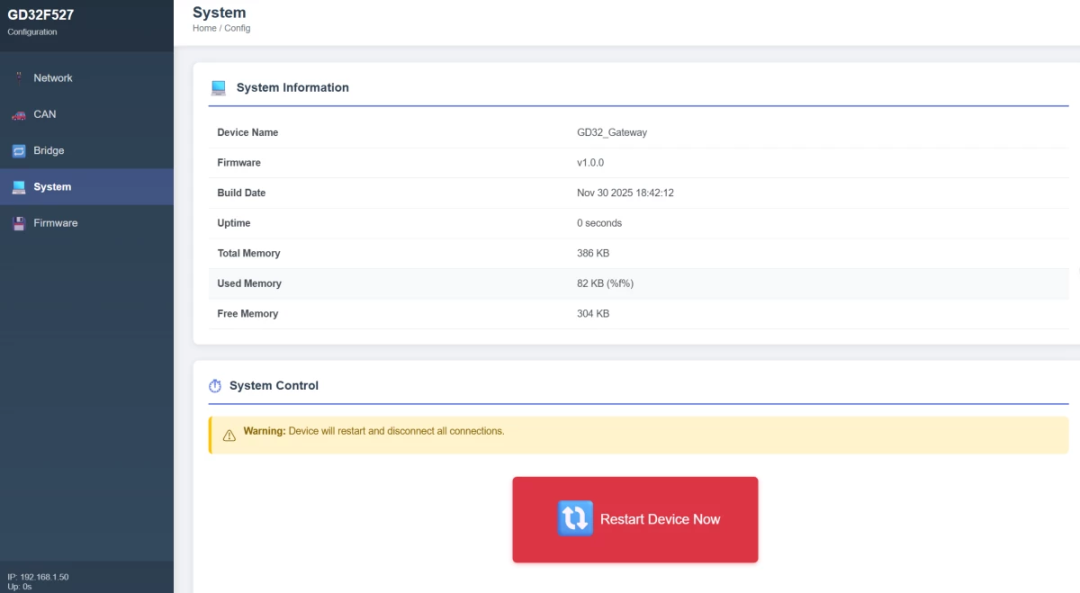

提供功能:

• 系統信息查詢(內存、運行時間、版本)

• 設備重啟(reboot [delay])

• 恢復出廠設置(factory_reset)

• 配置導出為JSON格式

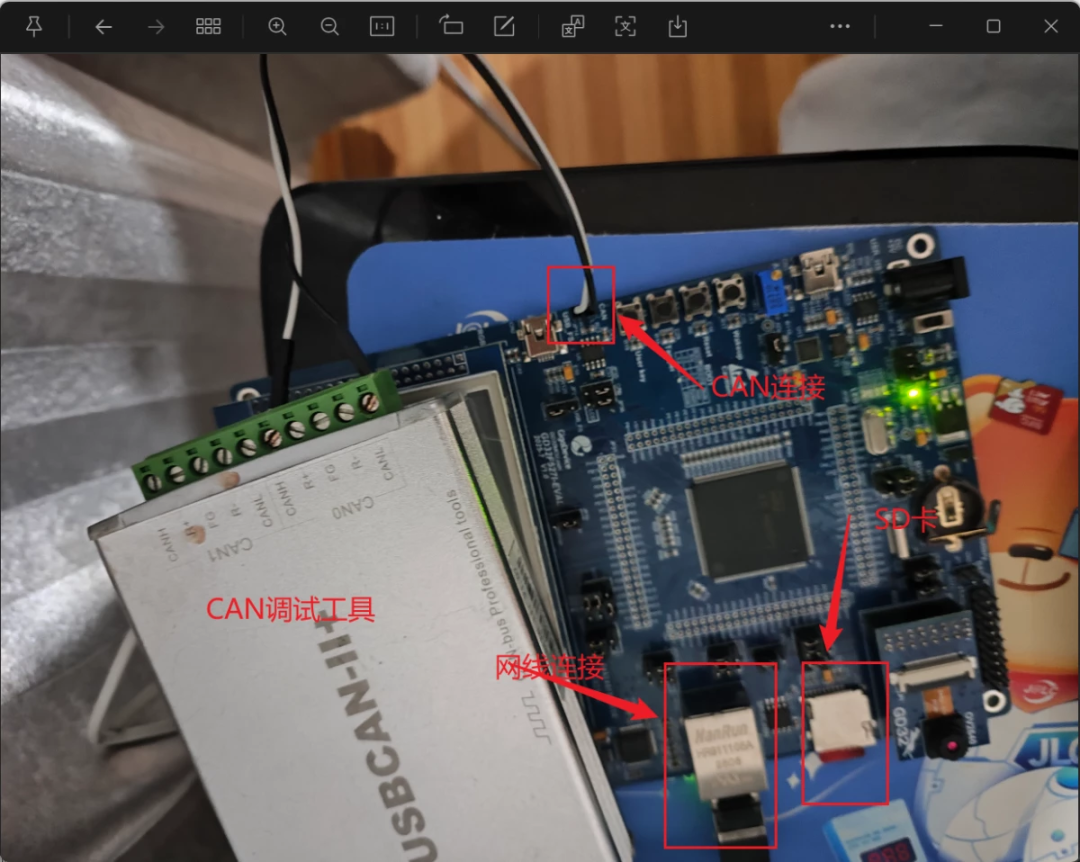

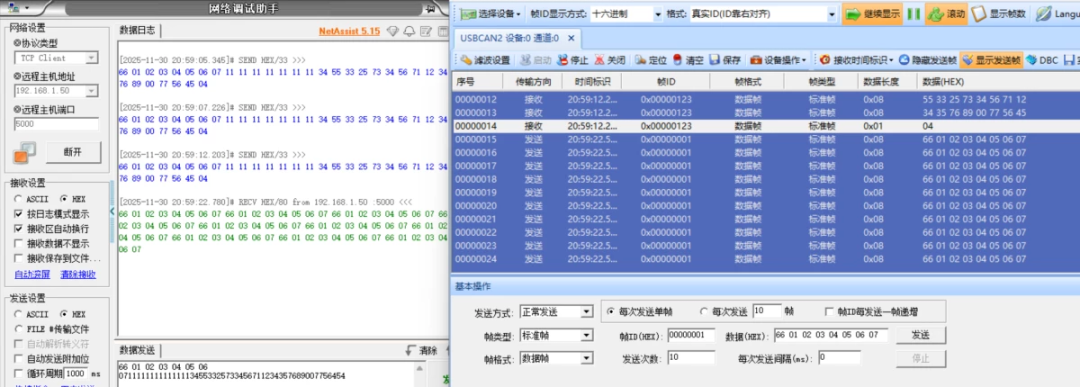

注意：透傳需要啟動CAN（當前參數默認啟動）

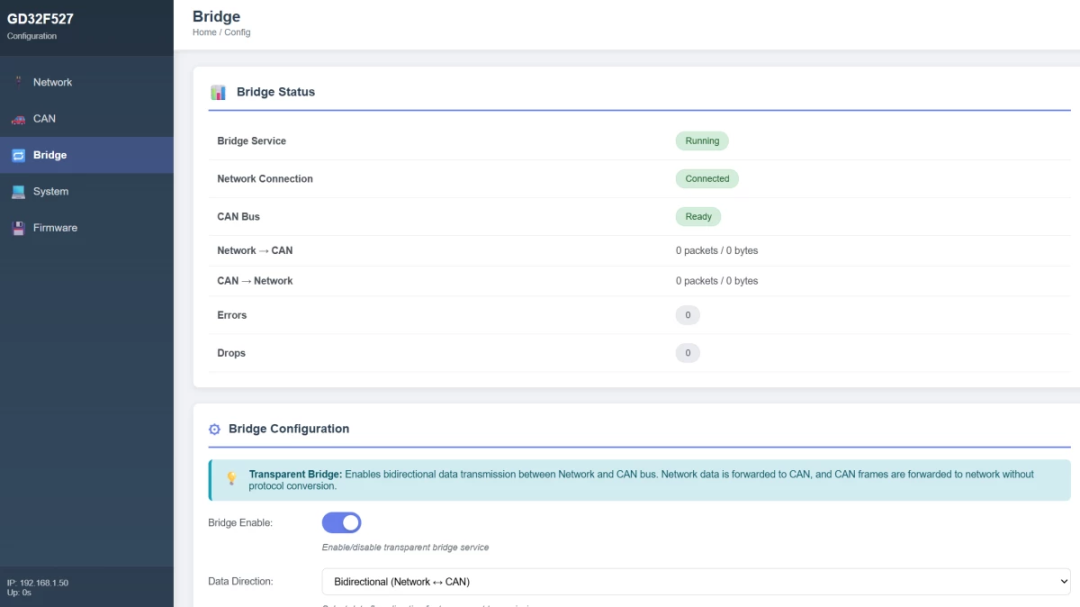

3.透傳橋接界面

可以查看當前固件版本，并在配置后利用按鈕進行軟件重啟設備，以實現配置生效。

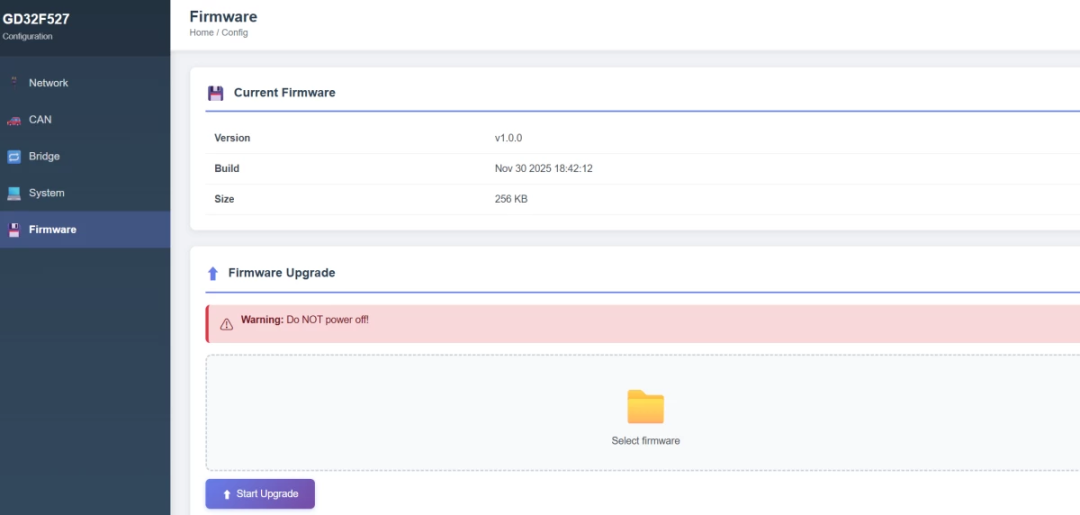

5.固件升級
