在高速接口設計中，時序收斂往往是工程師面臨的最大“噩夢”。當數據傳輸速率突破 800Mbps 時，微小的 PCB 走線差異都足以讓系統崩潰。本文將深度剖析 Xilinx 7 系列（IDELAYE2）與 UltraScale 系列（IDELAYE3）的底層原理，帶你徹底攻克輸入延遲校準難題。
一、核心基礎概念：為什么我們需要 IDELAY？

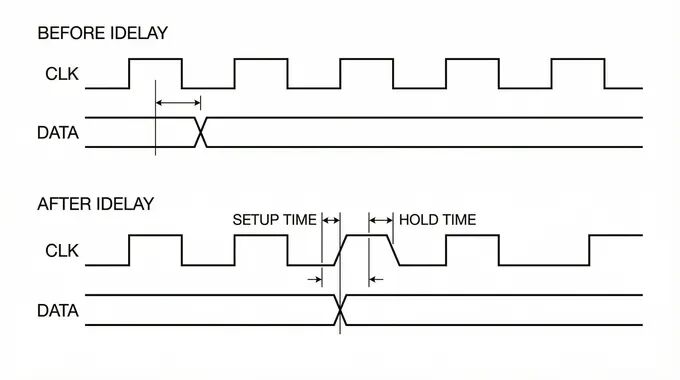

在高速系統中，信號在 PCB 上的傳播速度約為 6英寸/ns。這意味著 100mil 的走線誤差約等于 16ps 的時間偏差。在 DDR3-1600 中，一個數據窗口僅有 625ps。如果 PCB 繞線無法做到絕對等長，數據眼圖就會閉合。

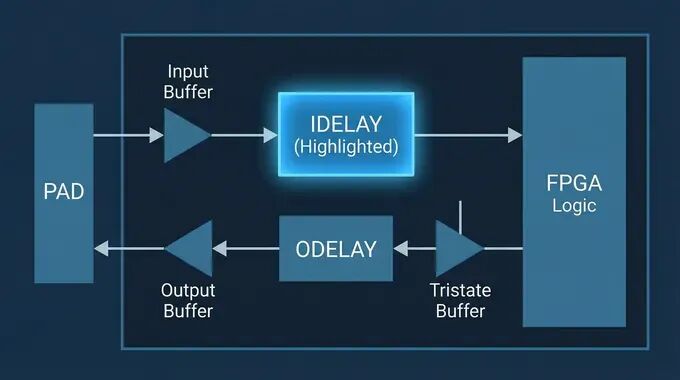

IDELAY 的作用，就是位于 FPGA IO Pad（焊盤）與內部邏輯之間，通過精確控制延時鏈（Delay Line），在亞納秒級別“微調”輸入信號的到達時間。設計時需牢記以下三大鐵律：
- 物理位置鎖定：
IDELAY 位于 IOB 內部，緊鄰物理引腳。一旦信號進入內部布線，無法再使用。 - 伴侶關系：
在 DDR 等應用中，必須與 ISERDES 級聯使用。 - 心臟依賴：
必須由 IDELAYCTRL 提供高精度參考時鐘，否則無法保證延時準確性。
二、IDELAYE2 詳解（7 系列 FPGA）
對于 Artix-7, Kintex-7, Virtex-7，IDELAYE2 是主力軍。它采用“抽頭（Tap）”式結構，共有 32 個 Tap，每個 Tap 平均延時約 78ps（受參考時鐘影響），總延時范圍 0 ~ 2.5ns。
標準動態可調模式（VARIABLE）例化代碼：
IDELAYE2 #(
.CINVCTRL_SEL ("FALSE"),
.DELAY_SRC ("IDATAIN"), // 關鍵：信號源來自IOB引腳
.HIGH_PERFORMANCE_MODE ("TRUE"), // 開啟高性能模式減少抖動
.IDELAY_TYPE ("VARIABLE"), // 動態可調模式
.IDELAY_VALUE (0),
.REFCLK_FREQUENCY (200.0), // 參考時鐘需與IDELAYCTRL一致
.SIGNAL_PATTERN ("DATA")
)
idelay_inst (
.CNTVALUEOUT (cntvalueout), // 輸出當前延遲值（調試神器）
.DATAOUT (dataout), // 輸出至ISERDES
.C (clk),
.CE (ce), // 1=使能調整
.IDATAIN (datain), // 來自物理Pad的輸入
.INC (inc), // 1=增加延遲，0=減少
.LD (1'b0),
.REGRST (rst)
);三、IDELAYE3 詳解（UltraScale/UltraScale+ 系列）
在 UltraScale 架構中，E3 帶來了質的飛躍：
- 精度革命：
原生精度提升至 4~10ps，適應 DDR4-2400+。 - Native Time Mode：
支持 DELAY_FORMAT = "TIME"，可直接設定 500ps，無需手動計算 Tap。 - VT 自動校準 (EN_VTC)：
FPGA 后臺自動補償電壓溫度漂移，保證延時絕對穩定。
UltraScale IDELAYE3 例化代碼：
IDELAYE3 #(
.DELAY_FORMAT ("TIME"), // 【亮點】單位直接使用ps
.DELAY_TYPE ("VARIABLE"),
.DELAY_VALUE (100), // 初始延遲 100ps
.REFCLK_FREQUENCY (300.0), // 推薦參考時鐘300MHz
.UPDATE_MODE ("ASYNC")
)
idelay_inst (
.CNTVALUEOUT (cntvalueout),
.DATAOUT (dataout),
.CE (ce),
.CLK (clk),
.DATAIN (datain),
.EN_VTC (en_vtc), // 【核心】使能自動補償
.INC (inc),
.RST (rst) // 注意：E3是RST，E2是REGRST
);四、IDELAYE2 vs IDELAYE3 全面對比
五、工程實戰應用案例
案例 1：DDR3 接口物理層（IDELAYE2 + ISERDES）
核心邏輯是“盲調”。FPGA 通過狀態機掃描 0~31 個 Tap，找到數據最穩定的點。注意由于 PCB 走線差異，每一位數據（DQ）必須獨立例化 IDELAY。
genvar i;
generate
for(i = 0; i < 8; i = i + 1) begin : gen_delay
IDELAYE2 #(
.IDELAY_TYPE ("VARIABLE"),
// ... (其他參數) ...
) idelay_dq (
.IDATAIN (dq_in[i]), // 每一位獨立輸入
.DATAOUT (dq_delayed[i]),
.INC (delay_inc),
.CE (delay_ce),
// ...
);
ISERDESE2 #( .DATA_RATE("DDR"), .DATA_WIDTH(8) ) iserdes_dq (
.D (dq_delayed[i]), // 接收經過延時校準的數據
// ...
);
end
endgenerate
案例 2：MIPI D-PHY 接口（IDELAYE3）
利用 E3 的高精度和 VAR_LOAD 模式實現快速對齊。
IDELAYE3 #(
.DELAY_FORMAT ("TIME"),
.DELAY_TYPE ("VAR_LOAD"), // 允許直接加載數值
.DELAY_VALUE (50), // 初始補個 50ps 的 PCB 差異
.REFCLK_FREQUENCY (300.0),
.UPDATE_MODE ("ASYNC")
) idelay_mipi (
.DATAOUT (data_delayed),
.EN_VTC (1'b1), // 保持高電平，讓FPGA自動抵抗溫漂
.LOAD (load_delay),
.CNTVALUEIN (optimal_delay_val) // 直接加載算法值
);六、使用必備注意事項
1. IDELAYCTRL 是必須的！ 一個 I/O Bank 內的所有 IDELAY 共享該 Bank 對應的 IDELAYCTRL。系統上電后，必須先復位 IDELAYCTRL，等待其 RDY 信號拉高。
2. 時鐘驅動有潔癖： IDELAY 的參考時鐘嚴禁使用普通邏輯時鐘，必須使用 BUFG/BUFIO 產生的穩定時鐘。
3. 多通道獨立性： 不要試圖用一個 IDELAY 控制一組總線。8 位數據線必須例化 8 個 IDELAY。
總結： IDELAY 原語是 FPGA 通往高速世界的“門票”。7 系列 (E2) 穩健經典，適合 DDR3；UltraScale (E3) 引入皮秒級 Time 模式和自動溫補，是 DDR4 和 MIPI 的不二之選。
