在這一系列文章的第一部分，我們展示了如何通過相當簡單的均衡電路，讓一顆標準的駐極體麥克風探測低至不到1Hz的次聲波信號。在第二部分也是最后一部分，我們將進一步改善該電路，并加入音頻輸出，讓我們能夠聽到原本聽不到的聲音。

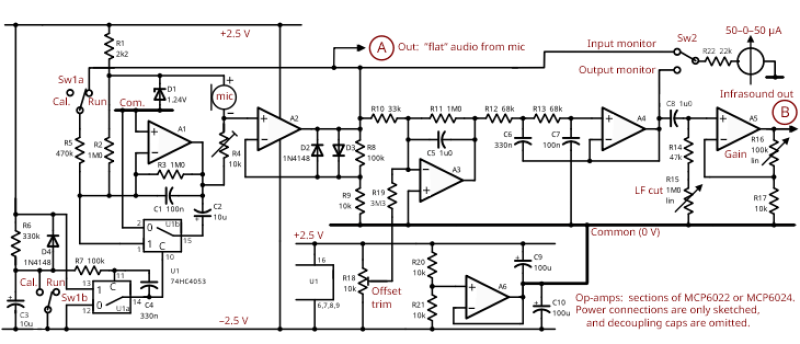

圖1顯示了修改后的電路原理圖。雖然均衡部分大致與先前相同，但麥克風周邊的電路變得更為完整。原先麥克風直接由電源軌供電，這在某些情況下可能導致反饋問題；現在則改由一個純凈的參考電源供應，并且還封裝在一個反饋回路中，以協助穩定其工作點。
圖1：新的輸入緩沖電路可穩定麥克風的工作狀態，其余新增組件則進一步提升整體電路性能。
R1與D1為麥克風正極定義了一個標稱+1.24V的參考電源。(D1并未指定具體型號；我使用的是LM385-1.2，但該系列目前已停產——它們過去表現穩定且規格完整，特別是-ADJ版本相當實用。不過LMV431或LM4041看起來都是不錯的替代選擇。)在沒有任何偏移的情況下，A1的輸出維持在-1.24V，這是麥克風負載電阻R4低端所需的電位。當整個系統完成設置并穩定后，R4與麥克風負極的連接點會接近0V(或共享地)。麥克風的信號疊加在此基準上，并由A2進行放大，其中一部分信號經由R5反饋至A1，以協助穩定麥克風的工作點。
校準與初始設置
由于各個麥克風的性能略有差異，主要源自其內部JFET的增益范圍不同，因此需要進行初始校準：負載電阻R4必須加以調整。Sw1a可將R5暫時開路，以加快這個初始調整過程；同時Sw1b會讓C2暫時不進入電路(原因稍后說明)。在原理圖中，這些開關皆以正常工作位置顯示。
一旦完成設置，反饋機制便可使電路工作趨于穩定，并在很大程度上補償溫度變化。若沒有來自A2的反饋，測量到的麥克風端電壓溫度系數約為13mV/°C；加入反饋后，該值可降至約1mV/°C。R18用來調整殘余偏移，否則在A4輸出端的殘余偏移可能高達200mV。
C1取100nF，在校準期間已足以維持A1的穩定性；但真正決定A1電路低頻3dB截止點的是C2(10μF)，這已考慮了反饋對其有效值的降低。若在啟動時C2即接入電路，系統將需要非常長的時間才能穩定，因此此電容會先行預充電，并在電源接通數秒后才接入。(如第一部分圖5所示的電荷注入方式在此幾乎沒有幫助，可能是因?yàn)榉答亴⑵渥饔玫窒恕?
延遲切換與穩定機制
U1a用來產生延遲。C3與R6決定延遲時間，而R7與C4則提供正反饋，使實現快速響應。接著，U1a控制U1b，以決定C2的連接方式。在啟動期間，C2接在A1輸出(-1.24V)與共享地之間，使其充電至預期的工作電壓；進入正常工作后，C2則跨接于R3之上，定義整個電路的時間常數。
這樣的遲滯設計是必要的，因?yàn)槿糁苯右訰C網絡緩慢變化的電壓來控制4053模擬開關，會導致其產生振蕩(至少在我手邊的Motorola與RCA組件中如此)。目前設置的延遲時間雖然比C1與R3所需的最小值更長，但可讓電路其他部分有更充足的時間穩定。4053尚有一個未使用的通道；嘗試將其用于對C5進行預充電，或在啟動期間短路R14+15，不過對整體穩定時間的改善并不明顯。
在校準之前，必須在聲學上隔離麥克風，并讓其與電路充分穩定。一個簡單而有效的方法，是暫時將其包覆在兩個中空的橡皮泥半球中，并松散地密封起來。在實際工作時，麥克風應避免氣流影響，只用一層布料遮擋即可達到效果，而使用開孔泡棉或一團吸音纖維，效果則更佳。
其余電路說明
A3周圍的電路與先前相同，唯一新增的是偏移微調電位器R18。A4則在信號路徑中加入一個二階Sallen–Key低通濾波器(f3dB約為12Hz)，配合A3的衰減特性，可使50/60Hz分量獲得35至40dB的衰減。
C8與R14+15決定整體的低頻截止點，依圖中數值設置，其3dB點可介于約300mHz至1.7Hz之間。當R15調至最大時，C1/R3的時間常數將成為主導因素。
在第一部分，我們?cè)鴩L試使用指針式電表作為顯示，但發現其反應偏慢。然而在本設計中，它成為了一個實用的附加組件，可方便設置麥克風負載電阻與偏移調整，同時仍能良好的指示最低頻率變化。
仿真與實測結果

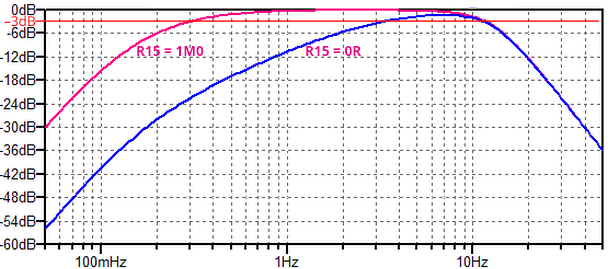

圖2顯示在R15設為最大與最小值時，電路對氣壓變化的頻率響應。雖然這些曲線來自LTspice仿真，但與實際測量結果高度一致。可將紅色上方曲線與第一部分中的圖2進行比較。
圖2：在R15取極限值時，電路的計算頻率響應。

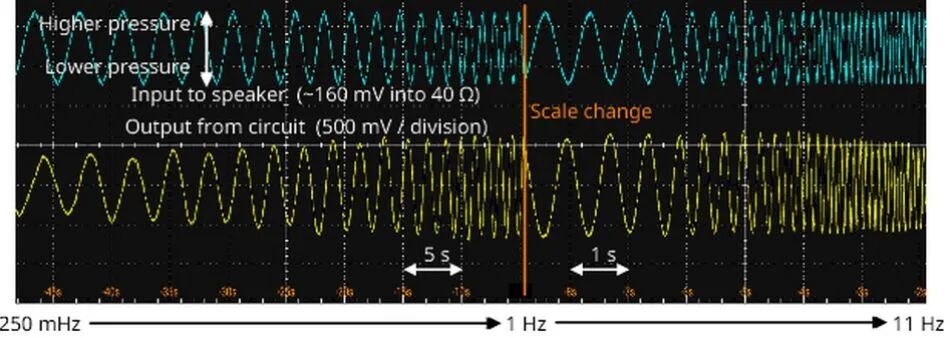

實際測量結果如圖3所示，使用的是第一部分中描述的測試裝置，并將R15設為最大帶寬。與第一部分圖5相同，該掃描為手動進行，因此頻率刻度不必然是嚴格的對數關系。與先前一樣，曲線在垂直方向的漂移主要來自JFET的閃爍噪聲(1/f noise)，但整體頻率響應與線性度仍清楚可見。
圖3：使用實際麥克風于測試裝置中測量的頻率響應。
本次使用的是直徑10mm的麥克風膠囊，當然，還有其他類型可選，但其行為可能不同。使用回收的5mm麥克風進行測試顯示，其靈敏度大致與振膜面積成正比，或等同于直徑的平方，這樣的結果相當合理。5mm組件普遍較新且噪聲較低，推測其內部JFET亦有類似特性，因此整體信噪比與大型膠囊相近。實操上，建議選用尺寸越大的麥克風越好。
讓我們聽到次聲波
如果我們利用次聲信號調制音頻信號，我們便能“聽見”正在發生的事情，或至少是其替代呈現。近期有一篇設計實例介紹了“打造音高線性VCO (上)：原型設計”；而這篇文章正是那項設計所需要的實際成果。

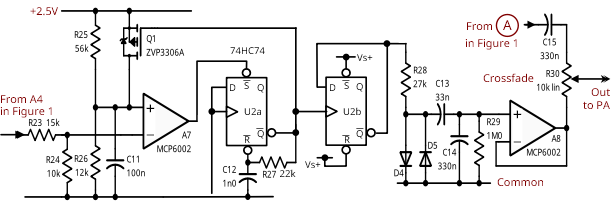

此處使用的振蕩器，幾乎與該文章中的一種變體完全相同，其電路如圖4所示。本文不再詳述其工作原理，但在此基礎上加入了一些修改與補充。
圖4：通過對音頻音調進行頻率調制，可將次聲波的形態轉換為可聽形式。
如同先前的設計，振蕩器的主要部分產生一個中心頻率約為500Hz的音調，當控制輸入在約正負1V范圍內變化時，其頻率可上下變動一個八度，也就是頻率加倍或減半。這代表該振蕩器對音高而言是線性的，而非對頻率線性。此處的控制輸入，正是先前所探測到的次聲波信號。
在極端條件下，該信號可能會跨越整個電源軌，振幅可達±2.5V，因此需通過R23與R24將其衰減。(以非線性組件取代R24其實相當誘人，但尚未實驗。這樣或許能在低電平時幾乎不影響信號，同時對尖峰進行壓縮。例如使用兩組背對背的1N4148二極管，并提高R23的阻值……)
來自U2b的音頻方波輸出，經由R28以及一組由C13與C14跨接的限幅二極管后，形成一個約1V峰對峰值的梯形波。這樣的振幅可能偏大，因此C13/C14同時也會將其進一步衰減至約100mV峰對峰值。A8用作緩沖器，而R29則提供一條接地通路，卻幾乎不對C14分流。
若需要一個較為直接、約1V峰對峰值的音頻輸出，可將C13短路、把C14改為33nF，并移除R29與電位器R30。更簡單(但也更粗糙)的做法，是直接從U2經由一個5k電位器作為音量控制，直接驅動耳機。此時可依個人需要，在耳機兩端再加上額外的濾波電容。
混合與搭配
我們之所以可能需要較低的信號電平，是因?yàn)檫@樣可使其與A2的輸出幅度相當，而A2輸出的是麥克風經放大的寬帶音頻信號。R30允許我們?cè)谠撘纛l信號與調制音調之間進行交叉淡入淡出，視需要混合兩者。(而稍后我們確實可能會這么做。)
此時，輸出即可送入功率放大器(我使用的是TDA7052A，未畫于圖中)，再接揚聲器或耳機(需串聯電阻)。若將左右耳機并聯，聲音大致會出現在頭部正中央；若改為串聯且反相連接，則會產生一種“在遠方”的聽感。若你同時還想聽由飛機、火車與汽車所構成的復雜聲景，這種效果可以減少干擾。

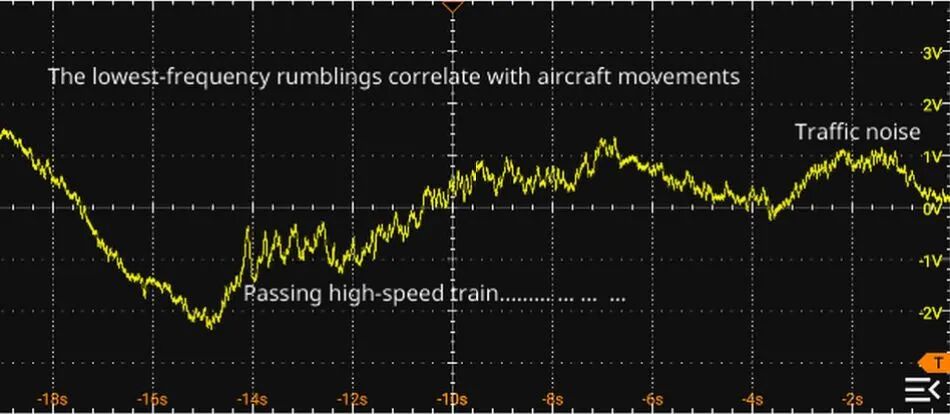

雖然若能在此處附上一段音頻，讓讀者親耳聽聽結果，會是件相當不錯的事，但在文中我們只能以視覺方式替代：圖5顯示了一段典型的波形，內容為一列高速列車在數百米外通過，同時還有兩架距離更遠、正接近希思羅機場的飛機。
圖5：此波形顯示了實際音頻的效果，請注意x軸的時間刻度。
不只有空氣這一種介質
前文提到交叉淡入淡出，但為何我們會需要這樣的功能？原因在于，還有兩種我尚未嘗試的應用場景：地下與水下。
若將麥克風密封于一個合適且配重得當?shù)娘嬃掀恐校涂尚纬梢粋€(gè)頗具趣味的水聽器，而附近的運河不久后便會充滿螺旋槳的噪聲。但這些聲音主要會是直接可聽的，還是以更低頻為主呢？理論上，壓力變化應能通過瓶壁耦合至內部空氣，再傳遞給麥克風，不過效率可能偏低，往瓶子里灌油或許能改善這種情況，至少在油滲入麥克風內部之前是這樣。
另一個瓶子若埋入地下并以水泥固定(當?shù)鼗鶐r為白堊巖，部分地區外露)，或可作為一種地震傳感器，盡管在那個地下世界中，理論上不該有太多音頻活動。這附近的地震活動算是算是很少的，但偶爾仍會感受到2級或3級的低沉震動。
最后的奇想
若能使用一對麥克風，并以適當間距構成立體聲對，每一顆都具備獨立的均衡電路，是否會很有趣？或許可將它們的總和輸出用來控制音調的頻率，而各自的輸出則用來調整左右聲道的相對振幅。由于在低頻下，方向信息主要來自相位差，因此可能還需要相位控制，這或許意味著相當復雜的壓控全通濾波器設計。或者其他什么方法，干脆交給DSP來處理？
若你想看看在充足經費支持下，駐極體麥克風能做到什么程度，不妨搜尋“NASA infrasound”，你將會看到大量引人入勝的成果，應用環境橫跨深海到太空邊緣。雖然本設計無法與NASA所能達到的次毫赫茲等級的探測能力相比，但其趣味性絲毫不遜色，而且成本顯然低得多。
