光纖陀螺儀（FOG）由于其高精度、高可靠性以及不依賴衛星導航等外部信號的特點，已成為現代慣性導航系統中最重要的組成部分之一。
據麥姆斯咨詢報道，近期，薩特巴耶夫大學（Satbayev University）等研究機構在Journal of Sensor and Actuator Networks期刊上發表了題為“Fiber-Optic Gyroscopes: Architectures, Signal Processing, Error Compensation, and Emerging Trends”的綜述論文，分析并探討了一些關鍵的光纖陀螺儀架構，包括干涉式（IFOG）、諧振式（RFOG）、數字式（DFOG）以及混合式（HFOG）。闡述了各類光纖陀螺儀架構的工作原理、結構特征，以及各自的主要優勢與局限性；重點分析了先進的信號處理與誤差補償算法，包括濾波技術、噪聲抑制方法、熱漂移與機械漂移的補償，以及新興的基于機器學習（ML）的方法；并針對這些架構，從決定精度、魯棒性以及微型化潛力的關鍵參數角度進行了系統比較。此外，本文還探討了光纖陀螺儀在航天系統、地面平臺、海洋與水下導航、航空以及科學研究等領域的多種應用。最后，總結了光纖陀螺儀的發展趨勢，重點關注陀螺儀的微型化、與其它傳感器的集成，以及數字化與人工智能（AI）驅動解決方案的引入，以實現更高精度、更優長期穩定性以及更強的抗實際環境擾動能力。
光纖陀螺儀的架構
光纖陀螺儀技術的基本原理確立于1976年，當時Vali和Shorthill首次演示了基于薩格納克效應（Sagnac effect）的光纖干涉儀的工作原理。在隨后的幾十年中，實驗室研究迅速走向?qū)嵱没蜕虡I(yè)化。向規模化生產的過渡由多家工業公司推動完成，其中包括KVH Industries和霍尼韋爾（Honeywell），它們在將光纖陀螺儀引入航空、海事及導航系統方面作出了重要貢獻。現代光纖陀螺儀具有精度高、抗振動能力強以及無機械運動部件等特點，因此成為激光陀螺儀的重要替代方案。
基于薩格納克效應的干涉式光纖陀螺儀基本架構如圖1所示。

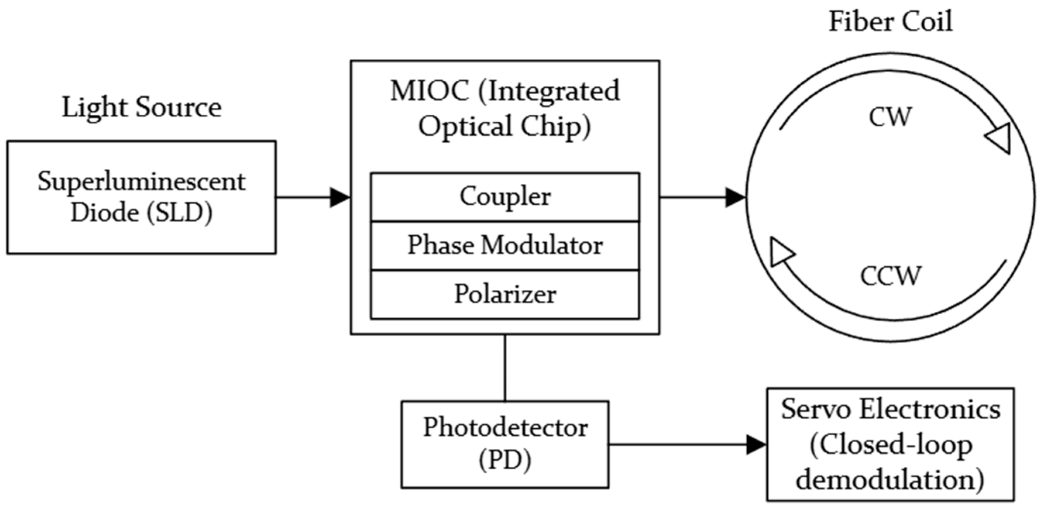

圖1 干涉式光纖陀螺儀系統級架構的示意圖
主要光纖陀螺儀類型及其設計原理如下：
（1）干涉式光纖陀螺儀（IFOG）是一種基于直接測量相向傳播光束相位偏移的經典方案。
（2）諧振式光纖陀螺儀（RFOG）采用高品質因數光纖諧振腔增強薩格納克相位偏移，在減小線圈尺寸的同時實現高靈敏度。
（3）數字式光纖陀螺儀（DFOG）利用數字調制與解調技術，提高噪聲抑制能力和抗溫度變化能力。
（4）混合式光纖陀螺儀（HFOG）結合干涉式、諧振式與數字式電路原理，在靈敏度、緊湊性與能效之間實現優化平衡，為新一代集成光學解決方案鋪平道路。
其中，干涉式光纖陀螺儀與諧振式光纖陀螺儀架構已相對成熟。干涉式光纖陀螺儀在精度、魯棒性與系統成熟度之間實現了較好的權衡；諧振式光纖陀螺儀可提供更高的靈敏度和更緊湊的尺寸，但代價是更高的光學復雜性。相比之下，數字式光纖陀螺儀與混合式光纖陀螺儀架構代表新興的系統級解決方案，其性能高度依賴具體實現方式、信號處理策略與系統集成水平，其在緊湊型智能化慣性導航系統中具有未來潛力。
信號處理與誤差補償
盡管光纖陀螺儀技術已較為成熟，并被廣泛應用于航空、海事、航天與陸地交通領域，但仍存在若干重要限制。光纖陀螺儀的精度與長期穩定性受到內在與外在環境因素以及光纖內部物理效應的共同影響。這些因素綜合作用，會導致測量噪聲、零偏漂移以及在長時間自主運行中的性能逐漸退化。
由于克爾效應（Kerr effect）、瑞利散射、背向散射以及光強噪聲等物理現象引起的內部噪聲與零偏漂移，可通過光學設計、電子電路優化及算法補償?shù)确绞竭M行主動抑制。現代方法顯著提高了精度、長期穩定性與可靠性，使光纖陀螺儀能夠勝任最具挑戰性的導航任務。
光纖陀螺儀對環境擾動具有較強敏感性，主要表現為零偏漂移、相位噪聲以及長期穩定性較差。主要不利因素包括溫度變化、磁場擾動、電離輻射、機械應力以及濕度等。在某些情況下，光學路徑還會受到機電耦合效應的影響，例如金屬或復合結構件因熱膨脹產生的應力，這些都會引入零偏誤差。
為提高精度與魯棒性，目前正在開發多種補償措施，包括結構設計優化、新材料的應用，以及新型數字信號處理算法的引入。
光纖陀螺儀性能提升依賴于兩類互補補償機制：結構性（基于硬件）補償和算法性（基于軟件）補償。前者側重于光學結構與電路層面的優化設計；后者基于數字信號處理與數學建模。兩種方法的協同作用能夠有效降低由噪聲、漂移與環境因素引起的誤差。
基于人工智能（AI）的補償方法是算法性方法的一種更高層次的擴展，其中數據驅動模型用于補充或增強傳統的信號處理與估計技術。
需要注意的是，AI方法并不是取代傳統算法，而是在其基礎上進行拓展。在許多實際應用中，會采用混合方案：基于模型的估計器提供基礎狀態估計，而機器學習模型用于補償殘余的非線性效應及未建模的擾動。
目前，基于AI的算法性方法被認為是發展下一代光纖陀螺儀的關鍵途徑，可在復雜且動態變化的工作條件下，實現更高的精度、靈活性和穩定性。
光纖陀螺儀的應用
光纖陀螺儀正在基礎研究與工程應用領域逐步擴展應用場景，特別是在需要高精度角速度與姿態測量的領域。其主要優勢包括長期穩定性好、漂移小、抗電磁干擾能力強，使其在傳統陀螺儀或衛星導航系統可靠性不足的場景中成為優選方案。
光纖陀螺儀的主要應用領域包括：民用航空、軍用航空、無人機（UAV）、武器和火控、水面艦船、無人水面艇（USV）、陀螺羅盤、潛艇、機器人水下航行器（AUV/ROV）、地球觀測衛星（EOS）、通信衛星、立方體衛星（CubeSat）、空間站、自動駕駛汽車、機器人、鐵路運輸（如圖2所示）。
圖2 光纖陀螺儀的各種應用領域
光纖陀螺儀的未來趨勢
未來慣性導航的發展將由持續微型化、光子與材料平臺創新，以及光纖陀螺儀與微機電系統（MEMS）、激光雷達（LiDAR）和量子傳感器的深度融合所推動。同時，AI算法在自適應誤差校正與數據融合方面正發揮重要作用。這些趨勢表明導航系統正朝著混合化、智能化與量子增強方向發展。
圖3總結了光纖陀螺儀技術的SWOT分析框架，強調了其技術成熟度與進一步發展的挑戰。FOG的主要優勢包括高精度與長期穩定性、無運動部件的固態結構、以及對振動和惡劣環境的強抗性，使其在高端導航系統中成為經典環形激光陀螺儀（RLG）的有力替代方案。同時，仍存在若干劣勢：對溫度與機械應力敏感、微型化設計中零偏漂移加劇、成本高于MEMS陀螺儀，以及光學集成復雜度較高。

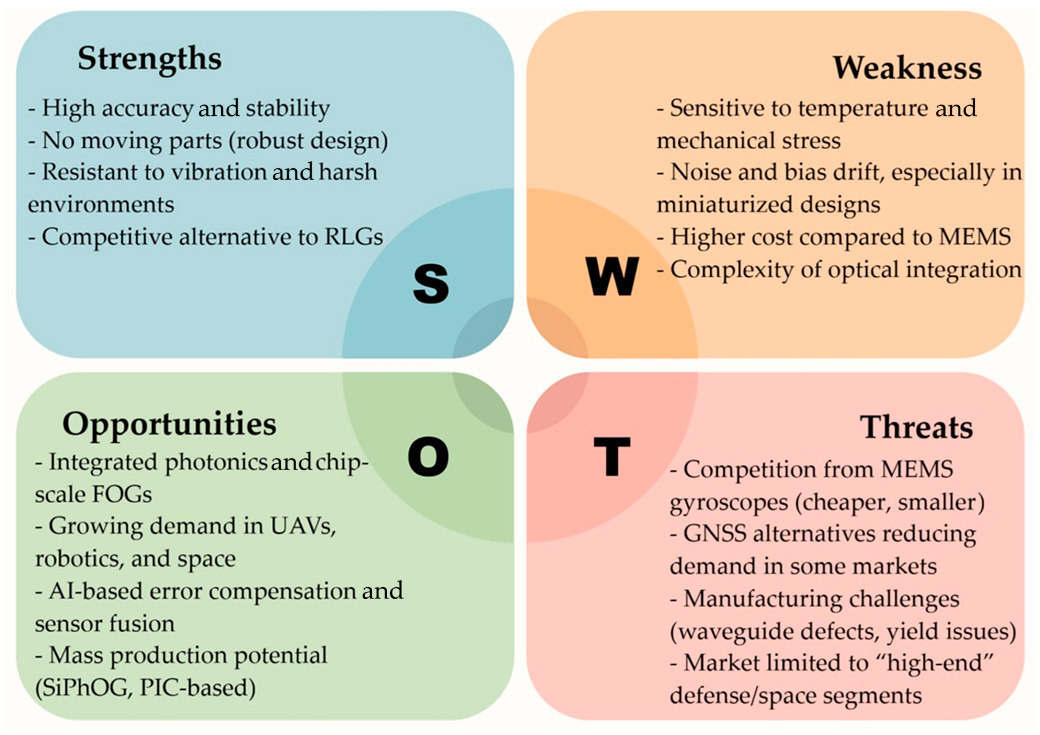

圖3 光纖陀螺儀SWOT分析的圖形化表達
從戰略角度來看，集成光子學的發展、芯片級光纖陀螺儀概念的提出以及基于AI的誤差補償技術進步，都帶來了重要機遇；同時，無人機、機器人、自主系統以及航天應用領域需求的增長，也為光纖陀螺儀技術創造了廣闊空間。然而，光纖陀螺儀技術同樣面臨顯著挑戰，包括低成本MEMS陀螺儀的快速進步、在全球?qū)Ш叫l(wèi)星系統（GNSS）環境下來自其它導航技術的競爭、光子集成制造所面臨的工藝難題，以及市場規模與成本約束等限制因素。
結論
光纖陀螺儀的發展是現代慣性導航領域的重要技術成就之一。從早期實驗原型到如今包括IFOG、DFOG、RFOG和HFOG在內的多種先進架構，不同光纖陀螺儀在精度、穩定性與魯棒性方面展現出各自優勢。當前，這些技術已被廣泛應用于航空、海洋與水下導航、航天任務、地面平臺及科學儀器領域。光學器件、噪聲抑制技術和數字信號處理方法的持續進步，推動了系統性能的穩步提升。
本綜述不僅總結了已有研究成果，還從系統化與綜合化視角分析了光纖陀螺儀技術的現狀與未來演進路徑。不同于以往僅關注單一架構或孤立誤差源的研究，本文在統一框架下綜合分析了現代光纖陀螺儀設計、先進信號處理與AI驅動補償方法，以及多傳感器融合趨勢，揭示了基于光纖陀螺儀的傳統慣性導航系統正向智能化、自適應與混合感知平臺轉型。
展望未來，光纖陀螺儀的發展將與以下趨勢密切相關：持續的微型化、與MEMS及其它互補傳感器的深度集成、光子材料與集成光學技術的進步，以及自適應數據驅動誤差補償算法的廣泛應用。這些趨勢有望進一步提升光纖陀螺儀技術的競爭力，并推動其在無人平臺、自主機器人以及GNSS信號不可用或不可靠環境中的廣泛部署。
論文鏈接：
https://doi.org/10.3390/jsan15010003
