<Corrosion in Semiconductor Manufacturing>本報告由材料工程博士 Yongchul Yoo 撰寫。
聚焦半導體制造過程中金屬腐蝕的成因、典型場景及解決方案，核心圍繞電化學反應引發的金屬材料損耗展開，針對鎢、鈷、銅、鋁等半導體核心金屬的腐蝕問題，分析了不同工藝環節的腐蝕根源，并提出工藝優化、材料調控、環境改善等針對性解決思路，同時結合腐蝕科學與工程方法提升金屬抗腐蝕性。
一、腐蝕的核心本質與基礎條件
半導體制造中的腐蝕是電化學反應導致的金屬材料損耗，需滿足電解質存在的條件，涉及鋁（Al）、鈷（Co）、銅（Cu）、鉭（Ta）、鎢（W）等半導體器件核心金屬。
金屬的保護性氧化層在濕法工藝中仍能有效防腐蝕，是腐蝕防控的重要基礎。
腐蝕的潛在誘因多來自前序工藝殘留（如 Cl 殘留）、電荷累積，濕法處理（清洗、化學機械拋光 CMP）是主要的腐蝕發生環境。
二、典型工藝環節的腐蝕問題：根源與解決措施
報告梳理了干法刻蝕、CMP、去離子水沖洗、鋁刻蝕等關鍵工藝的腐蝕案例，明確各場景根因并給出針對性糾正措施，核心案例如下：
（一）鎢（W）插塞腐蝕：兩大典型場景
金屬刻蝕后剝離工藝：W 插塞處于懸浮未接地狀態，O?等離子體中電子密度遠低于正離子密度（102-103 倍），引發電荷累積，最終導致濕法清洗后 W 插塞腐蝕；解決：更換干法剝離等離子體氣體，采用 O?/H?或 O?/H?O 等離子體，補充充足電子減少電荷累積。
去離子水（DIW）沖洗步驟：晶圓加壓下的 DIW 沖洗會去除 W 插塞表面的腐蝕保護層（氧化層），引發腐蝕；解決：取消后零 DIW 沖洗步驟中的外加壓力。

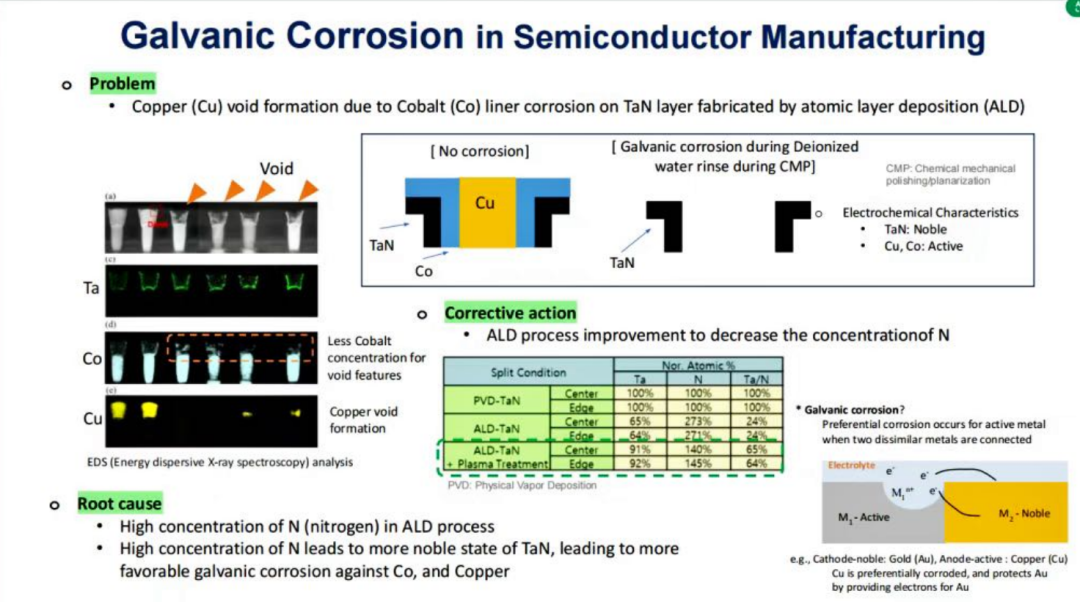

（二）鈷（Co）/ 銅（Cu）的電偶腐蝕：ALD-TaN 層相關
核心問題：原子層沉積（ALD）制備 TaN 層時高氮（N）濃度，使 TaN 呈現更 “貴金屬” 特性，與活性金屬 Co、Cu 形成電偶，在 CMP 的 DIW 沖洗環節發生電偶腐蝕（活性金屬優先腐蝕），最終導致 Co 襯里腐蝕、Cu 形成空洞。
電偶腐蝕本質：兩種不同金屬接觸時，活性金屬會優先發生腐蝕，為貴金屬提供電子從而保護貴金屬，半導體中 TaN 為貴金屬，Cu、Co 為活性金屬。
解決措施：減少 Co 用量；優化 ALD 工藝降低 N 濃度；對比物理氣相沉積（PVD）與 ALD 制備 TaN 的工藝參數，調控 Ta/N 比例改善腐蝕問題。
（三）鋁（Al）金屬線腐蝕：Cl 殘留引發
腐蝕根源：鋁刻蝕常用 BCl?氣體，雖 AlCl?具有揮發性，但工藝后殘留的 Cl 會在后續含電解質的清洗工藝中成為腐蝕源，引發 Al 腐蝕。
鋁刻蝕工藝特點：需兼顧側壁保護（添加 N?、CHF?等輔助氣體）與減少壁面沉積，存在工藝權衡；常規采用 H?O 基等離子體去除 Cl 殘留、O?等離子體去除光刻膠。
解決措施：通過降壓 + 提升晶圓溫度的方式，高效去除刻蝕后殘留的 Cl，從源頭消除腐蝕誘因。

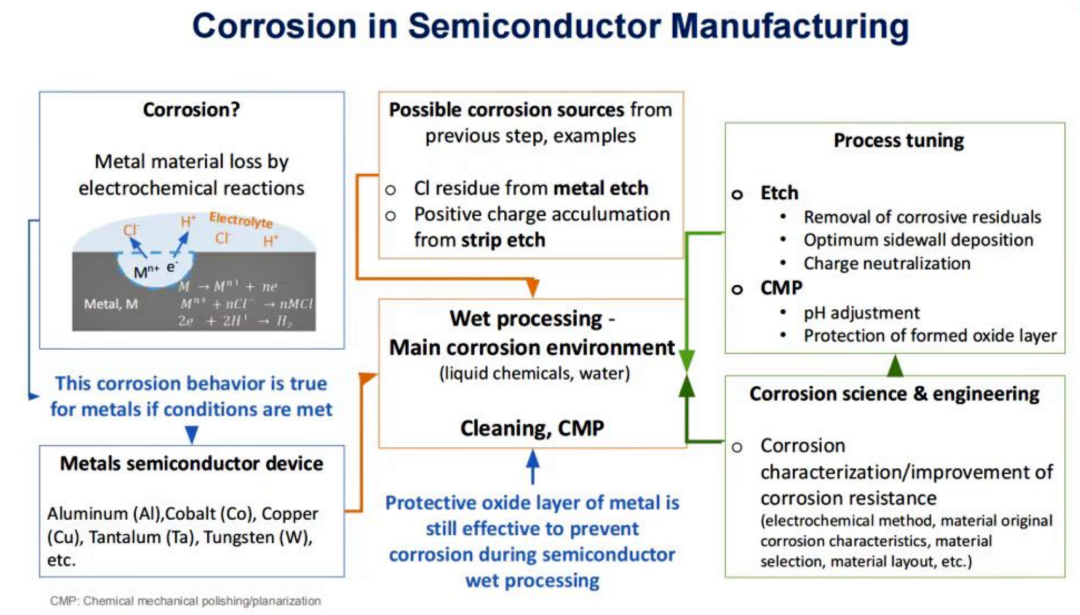

三、半導體制造腐蝕防控的整體思路
腐蝕防控需結合工藝調優與腐蝕科學工程方法，從源頭、過程、材料多維度入手，核心方向如下：
（一）工藝環節精準調優
刻蝕工藝：去除腐蝕性殘留（如 Cl）、優化側壁沉積、實現電荷中和；
CMP 工藝：調節 pH 值、保護金屬已形成的氧化層，避免保護層脫落；
濕法處理：取消不必要的晶圓加壓、更換等離子體氣體種類，消除電荷累積 / 保護層破壞的誘因。
（二）腐蝕科學與工程的應用
通過電化學方法開展腐蝕表征，針對性提升金屬抗腐蝕性；
結合材料本身的腐蝕特性，進行合理的材料選擇與布局；
優化薄膜沉積工藝（如 ALD、PVD），調控材料成分（如 TaN 的 N 濃度、Ta/N 比例），避免形成易引發電偶腐蝕的金屬組合。
