2026VLSI｜面向 AI/HPC 的 A16 埃米 + SPR 背面直連供電 CMOS 工藝完整解析版

芯科技圈分享來自臺積電全球研發中心 Geoffrey Yeap 團隊，面向 AI/HPC 算力場景的 A16 埃米級 CMOS 工藝，完整披露第三代增強納米片晶體管搭配 SPR 背面直連供電（Super-Power Rail）全套制造架構、流片實測 PPA 數據與全維度可靠性認證結果。

整個報告分為五大章節遵循行業背景、工藝平臺核心創新、器件 / 配套 IP 技術驗證、多芯片硅實測性能、全維度可靠性認證和文末總結的遞進邏輯，解讀清楚臺積電A16 工藝和背面直連供電CMOS工藝的落地可行性，并規劃在2026年Q4 實現量產。

報告原文26頁完整內容，歡迎加入知識星球獲取！讓芯科技圈成為您身邊的半導體和AI專家知識庫！

下面進入報告正文內容：

一、 AI 算力驅動埃米級工藝迭代，A16 埃米級完整工藝平臺總體方案

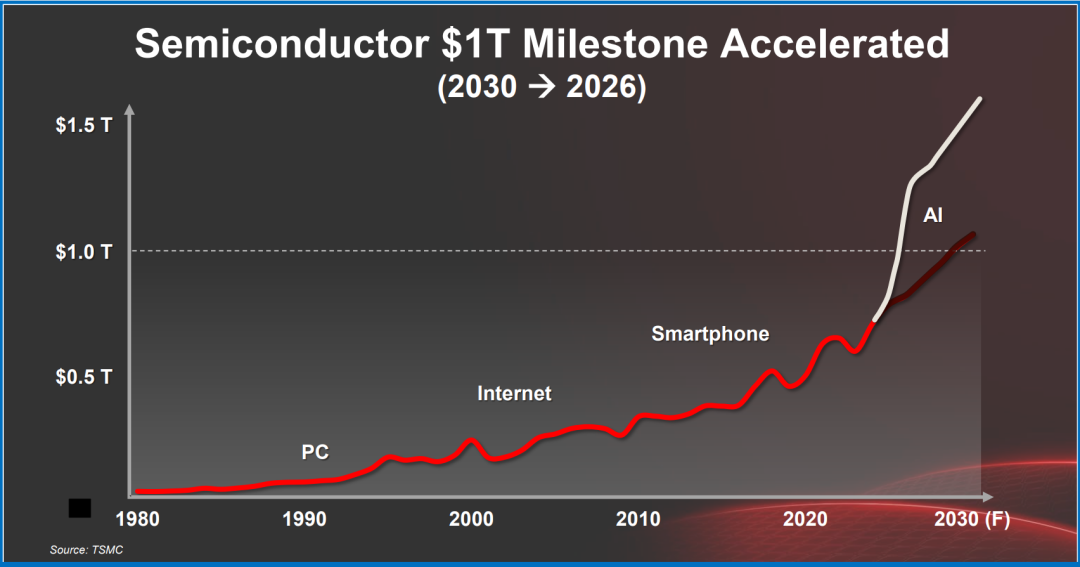

2030 年全球半導體市場規模突破 1.5 萬億美元，AI/HPC 芯片將占據 55% 市場份額，傳統正面供電 N2P 節點存在 IR 壓降高、布線資源擁擠、功耗難以壓縮的硬瓶頸；

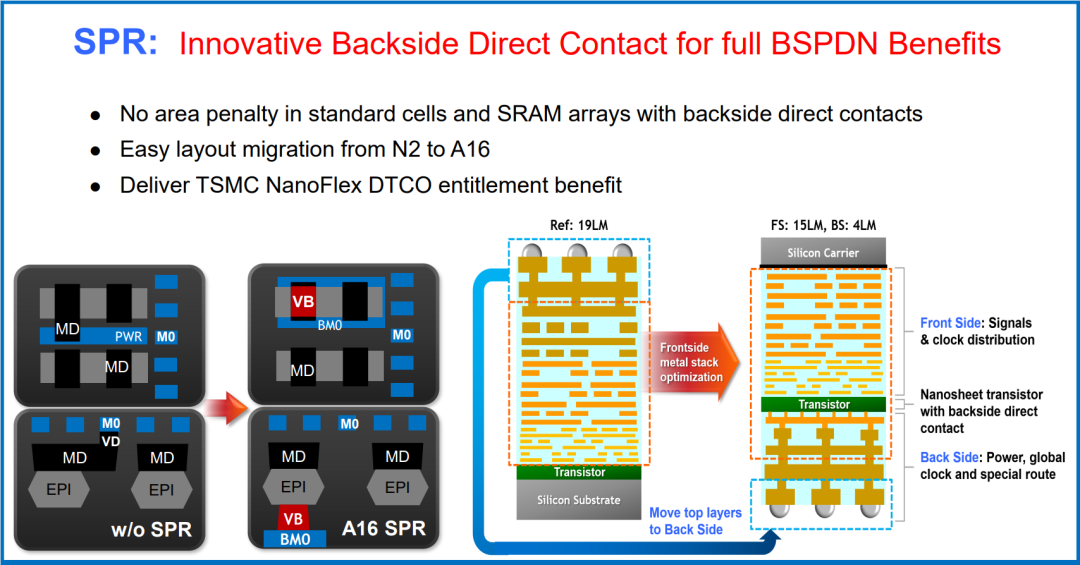

A16 創新 SPR 背面直連供電方案將 BM0~BM4 全套供電金屬層全部布置在晶圓背部，正面 M0-M15 金屬層完全釋放給信號與時鐘走線，標準單元、256Mb SRAM 陣列無任何面積損耗，對比 N2P 基準，同等電壓下芯片速度提升 8~10%、同等性能功耗降低 15~20%，邏輯密度提升 1.07~1.10 倍，同時支持 N2 版圖低成本遷移，搭載臺積電 NanoFlex DTCO 協同設計體系。

二、核心器件與配套 IP、無源元件技術設計

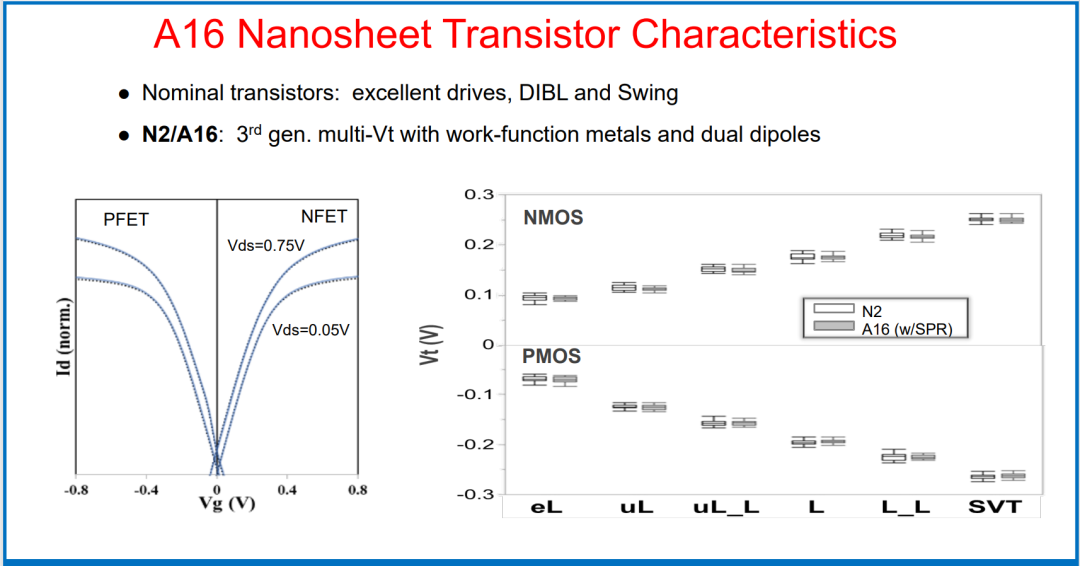

A16 采用第三代多閾值增強納米片器件，通過功函數金屬 + 雙偶極層工藝優化 VT 均勻性，DIBL 與亞閾值擺幅性能全面優于 N2 節點納米片；

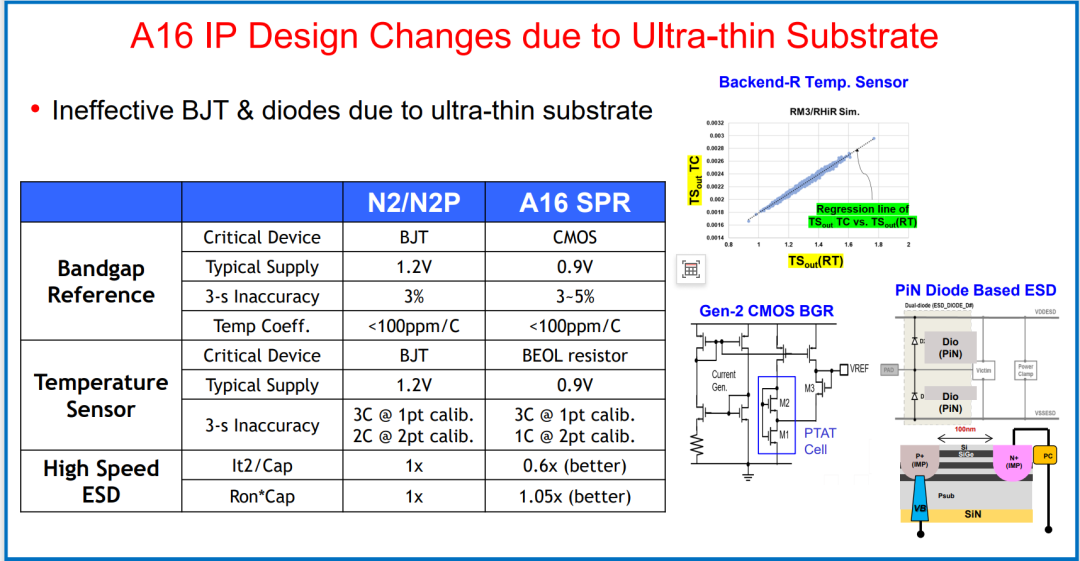

工藝采用極致超薄硅襯底，原有基于 BJT 的帶隙基準、溫度傳感器無法正常工作，因此迭代出 CMOS 型帶隙基準、BEOL 電阻式溫度傳感器，基準工作電壓由 1.2V 降至 0.9V，高精度兩點校準后溫度誤差僅 1℃，高速 Pi 二極管 ESD 器件寄生 Ron*Cap 小幅優化，抗靜電能力提升 40%；

半導體基礎從入門到精通寶典-寶藏級（滿滿干貨 建議收藏）

三、邏輯 / SRAM / 高速電路硅基性能芯片實測證實

針對 CPU/GPU 內核、256Mb SRAM、4.8GHz PLL、224Gb 高速收發器完成流片驗證，ARM 內核 Vmin 相比 N2P 降低 70mV，布線優化后核心面積縮減 8%~10%；

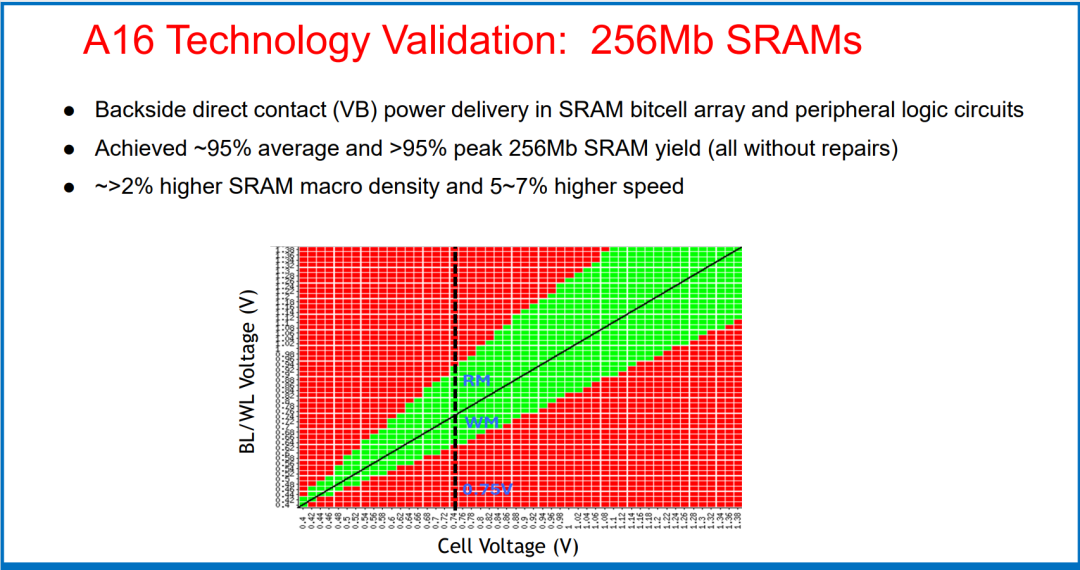

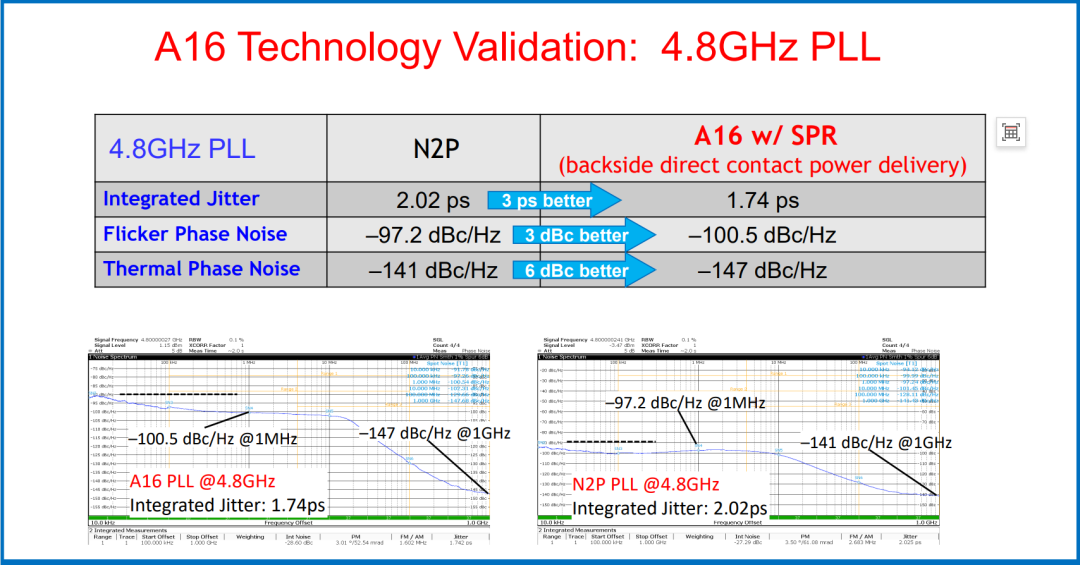

256Mb SRAM 平均良率 95%、峰值良率超 95% 無需修復，存儲宏密度提升 2%、讀寫速度加快 5~7%，讀寫電壓裕量大幅拓寬；4.8GHz 鎖相環集成抖動由 2.02ps 優化至 1.74ps，1MHz 偏移閃爍相位噪聲改善 3dB、1GHz 熱相位噪聲改善 6dB；高速 CTLE 電路等效奈奎斯特帶寬達 56GHz，可穩定跑通 224Gb/s PAM4 信號，眼圖裕量顯著提升。

四、A16 全流程可靠性認證與工藝 成熟量產落地

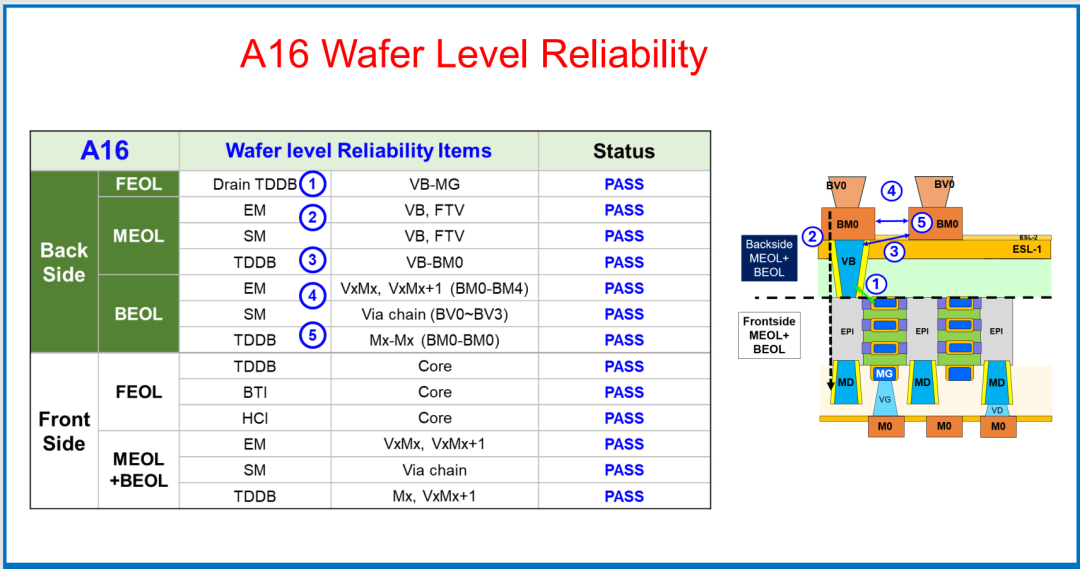

報告完成 FEOL、MEOL、正反面 BEOL 全套晶圓級別可靠性摸底測試，包含 TDDB 介質擊穿、EM 電遷移、BTI 偏置溫度不穩定性、HCI 熱載流子注入、通孔鏈耐壓等全部可靠性項目，正面、背面金屬與晶體管全部通過標準失效閾值；

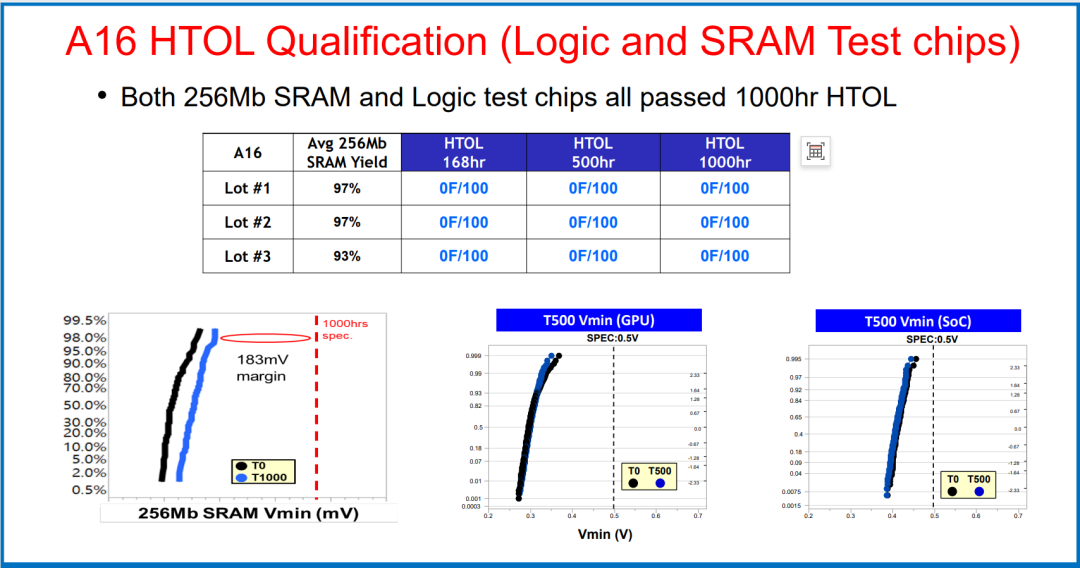

256Mb 存儲芯片、邏輯測試芯片全部完成 1000 小時 HTOL 高溫壽命測試，三批晶圓零失效，1000 小時加速老化后 SRAM Vmin 仍保留 183mV 充足裕量，GPU、SoC 邏輯芯片 500 小時老化后最低工作電壓仍滿足 0.5V 規格線，證實背面直連 VB 通孔、多層背部金屬 BM0-BM4 整套制造工藝長期工作穩定性達標，支撐 2026Q4 順利投產（Slide21）。

最后總結一下：

VLSI 報告完整搭建全球首款 A16 埃米級 CMOS 工藝體系，核心依托 SPR 背面直連供電解決先進節點供電與布線資源沖突。

依靠第三代納米片、三維高密度電容、適配型 IP 完成算力芯片PPA各方面的優化，搭配多類實測硅片數據與全流程可靠性驗證。明確是面向 AI/HPC 的下一代可量產先進制程的可以落地實現的方案。
