在實際的MCU產品開發中，開發人員經常會遇到各種各樣的異常問題。發生異常時，有時MCU是真正“死機”了，例如在進行ESD實驗時，MCU可能真的死掉，即使通過NRST引腳復位也無法恢復。有時則是程序跑入了某個異常的分支，MCU本身仍在工作，只是表現出異常現象。
當發生異常時，如果能快速復現，調試相對容易。最棘手的是那些難以復現的問題，比如經常遇到“板子上電后工作正常，但持續帶電運行很長時間后才出現異常”的情況。此時，既不能給板子斷電，也不能讓其復位，因為這會破壞現場環境。假設這個異常并非MCU真的死掉，那么有沒有什么方法能知道當前MCU的程序運行到哪里了呢？

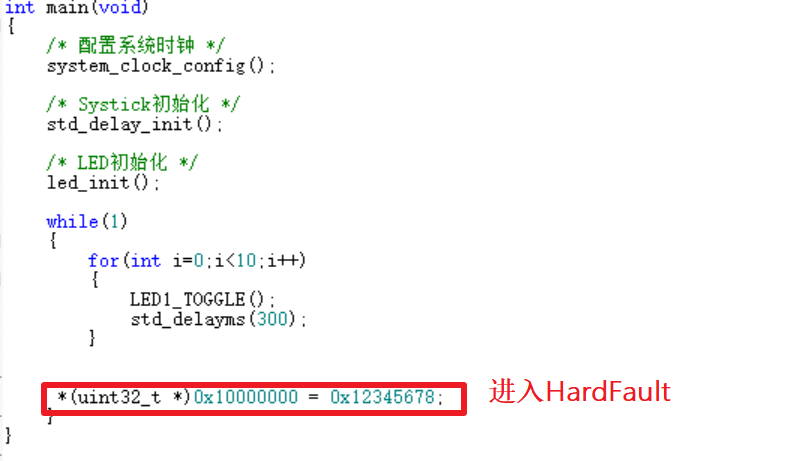

下面以一個簡單的測試代碼為例。我們在代碼最后一行故意寫了一條會導致進入HardFault的語句。
進入HardFault的原因是0x10000000是一個未映射、受保護或總線不可達的地址，對該地址的寫訪問會引發總線錯誤。
進入HardFault后，LED燈停止閃爍。那么，在不引起MCU復位的前提下，如何確認程序確實進入了HardFault呢？
我們對Keil MDK工程先進行如下配置，之后通過調試器SWD接口連接MCU

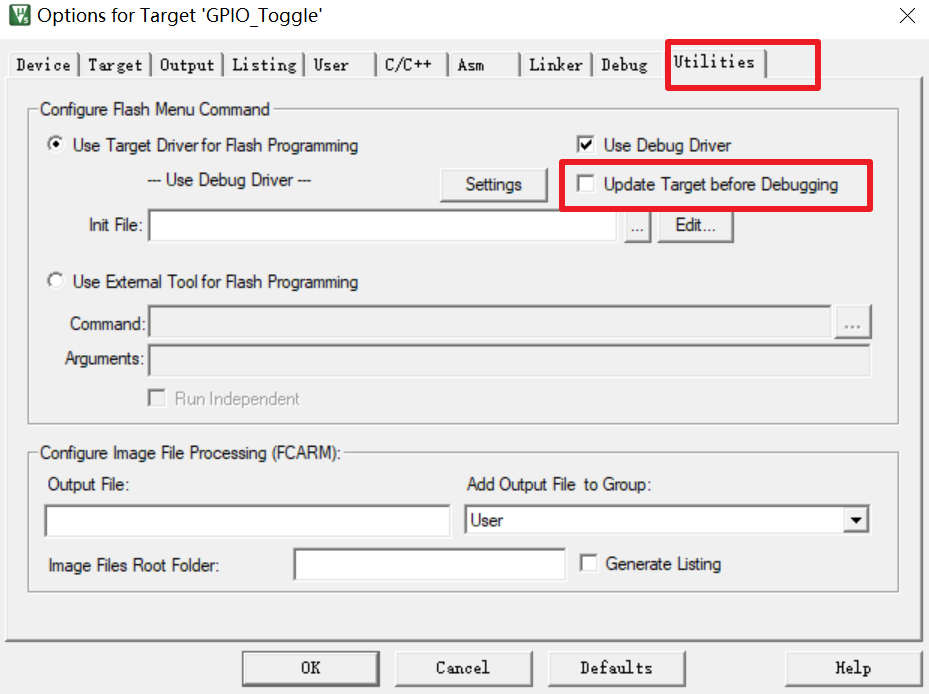

1）取消勾選“Update Target before Debugging”：不勾選此項，啟動調試時將不會自動重新燒寫固件，而是直接連接到目標設備，并調試目標上當前已有的固件。

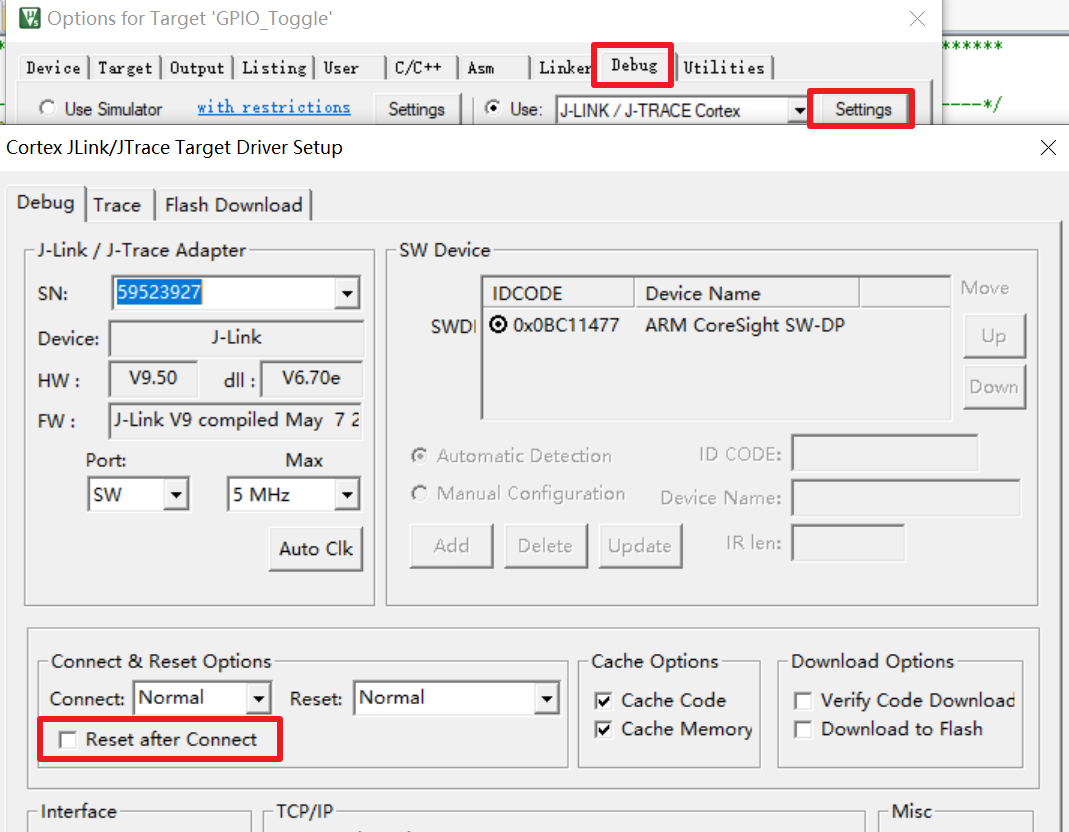

2）取消勾選“Reset after Connect”：不勾選此項，調試器只會以“attach”模式連接到正在運行的固件，不會清除RAM和重置外設寄存器，從而保留程序的運行時狀態和外設配置。否則，調試器會發出硬件復位信號，將MCU置為初始狀態。

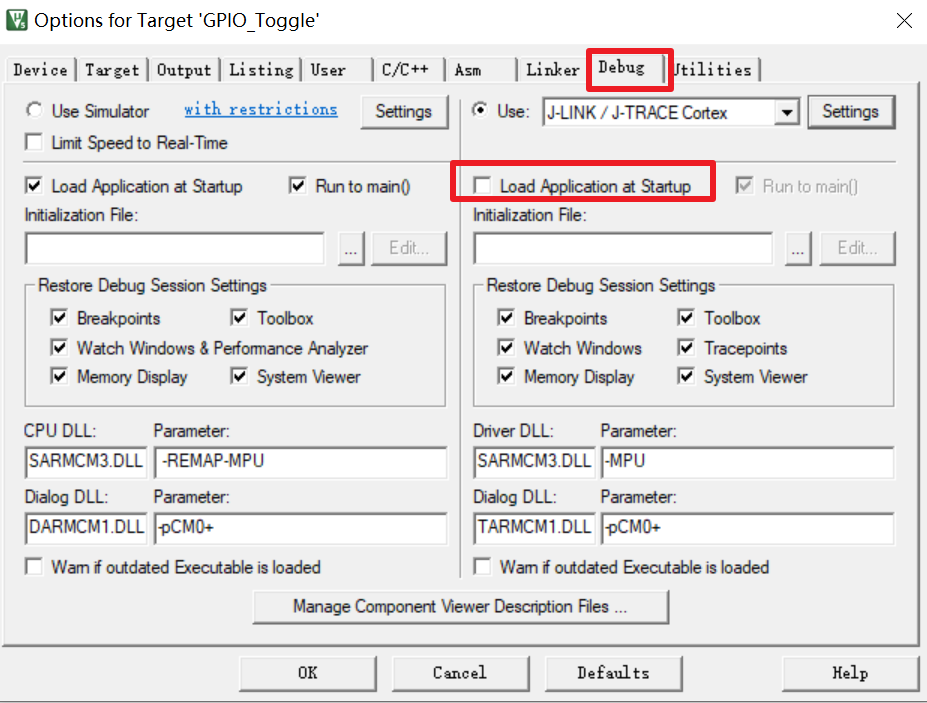

3）取消勾選“Load Application at Startup”：不勾選此項，連接調試器后，程序計數器（PC）將指向目標MCU正在執行的指令地址。否則，PC會指向Reset_Handler，即程序入口。

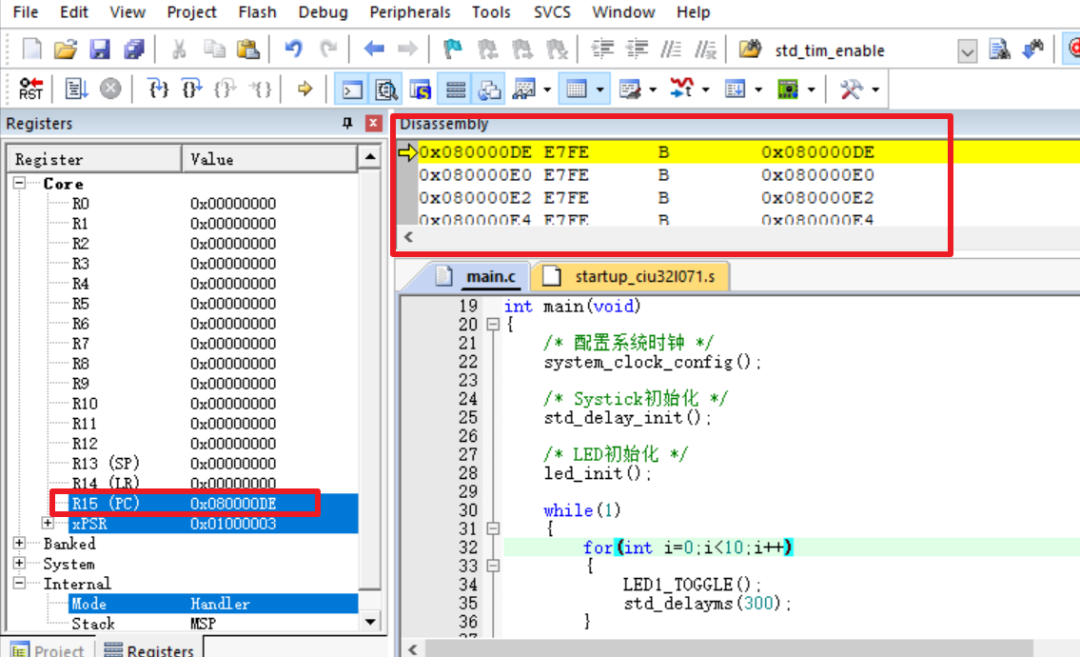

完成上述配置后，進入Debug模式。此時可以在調試界面看到PC指針指向0x080000DE。

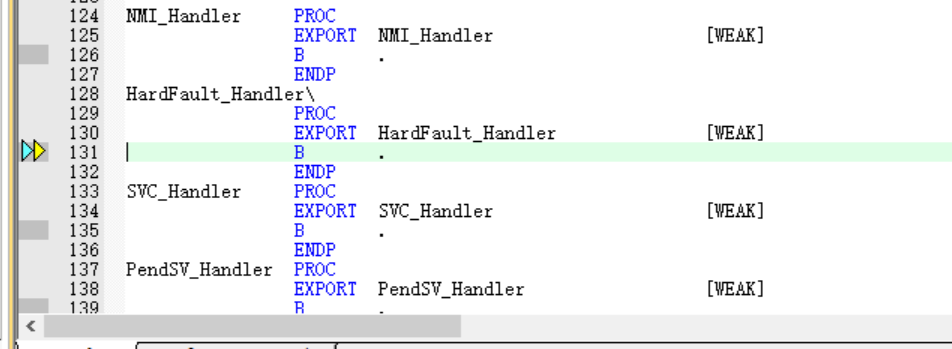

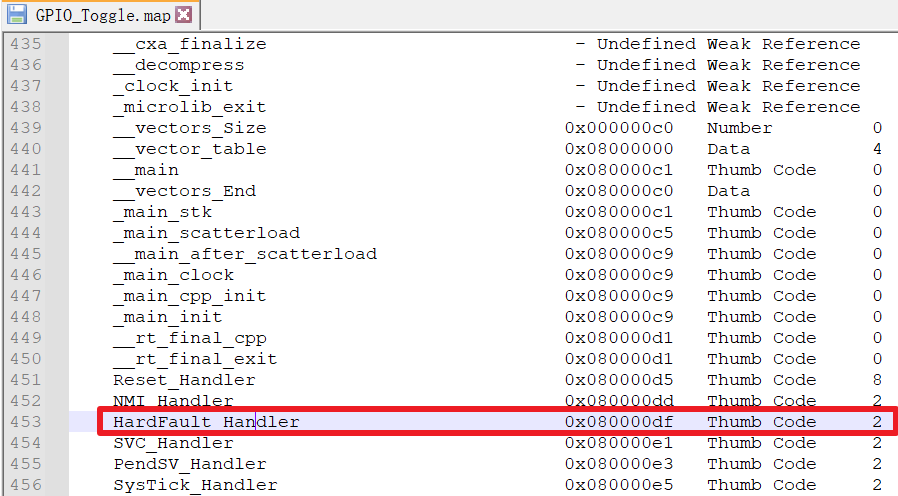

查看項目的map文件，可以發現這個地址對應的是HardFault_Handler函數。
補充說明：兩個地址末位相差1是因為ARM Cortex-M內核使用Thumb指令集，函數指針/符號通常帶有Thumb標志位（最低位bit0=1）。Map文件或符號表有時會保留此標志位，因此你會看到0x080000DF（即0x080000DE|1）。而Keil調試器顯示的是實際的字對齊代碼地址（忽略最低位），因此顯示為0x080000DE。
通過這種方法，可以輔助我們分析和定位部分MCU異常問題。
