ORAN wireless-xorif 硬件演示

GitHub 上的 ORAN 硬件工程旨在演示 ZCU102 或 ZCU111 評估板上的不同用例。本篇博文會為您演示如何生成設計，以及在評估板啟動后如何使用 API 來配置 CC 設置。

1. 硬件設計架構

2. 設計生成

3. PTP 測試設置

a. 板到板 PTP 測試

b. 第三方 O-DU 到板 PTP 測試

4. 在 ZCU102 評估板上使用 Keysight Studio 配置 CC 的方法演示

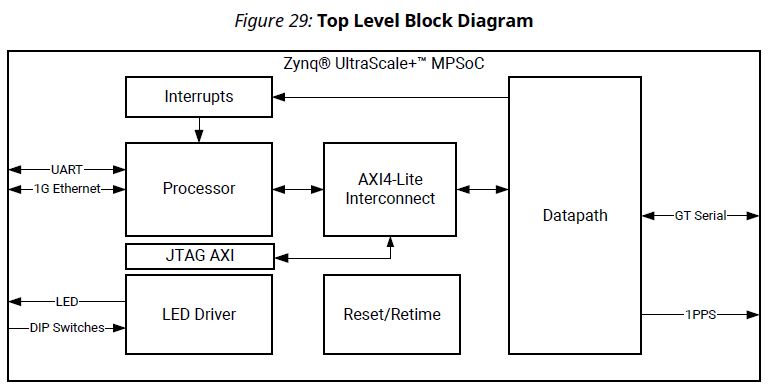

該演示設計的頂層包含一個處理器，用于通過 AXI4-Lite 接口配置數據路徑中所用的各個 IP。

DIP 開關用于切換評估板的運行模式（PTP 主模式或從模式）。

“Datapath”（數據路徑）模塊用于在無線電數據和接收到的 GT 串行數據之間進行轉換。它包括 O-RAN Radio IF 和 10G/25G High Speed Ethernet Subsystem。此塊中包含 Arm 處理器到 10G/25G High Speed Ethernet Subsystem 控制的所有支持性 IP 核，以及 PTP 支持和簡單的無線電仿真塊。

如需了解有關“Datapath”模塊中的子模塊的更多詳細信息，請參閱 PG370 第 4 章中的“數據路徑”部分

ORAN 演示可從 GitHub 倉庫中獲取：https://github.com/Xilinx/wireless-xorif

1. 在生成設計之前，我們需要安裝適用于 ORAN 的最新 v2020.2 補丁，此補丁可從（答復記錄 76049）下載。如果使用 2021.1 及更高版本，則可以跳過此步驟

2. 隨后，我們需要克隆 GitHub 倉庫：

git clone https://github.com/Xilinx/wireless-xorif.git

3. 檢出版本對應的標簽。

cd wireless-xorifgit checkout tags/2020.2

4. Scripts 文件夾包含用于生成 Vivado 工程以及運行 PetaLinux 流程的腳本。在運行 Tcl 命令之前，需要先使用 cd 切換至 scripts 目錄：

cd /wireless-xorif/scripts

5.在本篇博文中，我們要為帶有 25G 鏈路的 ZCU111 評估板生成演示設計。可按如下方式運行腳本：

vivado -mode tcl -source ./xil_vivado_build.tcl -tclargs zcu111 -tclargs om5_25     -tclargs implNodateExit

該命令會生成 Vivado 示例設計，完成綜合與實現，然后生成用于 PetaLinux 工程的 XSA。
