MEMS加速度計作為微納電子領域的核心器件，憑借體積小、功耗低、靈敏度高的優勢，廣泛應用于消費電子、汽車自動駕駛、航空航天導航和工業自動化等領域。在各類MEMS加速度計中，電容式三軸MEMS加速度計因能同時檢測三個方向加速度成為研究熱點，但傳統設計方案仍存在軸間串?dāng)_、檢測精度不足、封裝體積大等技術難題，亟需通過結構與工藝的創新實現突破。
據麥姆斯咨詢報道，針對上述問題，中國科學院半導體研究所寧瑾研究員及其團隊設計出一種電容式三軸MEMS加速度計，通過創新設計，該器件在靈敏度和低噪聲方面展現出顯著優勢，為高精度運動感測提供了有前景的解決方案。相關研究成果以“基于SOI-MEMS工藝的新型電容式三軸MEMS加速度計”為題發表在《微納電子技術》期刊上。
在這項工作中，研究人員采用單器件內分立三個質量塊的嵌套設計，將器件整體尺寸控制在1800 μm × 1910 μm，實現了小型化。同時，對面內檢測的X、Y軸質量塊彈簧梁結構進行優化設計，并在結構中加入自檢測與限位防撞結構。創新設計的網狀梁結構可有效隔絕77%的位移擾動，驅動結構可實現自檢測功能，限位防撞裝置可確保器件安全工作。在制備工藝方面，研究人員基于絕緣體上硅（SOI）晶圓基底，融合Bosch深硅刻蝕與氣相氫氟酸（VHF）工藝，實現了器件的高深寬比結構的懸空制備。

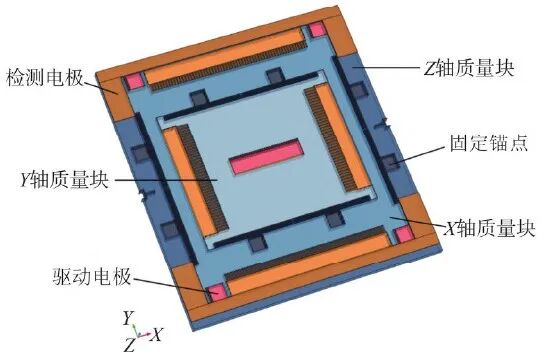

圖1 電容式三軸MEMS加速度計設計圖

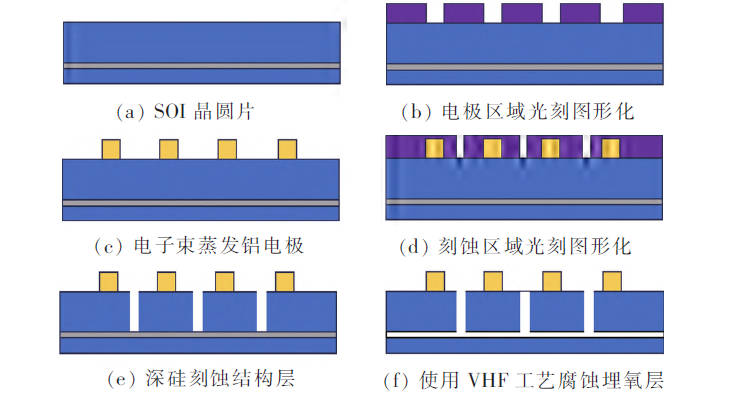

圖2 傳感器SOI工藝制備流程示意圖

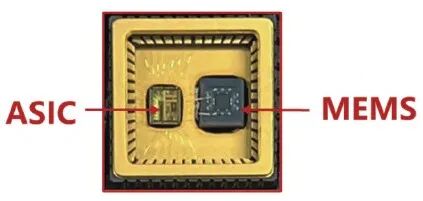

圖3 加速度計芯片封裝方案圖
在室溫條件下，該三軸MEMS加速度計標度因數為513270 LSB/g，具有較高的數字輸出靈敏度；器件X、Y、Z三軸的均方根（RMS）噪聲分別低至0.23 mg、0.25 mg和0.29 mg，噪聲信號功率譜密度分別為26 μg/√Hz、29 μg/√Hz和33 μg/√Hz，偏置不穩定性分別為10.62 μg、11.75 μg和12.00 μg，展現出低噪聲、高精度的檢測特性。

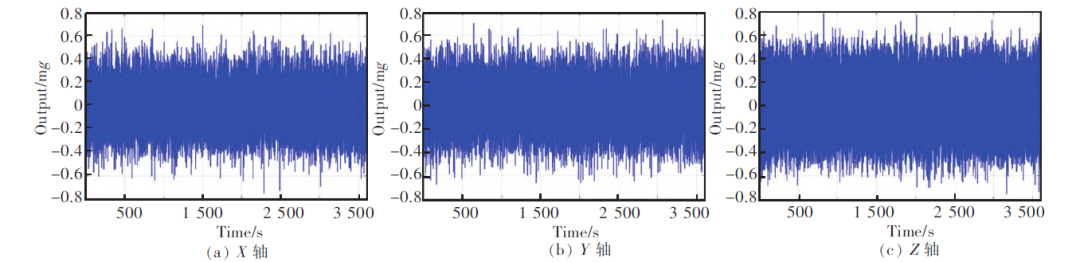

圖4 零輸出曲線

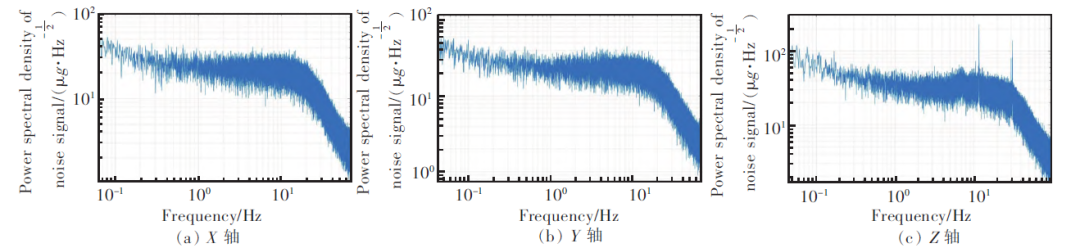

圖5 噪聲信號功率譜密度圖

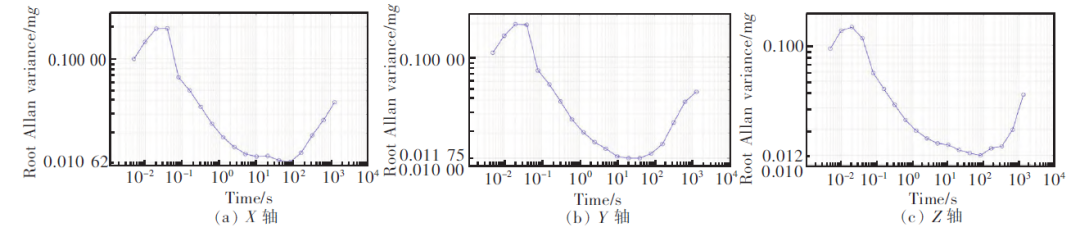

圖6 Allan方差圖
綜上所述，這項研究提出的新型電容式三軸MEMS加速度計，驗證了SOI-MEMS工藝在高精度MEMS器件制備中的可行性，并通過結構與工藝創新，突破了傳統三軸MEMS加速度計的性能瓶頸，實現了高靈敏度、低噪聲、小型化的綜合性能優勢，為高精度運動感測領域提供了有前景的解決方案。
論文信息：
DOI: 10.13250/j.cnki.wndz.25100401
