車載充電器（OBC）結構原理（二）

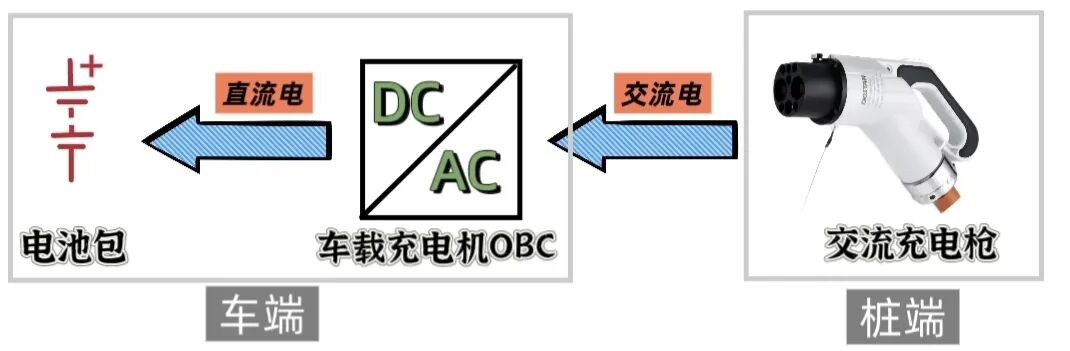

上圖展示了交流充電時的能量流動邏輯，分為“樁端”和“車端”兩部分， OBC核心功能:把交電變成高壓直流給電池充電。

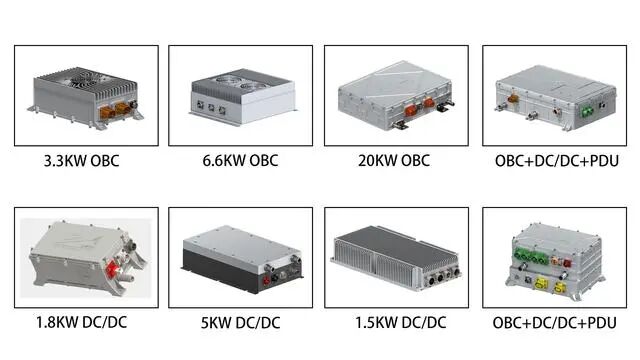

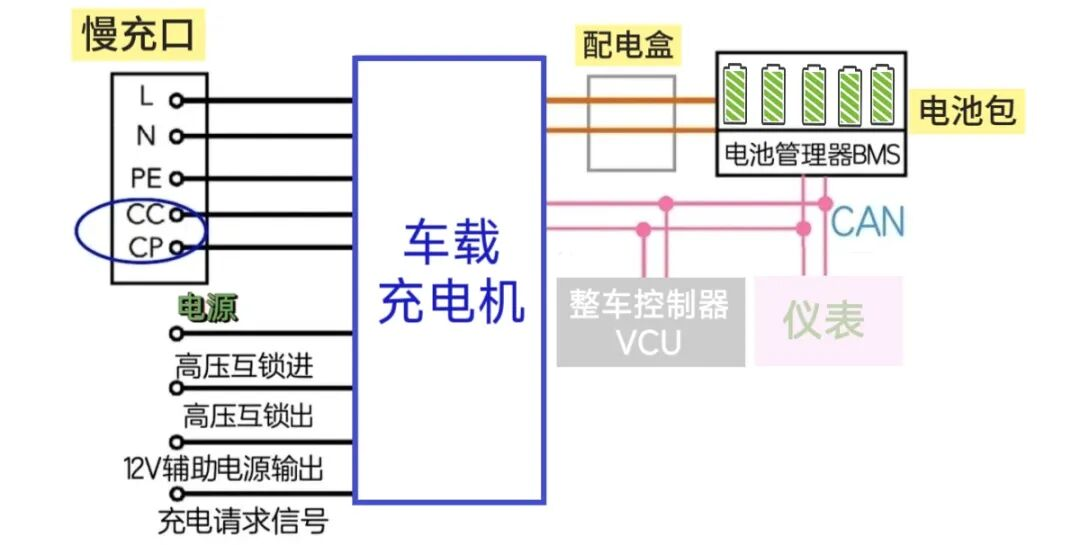

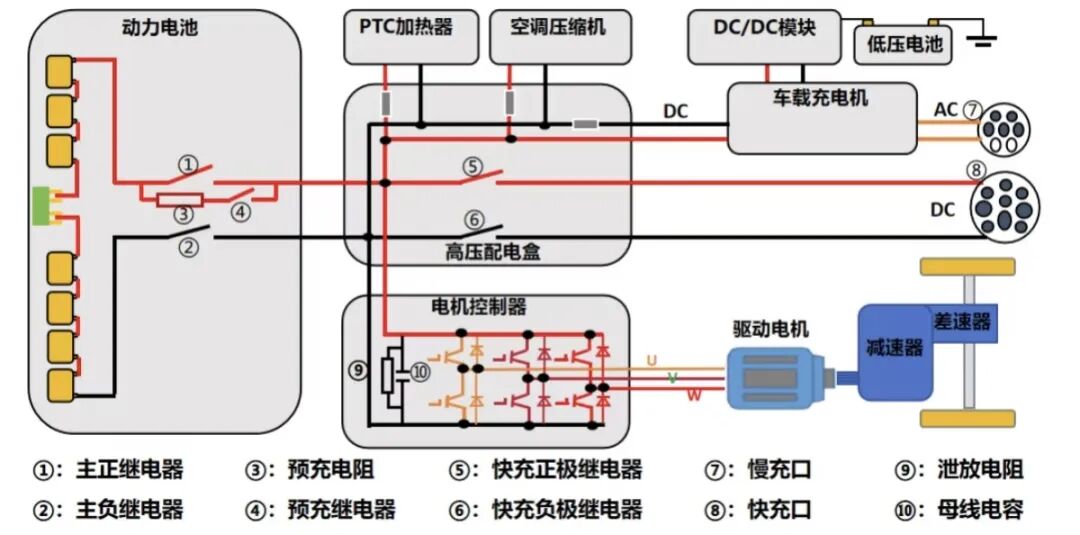

為便于理解OBC在整車系統中的關聯，下圖給出了整車系統框圖，呈現了OBC在整車?yán)锏年P(guān)系網絡。

2、 OBC系統框圖

一、輸入部分

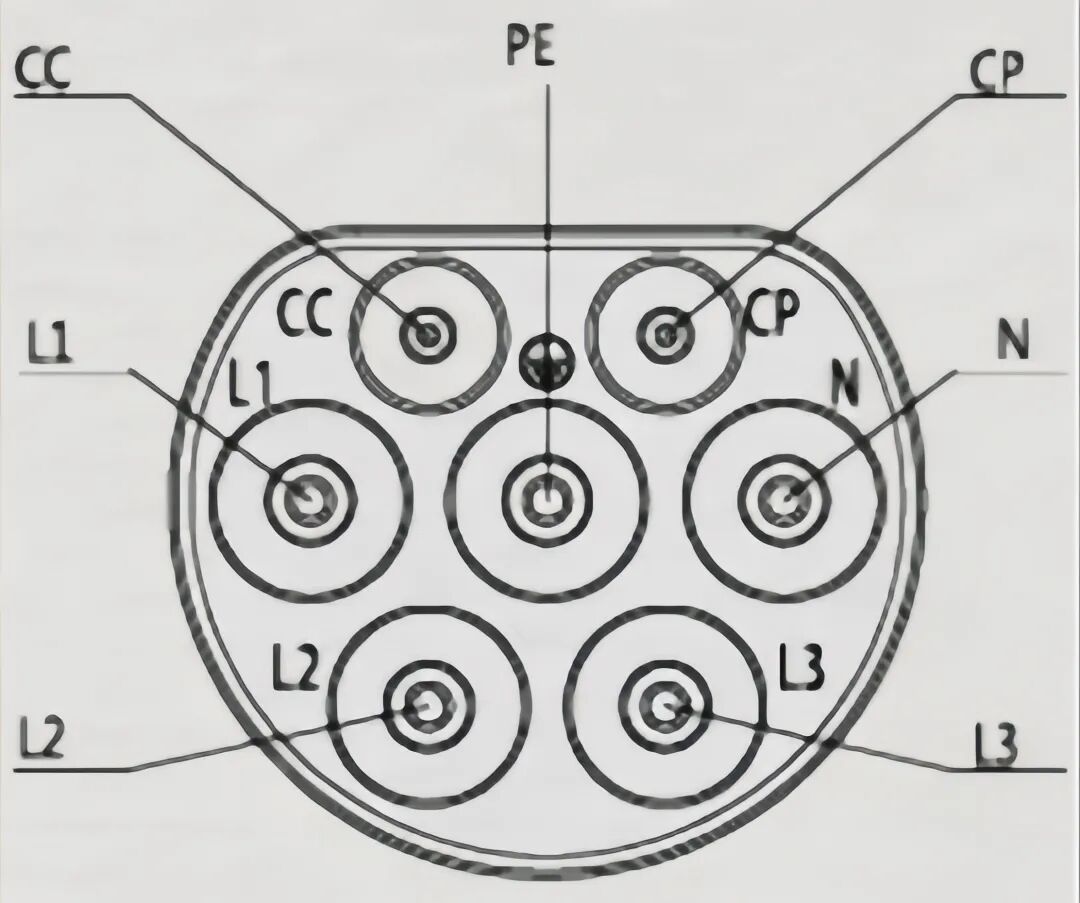

慢充口是OBC與外部交流充電設備的接 口 。L（相線）、N（零線）引入交流電 源；PE（保護地）保障電氣安全；CC（連 接確認）、CP（控制引導）實現連接狀態 檢測與充電控制信號交互。

二、其他部分

12V輔助電源為OBC內部電路供電；高 壓互鎖進/出用于高壓系統異常檢測與保 護；充電請求信號由相關控制單元發出， 使OBC進入充電狀態。

注:CC、CP信號輸入給誰檢測是由系統決定的，不同的的車會有不同的設計，看具體車型線路。

轉換后的直流電經配電盒 輸送至電池包。BMS實 時監測電池狀態（電壓、電流、溫度、 SOC等），并通過CAN總線傳遞給OBC、VCU 和儀表。OBC根據 BMS反饋調整充電參數，實現智能充電管 理。

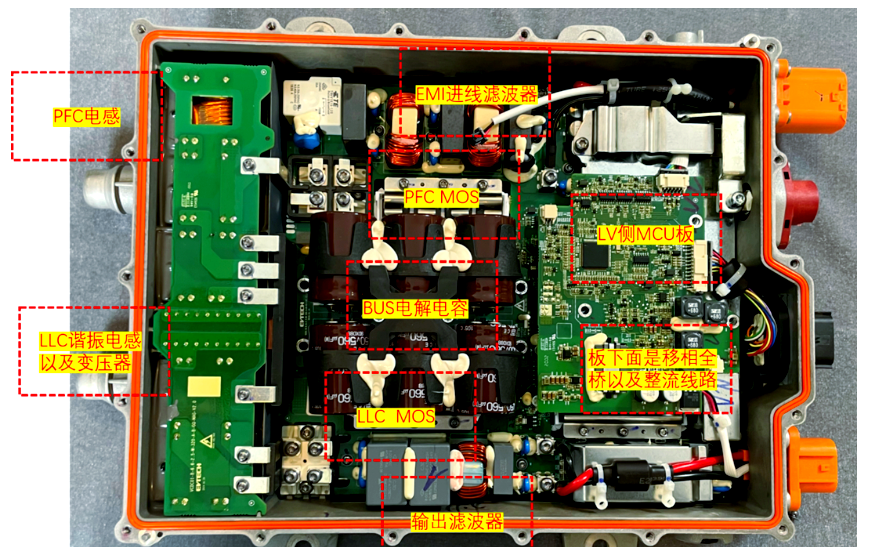

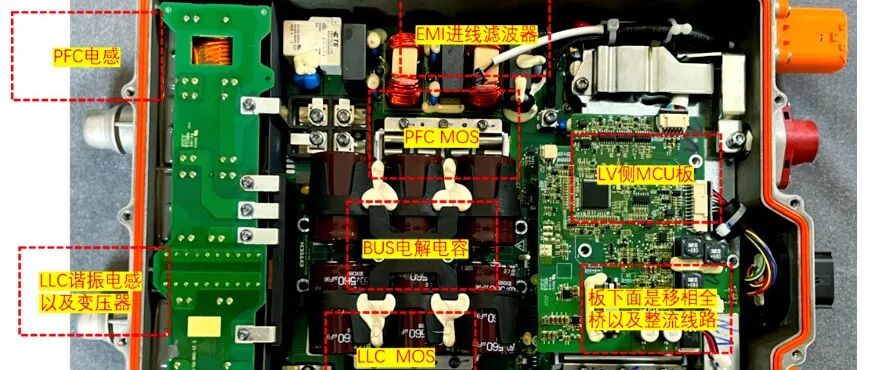

我們來詳細介紹一下每個環節以及OBC內部的部分部件和零件：

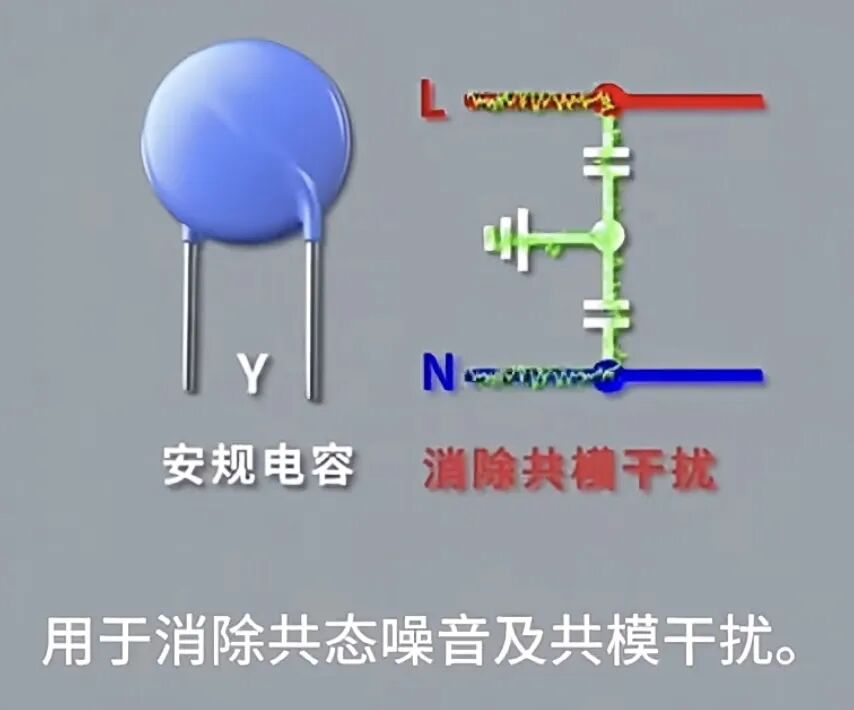

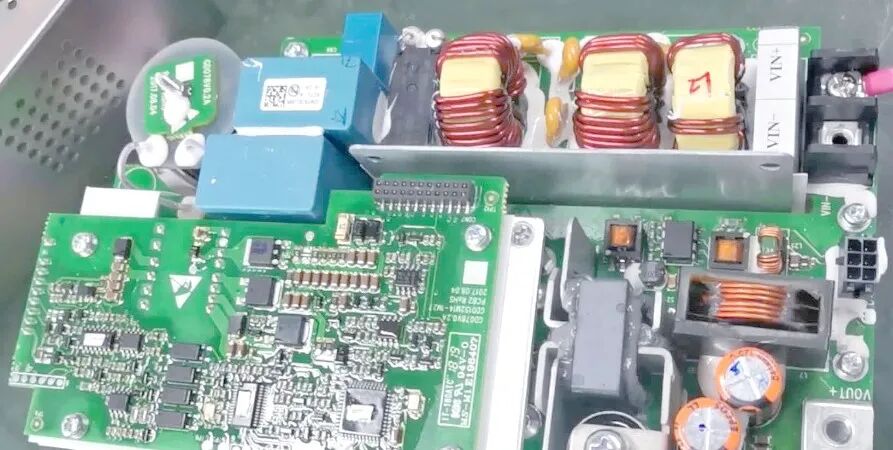

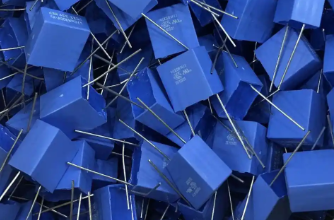

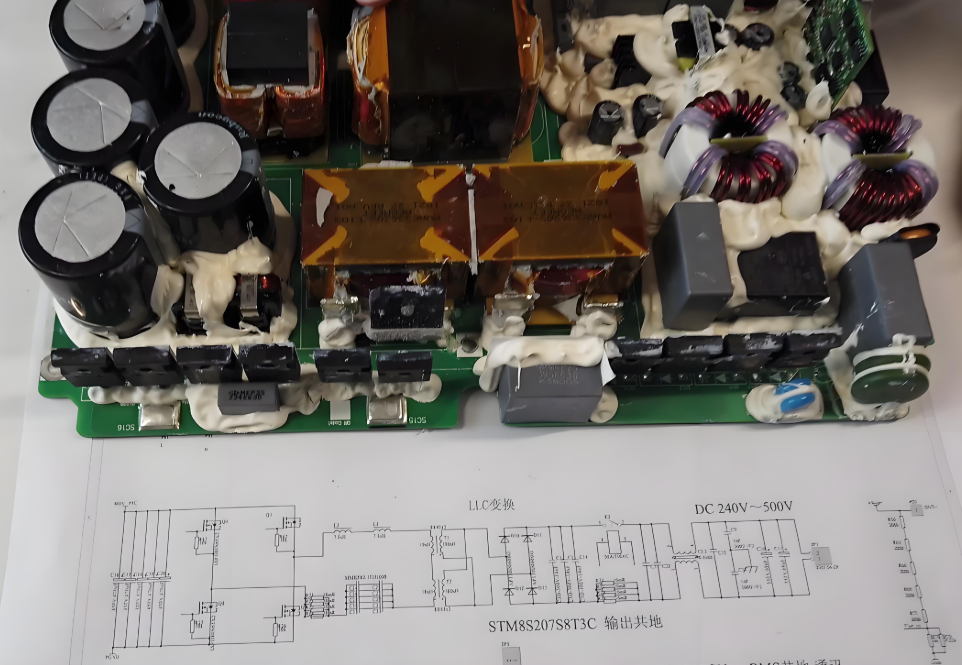

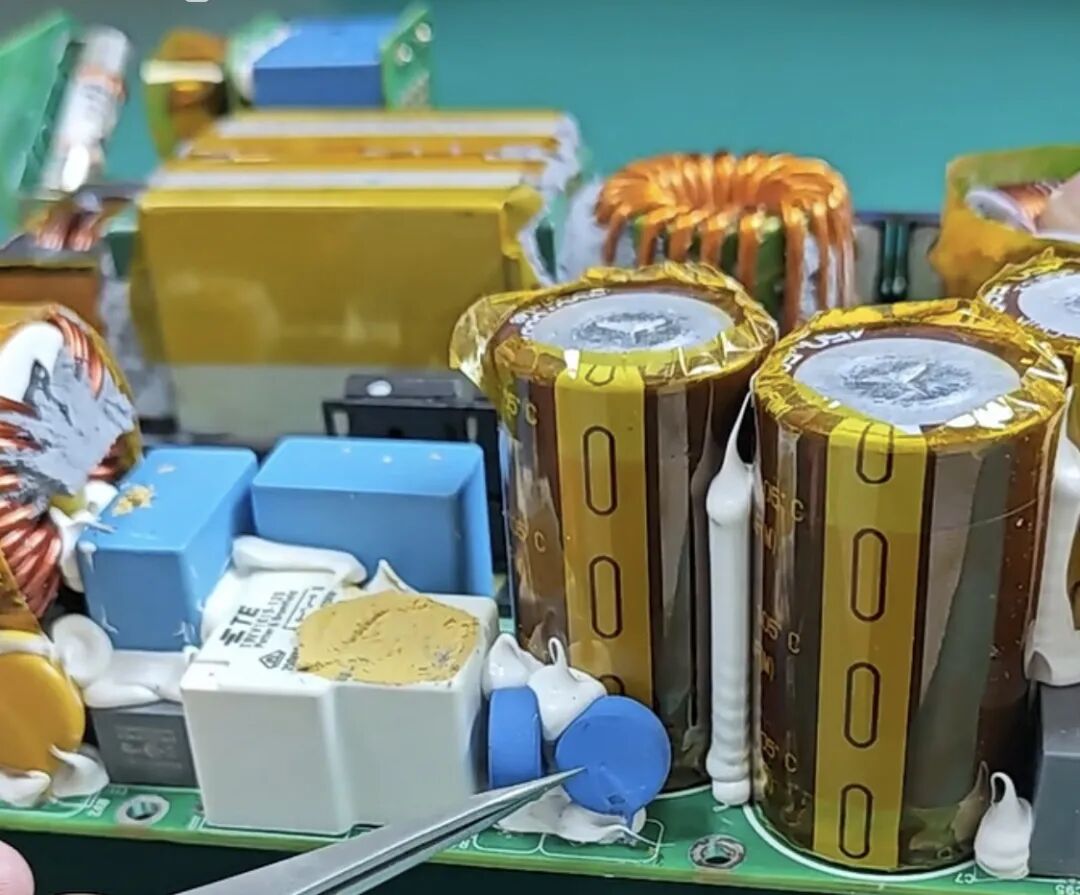

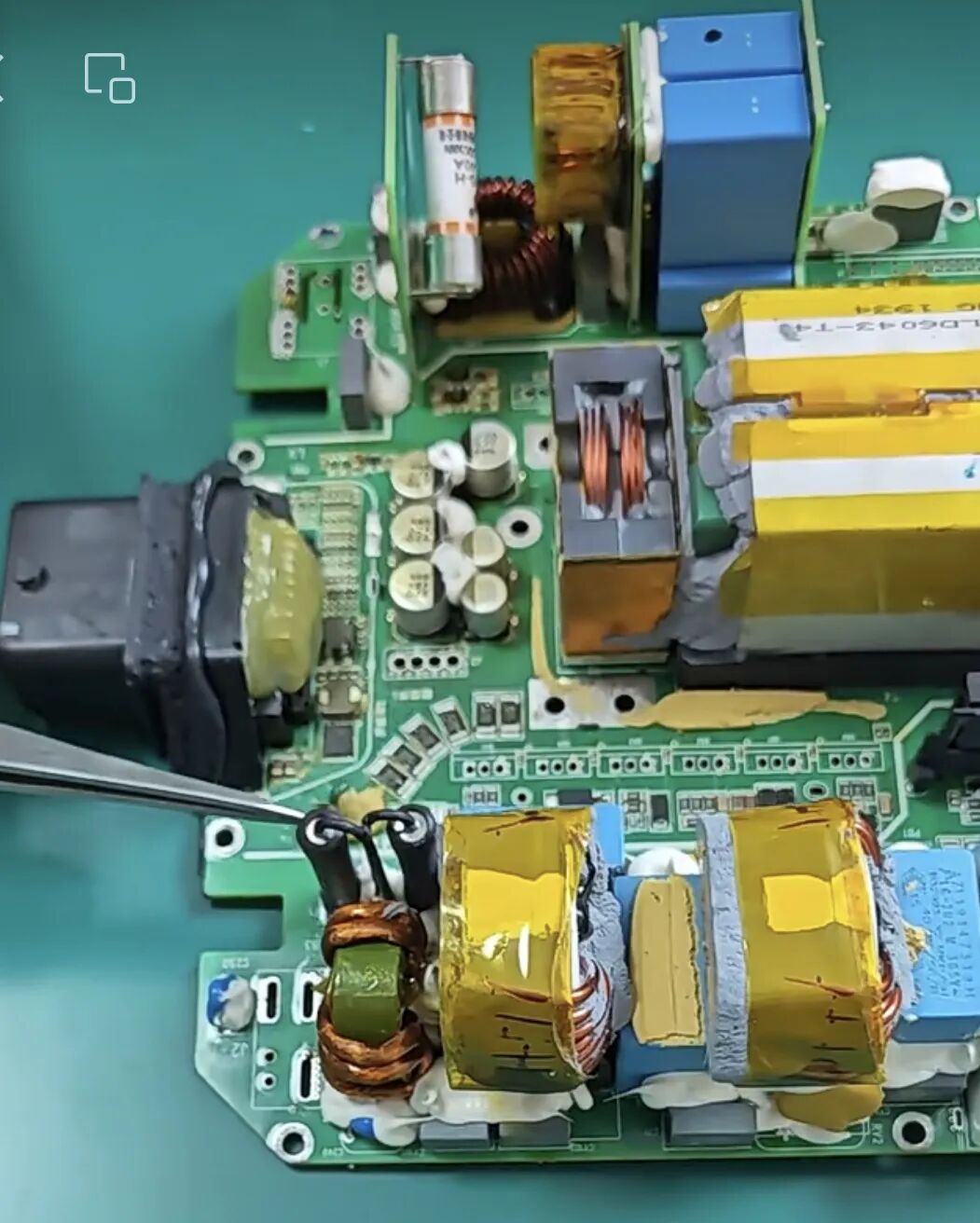

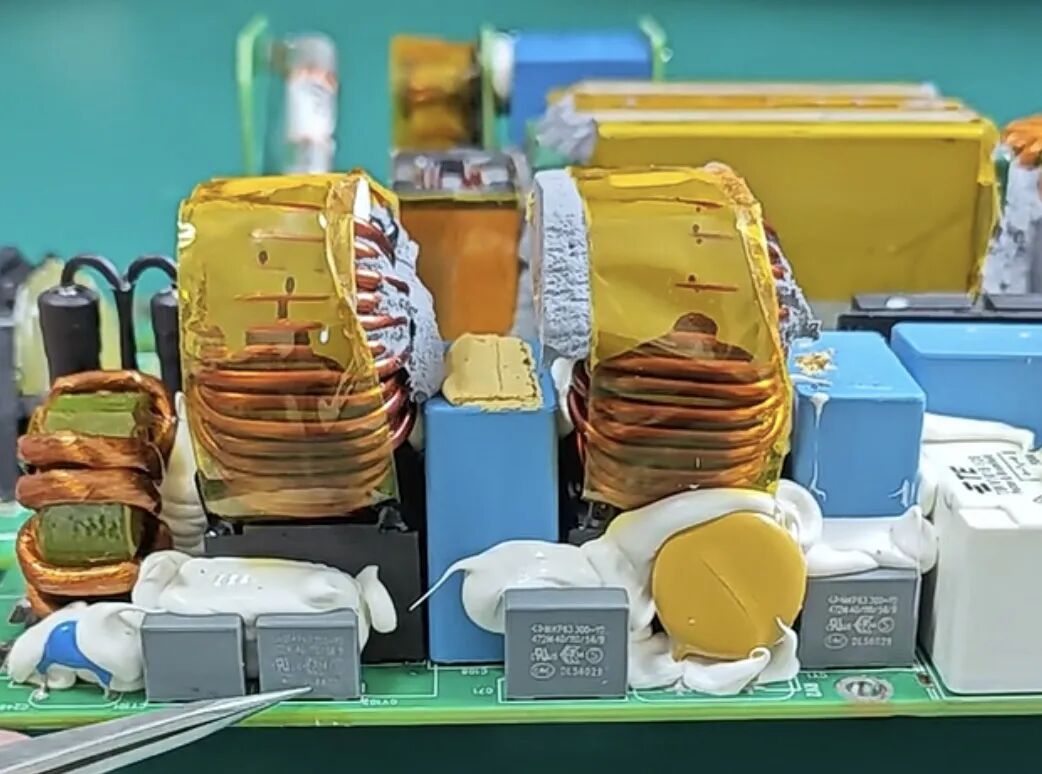

EMI濾波電路： 開關電源中輸入端都有EMI濾波電路，一般由 X電容 （下圖藍色零件）、 Y電容 （下圖灰色零件）和 電感 （下圖有銅線的零件）組成。

圖- X電容

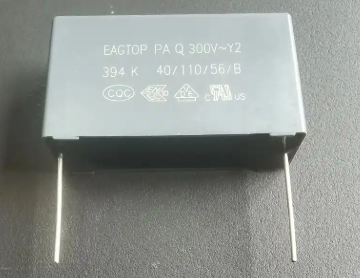

圖- Y電容

圖- 共模電感

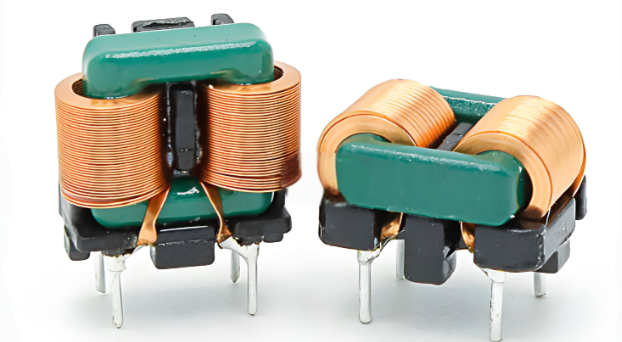

共模電感 (Common mode Choke)，也叫共模扼流圈，常用于 電腦 的開關電源中過濾共模的電磁干擾信號。在板卡設計中，共模電感也是起EMI濾波的作用，用于抑制高速信號線產生的 電磁波 向外輻射發射。共模電感實質上是一個雙向?yàn)V波器：一方面要濾除信號線上共模電磁干擾，另一方面又要抑制本身不向外發出電磁干擾，避免影響同一電磁環境下其他電子設備的正常工作。

我們來繼續聊EMI濾波的工作過程。交流220V進線為兩根，一根為火線和零線，這兩根線上產生的高頻干擾信號為差模干擾信號 （方向相同，大小相反） 和共模干擾信號（ 方向相同，大小相等） 。

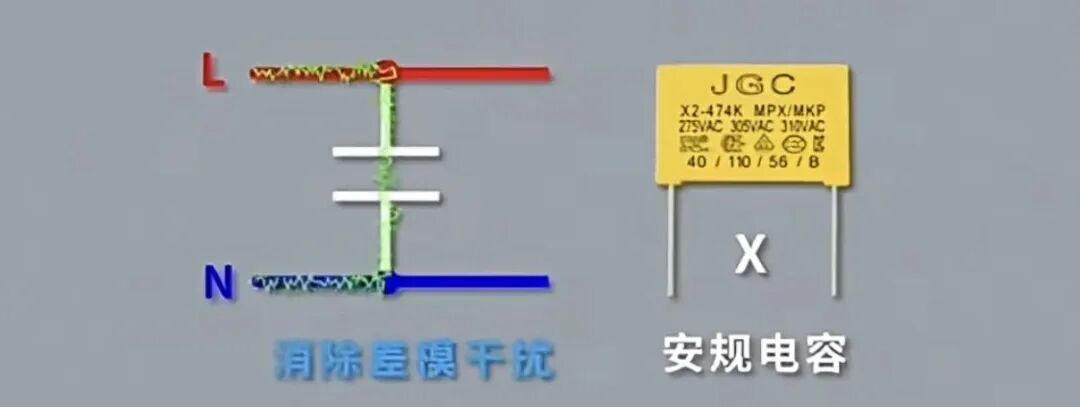

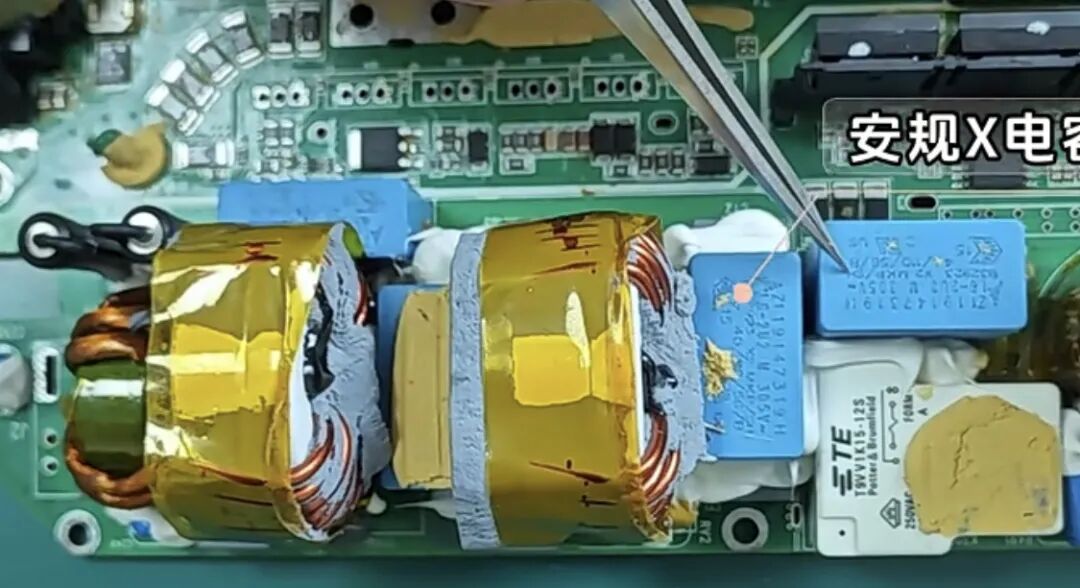

下面我們來看一下差模抑制的過程：接入X電容后，由于高頻干擾信號頻率高，電容的容量對高頻干擾信號容抗小，這樣差模干擾信號就通過了X電容構成回路，以 達到了抑制差模高頻干擾信號的目的。這就是為什么可以看到有的開關電源有電感、X/Y安規電容組成的電路。如下圖所示，X電容（安規電容）跨接在火零線之間，用于消除差模干擾及所謂的低通態噪音。

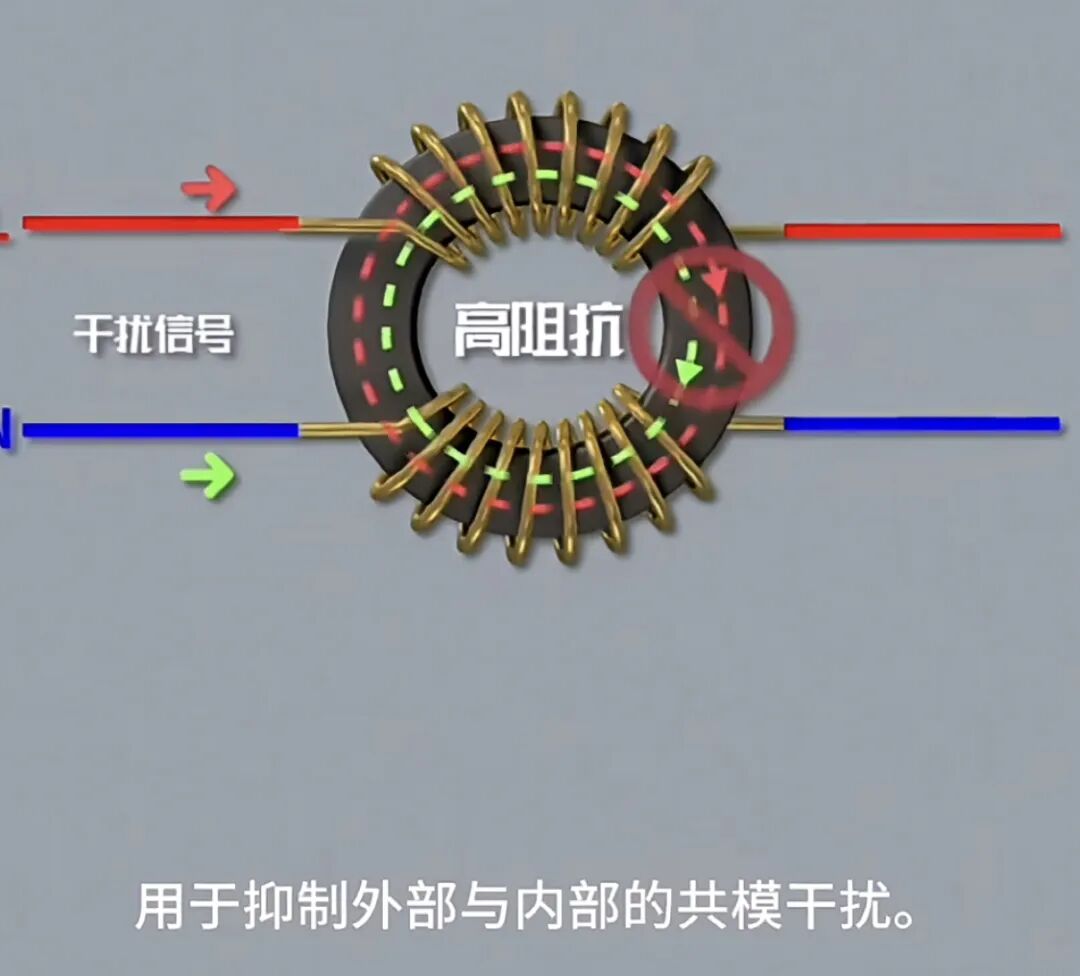

共模電感有兩組線圈，分別與火線、零線串聯，用于抑制外部與內部的共模干擾 。

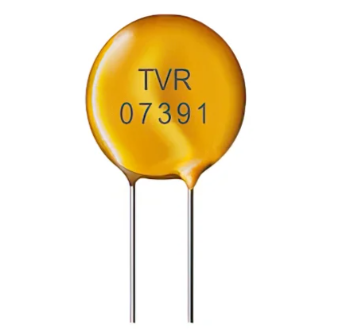

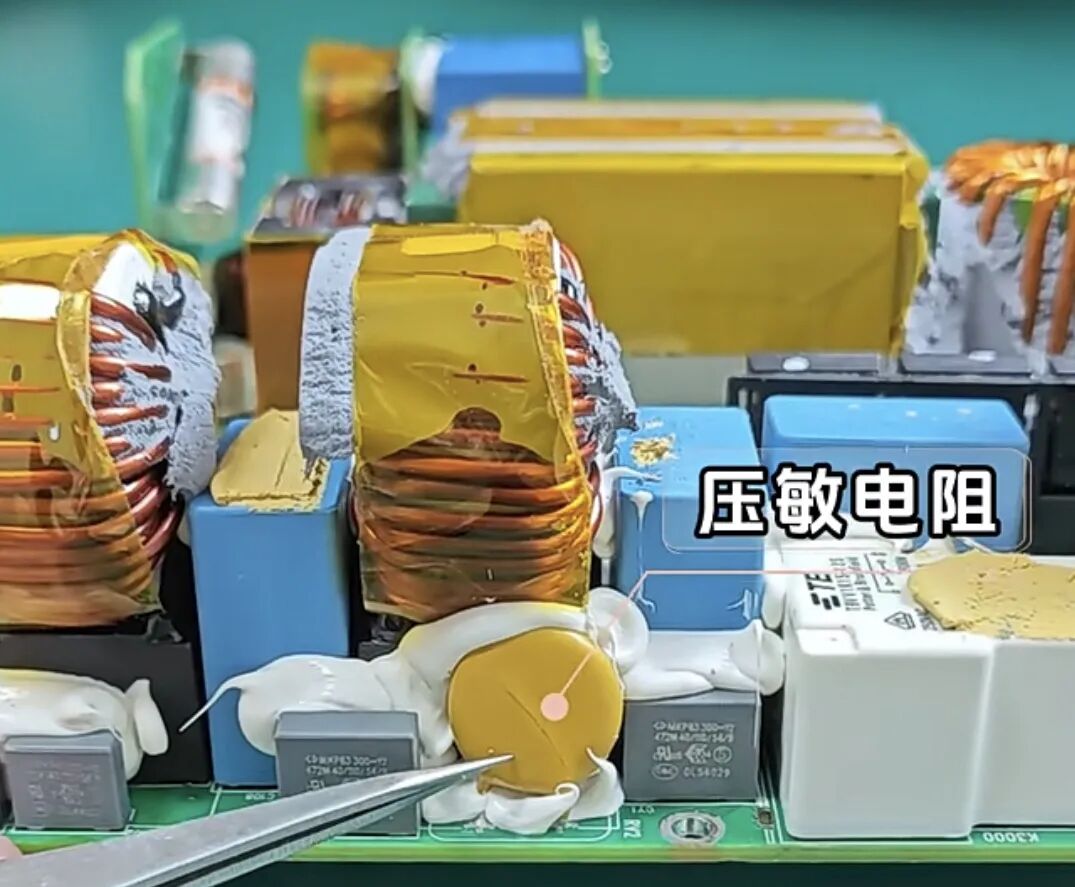

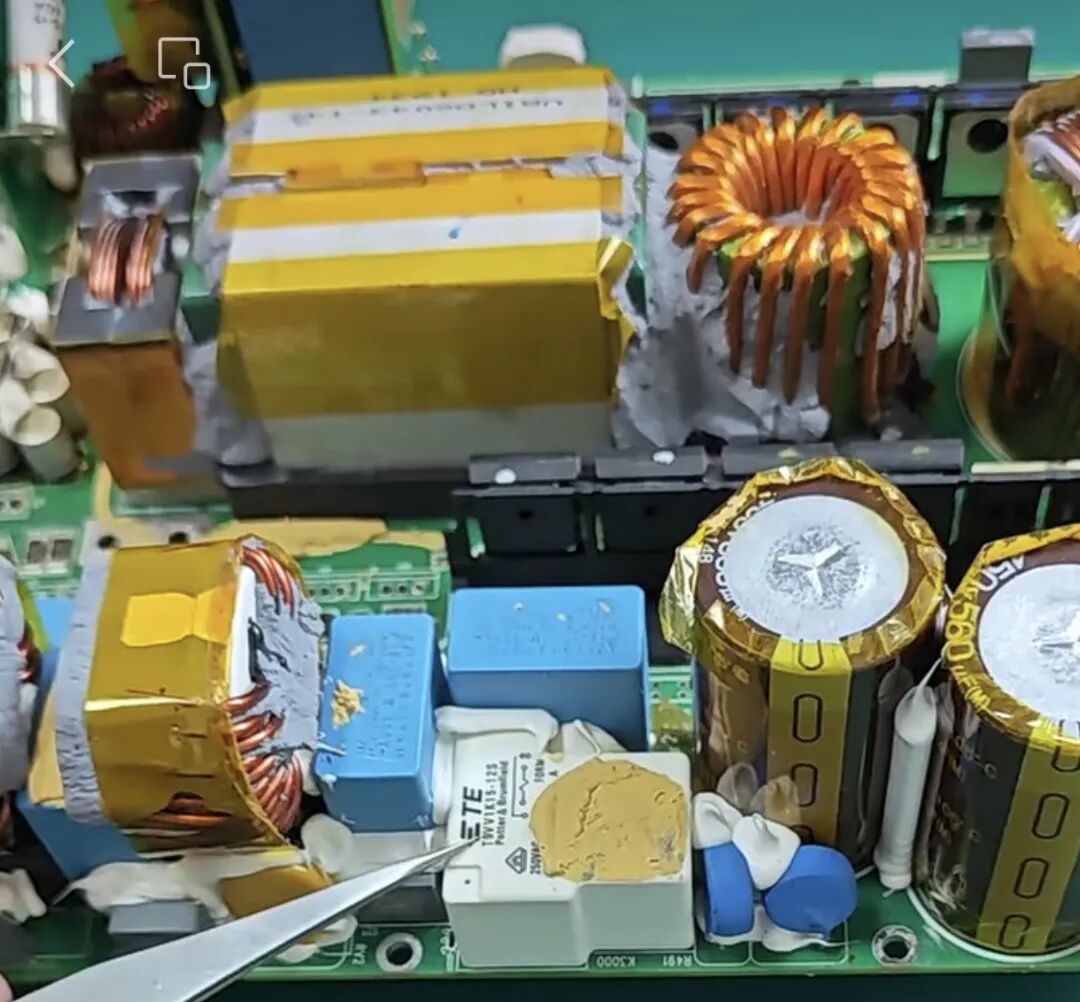

下面黃色圓形的是壓敏電阻，“壓敏電阻"是一種具有非線性伏安特性的電阻器件，主要用于在電路承受過壓時進行電壓鉗位，吸收多余的電流以保護敏感器件。壓敏電阻器的電阻體材料是半導體，它是一種限壓型保護器件，利用壓敏電阻的非線性特性，當過電壓出現在壓敏電阻的兩極間，壓敏電阻可以將電壓鉗位到一個相對固定的電壓值，從而實現對后級電路的保護。

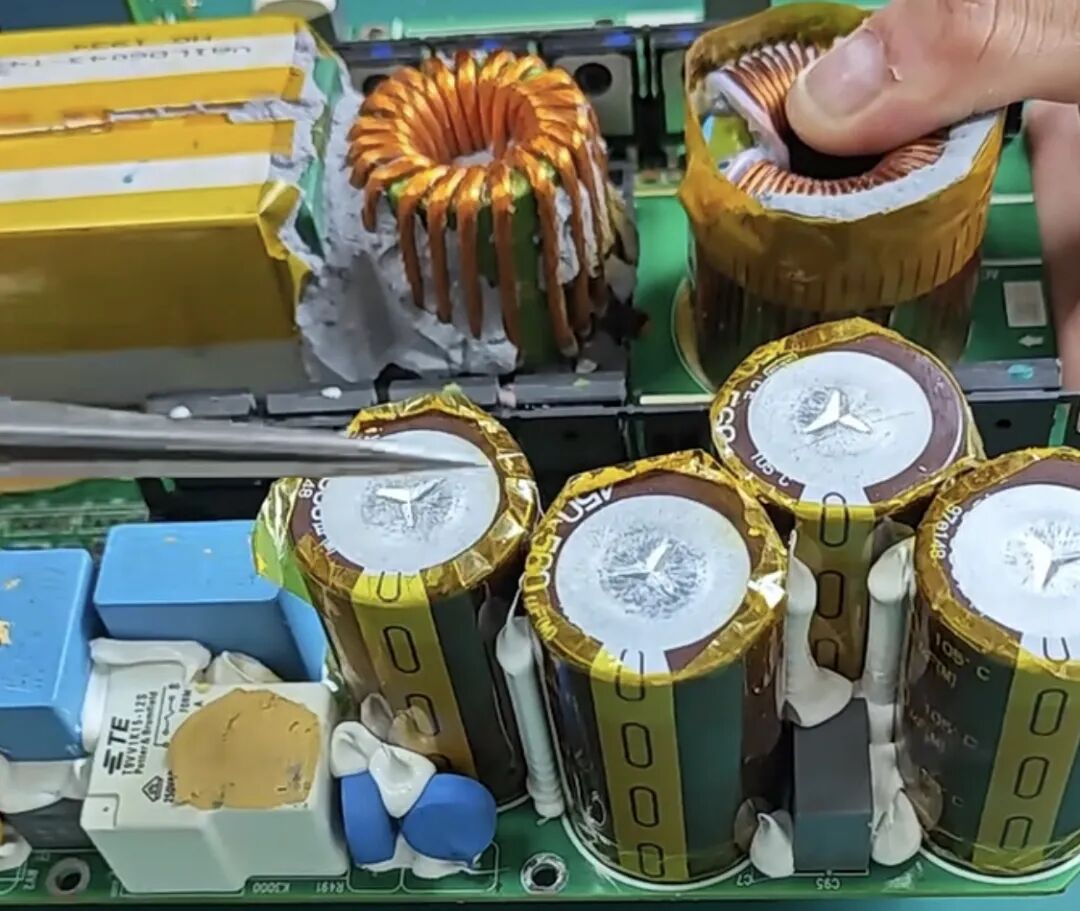

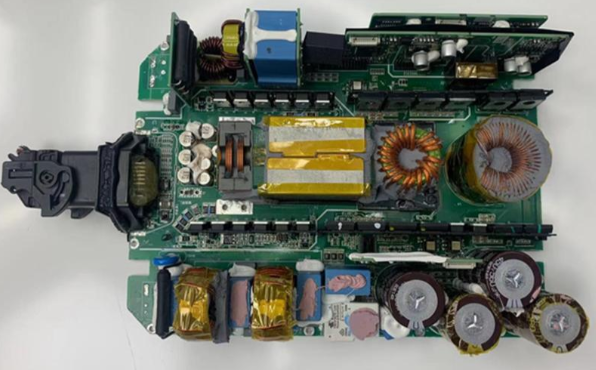

以下展示的分別是：保險絲、預充電阻和預充電路、電容、繼電器。

OBC（車載充電機）的 功率管 核心采用?碳化硅（SiC）功率器件?，主要用于實現高效電能轉換并提升系統功率密度。功率管的關鍵績效指標如下：

高效電能轉換?：碳化硅MOSFET憑借低導通電阻和高速開關特性，可將充電效率提升至98%以上，相比傳統硅基器件減少約20%的能量損耗。 ?

?高功率密度設計?：第四代SiC MOSFET采用溝槽結構，實現更緊湊的模塊化設計，適用于高功率密度OBC（如22kW以上快充）。 ?

?雙向充電功能?：支持V2G（車輛到電網）和V2V（車輛到車輛）功能，通過雙向拓?fù)浣Y(jié)構實現電能雙向流動。
