開關電源是電子設備的 “能量心臟”，小到手機充電器，大到工業工控設備，都離不開它的身影。但開關電源的電路設計看似復雜，其實摸清類型和原理后，就能輕松上手。今天就給大家整理了 8 款經典開關電源電路設計，從基礎組成到具體原理圖逐一拆解，通俗易懂，干貨滿滿，電子愛好者和電路設計新手快收藏！
想要吃透開關電源電路，先從它的基本組成入手，整體分為四大模塊，每個模塊各司其職，缺一不可。

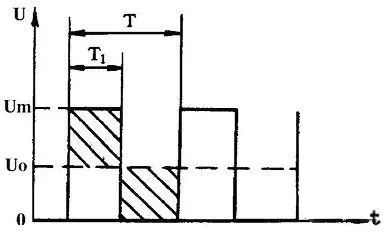

開關式穩壓電源主要分調寬式和調頻式，調寬式（PWM 脈寬調制型） 是目前應用最廣的類型，絕大多數開關電源集成電路都采用這種方式。其核心原理很簡單：通過改變矩形脈沖的寬度，來穩定輸出的直流平均電壓。核心公式：Uo=Um×T1/T（Um 為脈沖最大電壓，T 為脈沖周期，T1 為脈沖寬度）。當 Um 和 T 不變時，脈沖越寬，輸出電壓越高；反之則越低。只要讓脈沖寬度隨輸出電壓增高而變窄，就能實現電壓穩定。
掌握了核心原理，接下來就是重點 ——8 款常用開關電源的具體電路設計，從基本電路到各類衍生電路，原理 + 特點 + 適用場景全說明，搭配圖紙更易理解。

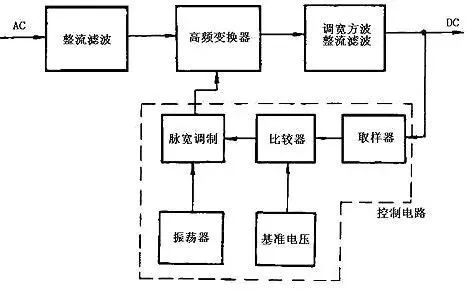

這是所有開關電源的 “基礎模板”，核心流程清晰：交流電壓→整流濾波→高頻變換器變方波→整流濾波→直流電壓。控制電路為脈沖寬度調制器，集成了取樣器、比較器、振蕩器等，通過調整高頻開關元件的開關時間比例穩定輸出。
成本最低的經典款，也是小功率設備的常用選擇。工作特點：開關管導通時，變壓器初級儲存能量，整流二極管截止；開關管截止時，初級能量通過次級繞組、整流二極管向負載輸出。關鍵參數：輸出功率 20-100W，可多路輸出不同電壓，開關管反向耐壓為工作電壓 2 倍，工作頻率 20-200kHz。優缺點：電壓調整率好，成本低；輸出紋波大，外特性差，適合固定負載。
與反激式結構相似，能量傳輸方式不同。工作特點：開關管導通時，整流二極管也導通，電網直接向負載傳能，濾波電感儲存能量；開關管截止時，電感通過續流二極管向負載釋放能量。關鍵參數：輸出功率 50-200W，脈沖占空比≤50%，開關管耐壓限制在兩倍電源電壓。優缺點：輸出功率大；變壓器結構復雜、體積大，實際應用較少。

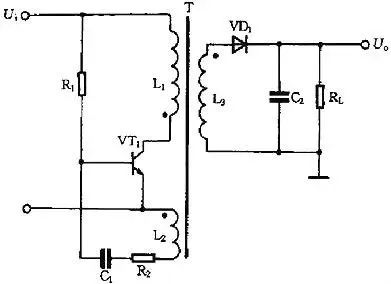

利用間歇振蕩電路組成，省去獨立控制電路，性價比高。工作特點：電阻為開關管提供啟動電流，通過變壓器繞組的正反饋實現開關管的飽和與截止，反復振蕩完成能量傳輸；負載位于變壓器次級，反激狀態工作。優缺點：開關管兼具開關和振蕩功能，輸入輸出隔離，大小功率都適用，是目前廣泛使用的基本電源之一。

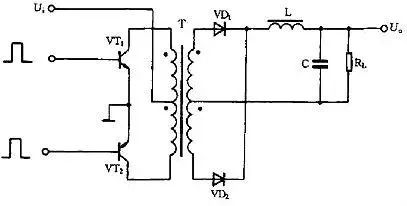

大功率設備的優選，屬于雙端式變換電路。工作特點：兩個開關管在外激勵方波信號控制下交替導通 / 截止，變壓器次級產生方波電壓，經整流濾波得到直流電壓，變壓器磁芯工作在磁滯回線兩側。關鍵參數：輸出功率 100-500W，開關管耐壓需達到兩倍電路峰值電壓。優缺點：開關管易驅動，輸出功率大；對開關管耐壓要求高。
元件最少的簡約款，僅靠電感、電容、二極管即可實現。工作特點：開關管導通時，整流二極管截止，輸入電壓經開關管、電感向電容充電，電感儲能；開關管截止時，電感感應電壓經負載、續流二極管釋放能量，維持輸出電壓穩定，輸出電壓由脈沖寬度決定。優缺點：電路簡單，元件少，調試方便，適合需要降壓供電的場景。
專為 “低入高出” 設計，滿足設備高壓供電需求。工作特點：開關管導通時，電感儲存能量；開關管截止時，電感感應電壓與輸入電壓疊加，經二極管向負載供電，實現輸出電壓高于輸入電壓。優缺點：升壓效果明顯，電路結構簡單；適合輸入電壓較低，需要高電壓輸出的場景。
萬能款，可適配輸入電壓高于或低于輸出電壓的場景。工作特點：開關管導通時，電感儲能，二極管截止，負載靠電容充電電荷供電；開關管截止時，電感感應電壓經二極管向負載供電，同時為電容充電。優缺點：適用范圍廣，升降壓均可實現，滿足復雜供電需求。
了解了經典電路，再看看開關電源的發展趨勢，緊跟行業方向，設計才不會落后。
開關電源的電路設計看似繁雜，但只要抓住 “脈寬調制穩定電壓” 的核心，再結合不同電路的工作特點，就能快速區分和掌握。8 款經典電路各有優劣，適用不同功率、不同供電需求的場景，新手設計時可根據實際需求選擇對應的電路模板，再進行細節調試。
收藏這篇文章，從基礎組成到原理圖，從核心原理到發展趨勢，一站式吃透開關電源電路設計，從此設計不再愁！
