在 FPGA 的浩瀚宇宙中，時鐘系統不僅是驅動邏輯運轉的“心臟”，更是決定系統穩定性與性能上限的“指揮棒”。對于 Xilinx 7 系列 FPGA 開發者而言，如果僅滿足于使用 Clocking Wizard IP 核點點鼠標，往往會在面對復雜的時序收斂、動態頻點切換或低抖動需求時束手無策。

今天，我們將剝開 IP 核的外殼，深入到底層原語（Primitive）層面，全方位解析 Xilinx 7 系列中最強大的混合模式時鐘管理器——MMCME2_ADV。

一、 為什么你需要關注 MMCME2_ADV？

MMCME2_ADV（Mixed-Mode Clock Manager Advanced）是 Xilinx 7 系列 FPGA（Artix-7, Kintex-7, Virtex-7）中最高級的硬核時鐘資源。雖然 PLL（鎖相環）也能實現分頻倍頻，但 MMCM 在功能豐富度上具有壓倒性優勢。

核心能力清單：

• 極致的靈活性：

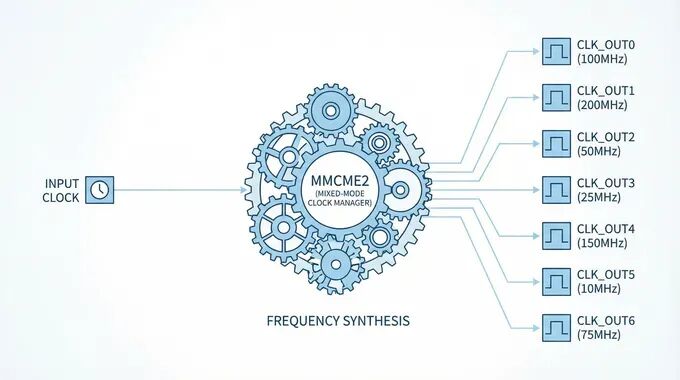

  所有輸出時鐘共享同一個壓控振蕩器（VCO），但每個通道可獨立配置分頻、相位和占空比。
• 動態調整能力：
  支持在系統運行過程中，通過 DRP 接口動態重配置時鐘參數，或動態調整相位偏移。
• 信號完整性保障：
  內置去偏斜（Deskew）電路和抖動濾波器，能顯著優化時鐘網絡質量。

簡而言之，它是 FPGA 時鐘樹設計的核心模塊。理解它，是你從“寫代碼”進階到“設計系統”的必經之路。

二、 庖丁解牛：核心端口詳解

要駕馭這個模塊，首先要讀懂它的“說明書”——端口列表。MMCME2_ADV 的端口眾多，但邏輯清晰。我們將按功能將其分類解析。

1. 時鐘輸入與控制

2. 時鐘輸出與反饋

3. 高級動態控制

• 動態相位偏移：
  (PSCLK, PSEN, PSINCDEC, PSDONE) 允許在不復位 MMCM 的情況下，微調輸出時鐘相位。
• 動態重配置 (DRP)：
  (DADDR, DCLK, DEN, DWE, DI, DO, DRDY) 通過類似總線讀寫的方式，在線修改倍頻/分頻系數，實現“變頻”功能。

三、 核心屬性配置：數學與物理的平衡

在例化 MMCME2_ADV 時，參數配置直接決定了時鐘的質量。這里涉及兩個核心公式：

四、 實戰代碼：VHDL 與 Verilog 例化模板

為了方便各位工程師直接 copy-paste 到工程中，以下提供了標準的例化模板。請根據實際需求修改參數。

1. VHDL 例化模板

-- MMCME2_ADV: 7系列高級混合模式時鐘管理器
MMCME2_ADV_inst : MMCME2_ADV
generic map (
   BANDWIDTH => "OPTIMIZED",
   CLKFBOUT_MULT_F => 5.0,     -- VCO設定為輸入頻率的5倍
   CLKFBOUT_PHASE => 0.0,
   CLKIN1_PERIOD => 10.0,      -- 極其重要！輸入時鐘周期10ns (100MHz)
   CLKOUT0_DIVIDE_F => 5.0,    -- 輸出分頻，最終頻率 = 100 * 5 / 5 = 100MHz
   CLKOUT0_DUTY_CYCLE => 0.5,
   CLKOUT0_PHASE => 0.0,
   DIVCLK_DIVIDE => 1,
   COMPENSATION => "ZHOLD"     -- 零延遲保持模式
)
port map (
   CLKOUT0 => CLKOUT0,         -- 主時鐘輸出
   LOCKED => LOCKED,           -- 鎖定信號，連接系統復位
   CLKIN1 => CLKIN1,           -- 輸入參考時鐘
   RST => RST,                 -- 復位信號
   PWRDWN => '0',              -- 始終使能
   CLKFBIN => CLKFBOUT,        -- 【關鍵】反饋環路閉合
   CLKFBOUT => CLKFBOUT
);

2. Verilog 例化模板

// MMCME2_ADV 基礎例化
MMCME2_ADV #(
   .BANDWIDTH("OPTIMIZED"),
   .CLKFBOUT_MULT_F(5.0),      // VCO倍頻系數
   .CLKIN1_PERIOD(10.0),       // 輸入時鐘周期 ns
   .CLKOUT0_DIVIDE_F(5.0),     // 輸出分頻系數
   .DIVCLK_DIVIDE(1),
   .COMPENSATION("ZHOLD")
)
MMCME2_ADV_inst (
   .CLKOUT0(CLKOUT0),          // 連接至 BUFG
   .LOCKED(LOCKED),            // 連接至 rst_n 生成邏輯
   .CLKIN1(CLKIN1),            // 物理管腳輸入或上一級時鐘
   .RST(RST),
   .PWRDWN(1'b0),
   .CLKFBIN(CLKFBOUT),         // 內部反饋
   .CLKFBOUT(CLKFBOUT)
);

五、 典型應用場景與案例

場景 1：基礎時鐘倍頻（100MHz → 200MHz）

策略：先將 VCO 頻率倍頻到一個較高的中間值（如 1000MHz），再分頻得到 200MHz。較高的 VCO 頻率通常能帶來更好的抖動性能。

MMCME2_ADV #(
    .CLKIN1_PERIOD(10.0),   // 輸入 100MHz
    .CLKFBOUT_MULT_F(10.0), // VCO = 100 * 10 = 1000MHz
    .DIVCLK_DIVIDE(1),
    .CLKOUT0_DIVIDE_F(5.0)  // 輸出 = 1000 / 5 = 200MHz
) mmcm_inst ( ... );

場景 2：多相位時鐘生成（ADC/DDR 采樣）

在高速數據采集或 DDR 控制器設計中，常需要 0°、90°、180°、270° 四相時鐘。

MMCME2_ADV #(
    // ...
    // CLK0: 100MHz, 0度
    .CLKOUT0_DIVIDE_F(10.0),
    .CLKOUT0_PHASE(0.0),
    // CLK1: 100MHz, 90度
    .CLKOUT1_DIVIDE(10),
    .CLKOUT1_PHASE(90.0),
    // ...
) mmcm_inst ( ... );

場景 3：差分輸入與驅動能力

在實際板卡上，時鐘源往往是 LVDS 差分信號。此時 MMCME2_ADV 需配合 IBUFDS 使用。同時，MMCM 輸出可靈活驅動：

• BUFG：
  驅動全局邏輯。
• BUFIO：
  驅動 I/O Bank 內的高速 SerDes。
• BUFR：
  驅動區域邏輯，降低功耗。

六、 進階話題：動態重配置（DRP）

MMCME2_ADV 提供了一組標準的 DRP 接口，允許用戶讀寫內部寄存器。原理是通過修改分頻計數器（M, D, O）的寄存器值，改變頻率合成公式。

注意：修改參數后，必須復位 MMCM 才能使新參數生效。Xilinx 官方提供了 XAPP888 等文檔專門講解如何通過狀態機控制 DRP 接口，建議高階玩家深入研讀。

七、 總結與避坑指南

MMCME2_ADV 是 7 系列 FPGA 中功能最全面的時鐘管理單元。掌握它，你就掌握了 FPGA 時序設計的“內功”。最后總結幾條避坑指南：

• 1. 反饋必須接：
  CLKFBIN 和 CLKFBOUT 必須連接，否則無法鎖定。
• 2. 等待 LOCKED：
  永遠不要使用未鎖定的時鐘驅動邏輯。
• 3. VCO 范圍自檢：
  手動計算 VCO 頻率是否在器件手冊規定的范圍內。
• 4. 復位時機：
  監測時鐘丟失并在恢復后自動復位 MMCM。

*本文基于 Xilinx 7 Series FPGAs Clocking Resources User Guide (UG472) 整理。
