控制器局域網絡(CAN)可在多個網絡站點之間提供強大的通信能力，支持多種數據速率和距離。CAN具有數據鏈路層仲裁、同步和錯誤處理等特性，廣泛用于工業、儀器儀表和汽車應用之中。在ISO 11898標準的框架下，借助分布式多主機差分信令和內置故障處理功能，DeviceNet、CANopen等多種協議針對物理層和數據鏈路層規定了相應的實現方式。本文旨在描述如何針對給定應用優化設置，同時考慮控制器架構、時鐘、收發器、邏輯接口隔離等硬件限制。文章將集中介紹網絡配置問題——包括數據速率和電纜長度——說明何時有必要對CAN節點進行重新配置，以及如何從一開始就實現對節點的優化配置。

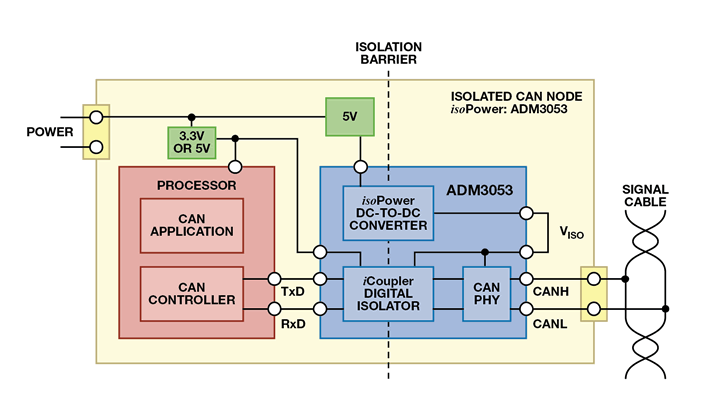

部署一個CAN節點需要一個隔離式或非隔離式CAN收發器，以及一個搭載有相應協議堆棧的CAN控制器或處理器。可以使用獨立式CAN控制器，甚至可以使用不帶標準協議堆棧的控制器，但是，CAN應用中使用的微處理器可能已經包括CAN控制器。在任一情況下，都必須對CAN控制器進行配置，以調和總線上的數據速率和時序，而硬件振蕩器則用于控制器。
隨著電纜長度的增加，信號中的高頻組分衰減，因此，長距離條件下的數據速率都有限。總線是一種多主機，因此，所有節點都可以嘗試同時傳輸，仲裁取決于物理層信令。傳播延遲也會隨電纜長度而增加，可能對節點間同步和仲裁形成干擾。
CAN總線上的差分信號可能處于兩種狀態之一：主動（邏輯0，信號線路CANH和CANL之間存在一個差分電壓）或被動（邏輯1，無差分電壓，所有CAN收發器輸出均為高阻抗）。如果兩個節點嘗試同時傳輸，則主動位傳輸會覆蓋同時進行的被動位傳輸，因此，在傳輸時，所有節點都必須監控總線狀態，如果在傳輸被動位時發生覆蓋，則要停止傳輸。如此，傳輸主動位的節點贏得仲裁，如圖2所示。
CAN 2.0b定義的是數據鏈路層的實現方式，對用于傳輸?shù)腃AN幀結構進行了規定。一個包含消息ID的仲裁字段啟動消息傳輸。較低的消息ID（開頭的零較多）將擁有更高的優等級，因此，在傳輸消息時，相應節點贏得仲裁的概率更大。
盡管CAN節點與總線傳輸同步，但是，由于兩個同時傳輸?shù)墓?jié)點之間存在傳播延遲，所以不會完全同步。要讓仲裁切實發揮作用，傳播延遲不能過大，否則，較快的節點可能在檢測到較慢節點傳輸?shù)奈粻顟B(tài)之前就對總線進行采樣了。最差條件下的傳播延遲為兩個最遠節點間延遲的兩倍。在圖3中，如果節點A和B是總線上相隔最遠的節點，則至關重要的參數是雙向傳播時間PropBA與TPropBA之和。
總傳播延遲由通過電纜、兩個CAN控制器I/O和兩個CAN收發器的雙向傳播時間構成。CAN控制器I/O并不是傳播延遲的主要貢獻者，往往可以忽略不計，但進行徹底評估時必須予以考慮。循環時間由從TxD到CANH/CANL、再回到RxD的傳播延遲構成。電纜傳播延遲取決于電纜和距離，典型值為5 ns/m。
在較低數據速率下，允許的位時間較長，因此，傳播延遲（及電纜距離）也可能變長。在最高標準CAN數據速率（即1 Mbps）下，允許的傳播延遲更受限制，盡管ISO 11898-2標準規定，在總線長40米時，可支持1 Mbps的數據速率。
隔離條件下，在計算雙向傳播延遲時，必須考慮額外的因素。相比光耦合器，數字隔離器可減少傳播延遲，但即使是最快的隔離式CAN收發器在這方面也與較慢的非隔離式收發器相當。如果允許的總傳播延遲保持不變，隔離系統中，最大電纜長度較短，但可以重新配置CAN控制器，以提高允許的總傳播延遲。
為了補償因較長總線或隔離增加的傳播延遲，必須為CAN控制器設置與時序和同步相關的特定參數。在配置控制器時，不只是選擇一個數據速率，而是要設置決定著控制器所用位時間的變量。面向振蕩器或內部時鐘的波特率預分頻器(BRP)設置時間量子(TQ)，位時間為TQ的倍數。振蕩器的硬件選擇，以及BRP和每位時間TQ數的軟件配置設定數據速率。
控制器的位時間分為三個或四個時間段，如圖3所示。每位時間的TQ總數包括一個同步以及傳播延遲(PROP)、相位段1 (PS1)和相位段2 (PS2)的設定數量。有時候，會把PROP和PS1加起來。配置調節采樣點，以支持傳播延遲和再同步。
把采樣點設在位時間的稍后部分可以支持更長的傳播延遲，但就如總數據速率一樣，采樣點取決于其他時序變量，這些變量都有自己的限制。例如，內部時鐘/振蕩器可能固定不變，只能使用整數BRP和TQ數。因此，特定電纜長度要求的理想數據速率可能根本無法實現，因此，必須縮短電纜，或者降低數據速率。
再同步會使PS1加長，PS2縮短，加長量和縮短量為同步跳寬(SJW)規定的TQ數，因此，PS2不得短于SJW。SJW所需TQ數取決于CAN控制器的時鐘容差，對于SJW和PS2，晶振一般支持最小TQ數。
為了實現節點間時序可靠、同步可靠的穩健網絡，系統必須能承受所選數據速率和CAN控制器時鐘條件下的傳播延遲。如果不能，可以選擇降低數據速率、縮短總線或者使用不同的CAN控制器時鐘速率。配置過程包括以下三個步驟。
先核實在給定目標數據速率和CAN控制器時鐘條件下，有哪些可能的配置。TQ間隔必須基于時鐘和各種BRP值計算，可能組合只有那些TQ間隔為位時間的整數倍的組合。根據所處系統設計階段，也可能考慮其他CAN控制器時鐘速率。在表1所示計算示例中，給定的最大數據速率為1 Mbps，使用的是一個Microchip? MCP2515獨立CAN控制器和一個內置CAN控制器的ADSP-BF548 Blackfin處理器。MCP2515 fOSC 取決于所使用的外部硬件振蕩器，而ADSP-BF548 fSCLK 則取決于硬件CLKIN和內部PLL設置（VCO的CLKIN乘數，SCLK的VCO分頻）。只有CAN控制器時鐘和BRP（整數個TQ）的某些組合支持1 Mbps的數據速率，如粗體所示。這會限制位時序的設置，因此一旦選擇某個總線數據速率，只有部分選項可用。
表1. 給定f和BRP時1 Mbps速率下的TQ數
下一步是確定每個位段要求的TQ數。最困難的情況是在1 Mbps的數據速率下支持最大傳播延遲，例如，電纜長40米，隔離式節點。理想情況下，應對位時間段進行配置，使采樣點在位中盡量晚。在表1中，對于每個整數的TQ總數，一個TQ必須提供給SYNC段，PS2（或TSEG2）段必須足夠大，以容納CAN控制器信息處理時間（只要BRP大于4，MCP2515為2 TQ，ADSP-BF548為小于1 TQ）。另外，對于MCP2515，PROP和PS1最多可以各有8 TQ；對于ADSP-BF548，TSEG1 (PROP + PS1)最多可以為16 TQ。
圖4和圖5分別展示了MCP2515和ADSP-BF548的可能總TQ配置，對于1 Mbps速率條件下的有效時鐘和BRP組合，可支持最近采樣點。MCP2515的最佳TQ總數為19，要求38 MHz的硬件振蕩器和1的BRP。對于ADSP-BF548，TQ總數為5的情況除外，所有配置至少為85%采樣點，但最佳設置是10 TQ，要求fSCLK = 50 MHz且BRP = 5。
在幫助CAN控制器實現最佳采樣點以后，最后一步是比較允許的傳播延遲與使用的CAN收發器/隔離器和總線長度。設ADSP-BF548最佳配置為10 TQ（fSCLK= 50 MHz，BRP = 5），可能實現的最大傳播延遲為900 ns。對于集成隔離式電源的ADM3053隔離式CAN收發器，數據手冊中的最大環路延遲（TxD關閉，接收器處于非活動狀態）為250 ns。必須使其增加一倍(500 ns)，以便同時支持總線最遠兩端的兩個節點處的發射延遲和接收延遲。
設電纜傳播延遲為5 ns/m，ADSP-BF548可以支持40米的總線長度（根據ISO 11898規范，此為1 Mbps條件下的最大值），ADSP-BF548的位時間總共為10 TQ，TSEG2位段僅1 TQ。實際上，略早的采樣點就夠了，因?yàn)橐粋€(gè)節點上的極端收發器傳播延遲甚至很可能導致簡單的再傳輸（由數據鏈路層CAN控制器自動處理），但是，由于CAN控制器I/O與CAN收發器之間存在小延遲，因此建議把采樣點配置到盡量靠后的點。
