1. 技術定位：不可替代的 3D 集成底座

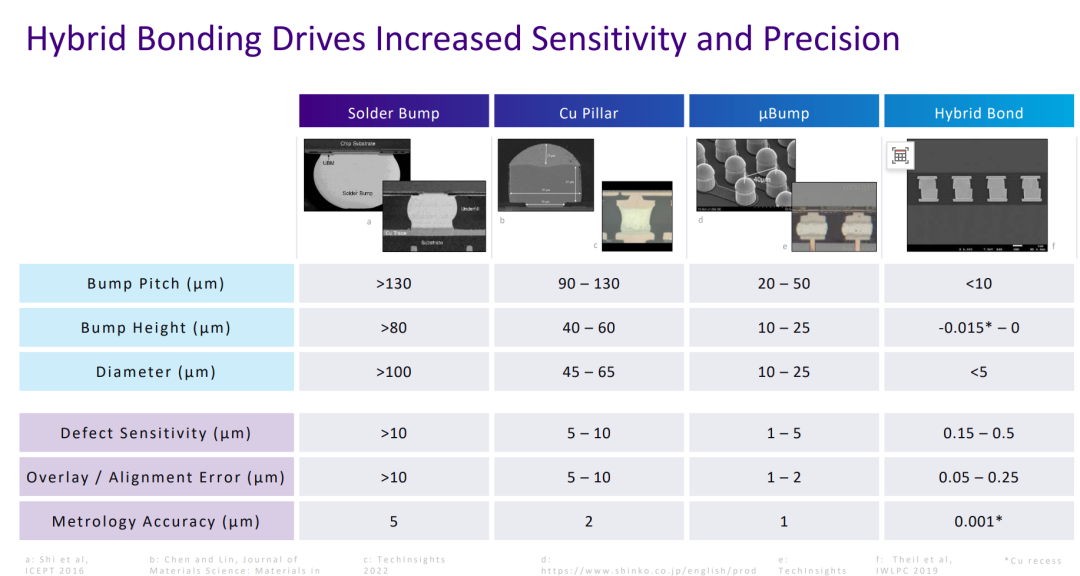

相比焊料凸塊，互連密度提升1–2 個數量級，無凸塊、低寄生、低延遲、低功耗，支撐 <10 μm乃至<1 μm 超細間距互聯。
是 HBM、3D 堆疊存儲、Chiplet、AI/HPC 高算力封裝的核心 enabling 技術，決定下一代產品帶寬與能效。
2. 商業化節奏：內存先行，全域滲透

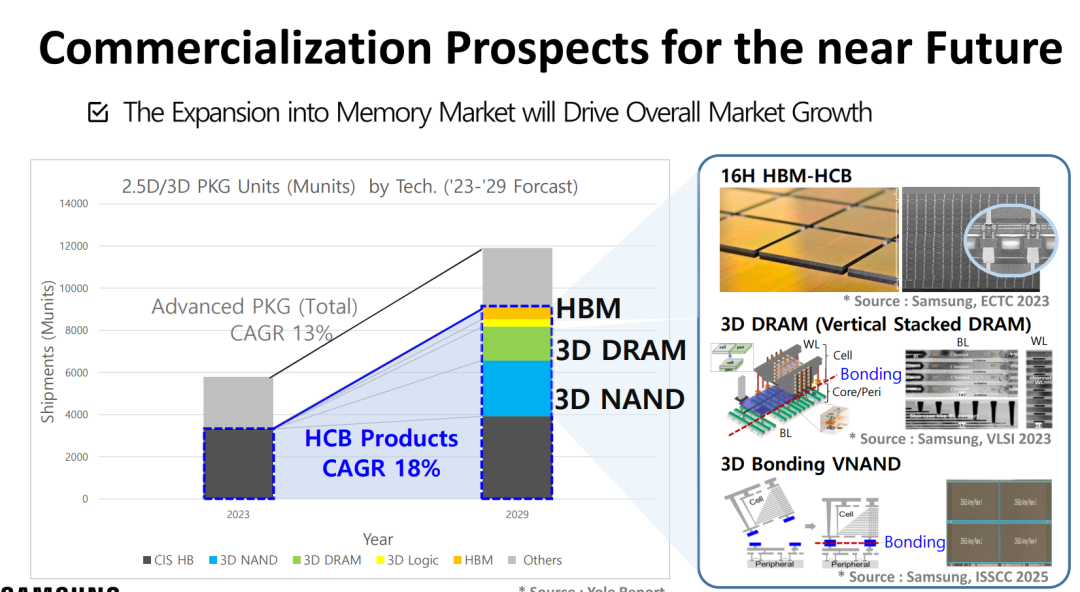

短期：16H HBM-HCB、3D DRAM、3D Bonding VNAND快速商用，內存市場驅動整體增長（Yole 預測 CAGR~18%）。

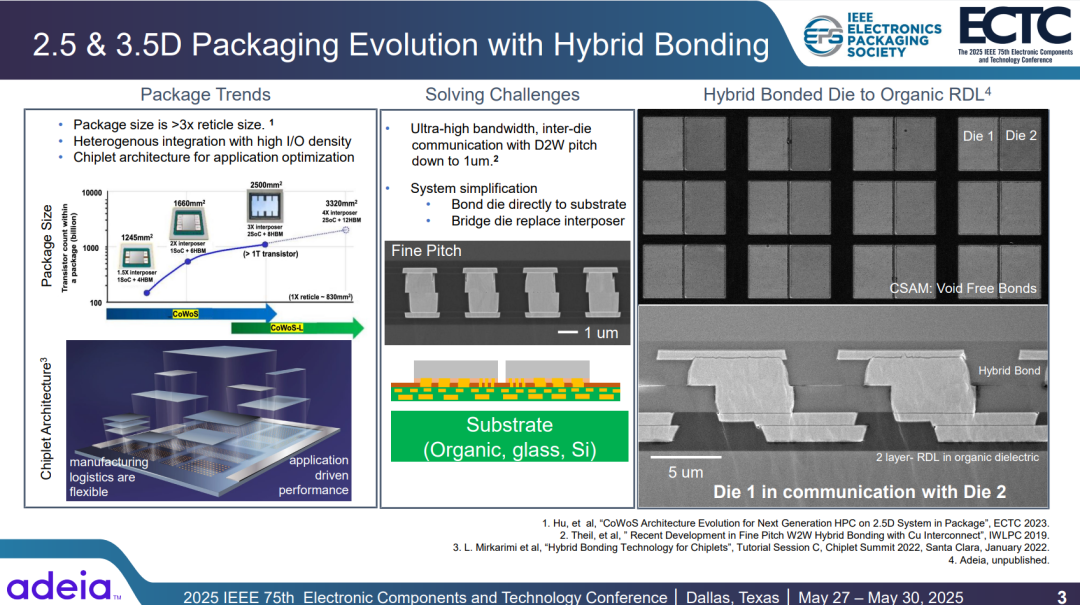

中長期：從 W2W 向D2W/C2W擴展，覆蓋邏輯、計算、光電子集成，成為 2.5D/3.5D/3D 封裝標配。
3. 按優先級的核心瓶頸

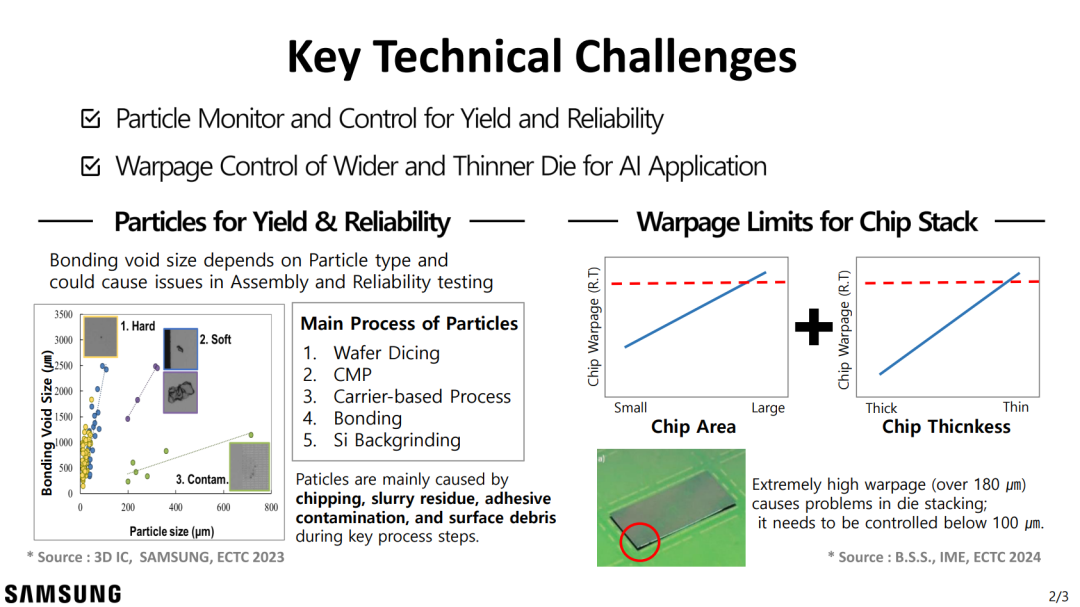

顆粒 / 缺陷：直接導致空洞、良率與可靠性失效，貫穿切割、CMP、載體、鍵合、減薄全流程。
翹曲控制：大尺寸超薄芯片翹曲 > 180 μm 無法堆疊，必須 <100 μm。
量測與對準：超細間距要求nm 級精度，現有檢測速度 / 精度不匹配量產。
熱瓶頸：3D 堆疊熱阻劇增，高熱流密度芯片散熱失效。
成本與周期：工序多、良率敏感、投資大，制約普及。
設計 / IP 壁壘：Chiplet 異構集成缺標準，第三方對接困難。
4. 未來十年技術走向

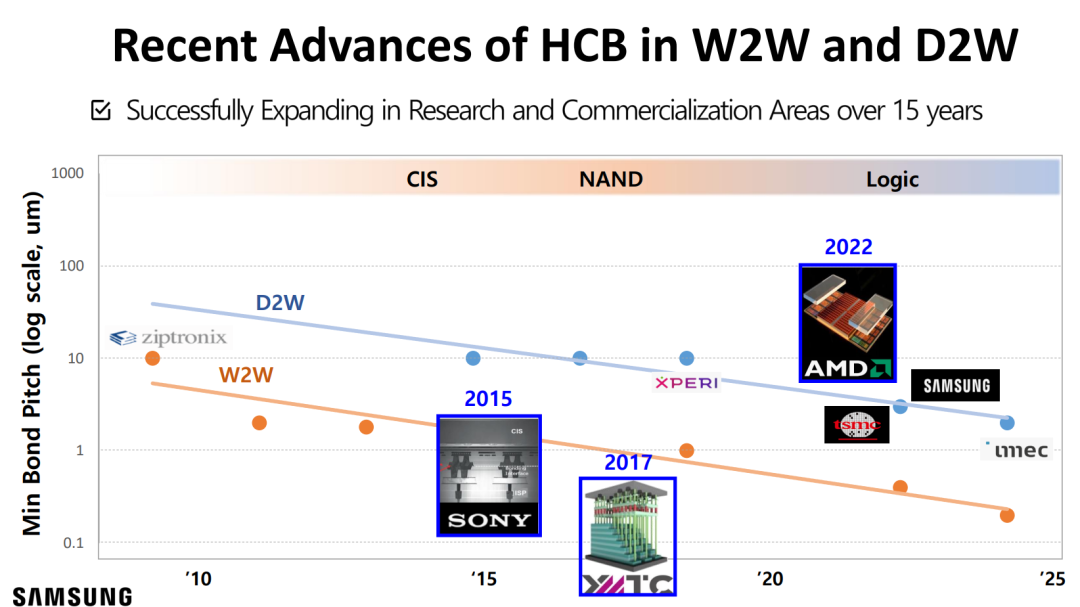

間距持續微縮：向 <5 μm→<1 μm演進，對準精度<50 nm。
低溫化：<250 ℃成為主流，降低熱應力與器件損傷。
材料多元化：無機 SiO?→聚合物 / 有機 - 無機雜化，提升容錯與兼容性。
設計與生態：HB IP 標準化、設計工具一體化、良率模型數字化、可返工化。
二、行業公認最有效解決方案
1. 顆粒 / 缺陷控制（三星 + KLA+IMEC）
全流程閉環管控：切割用等離子切割替代機械切割，減少崩邊；CMP 嚴控漿料殘留；載體工藝杜絕膠污染；鍵合前在線檢測 + 清洗。

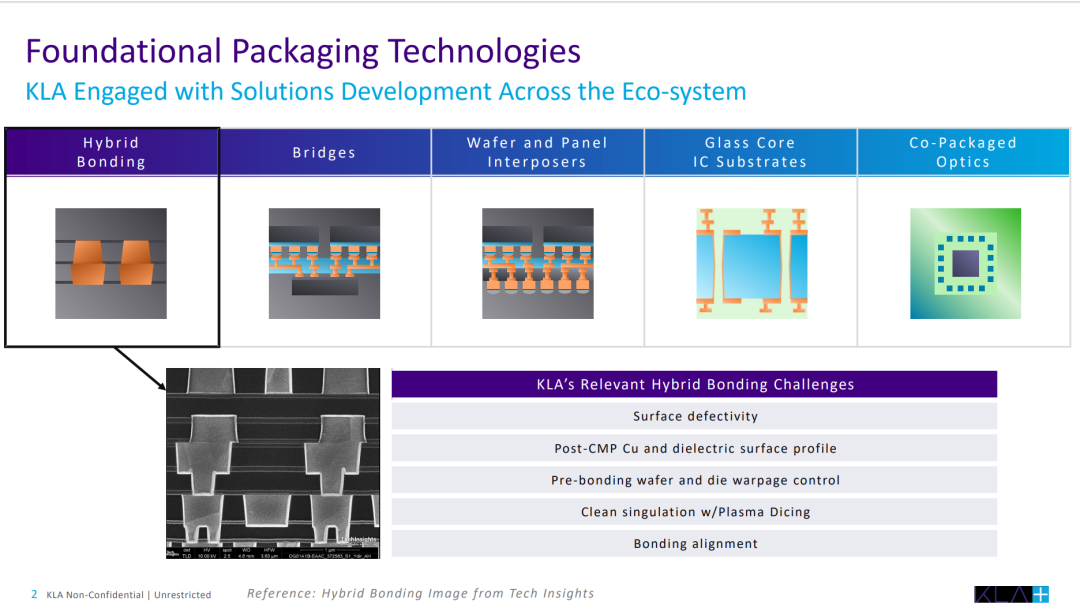

檢測升級：KLA 缺陷靈敏度達0.15–0.5 μm，覆蓋 CMP 后銅 / 介質形貌、鍵合前翹曲、對準精度。
防護方案：銅墊加保護層、切割后高效清洗、全程潔凈防氧化。
2. 翹曲控制（三星 + 東麗 + IMEC）
無機方案：SiCN 等介質優化，翹曲降至~66 μm。
有機方案：東麗PI 基聚合物混合鍵合，13×6 mm 芯片翹曲~13 μm，CTE 寬域可調（5–100 ppm/K），大幅降低應力與器件損傷。
工藝閾值：統一將翹曲控制在 100 μm 內，保障堆疊良率。
3. 低溫低壓鍵合（東麗 + IMEC+AMD）

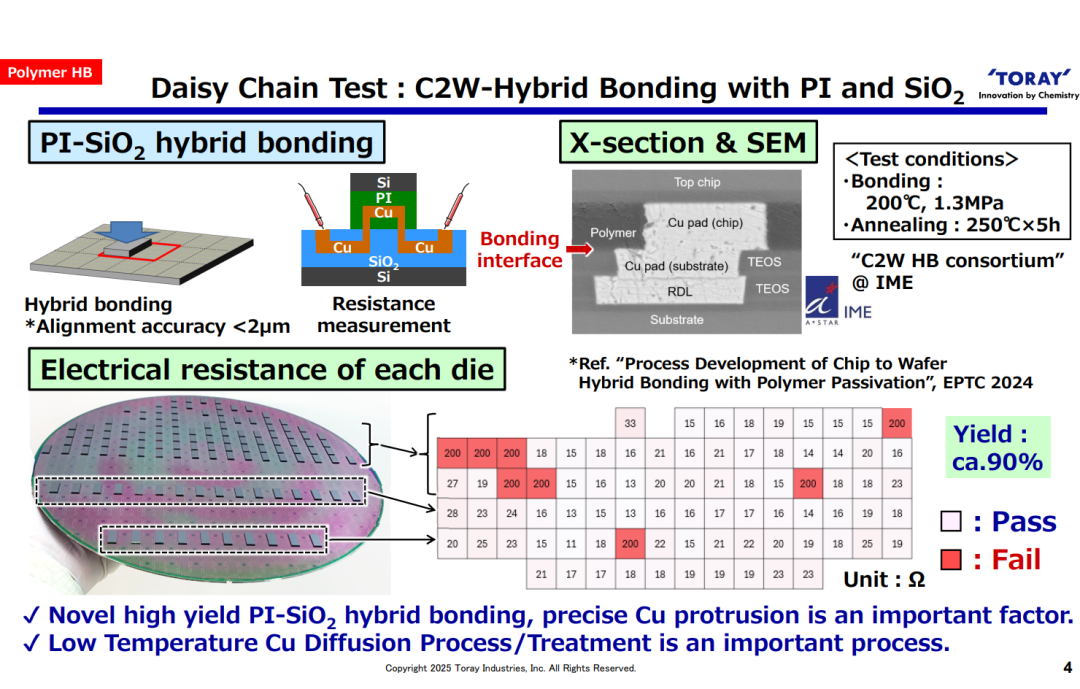

東麗 PI?SiO?雜化鍵合：200 ℃鍵合 + 250 ℃退火，替代傳統 > 350 ℃高溫，兼容 HBM 等低熱預算器件。
低壓工藝：<1.3 MPa，適配超薄 / 大尺寸芯片，降低破碎風險。
銅擴散低溫化：精準控制銅凸出，保障低溫下 Cu?Cu 可靠接觸。

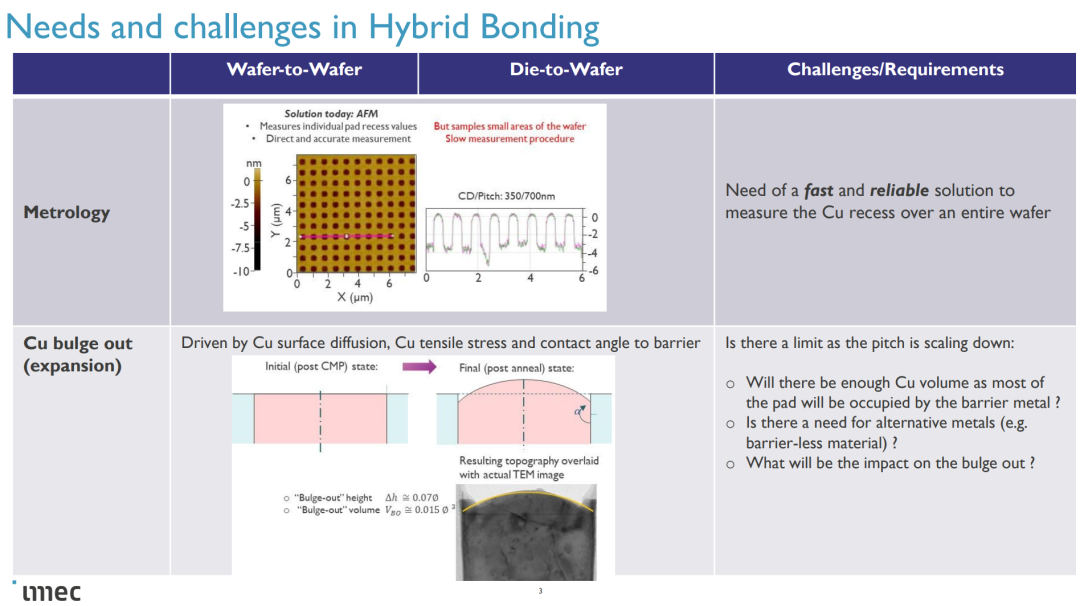

4. 量測與對準（KLA+Adeia+IMEC）
高速高精度量測：光學干涉法比 AFM 快 1000 倍，滿足量產吞吐；Cu 凹陷全晶圓快速量測、納米級形貌表征。
AI 賦能缺陷檢測：深度學習自動識別關鍵缺陷，提升 KGD 良率。

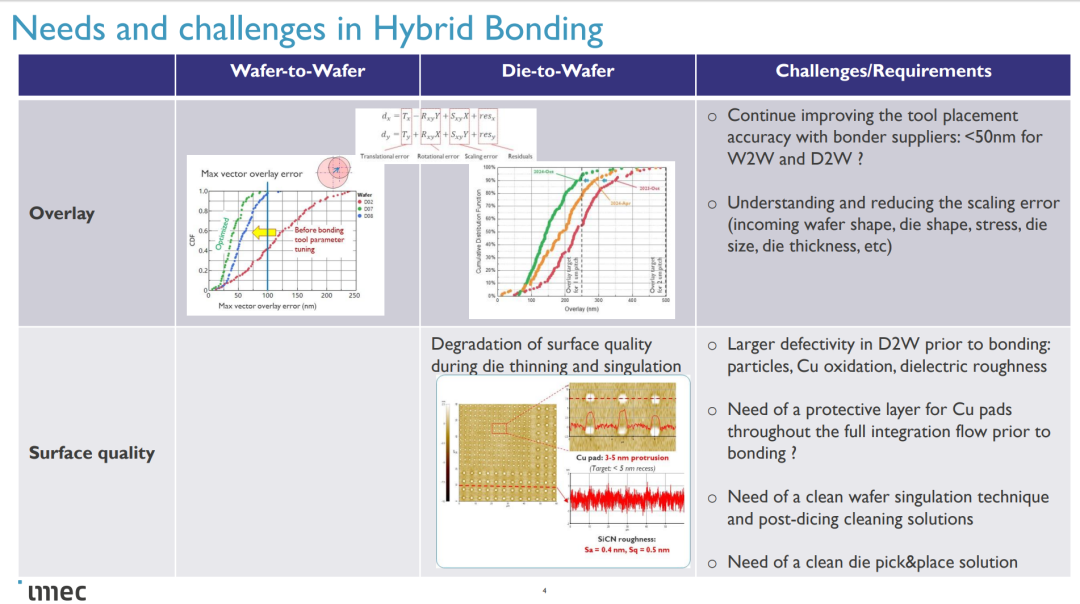

對準精度：W2W/D2W 向 <50 nm 逼近，優化鍵合機臺與應力 / 形變補償。

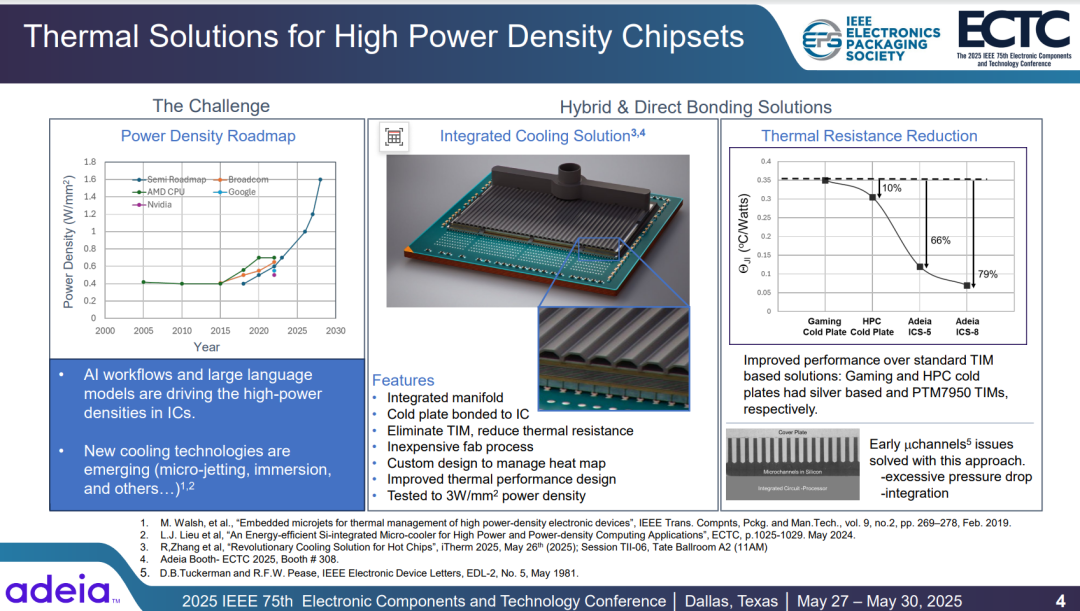

5. 熱管理（AMD+Adeia）
異構架構瞬態熱分析，定位關鍵熱路。
優化鍵合介質熱阻，去除 TIM 層，熱阻大幅下降。
集成微通道 / 微射流等嵌入式冷卻，支撐3 W/mm2以上熱流密度。
6. 成本與設計生態（AMD+Adeia+IMEC）
工藝簡化：合并 / 優化步驟，降低循環時間與成本，提升滲透率。
標準化：建立 TSV / 凸塊 LEF、布線規則、I/O 規范、DRC/LVS、EMIR 模型、跨芯片驗證工具鏈。
可返工：開發高價值芯片 / 堆疊返工技術，降低報廢成本。
混合鍵合（HB）已成行業定論，未來十年的核心是把缺陷、翹曲、量測、熱、成本、標準化六大瓶頸工程化解決；聚合物低溫雜化鍵合、全流程缺陷管控、納米級量測對準、設計 IP 標準化是當前最具量產價值的技術組合，將率先支撐 HBM 與 3D 存儲大規模落地。
