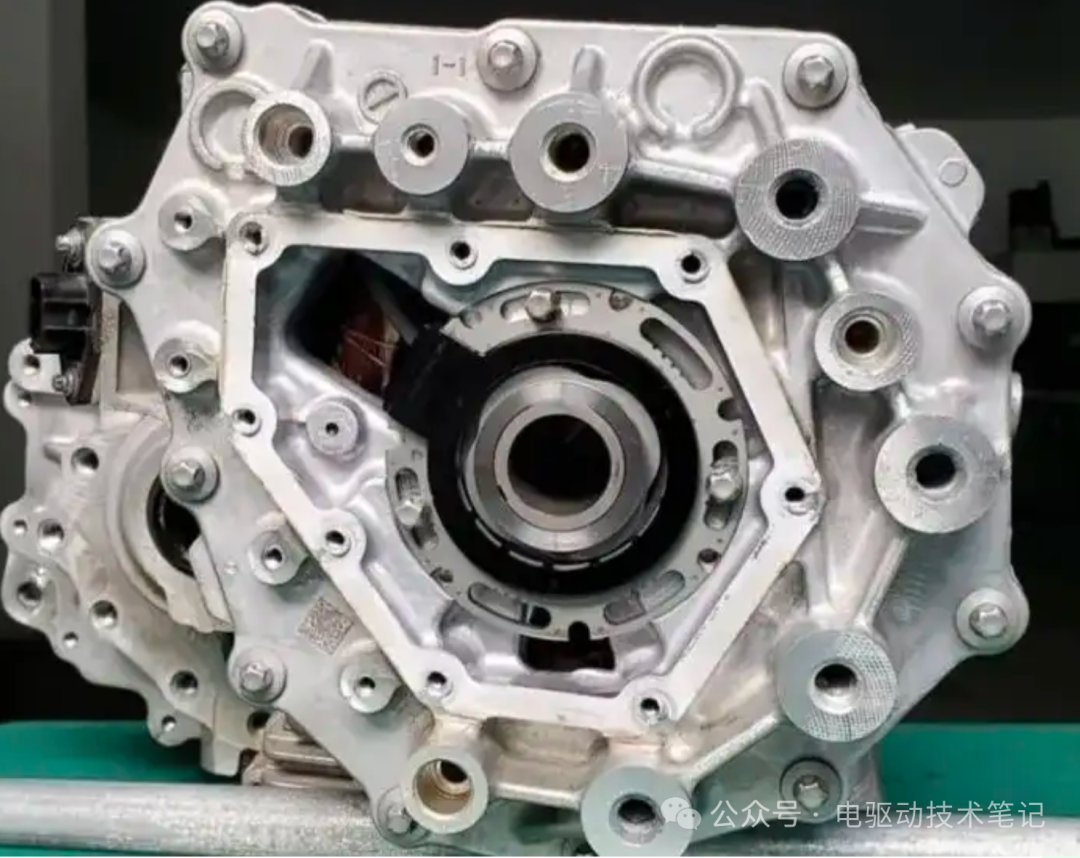

本文展示了尼得科基礎版電驅系統Ni150Ex的拆解結構圖和解析,閑言少敘,該電驅系統實物圖如下圖所示:(下圖來源于尼得科官網)

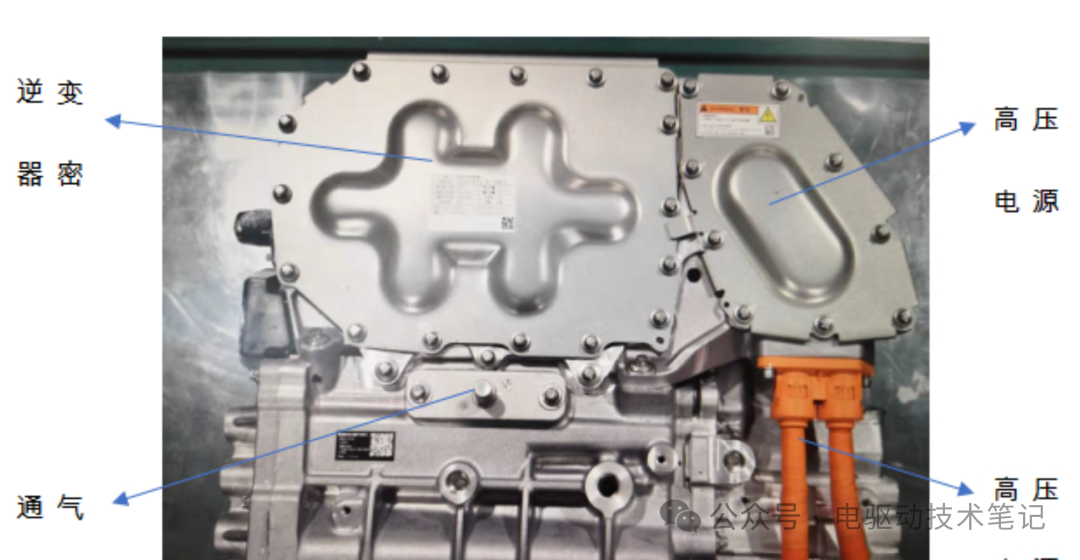

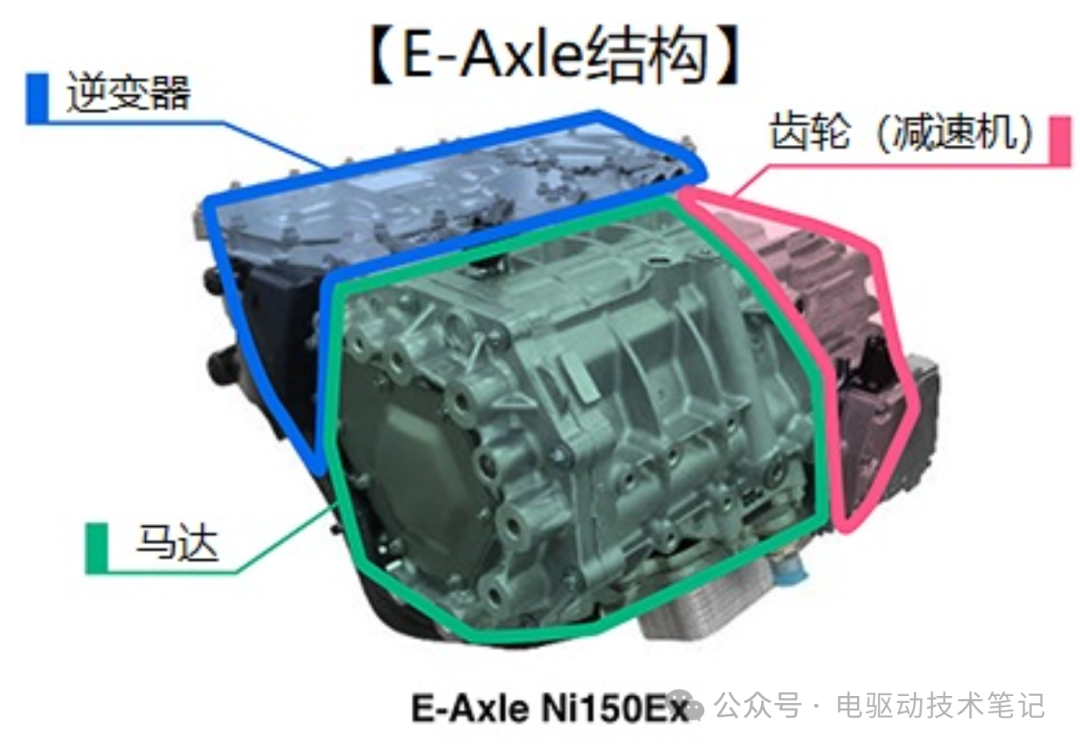

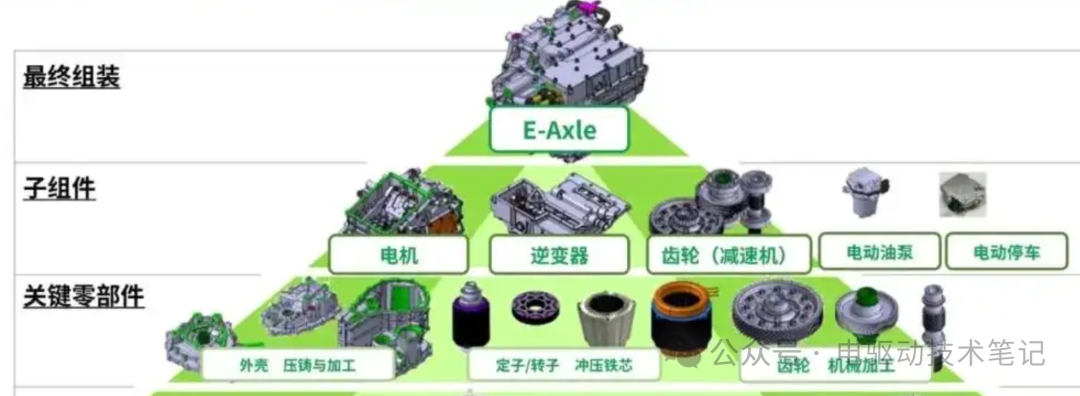

下圖為該電驅系統的組成以及關鍵部件的示意圖(下圖來源于:個人圖書館作者:李清龍的圖書館, 2025-12-26)

1.電機

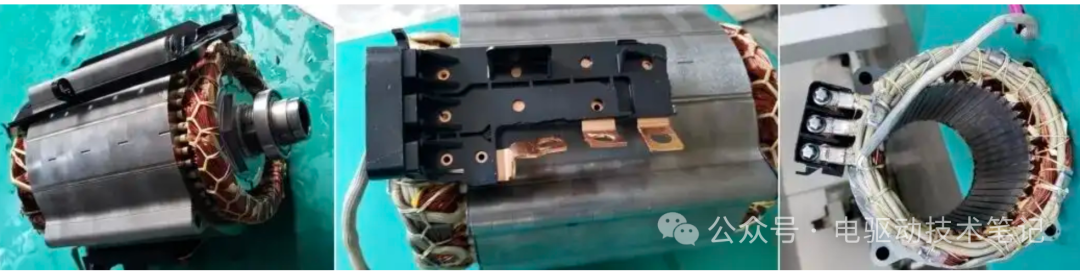

尼得科Ni150Ex三合一電驅系統采用的是永磁同步電機,其定子繞組設計為圓線形式[1]。(下圖來源于:個人圖書館作者:李清龍的圖書館, 2025-12-26)

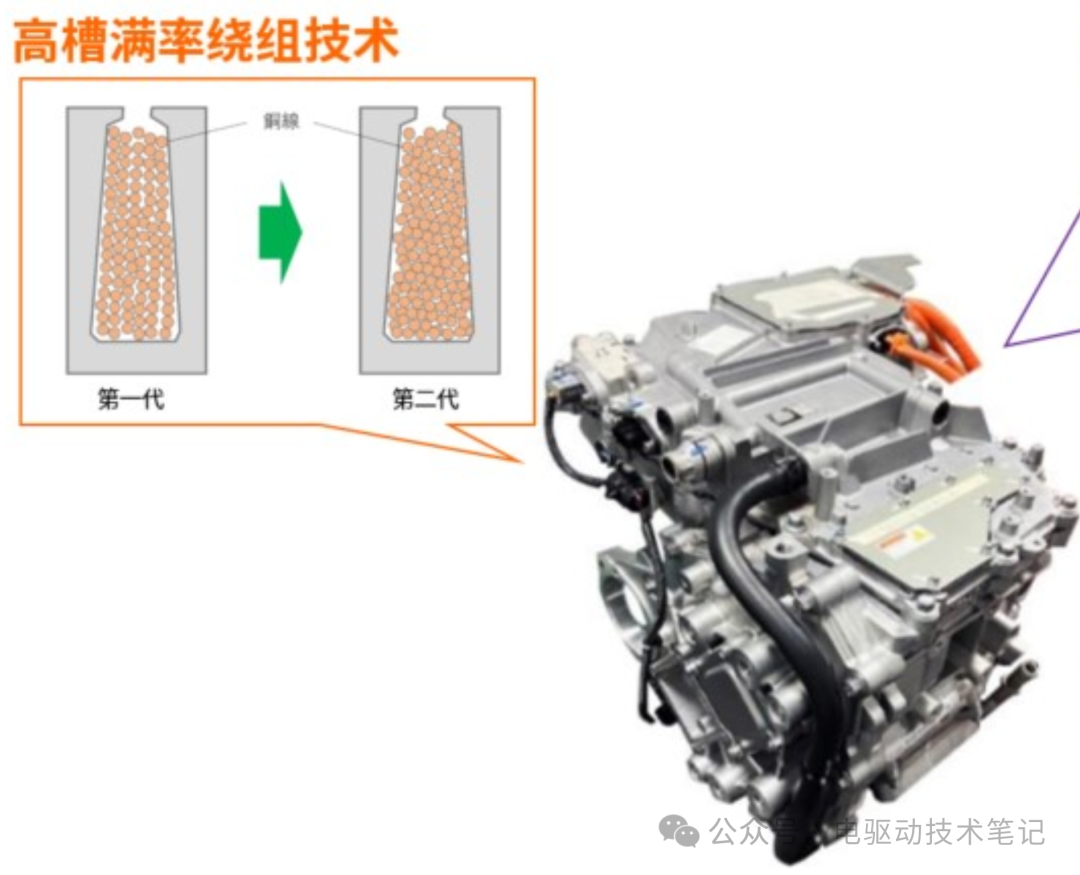

如下圖所示,其定子采用了高槽滿率技術:(下圖來源于尼得科官網)

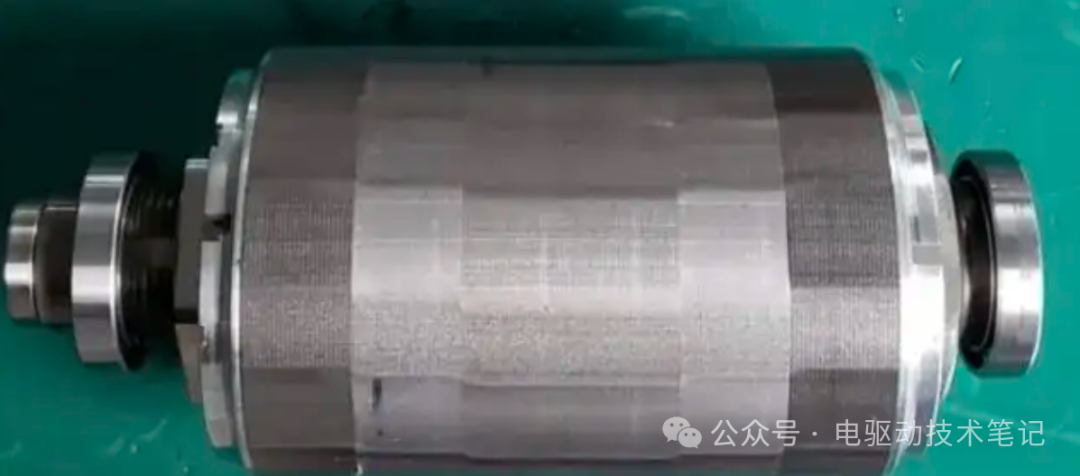

下圖展示了轉子的結構。其中,轉子鐵芯由硅鋼片疊壓而成,旨在減小鐵損;轉子端面留有定平衡用的減重/去重結構,永磁體布局為表貼式,分塊斜極。(下圖來源于:個人圖書館作者:李清龍的圖書館, 2025-12-26)

電機中還有另一個關鍵部件——旋轉編碼器,其安裝位置對電機控制精度產生重要影響(下圖來源于:個人圖書館作者:李清龍的圖書館, 2025-12-26)

2.減速器
作為三合-系統的傳動模塊,通過齒輪組實現動力減速增扭,是將電機轉矩傳遞至輸出端的核心部件[2](下圖來源于:EDT電驅時代, 2022-05-17.)

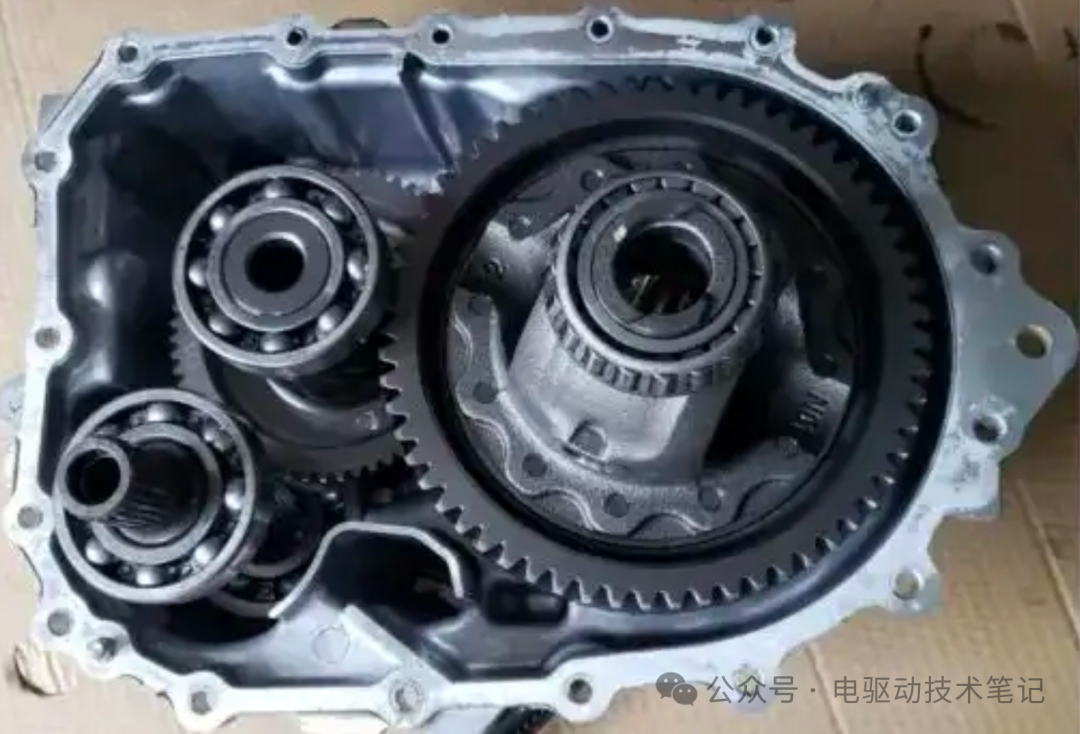

為三軸兩級減速外嚙合齒輪,輸入軸到中間軸的中心距為88,中間軸到輸出軸中心距為135[2]。(下圖來源于:EDT電驅時代, 2022-05-17.)

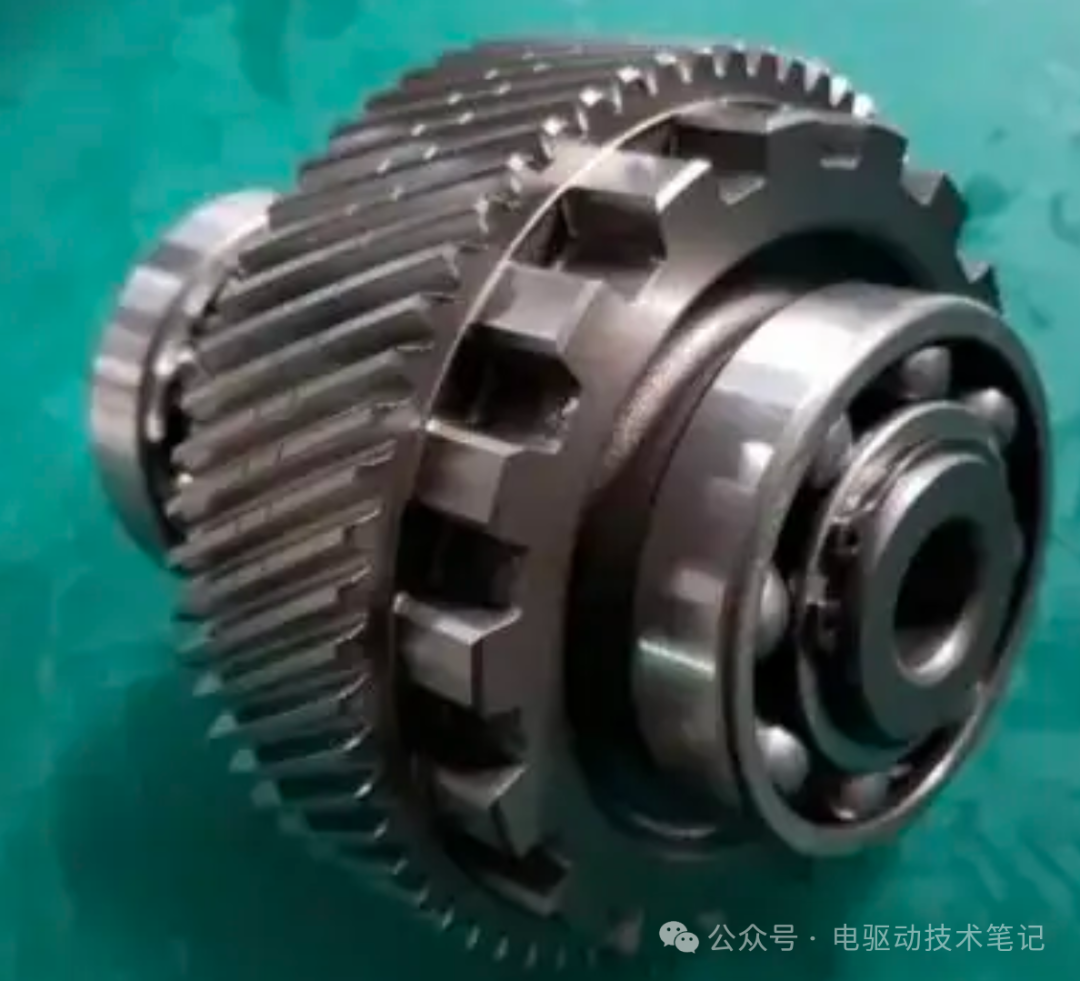

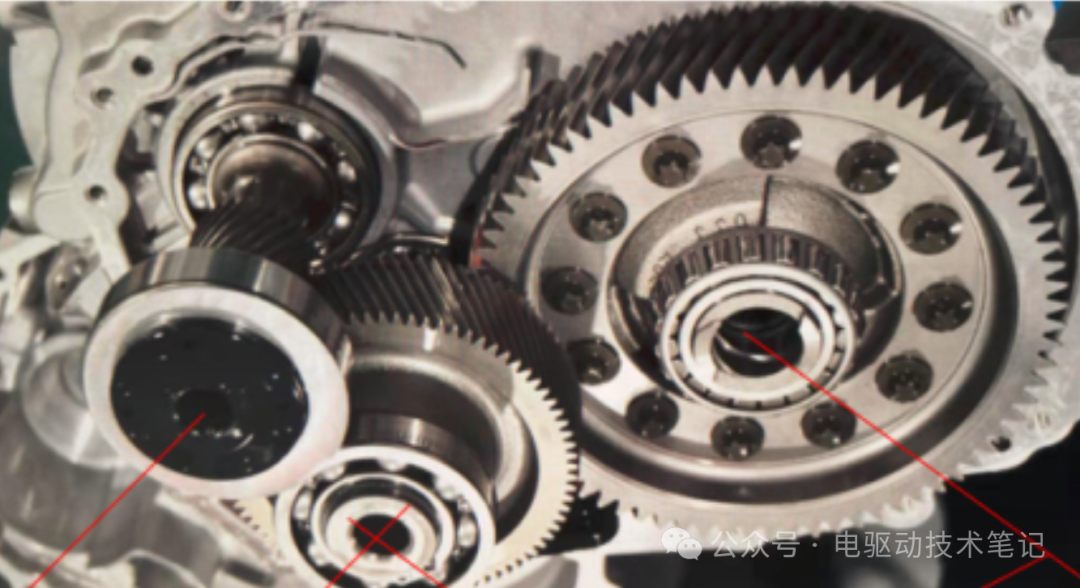

齒輪共有4個,輸入軸齒(齒軸一體)、中間軸兩個、主減齒。(下圖來源于:個人圖書館作者:李清龍的圖書館, 2025-12-26

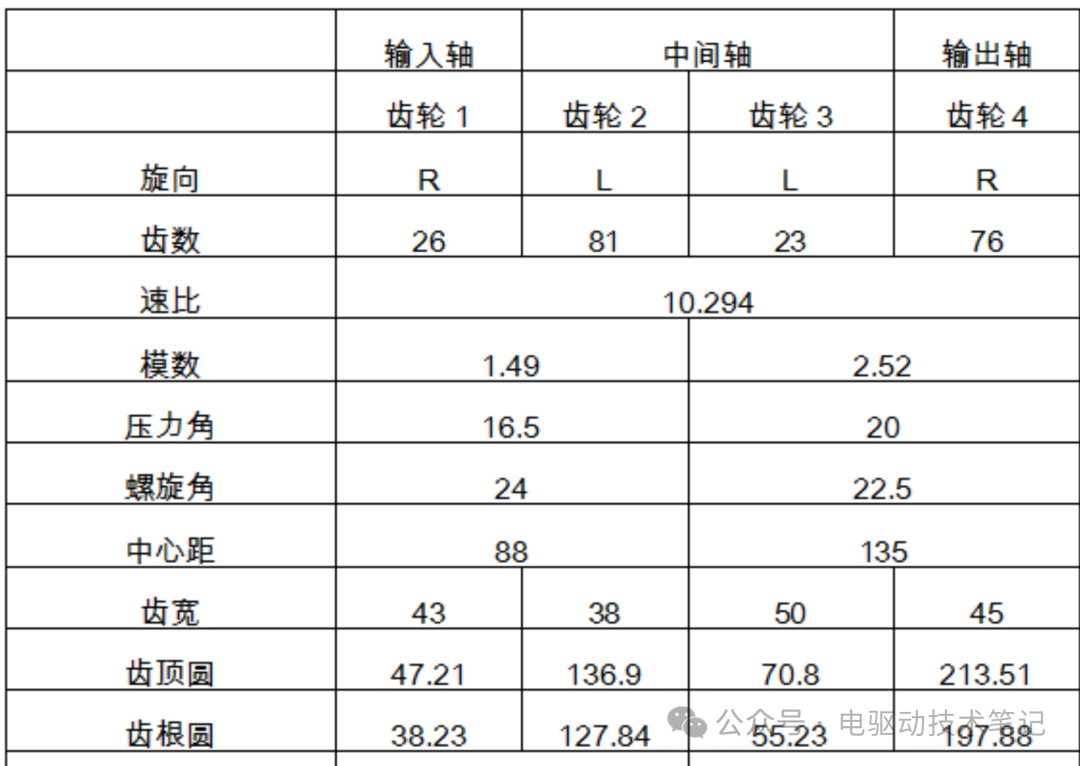

上述4個齒輪的參數如下圖所示(下圖來源于:EDT電驅時代, 2022-05-17.)

逆變器蓋板為沖壓鋼板,工藝簡單,成本低,如下圖所示:(下圖來源于:EDT電驅時代, 2022-05-17.)

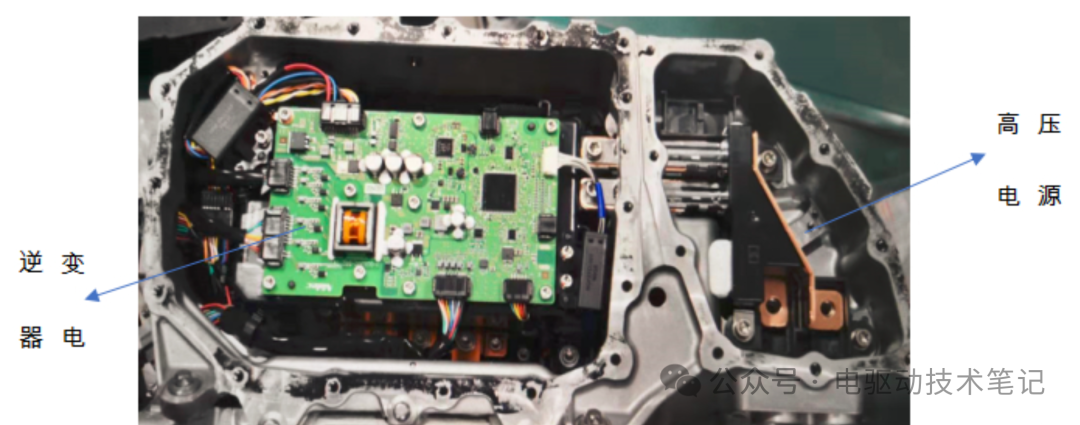

拆開蓋板,電路板即呈現出來(下圖來源于:EDT電驅時代, 2022-05-17.)

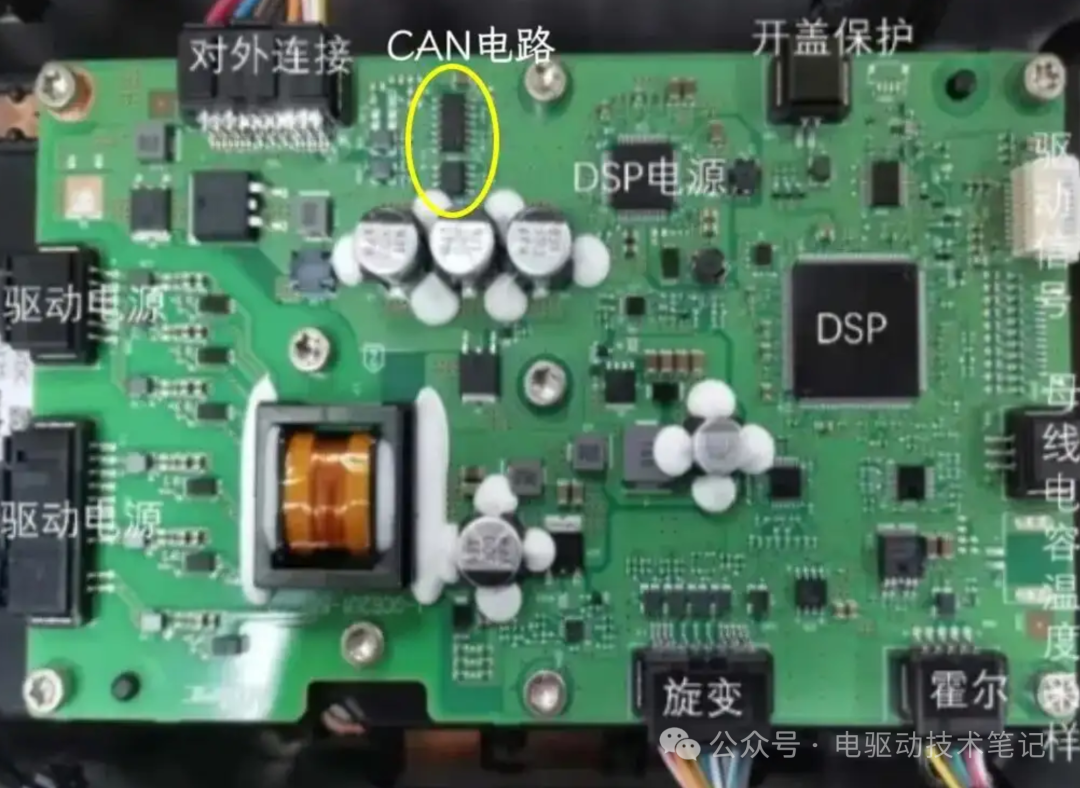

控制板正面:
控制板上使用多個接插件,但從接插件和旋變信號的功能引腳上可以看出,都采用了防呆設計[1];(下圖來源于:個人圖書館作者:李清龍的圖書館, 2025-12-26

信號的進出都進行了處理,除了CAN和旋變信號,霍爾和開蓋保護也都增加了共模電感進行處理,驅動電源接口.驅動反饋信號都增加了磁珠,提高了抗干擾能驅動信號力,也有利于EMC測試的通過[1];
CAN電路靠近對外連接端子

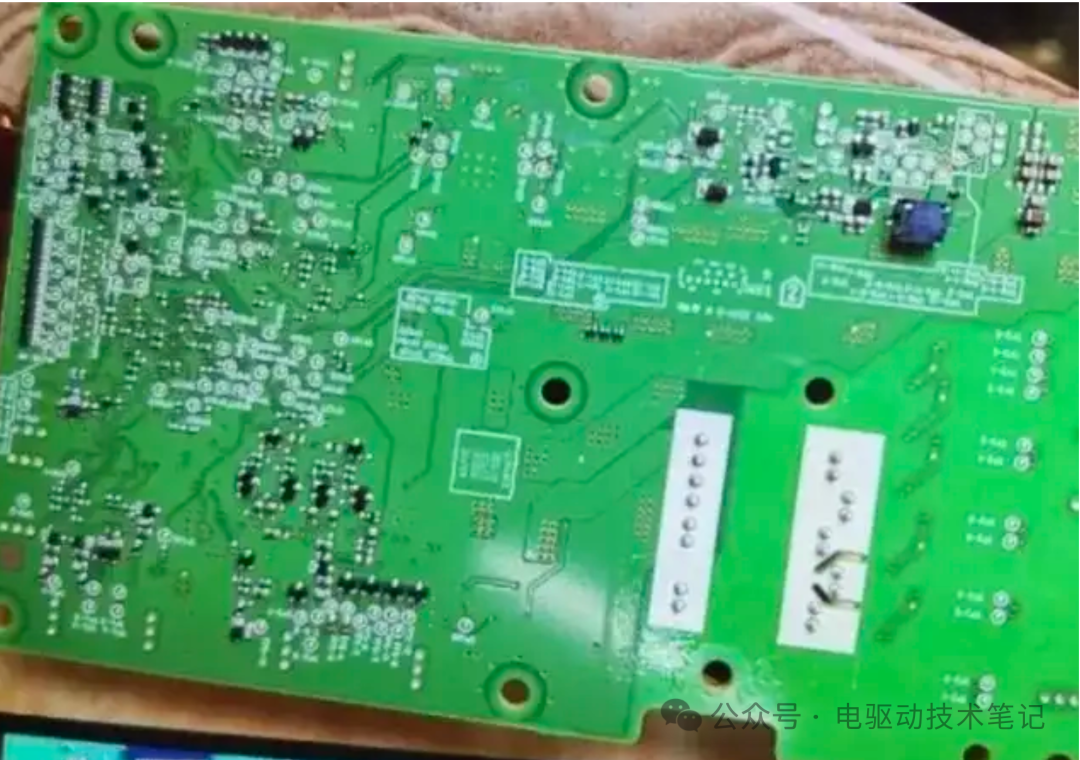

背面結構如下圖所示:(下圖來源于:個人圖書館作者:李清龍的圖書館, 2025-12-26

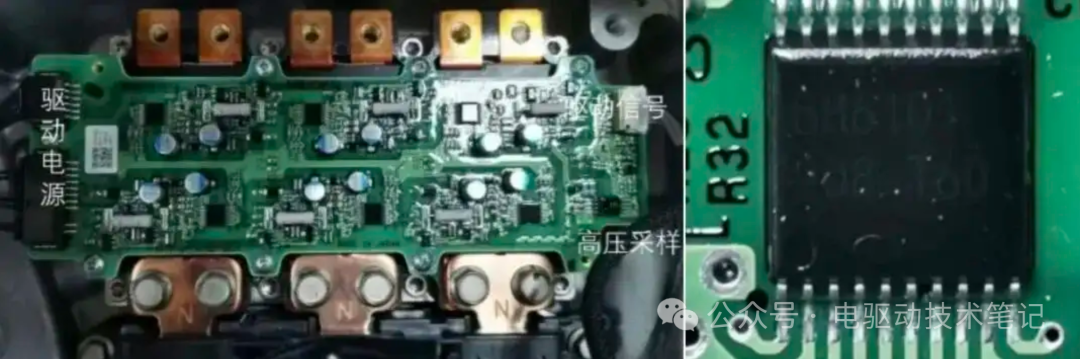

驅動電源由控制板提供,驅動板上只有驅動電路和高壓母線采樣電路,驅動信號和驅動電路反饋信號通過白色接插件與控制板進行對接。驅動電路方案采用的是ROHM的驅動芯片,型號為BM6101FV-C[1](下圖來源于:個人圖書館作者:李清龍的圖書館, 2025-12-26
