碳材料 “強強聯合”：石墨烯 - 金剛石雜化物解鎖極端應用新可能

文章通過系統梳理范德華相互作用（V-GDHs）和共價界面 C-C 鍵合（C-GDHs）兩類石墨烯 - 金剛石雜化物的制備方法，闡明其多維度基礎特性，解決了單一碳材料性能局限問題，為極端環境下的材料應用提供新方案。

01

背景介紹

作為碳的兩種重要同素異形體，石墨烯具有優異的導電性和機械柔韌性，而金剛石則具備 5.5 eV 的超大帶隙、約 2200 W?m?1?K?1 的超高熱導率、極強的機械強度和化學惰性，兩者的優勢互補為工程應用提供了廣闊空間。近年來，石墨烯 - 金剛石雜化物（GDHs）成為研究熱點，但其制備工藝、基礎特性及應用場景的系統梳理仍有待完善，上海交通大學沈彬教授團隊這篇發表于《International Journal of Extreme Manufacturing》的綜述恰好填補了這一空白。

02

成果介紹

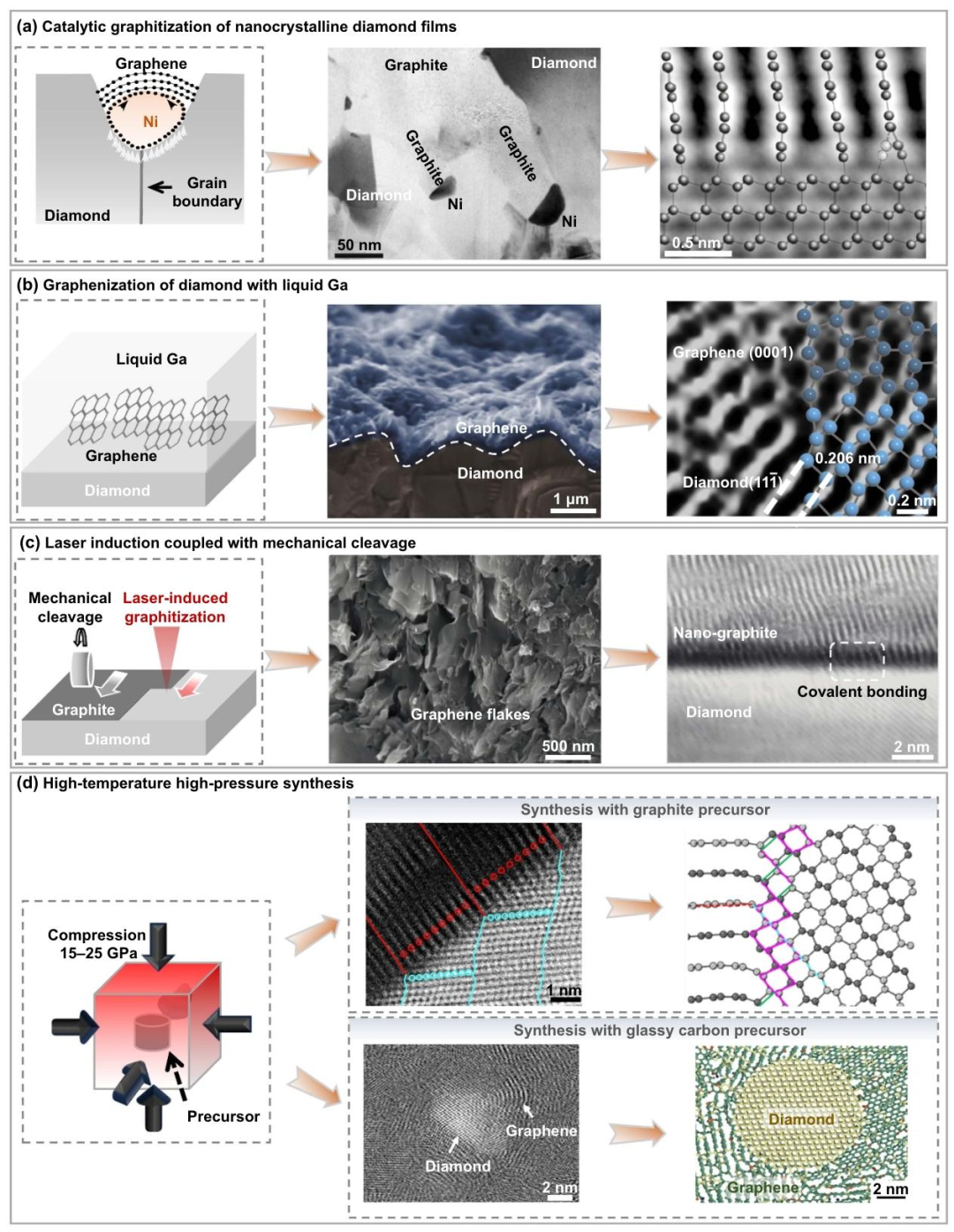

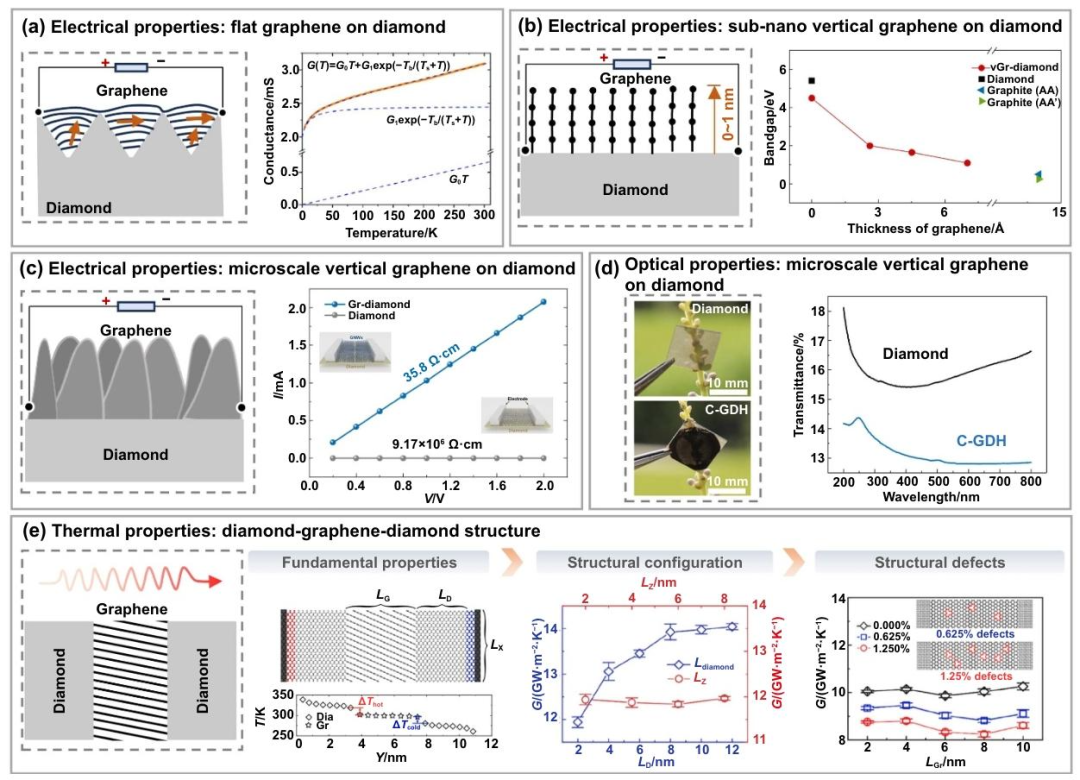

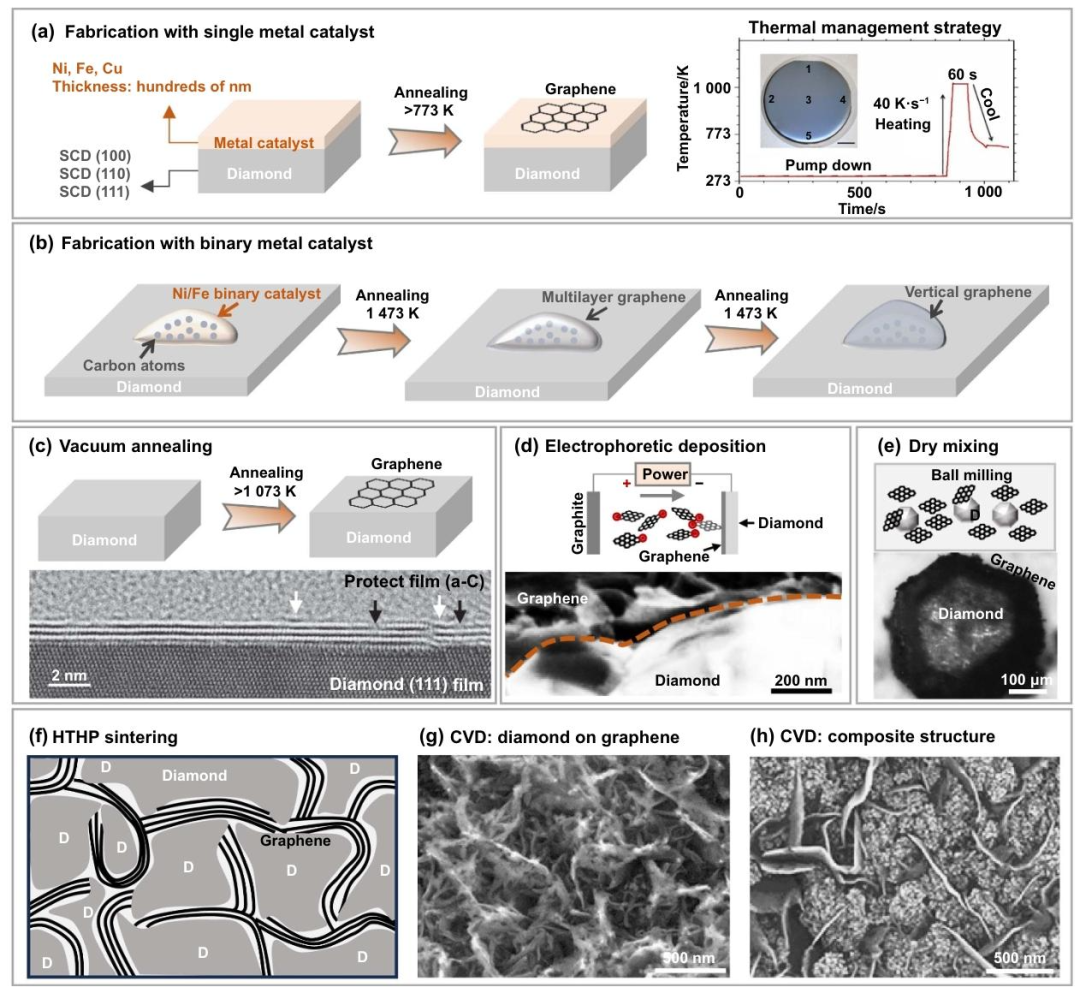

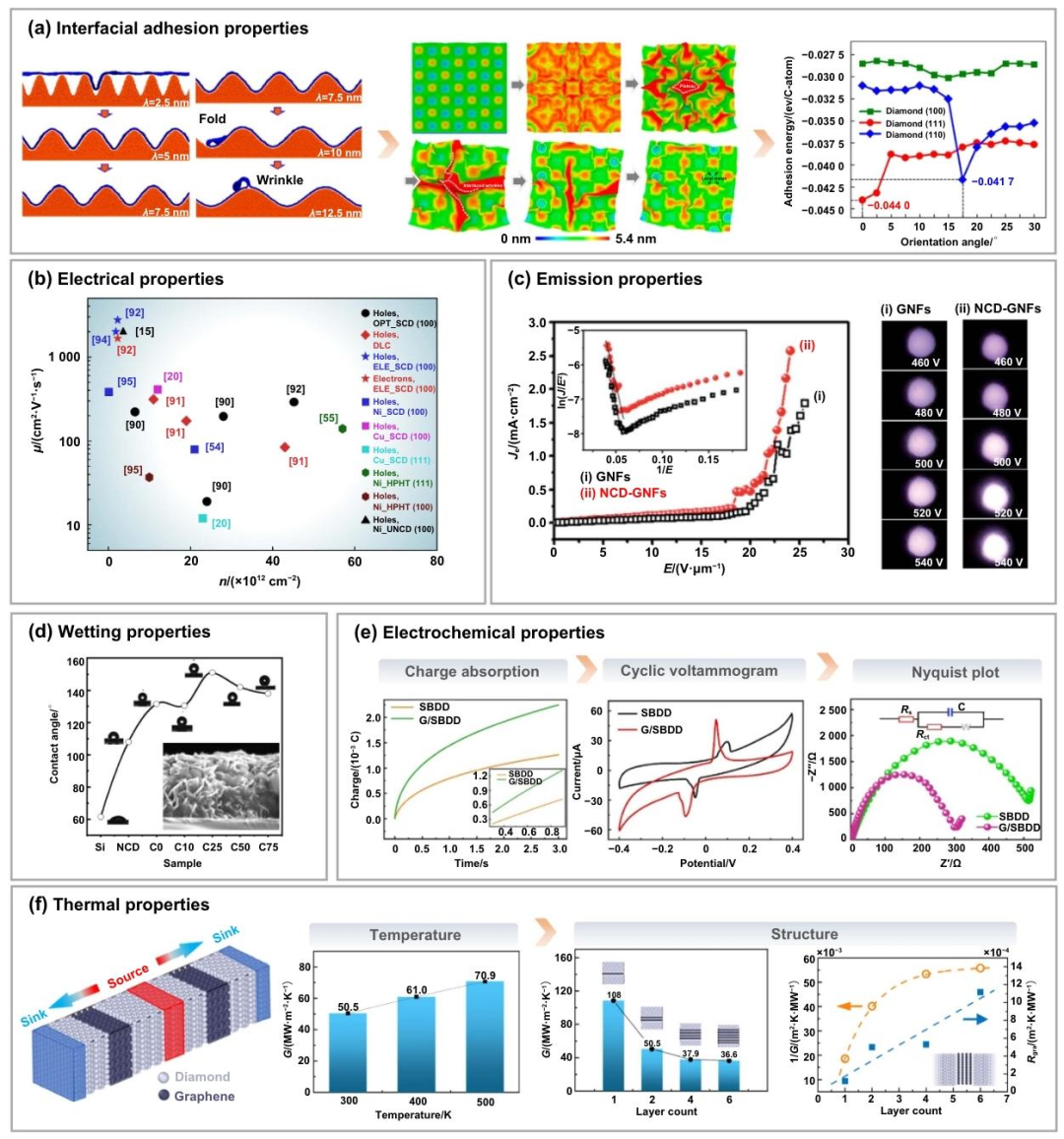

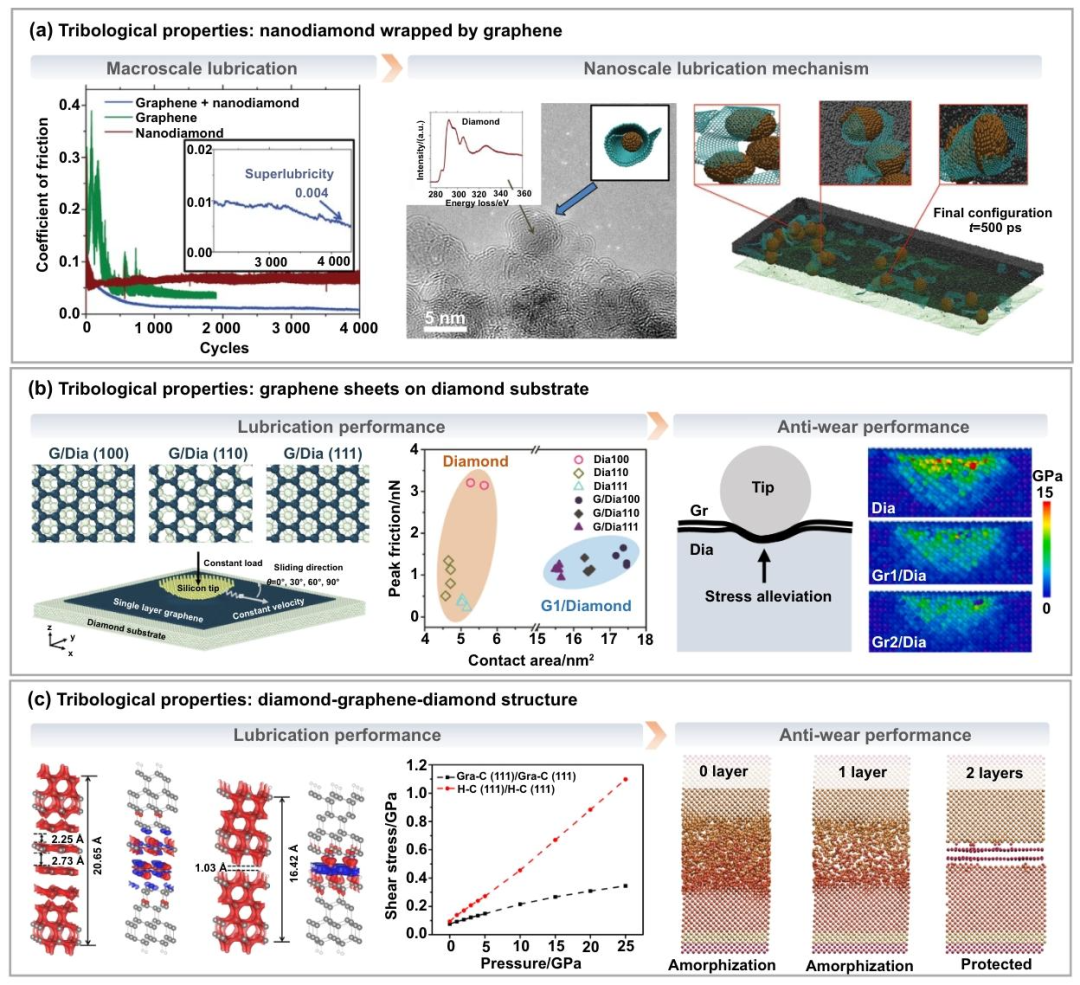

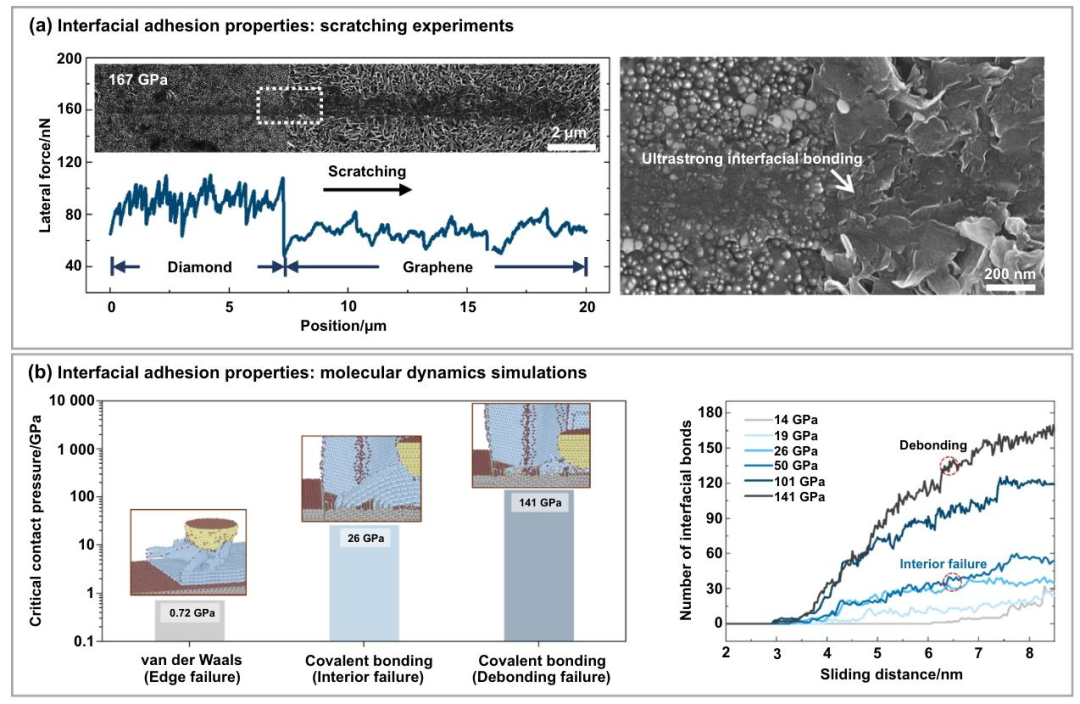

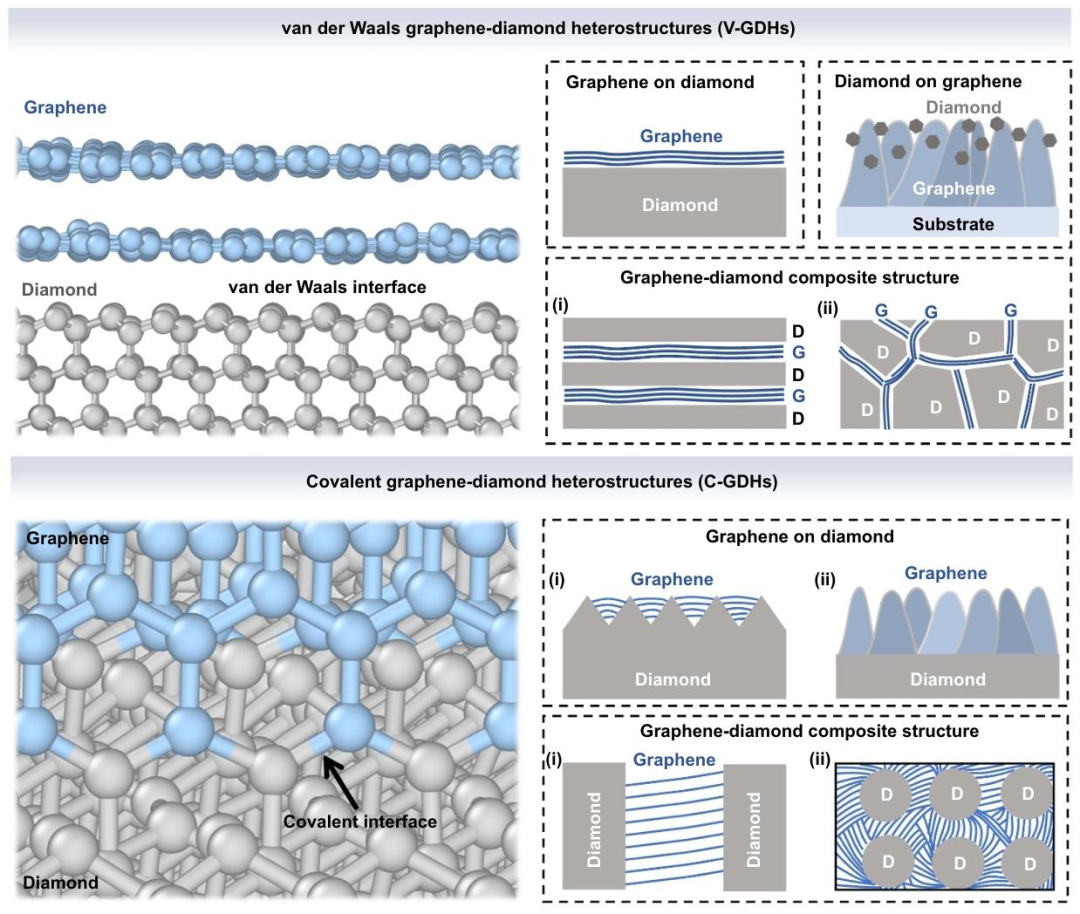

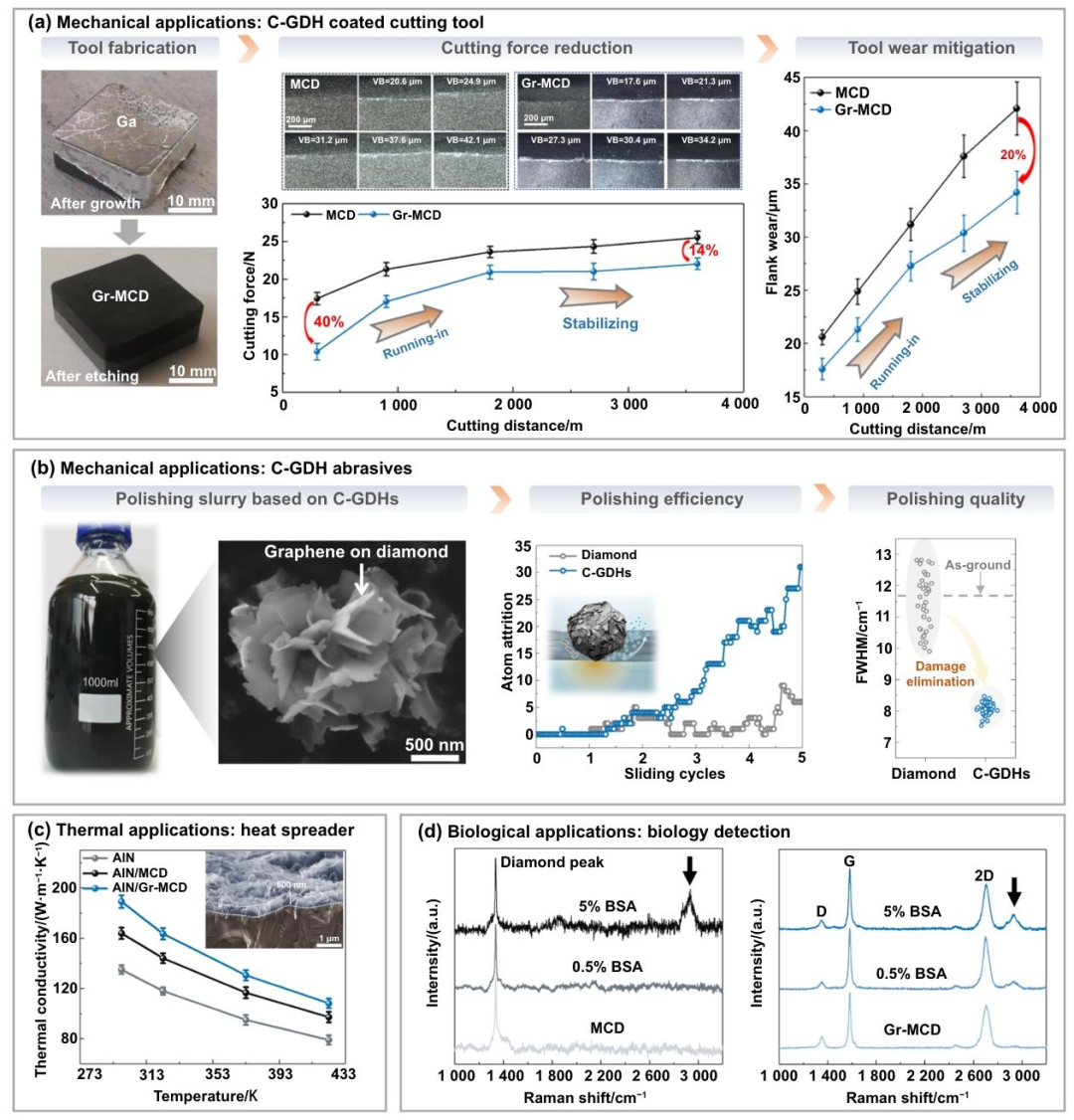

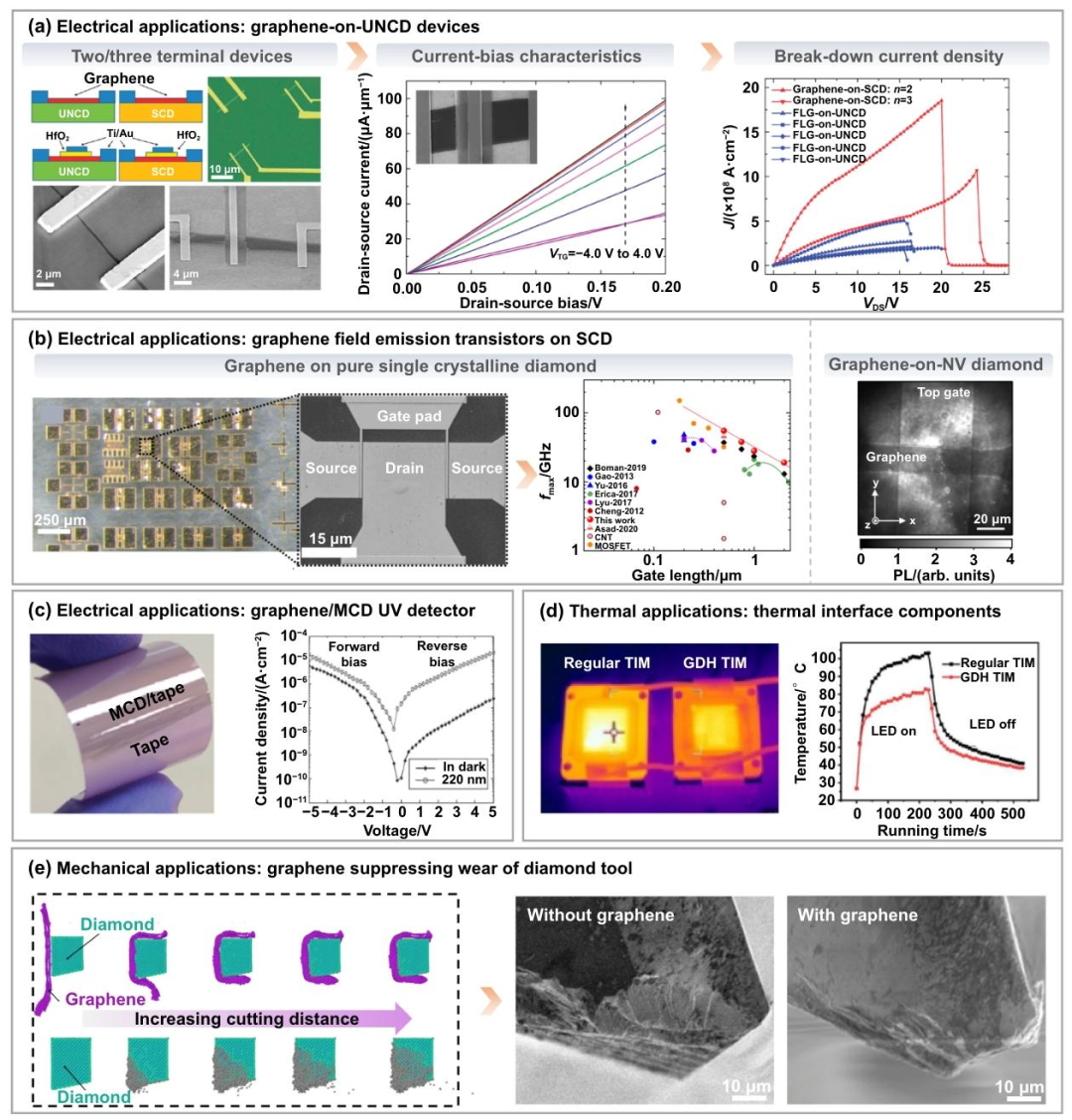

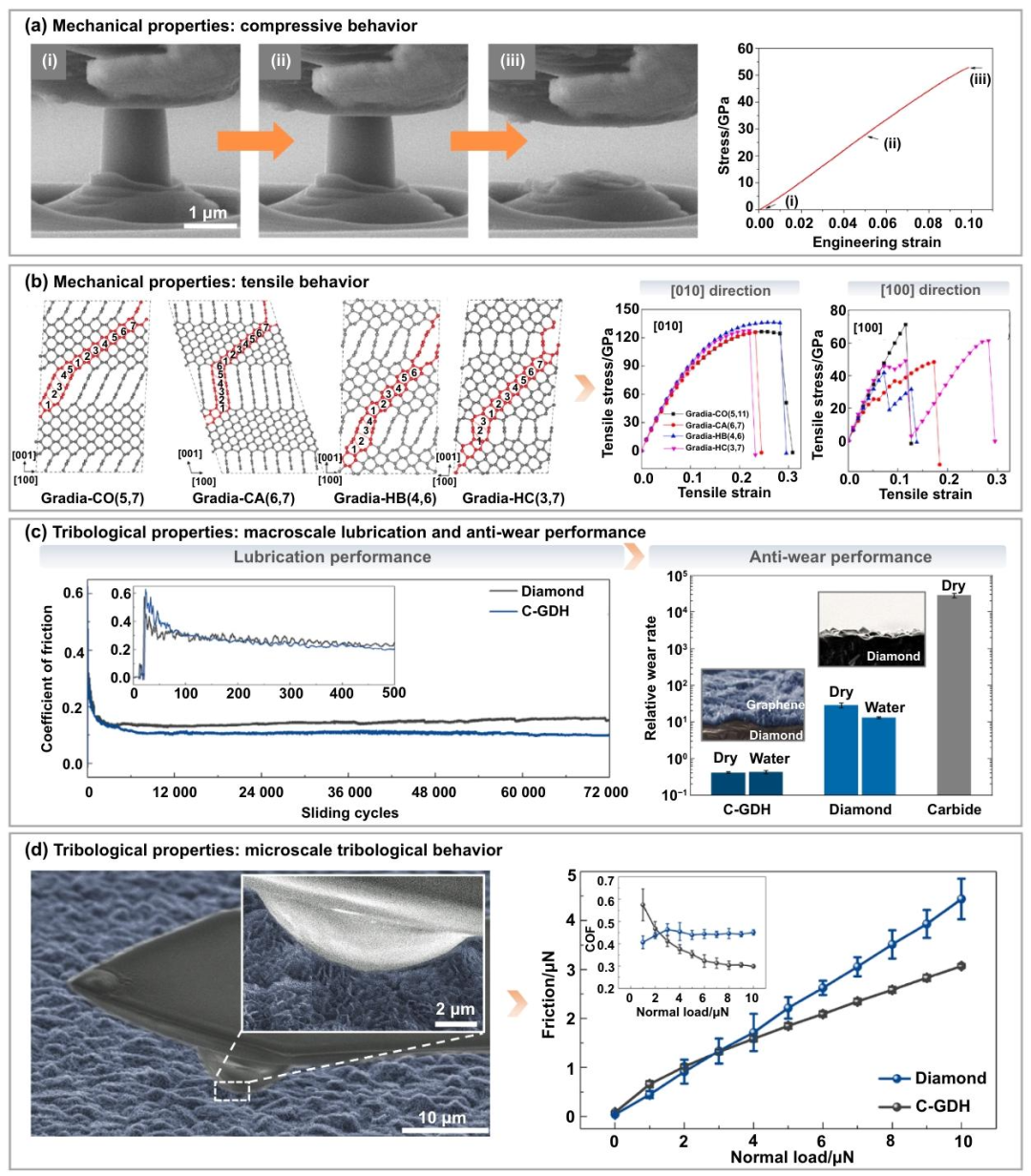

在制備方面，V-GDHs 可通過金屬催化（Ni、Fe、Cu 等）、熱退火、物理集成（電泳沉積、干混、高溫高壓燒結）及化學氣相沉積（CVD）等方法實現，其中 Ni 催化法因石墨烯層可控性高、質量優且生長溫度較低而應用廣泛；C-GDHs 則需更嚴苛條件，液體 Ga 催化法可在任意金剛石表面制備垂直排列的少層石墨烯，激光誘導結合機械剝離法則能實現快速制備。在特性方面，V-GDHs 中石墨烯在金剛石（111）面的粘附能達 0.635 J?m?2，載流子密度為（5-7）×1012 cm?2，遠超純石墨烯；C-GDHs 的界面結合強度高達 150 GPa，甚至超過石墨烯本征強度。應用層面，V-GDHs 在電子器件（石墨烯場效應晶體管擊穿電流密度達 18 μA?nm?2）、熱管理（復合熱界面材料熱導率達 22.7 W?m?1?K?1）、電化學檢測等領域表現突出；C-GDHs 則在切削工具（ flank 磨損減少 20%）、磨料（原子磨損率是傳統金剛石的 5 倍）等場景展現巨大潛力。

03

圖文解析

03

結語

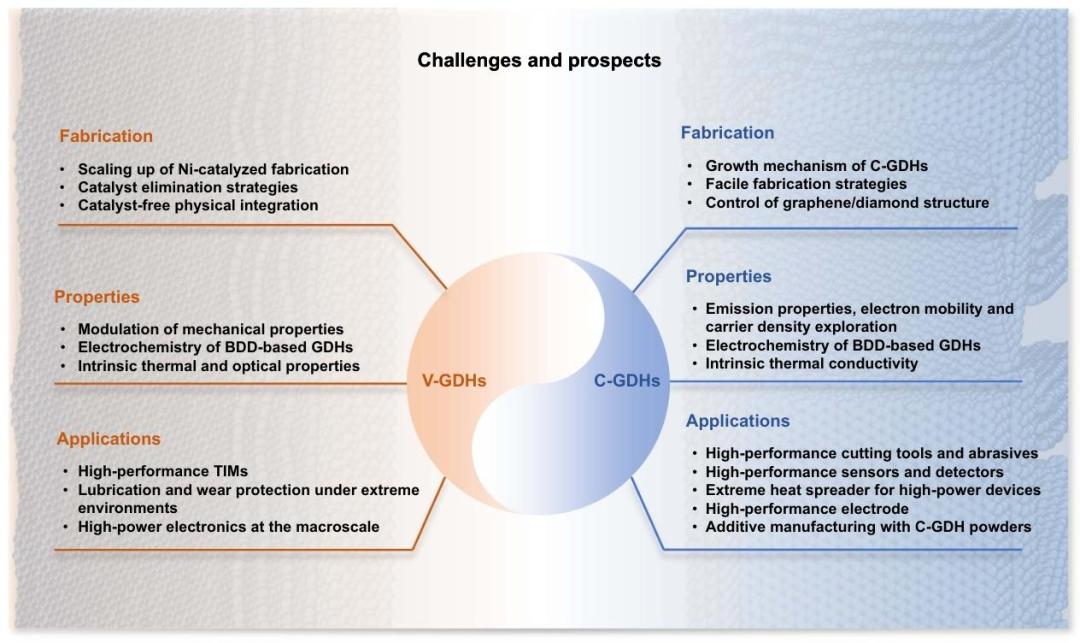

該綜述系統整合了 GDHs 領域的最新研究成果，清晰呈現了不同類型雜化物的制備 - 特性 - 應用邏輯鏈，不僅為科研人員提供了全面的參考框架，也為工程領域開發極端環境下的高性能材料提供了新思路。未來隨著摻雜 GDHs 制備、合成機理研究的深入，其在高功率電子器件、超高性能工具等領域的應用將進一步拓展，持續推動碳材料在極端制造領域的創新發展。
