一文讀懂：控制界的萬能公式——PID算法到底是什么？
對于每一位踏入工科大門的學生或是初入職場的工程師來說，在自動控制、機器人、電子工程等領域，有一個名字幾乎如影隨形——PID算法。從天上飛的四軸無人機，到地上跑的平衡小車；從化工廠里龐大的反應釜，到你家中安靜運轉的變頻空調，PID算法都在默默地充當著“幕后大腦”。盡管現代控制理論已經發展出了諸如模糊控制、神經網絡控制、模型預測控制等前沿技術，但PID算法依然占據了工業控制領域90%以上的江山。為什么一個誕生于百年前的算法擁有如此頑強的生命力？它到底是如何運作的？今天，我們將撥開晦澀的數學迷霧，用最通俗易懂的語言，帶你全面解析PID算法的核心原理與廣闊應用。
一、 什么是PID算法？——從閉環控制說起

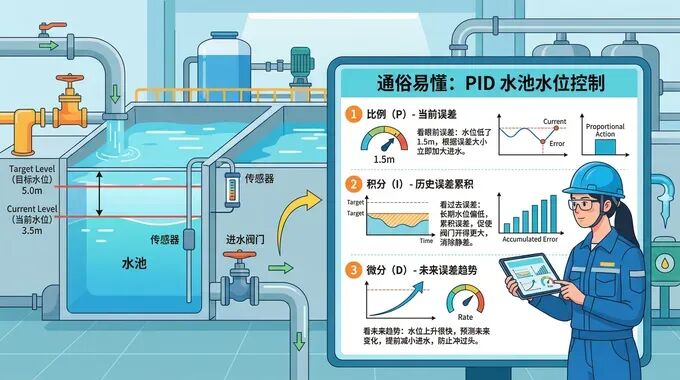

在理解PID之前，我們需要先建立“閉環控制”的概念。假設你要在一個水池里注水，目標水位是1米。
如果是開環控制，你估算了一下水龍頭的流量，打開閥門10分鐘后關閉。結果可能因為水壓不穩，水位只到了0.8米，或者溢出到了1.2米。系統不會根據實際結果進行自我糾正。
而閉環控制則是：你一直盯著水位計（傳感器獲取實際值），在腦海中計算當前水位與1米目標的差距（計算誤差），然后根據這個差距不斷調整水龍頭的開關大小（輸出控制量），直到水位精準停在1米。
PID算法，正是這種閉環控制中最經典、最有效的數學表達。它是比例（Proportional）、積分（Integral）、微分（Differential）三個英文單詞的首字母縮寫。其核心思想非常樸素：通過計算系統誤差（即目標值與實際值之差）的比例、積分、微分分量，動態調整輸出，使被控對象快速、平穩、準確地趨近并穩定在目標值。
二、 拆解PID：過去、現在與未來的協同交響
PID算法之所以強大，是因為它巧妙地將控制邏輯拆分為了三個維度：P關注“現在”，I關注“過去”，D關注“未來”。這三個環節協同作用，構成了一個完整的控制閉環。
1. 比例環節（P）：立足“現在”，快速響應
比例控制是最直觀的控制方式。它的邏輯是：誤差越大，輸出的控制力度就越強。
u_p(t) = K_p × e(t)
其中，K_p 為比例系數，e(t) 為當前時刻的誤差。
工程痛點：單純的P控制雖然能快速響應偏差，但往往存在穩態誤差（靜差）。單靠P是無法徹底消除微小誤差的。
2. 積分環節（I）：銘記“過去”，消除靜差
為了解決P控制留下的穩態誤差，工程師引入了積分環節。積分的本質是時間的累積。
u_i(t) = K_i × ∫ e(t) dt
其中，K_i 為積分系數，∫ e(t) dt 為誤差隨時間的積分（累加）。
工程痛點：I控制雖然消除了靜差，但因為它有“記憶”效應，往往會導致系統在達到目標值后，由于前期累積的控制量過大而沖過頭，產生超調（Overshoot），甚至引發系統振蕩。
3. 微分環節（D）：預判“未來”，抑制振蕩
為了防止I控制導致的超調，我們需要一個能“踩剎車”的機制，這就是微分環節。微分的本質是求導，即關注誤差的變化率。
u_d(t) = K_d × (de(t) / dt)
其中，K_d 為微分系數，de(t) / dt 為誤差隨時間的變化率（導數）。
工程痛點：D控制對高頻噪聲非常敏感，如果傳感器數據有波動，D環節會將其放大，導致控制輸出劇烈抖動。因此在實際應用中，D參數的調節需要極為謹慎。
當這三者結合，就形成了經典的PID完整控制量：
U(t) = K_pe(t) + K_i∫e(t)dt + K_d(de(t)/dt)
三、 PID算法的核心優勢：為何百年不衰？
在算法日新月異的今天，PID依然是工程師的首選，主要歸功于其無可替代的三大優勢：
- 普適性極強（不依賴精確模型）
：許多高級控制算法需要建立被控對象極其精確的數學模型（如微分方程），這在復雜的工業現場往往是不現實的。而PID算法屬于“黑盒控制”，無論你是控制溫度、速度還是壓力，只要能測量誤差，就能套用PID框架，適用于絕大多數線性和非線性系統。 - 結構簡單，參數易調
：PID算法的數學公式極為簡潔，占用單片機或PLC的計算資源極小。工程師只需在現場根據系統的實際表現，調整Kp（比例）、Ki（積分）、Kd（微分）三個參數，就能優化系統性能。工程界甚至總結出了諸如“Ziegler-Nichols法則”等一套成熟的調參口訣。 - 極高的魯棒性與穩定性
：經過近百年的工業實踐驗證，PID算法在面對外界干擾和系統內部參數漂移時，展現出了極強的抗干擾能力（魯棒性），在多數場景下都能實現安全、可靠的控制。
四、 一個直觀的例子：用PID控制水溫
假設你要把水加熱到50℃：
- P（比例）
：當前水溫30℃，誤差20℃，加熱功率按比例設為“較大”。當水溫升到49℃時，誤差1℃，加熱功率變得“很小”。但最終水溫會穩定在49.5℃就上不去了——因為加熱功率剛好等于散熱量，這就是穩態誤差。 - I（積分）
：積分項發現誤差長期存在（一直差0.5℃），會一點點累積，逐漸增加加熱功率，直到剛好補足散熱，水溫精確達到50℃。 - D（微分）
：當水溫快速逼近50℃時，微分項檢測到“誤差正在迅速縮小”，提前減小加熱功率，防止水溫沖過50℃造成超調。
五、 無處不在的PID：主要應用領域盤點
從宏大的工業生產到精密的機電設備，PID算法的應用場景涵蓋了現代社會的方方面面。以下是四大核心應用分類：
1. 工業過程控制
- 溫度控制
：注塑機、熱處理爐、化學反應釜的溫度維持。 - 壓力/流量控制
：管道壓力穩定、水泵變頻調節。 - 液位控制
：水箱、鍋爐汽包水位控制。

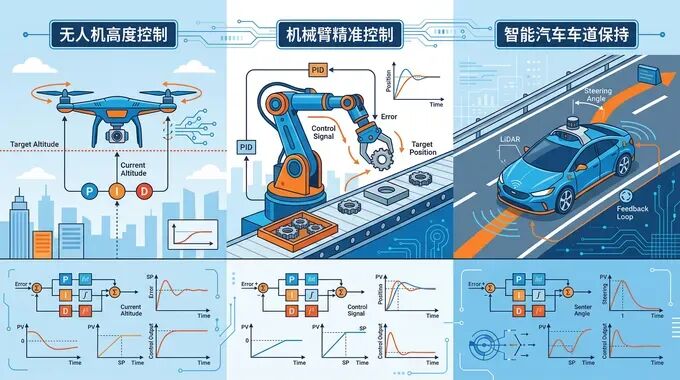

2. 運動控制與機器人
- 電機調速
：無人機懸停時保持轉速穩定（飛控中的PID）。 - 伺服定位
：數控機床的軸運動，精確停在指定位置。 - 機器人平衡
：兩輪自平衡車、機械臂末端軌跡跟蹤。
3. 機電一體化設備
- 恒溫恒濕空調
：精密實驗室的環境控制。 - 智能車巡航
：根據車速誤差自動調整油門/剎車。 - 3D打印機
：加熱床溫度控制、步進電機運動平滑性。
4. 消費電子與家電
- 相機防抖
：通過PID控制鏡組或傳感器位移補償抖動。 - 變頻冰箱/空調
：根據溫度偏差平滑調節壓縮機轉速。 - 電飯煲
：精確煮飯曲線控制。
小加熱功率，防止水溫沖過50℃造成超調。

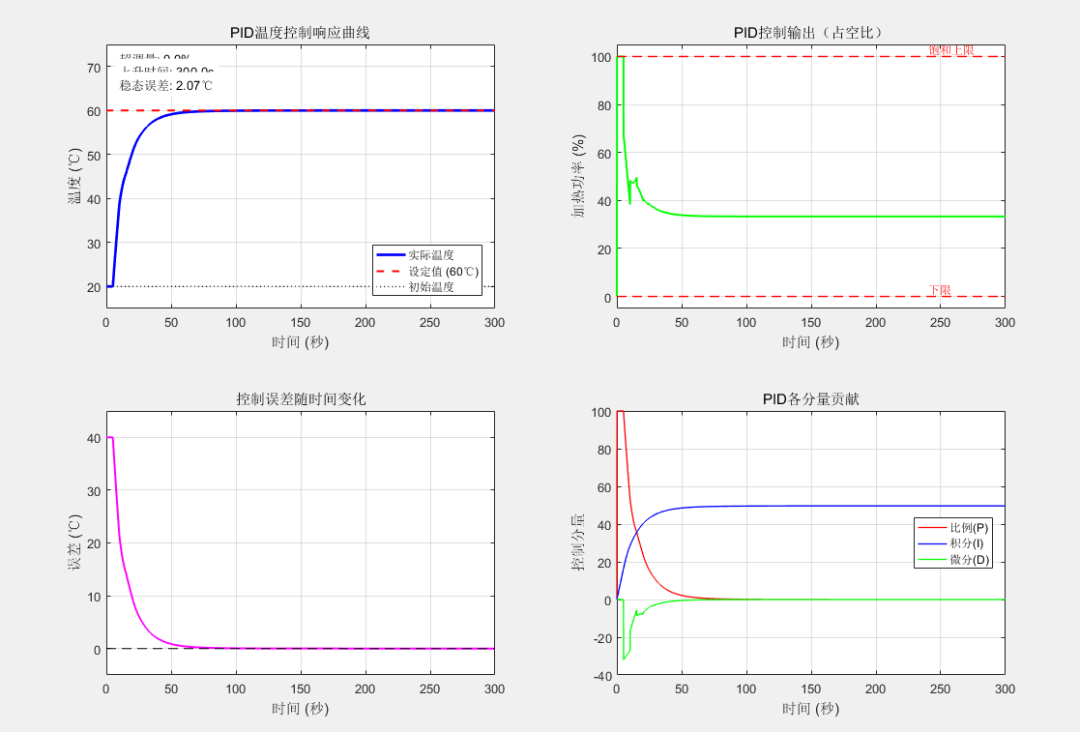

六、 一個加熱器將水溫從20℃加熱并穩定在60℃設定點
%% PID溫度控制系統模擬% 場景：電熱水壺溫度控制，目標溫度60℃clear; clc; close all;%% 1. 系統模型參數（一階滯后系統 + 純延遲）% 實際物理系統: G(s) = K / (tau*s + 1) * exp(-L*s)K = 1.2; % 系統增益（℃/W），表示每瓦功率能產生的溫升tau = 30; % 時間常數（秒），系統響應快慢L = 5; % 純延遲時間（秒），加熱到溫度傳感器響應的延遲% 離散化參數dt = 0.1; % 采樣時間（秒）sim_time = 300; % 仿真總時長（秒）5分鐘N = sim_time / dt; % 仿真步數% 初始化變量數組t = (0:N-1) * dt; % 時間向量u = zeros(1, N); % 控制量（加熱功率，0-100%）y = zeros(1, N); % 實際溫度輸出y(1) = 20; % 初始溫度20℃setpoint = 60; % 目標溫度60℃%% 2. PID參數（經過整定的值）Kp = 2.5; % 比例系數 - 響應速度Ki = 0.08; % 積分系數 - 消除穩態誤差Kd = 8.0; % 微分系數 - 抑制超調% 積分項變量integral = 0;prev_error = 0;% 限幅參數u_max = 100; % 最大加熱功率100%u_min = 0; % 最小加熱功率0%% 抗積分飽和標志anti_windup = 1; % 1:啟用抗積分飽和%% 3. 仿真循環 - PID控制for k = 2:N% 當前誤差error = setpoint - y(k-1);% --- PID計算 ---% 比例項P = Kp * error;% 積分項（帶抗積分飽和）integral = integral + Ki * error * dt;if anti_windup% 如果控制量已經飽和，停止積分累加u_temp = P + integral + Kd * (error - prev_error)/dt;if (u_temp >= u_max && error > 0) || (u_temp <= u_min && error < 0)integral = integral - Ki * error * dt; % 撤銷本次積分endend% 微分項（使用測量值微分，避免設定點突變引起的沖擊）% 實際工程中常用: D = -Kd * (y(k-1) - y(k-2))/dtif k > 2D = -Kd * (y(k-1) - y(k-2)) / dt;elseD = 0;end% PID輸出u(k) = P + integral + D;% 控制量限幅u(k) = max(u_min, min(u_max, u(k)));% --- 系統模型：一階滯后 + 延遲 ---% 獲取延遲后的控制量（延遲L秒）delay_steps = round(L / dt);if k > delay_stepsu_delayed = u(k - delay_steps);elseu_delayed = 0;end% 一階系統差分方程（歐拉法）dT = (K * u_delayed - (y(k-1) - 20)) / tau;y(k) = y(k-1) + dT * dt;% 添加少量測量噪聲（可選，取消注釋即可啟用）% y(k) = y(k) + randn * 0.05;% 保存誤差用于下次微分計算prev_error = error;end%% 4. 性能指標計算（修正后的版本）% 穩態誤差（最后50秒的平均誤差）steady_start = round(N - 500/dt); % 最后50秒的起始索引if steady_start < 1steady_start = 1;endsteady_state = mean(abs(setpoint - y(steady_start:end)));% 超調量overshoot = (max(y) - setpoint) / setpoint * 100;if overshoot < 0overshoot = 0;end% 上升時間（從10%到90%的上升時間，或首次到達設定值的時間）% 這里簡化為首次達到設定值的時間rise_idx = find(y >= setpoint, 1);if isempty(rise_idx)rise_time = sim_time;elserise_time = t(rise_idx) - t(find(y > 20, 1));end% 調節時間（進入±2%誤差帶并保持的時間）settling_time = find_settling_time(t, y, setpoint, 0.02);fprintf('========== 控制性能指標 ==========\n');fprintf('穩態誤差: %.2f ℃\n', steady_state);fprintf('超調量: %.2f %%\n', overshoot);fprintf('上升時間: %.1f 秒\n', rise_time);fprintf('調節時間(±2%%): %.1f 秒\n', settling_time);fprintf('最高溫度: %.2f ℃\n', max(y));fprintf('最終溫度: %.2f ℃\n', y(end));%% 5. 繪制結果figure('Position', [100, 100, 1200, 800]);% 子圖1：溫度響應曲線subplot(2,2,1);plot(t, y, 'b-', 'LineWidth', 2); hold on;plot(t, setpoint*ones(1,N), 'r--', 'LineWidth', 1.5);plot(t, 20*ones(1,N), 'k:', 'LineWidth', 1);xlabel('時間 (秒)'); ylabel('溫度 (℃)');title('PID溫度控制響應曲線');legend('實際溫度', '設定值 (60℃)', '初始溫度', 'Location', 'southeast');grid on;xlim([0 sim_time]);ylim([15 75]);% 標注性能指標text(10, 72, sprintf('超調量: %.1f%%', overshoot), 'FontSize', 10, 'BackgroundColor', 'w');text(10, 69, sprintf('上升時間: %.1fs', rise_time), 'FontSize', 10, 'BackgroundColor', 'w');text(10, 66, sprintf('穩態誤差: %.2f℃', steady_state), 'FontSize', 10, 'BackgroundColor', 'w');% 子圖2：控制量輸出（修改：不使用yline，改用line函數）subplot(2,2,2);plot(t, u, 'g-', 'LineWidth', 1.5);xlabel('時間 (秒)'); ylabel('加熱功率 (%)');title('PID控制輸出（占空比）');grid on;xlim([0 sim_time]);ylim([-5 105]);% 繪制上下限線（兼容舊版本MATLAB）hold on;h1 = line([0 sim_time], [100 100], 'Color', 'r', 'LineStyle', '--', 'LineWidth', 1);h2 = line([0 sim_time], [0 0], 'Color', 'r', 'LineStyle', '--', 'LineWidth', 1);% 添加文字標注text(sim_time*0.8, 103, '飽和上限', 'Color', 'r', 'FontSize', 9);text(sim_time*0.8, 3, '下限', 'Color', 'r', 'FontSize', 9);hold off;% 子圖3：誤差變化曲線subplot(2,2,3);error_signal = setpoint - y;plot(t, error_signal, 'm-', 'LineWidth', 1.5);xlabel('時間 (秒)'); ylabel('誤差 (℃)');title('控制誤差隨時間變化');grid on;xlim([0 sim_time]);hold on;line([0 sim_time], [0 0], 'Color', 'k', 'LineStyle', '--');hold off;ylim([-5 45]);% 子圖4：PID各分量貢獻subplot(2,2,4);% 重新計算各分量用于展示P_component = zeros(1,N);I_component = zeros(1,N);D_component = zeros(1,N);integral_temp = 0;prev_err = 0;for k = 2:Nerror_temp = setpoint - y(k-1);P_component(k) = Kp * error_temp;integral_temp = integral_temp + Ki * error_temp * dt;I_component(k) = integral_temp;if k > 2D_component(k) = -Kd * (y(k-1) - y(k-2)) / dt;endendplot(t, P_component, 'r-', 'LineWidth', 1); hold on;plot(t, I_component, 'b-', 'LineWidth', 1);plot(t, D_component, 'g-', 'LineWidth', 1);xlabel('時間 (秒)'); ylabel('控制分量');title('PID各分量貢獻');legend('比例(P)', '積分(I)', '微分(D)', 'Location', 'east');grid on;xlim([0 sim_time]);%% 6. 參數敏感性分析（可選）figure('Position', [100, 100, 1000, 400]);% 測試不同Kp的影響Kp_test = [1.5, 2.5, 4.0];colors = {'b', 'r', 'g'};subplot(1,2,1);hold on;for i = 1:length(Kp_test)% 重新仿真[y_test, t_test] = run_pid_simulation(Kp_test(i), Ki, Kd, dt, sim_time);plot(t_test, y_test, colors{i}, 'LineWidth', 1.5);endplot(t, setpoint*ones(1,N), 'k--', 'LineWidth', 1.5);xlabel('時間 (秒)'); ylabel('溫度 (℃)');title('不同Kp參數的影響');legend('Kp=1.5', 'Kp=2.5', 'Kp=4.0', '設定值', 'Location', 'southeast');grid on;xlim([0 sim_time]);% 測試不同Ki的影響Ki_test = [0.02, 0.08, 0.15];subplot(1,2,2);hold on;for i = 1:length(Ki_test)[y_test, t_test] = run_pid_simulation(Kp, Ki_test(i), Kd, dt, sim_time);plot(t_test, y_test, colors{i}, 'LineWidth', 1.5);endplot(t, setpoint*ones(1,N), 'k--', 'LineWidth', 1.5);xlabel('時間 (秒)'); ylabel('溫度 (℃)');title('不同Ki參數的影響');legend('Ki=0.02', 'Ki=0.08', 'Ki=0.15', '設定值', 'Location', 'southeast');grid on;xlim([0 sim_time]);%% 7. 3D參數敏感性分析（可選）figure('Position', [100, 100, 800, 600]);% 在Kp和Ki參數空間進行掃描Kp_range = 1:0.3:4;Ki_range = 0.02:0.01:0.16;ISE = zeros(length(Kp_range), length(Ki_range)); % 積分平方誤差for i = 1:length(Kp_range)for j = 1:length(Ki_range)[y_test, ~] = run_pid_simulation(Kp_range(i), Ki_range(j), Kd, dt, sim_time);error_test = setpoint - y_test;ISE(i,j) = sum(error_test.^2) * dt;endendsurf(Ki_range, Kp_range, ISE);xlabel('Ki'); ylabel('Kp'); zlabel('ISE (積分平方誤差)');title('PID參數對性能的影響 (Kd=8.0固定)');colorbar;shading interp;view(45, 30);fprintf('\n最佳參數點 (最小ISE):\n');[min_ISE, idx] = min(ISE(:));[row, col] = ind2sub(size(ISE), idx);fprintf('Kp = %.1f, Ki = %.3f, ISE = %.2f\n', Kp_range(row), Ki_range(col), min_ISE);
%% 輔助函數：計算調節時間function ts = find_settling_time(t, y, setpoint, tolerance)error_band = setpoint * tolerance;settled = abs(y - setpoint) <= error_band;% 找到最后離開誤差帶的時間last_exit = 0;for i = 2:length(y)if settled(i-1) && ~settled(i)last_exit = t(i);endendif last_exit == 0ts = t(end);else% 找到最后進入誤差帶并保持的時間idx = find(settled & (t > last_exit), 1);if isempty(idx)ts = t(end);elsets = t(idx);endendend
%% 輔助函數：運行PID仿真（修正版）function [y, t] = run_pid_simulation_fixed(Kp, Ki, Kd, dt, sim_time)K = 1.2; tau = 30; L = 5;N = round(sim_time / dt);t = (0:N-1) * dt;y = zeros(1, N);y(1) = 20;y(2) = 20; % 初始化第二個點，避免索引錯誤setpoint = 60;integral = 0;prev_error = setpoint - y(1);for k = 2:Nerror = setpoint - y(k-1);P = Kp * error;integral = integral + Ki * error * dt;% 微分項（使用測量值微分，處理邊界條件）if k >= 3% 使用前兩個測量值計算微分D = -Kd * (y(k-1) - y(k-2)) / dt;else% 第一個時間步，微分項為0D = 0;endu = P + integral + D;u = max(0, min(100, u));delay_steps = round(L / dt);if k > delay_stepsu_delayed = u;elseu_delayed = 0;enddT = (K * u_delayed - (y(k-1) - 20)) / tau;y(k) = y(k-1) + dT * dt;% 防止溫度異常（可選）if y(k) < 19 || y(k) > 85y(k) = y(k-1); % 如果溫度異常，保持原值endprev_error = error;endend

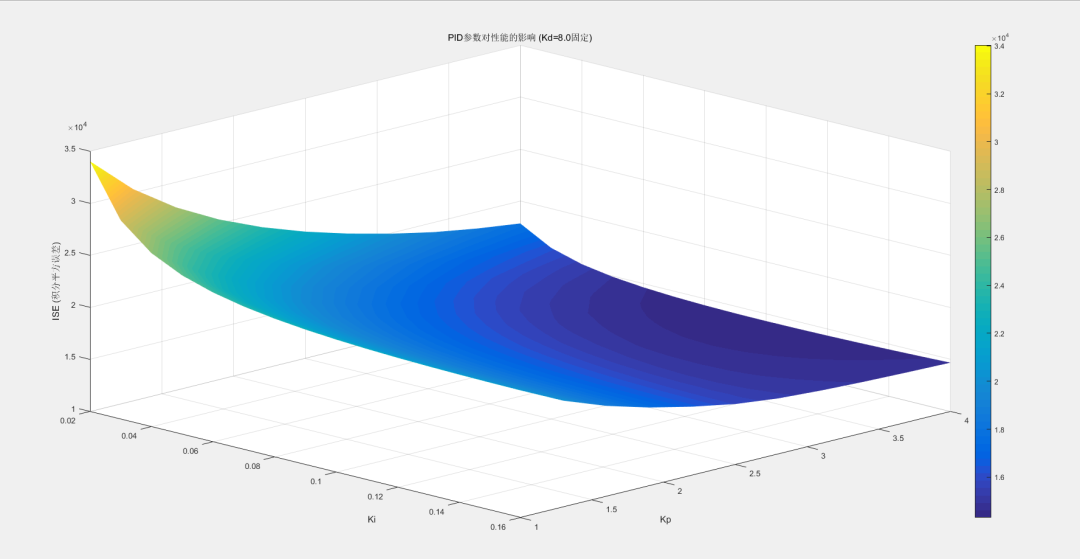

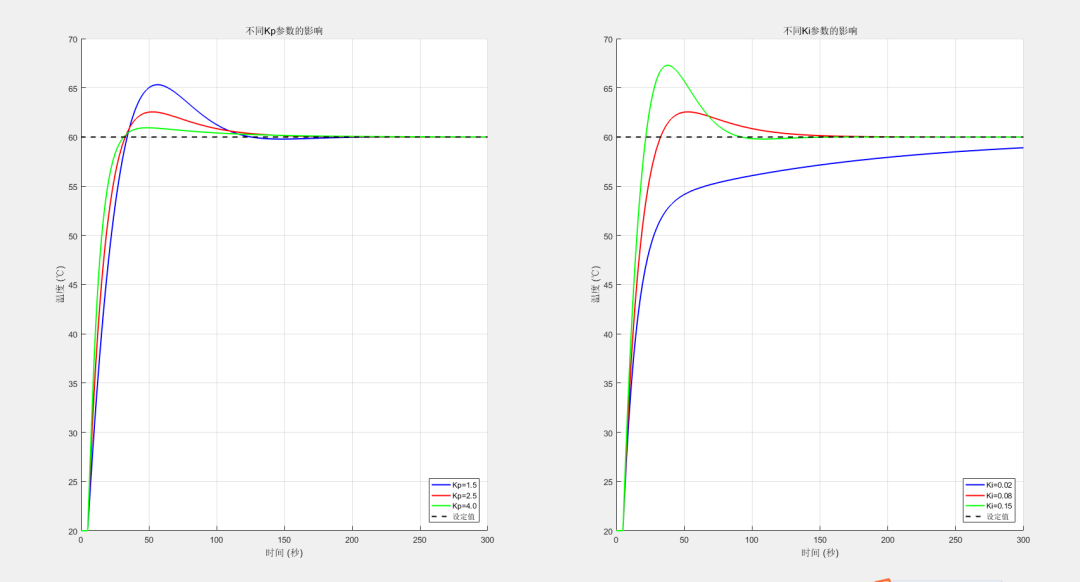

結語
PID算法就像是控制工程領域的一把“萬能鑰匙”。它沒有極其高深的數學門檻，卻蘊含著深刻的哲學智慧：用比例把握當下，用積分彌補過往，用微分防患未然。
對于工科學生和入門工程師而言，理解PID的公式僅僅是第一步。真正的考驗在于實踐——如何在帶有噪聲的傳感器數據中提取有效誤差？如何針對不同慣性的系統（如溫度系統的慢響應與電機系統的快響應）整定出最優的P、I、D參數？當你能夠在一遍遍的調試與觀察中，讓示波器上的波形從劇烈振蕩變?yōu)橐粭l平滑完美的直線時，你便真正掌握了這門控制藝術的精髓。
