從實驗室的“慢工細活”，到產線的“秒級快檢”，電化學阻抗譜技術（EIS）正以前所未有的速度，為每一顆數據中心電池做“深度體檢”。
01
傳統方法的“盲區”：
為什么1kHz ACIR遠遠不夠？
長期以來，鋰電池生產與分容環節主要依賴開路電壓和1kHz交流內阻這兩個核心參數。這一標準很大程度上沿襲自鉛酸電池時代的技術慣性。
但鋰離子電池的復雜電化學體系決定了，單憑1kHz這一個頻率點的阻抗信息，遠不足以定義其整體質量與健康狀態。

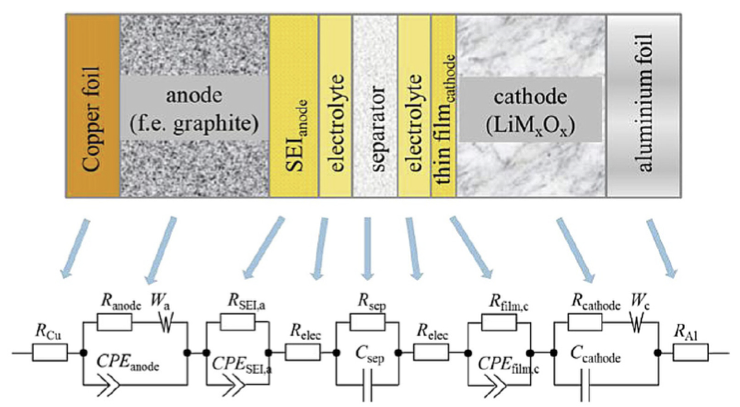

電池內部的衰減是一個多物理化學過程耦合的結果，其不一致性源于材料、工藝的微觀差異。要全面評估，必須測量更寬頻率范圍內的阻抗，以分離出不同內部組件（如電解液、電極界面、擴散過程）的貢獻。
02
電池的“數字孿生”：
EIS如何透視電芯內部？
電化學阻抗譜技術為解決這一難題提供了可能。它通過向電池注入一組包含多個頻率的交流小信號，并測量其電壓響應，從而繪制出電池的全頻段阻抗譜。

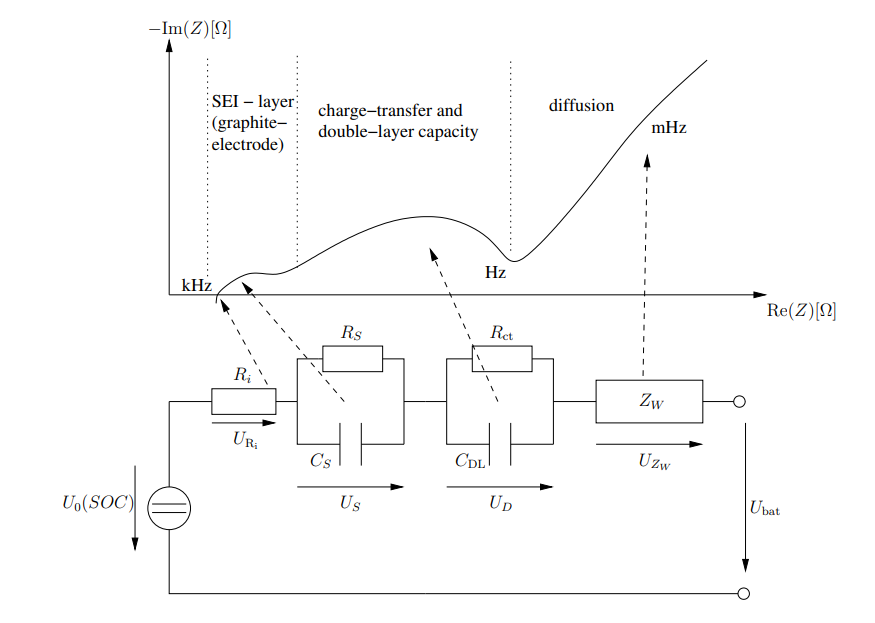

通過專業模型對阻抗譜進行擬合，可以精準分離出反映不同內部過程的關鍵參數：
■ 歐姆阻抗：主要反映電解液、集流體和連接件的健康狀況。
■ 電荷轉移阻抗：揭示電極與電解液界面電化學反應的效率，是判斷電極活性高低的核心。
■ Warburg擴散阻抗：表征鋰離子在電極材料內部固態擴散的難易程度。
從高頻到低頻的掃描，如同對電池進行了一次“CT掃描”：高頻區看“血管”（電解液通路），中頻區看“心臟瓣膜”（電極反應界面），低頻區看“血液循環”（離子擴散）。基于這些精準參數構建的電池數字孿生模型，能夠?qū)崿F(xiàn)壽命預測、熱失控風險評估和倍率性能優化，為電池設計、制造和使用全周期提供數據洞察。
03
從實驗室到產線：
速度是規模化應用的最后壁壘

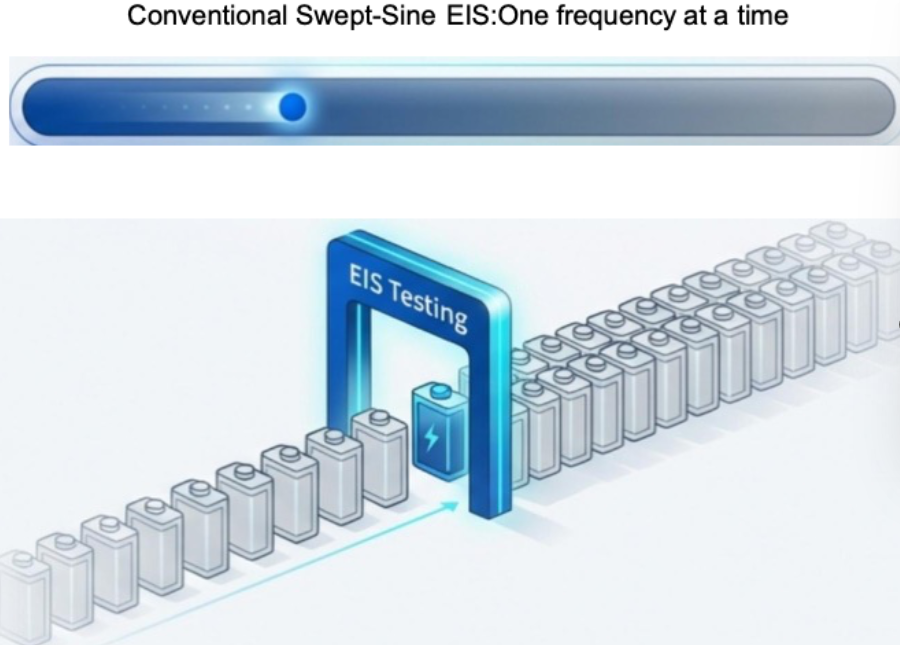

盡管EIS在實驗室研究中是強大的分析工具，但其傳統“逐頻點掃描”的測量模式耗時漫長，無法匹配現代化電池產線每秒數顆甚至數十顆的吞吐節拍，更無法在電池充放電或變溫過程中進行同步測量，這嚴重限制了其在大規模生產與100%來料檢測場景中的應用。
速度，成為EIS技術從實驗室走向廣闊工業應用的“最后一公里”障礙。
04

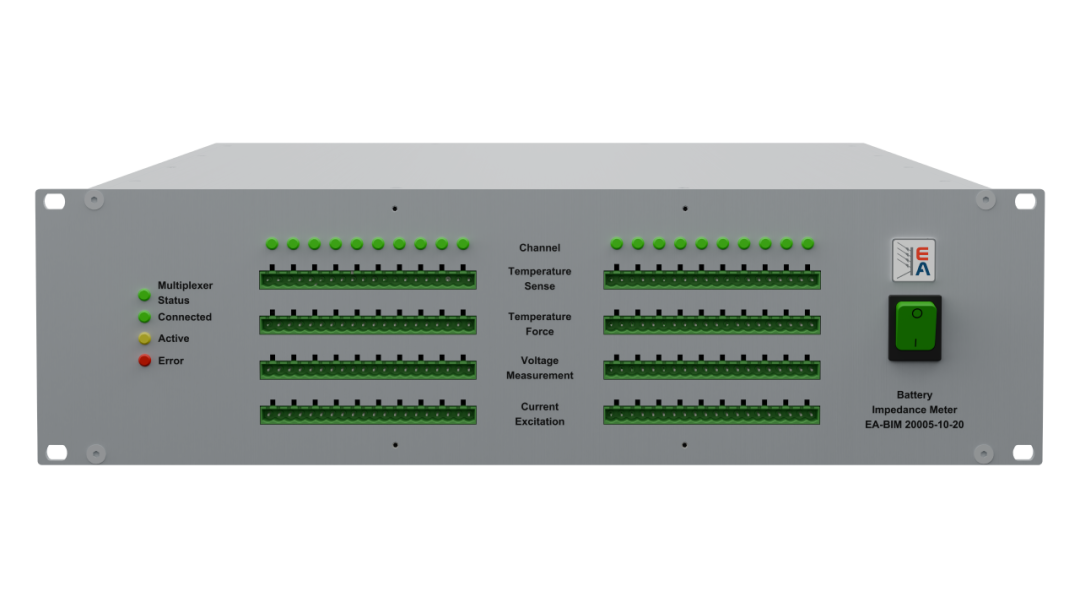

破局者：EA-BIM 20005多通道電池阻抗測試儀
面對效率瓶頸，創新的EA-BIM 20005系列多通道電池阻抗測試儀應運而生，它專為高吞吐量的生產與質檢環境設計。

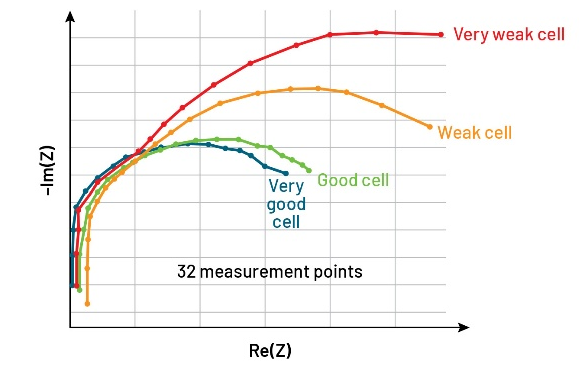

該儀器的核心突破在于采用了多頻點/多正弦波的快速EIS測量技術。它能在1秒量級內，一次性完成從1mHz到10kHz寬頻段的阻抗譜測量，并直接輸出可用于分析的奈奎斯特圖，速度相比傳統方法提升數百倍。
1. 極高吞吐效率：20通道測量能力，通過內置的復路器依次對20枚電芯進行EIS測試，秒級檢測，完美匹配產線節奏。

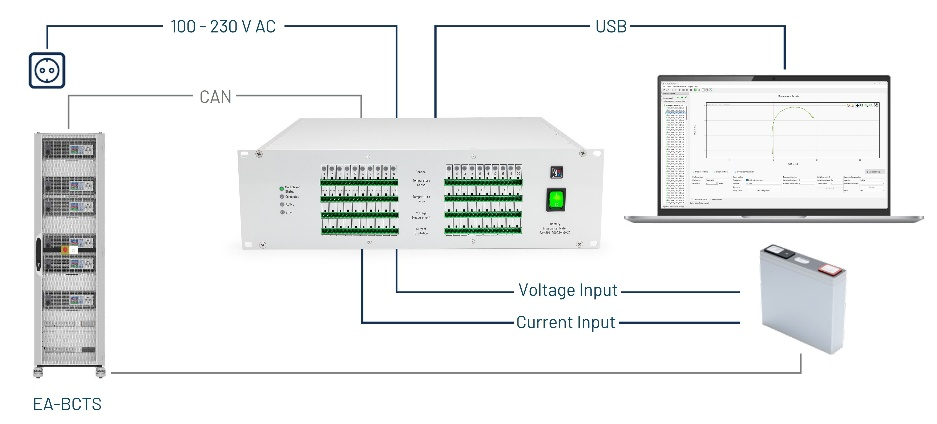

2. 集成化設計：內置功率模塊（5V/1A輸出），無需外接充放電設備，即可在電池真實的充放電工作過程中進行同步、并行、無損的EIS測量，實現了“測試不打斷流程”。
3. 寬頻覆蓋與精準測溫：1mHz-10kHz的寬頻率范圍滿足深度分析需求，并配備20路高精度PT100溫度采集通道，實現電-熱數據的同步監控。

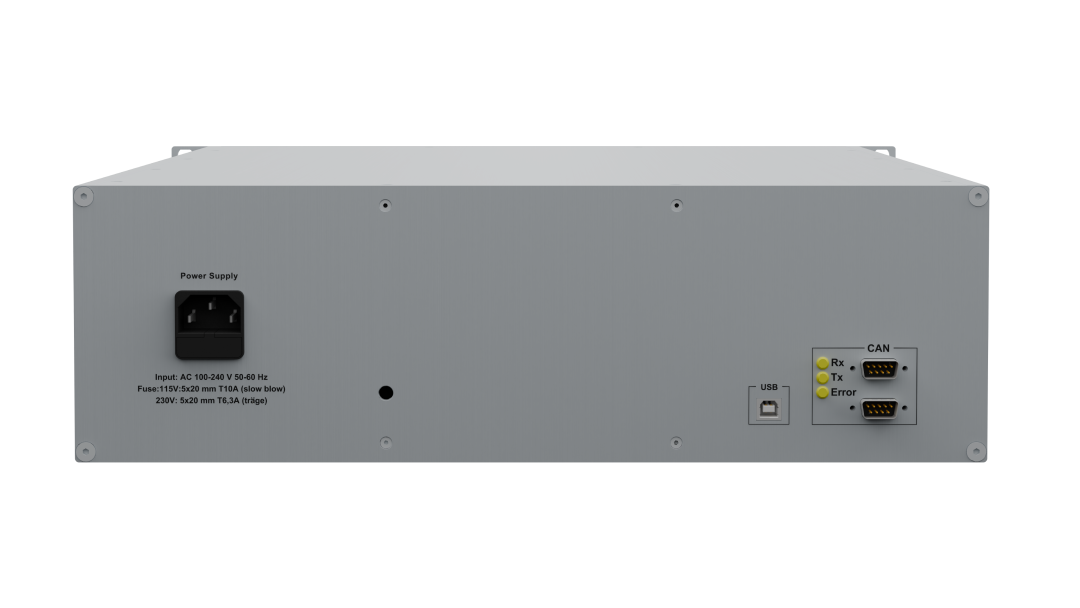

4. 工業級易集成：19英寸3U標準機架式設計，可輕松集成至自動化測試機柜，標配USB/CAN接口及免費上位機軟件，方便集成與數據分析。
05
應用價值：貫穿電池生產生命周期的健康管理
EA-BIM 20005的出現，使得快速、無損的EIS檢測能夠無縫融入電池的各個關鍵階段：
■ 研發與設計階段：快速評估不同電解液配方、電極材料對電池內部阻抗的影響，指導材料優化，提升電池倍率性能與壽命。
■ 生產與分容階段：實現100%電芯的在線EIS快檢，不僅篩選出電壓、容量合格的電池，更能剔除那些內部存在早期缺陷、未來衰減風險高的“亞健康”電芯，從源頭提升電池組的一致性、安全性與循環壽命。
EA-BIM 20005多通道電池阻抗測試儀，正將曾經局限于實驗室的精密診斷能力，轉化為規模化工業生產的標準品控工具，為每一顆投入使用的電芯頒發更精準的“健康證書”，筑牢數字世界永不間斷的能源防線。
