在電力電子領域，反激（Flyback）拓撲長期扮演著“性價比之王”的角色：結構簡單、成本低廉、易于實現多路輸出，使其在低至中功率電源中占據主導地位。然而，一個幾乎被行業默認的隱形天花板始終存在——其輸出功率通常難以突破200W。一旦進入更高功率區間，設計者往往不得不轉向更復雜的半橋或LLC諧振拓撲。
在2026 APEC展會上，PI（Power Integrations）打破了這一業界紀錄，公司最新發布了其第七代TOPSwitch?產品，將單端反激電源的輸出功率推升至400W以上。這不僅是一次產品升級，更是對反激拓撲能力邊界的重大突破，許多電源行業沿用已久的普遍共識與設計經驗，都將隨之更新。二十年前大家都默認反激只能做250W以下，但以后再這么說就落伍了。

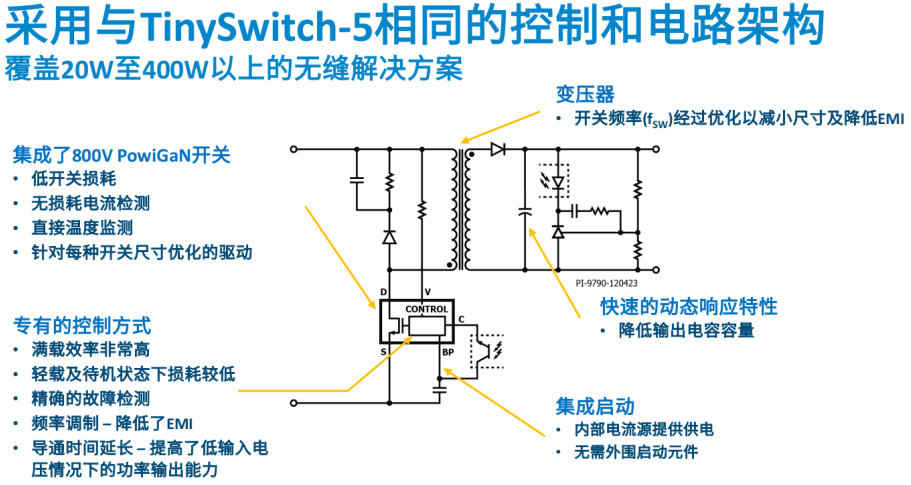

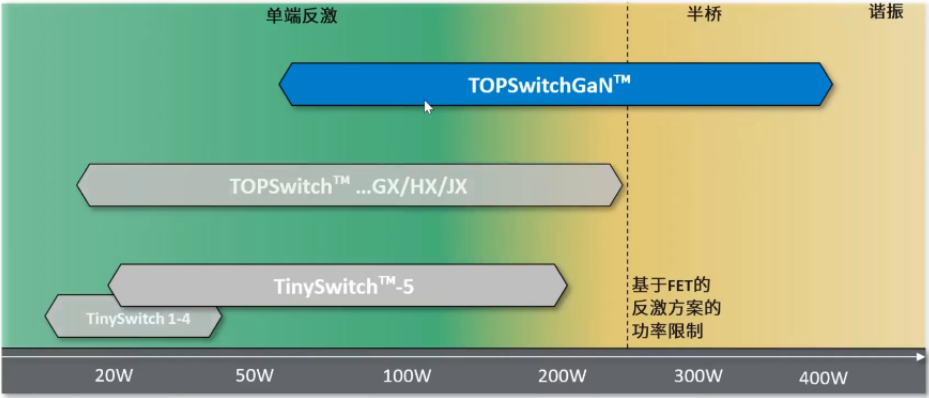

如圖所示，TOPSwitchGaN的功率可達400W，這意味著，包括半橋甚至 LLC 拓撲的部分應用場景，都可嘗試采用 TOPSwitchGaN? 方案實現。
正如Power Integrations產品營銷總監Silvestro Fimiani 所言：“這不僅僅是一次產品升級——這是工程師進行電源設計方式的根本性轉變。幾十年來，隨著功率水平的提高，設計人員不得不轉向LLC等諧振拓撲。借助TOPSwitchGaN，我們將反激式拓撲推向了此前無法企及的功率范圍，使工程師能夠通過簡單得多的架構實現高效率和高性能?！?/span>
01
反激的天花板從何而來
反激拓撲之所以長期受限功率區間，主要由幾個因素共同決定，功率器件損耗、控制響應能力、輸出紋波等限制構成。
PI 首席技術培訓師 Jason 表示，以往反激拓撲在低壓大電流、高功率輸出場景下，紋波表現較差，需配置復雜的整流濾波電路，導致系統體積偏大，整體性價比不足。
此外，傳統硅基器件存在開關頻率偏低、導通電阻（RDSon）偏高的短板，難以同時兼顧系統小尺寸與高效率的雙重需求。
氮化鎵與最新的控制技術可以輕松化解這些問題。
02
從集成電源鼻祖到GaN平臺
該系列累計出貨已超過30億顆，成為全球最廣泛應用的電源平臺之一，且出貨量呈線性增長態勢，也就說明了反激的價值所在——足夠高的性價比，因此可適用于各類場景中。
此次推出的TOPSwitchGaN，更是通過架構與控制邏輯的全面重構，讓 400W 以下的中高功率電源，都有機會采用性價比更優的反激拓撲方案。
首先，在功率器件層面，新一代產品集成了耐壓高達800V、久經市場驗證的 PowiGaN 開關。相較于傳統 750V 硅基 MOSFET，其不僅內置溫度監測功能，還具備出色的抗浪涌能力與更低的開關損耗，可在高達 150kHz 的開關頻率下穩定工作，最大限度縮小變壓器尺寸。
其次，在控制架構上，TOPSwitchGaN 與 TinySwitch-5 的控制方式及引腳完全兼容，并融入數字信號反饋技術，實現更高效的輕載及待機性能，設計人員可針對10W 至 440W 功率范圍的應用，采用統一的解決方案，大幅簡化設計流程。
其在各類工況下的效率表現均十分優異。在230V交流輸入電壓下（使用輸入電壓檢測的條件下），空載功耗遠低于50mW；當設備處于待機模式時，在230V交流輸入電壓下，輸入300mW功率時仍可提供高達210mW的輸出功率，作為設備的待機輔助供電。
同時，通過頻率調制技術有效降低電磁干擾（EMI）；數字控制環路帶來更快的瞬態響應能力，使設計者可采用更小的輸出電容，直接降低系統體積與物料成本；芯片集成自啟動功能，無需額外配置外圍啟動元件，進一步精簡電路、控制成本。
封裝與散熱方面，產品提供SOP 和 SIP 兩種封裝形式，設計人員可根據自身設計需求，選擇 PCB 散熱或垂直夾片散熱方案，適配不同應用場景的散熱需求。
03

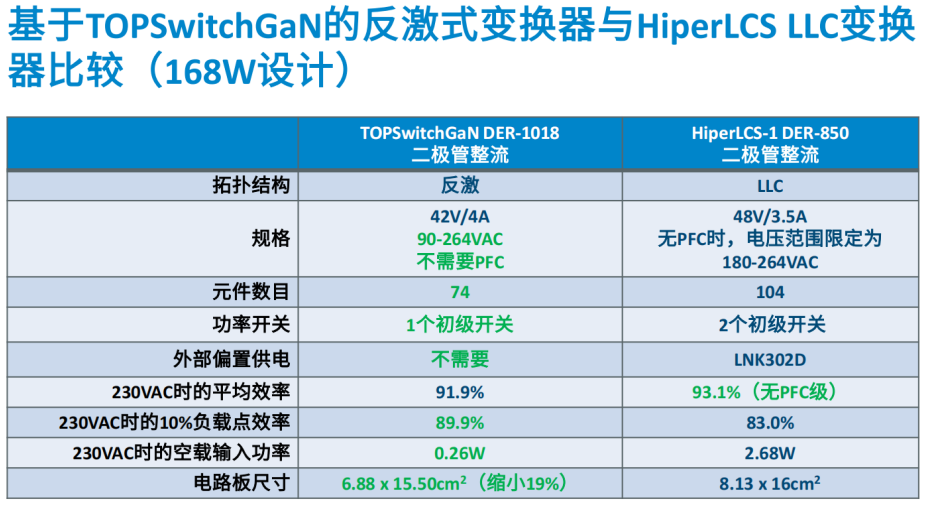

反激VSLLC，誰才是更優解？
長期以來，LLC 諧振拓撲在中高功率電源領域占據主導地位，其通過諧振機制實現軟開關，有效降低開關損耗。然而，這一優勢的背后，是電路結構復雜、設計門檻高的代價。
從工作機理來看，LLC 拓撲通過諧振電感與電容的配合，實現電壓或電流過零開關，從而減少開關損耗；而反激拓撲屬于典型的硬開關結構，其性能表現高度依賴功率器件與控制技術 —— 這也正是 GaN 技術能夠放大反激優勢的核心原因。
事實上，無需復雜對比即可發現，反激電路的核心優勢在于設計簡單、成本可控；而傳統LLC 拓撲通常需要搭配前級功率因數校正（PFC）電路，盡管空載效率表現較好，但整體設計與生產成本顯著偏高。因此，在可替代的場景下，反激拓撲無疑是更具性價比的優選方案。
04
實測TOPSwitchGaN
在400V直流輸入（典型PFC后級）條件下，TOPSwitchGaN可實現最高約440W輸出；在90–264V通用交流輸入范圍內，也能夠穩定實現400W以上輸出。
這一突破意味著，大量原本必須采用半橋或LLC 拓撲的 300W–400W 應用場景 —— 如高功率電動工具、電池充電器、高端家電等—— 如今均可采用單端反激方案實現，大幅降低設計復雜度與成本。
而為了簡化設計并降低成本，TOPSwitchGaN參考設計采用了RCD鉗位、二極管整流以及光耦隔離技術，在最大限度精簡電路的同時，確保性能不遜色于復雜拓撲方案。
根據Jason提供的數據，在230VAC 輸入、160W 負載條件下，TOPSwitchGaN 的效率可達 92.8%；115V 輸入時，效率仍超過 90%。相較于絕對效率數值，更值得關注的是其效率穩定性：在 10%–100% 負載范圍內，效率曲線幾乎保持平坦，高低壓輸入下的效率差異僅約 1%，綜合調整精度優于 ±5%。
當然，LLC 拓撲并未被完全取代，在高功率密度、極端效率要求等特定場景中仍具備優勢，但其在 100W–400W 功率區間的傳統主導地位，正被 TOPSwitchGaN 驅動的反激拓撲逐步削弱。
PI官方提供了數個參考設計和方案，包括：
DER-1079 - 采用 TOPSwitchGaN 的 60W 家電用隔離反激式電源
DER-1019 - 采用 TOPSwitchGaN 的 356W 工業電源用隔離反激式電源
RDR-1018 - 采用 TOPSwitchGaN 的 168W 電動自行車充電器用隔離反激式電源
05
總結
“對于同一個規格，不同工程師不同角度考量會有不同的設計結果，凡事都不會絕對?！?/span>Jason強調道。
但無論如何，把最先進的技術，用到了最合適的場景中，讓氮化鎵持續發揮在不同電源行業中的價值，是PI一直以來的主張。
通過GaN器件與數字控制的結合，反激拓撲首次在中高功率區間具備與復雜拓撲正面競爭的能力。這種變化帶來的，不只是效率或功率的提升，更是設計哲學的轉變——用更少的器件、更簡單的結構，實現原本需要復雜系統才能達到的性能。
如果這一趨勢成立，未來300W–500W電源設計，將不再天然屬于復雜的拓撲，而是進入一個多方案并存的新階段。
在效率、成本與復雜度之間重新取得平衡，將成為電源設計新的競爭核心。
