在嵌入式開發中，常常聽到一句話“汽車上都用CAN總線，那這個總線的穩定性應該是有所保障的”，而這種穩定性的保障，正是因為CAN總線直面了現場總線的復雜環境，做了相應的錯誤處理以及故障界定。

工業現場總線的應用環境，不可避免的會有干擾在傳輸線上，雖然已經用差分信號傳遞數據，但是因為所有終端都是接到了一個CAN總線上，不可避免又會出現諸如發送消息碰撞，或者因為某個終端的性能下降等原因，影響整個總線的通信質量。CAN總線，定義了類似CSMA/CA來處理消息碰撞的問題，并通過ACK來保證報文發送成功，并且實現了相關的錯誤處理以及故障界定策略，來保證總線上的穩定通信質量。

CSMA/CA指的是可對發送的數據進行實時偵聽，進行沖突檢測，并實現同一通信線路的多路訪問的一種協議。

CAN總線上消息傳遞的基本單位為幀，其由不同的位場構成。

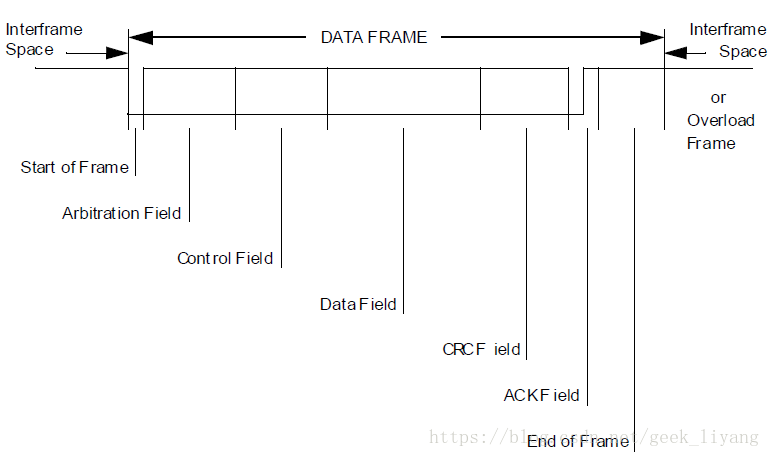

數據幀，由幀起始、仲裁場、控制場、數據場、CRC 場、應答場、幀結尾7個位場組成。幀的起始位由一位顯性電平組成，下面的示意圖將顯性電平畫為了低電平。

防止碰撞的關鍵就在于仲裁場，其中包括識別符和遠程發送請求位（RTR）。CAN控制器能實時的偵測到當前總線的狀態，當兩個CAN控制器同時發送報文的時候，CAN控制器會實時監測監測總線狀態，當其中一個CAN控制器在仲裁域發現其發送的電平本來是隱性位，但是讀上來的確實顯性位的時候，就會發生仲裁失敗，退出發送狀態，轉為接收狀態。所以說，對于總線上的數據，識別符部分越小（高位連續低電平個數較多）的幀，會搶占識別符高的幀發送。

ACK位前后都是隱性位，發送此報文的CAN控制器會嘗試發送隱性位。如果有其余的CAN控制器能夠通過CRC校驗成功，就會在ACK位將總線置成顯性位。這樣發送報文的CAN控制器通過讀取的ACK位為顯性位就知道總線上有其余的CAN節點成功接收到了數據。

作為CAN控制器，判斷總線上發生了錯誤的依據，跟總線上的幀格式有著莫大的關系。我們將總線上正在發送報文的CAN控制器為發送器，其余的位接收器。

位錯誤：當接入總線的CAN控制器處于發送的階段（發送報文已經仲裁成功），檢測到總線上的位狀態與發送的不相符，則發生位錯誤（ACK SLOT的隱性位除外）。

填充錯誤：數據幀以及遙控幀，均通過位填充的方法編碼。無論何時，發送器只要檢測到位流里有5 個連續識別值的位，便自動在位流里插入一補碼位。如果在通過NRZ編碼過的幀部分，出現了連續相同的位電平，則產生填充錯誤。

CRC錯誤：CRC 序列包括發送器的CRC 計算結果。接收器計算CRC 的方法與發送器相同。如果計算結果與接收到CRC 序列的結果不相符，則檢測到一個CRC 錯誤（CRC ERROR）。

形式錯誤：當一個固定形式的位場含有1 個或多個非法位，則檢測到一個形式錯誤（FORM ERROR）。比如說幀結尾固定為隱性位，卻檢測到了顯性位。

應答錯誤：只要在ACK 間隙（ACK SLOT）期間所監視的位不為“顯性”，則發送器會檢測到一個應答錯誤（ACKNOWLEDGMENT ERROR）。

當總線上的CAN控制器發生了這些錯誤，將會根據當前CAN控制器所處的狀態做出相應的操作。

根據設備的故障界定結果，設備可能會處于三種不同的狀態：錯誤主動狀態，錯誤被動狀態，以及總線關閉狀態，三種狀態表征設備當前的CAN總線狀況按順序逐漸嚴重?！板e誤主動”的單元可以正常地參與總線通訊并在錯誤被檢測到時發出主動錯誤標志?！板e誤被動”的單元不允許發送主動錯誤標志。“錯誤被動”的單元參與總線通訊而且在錯誤被檢測到時只發出被動錯誤標志。而且，發送以后，“錯誤被動”單元將在預設下一個發送之前處于等待狀態。“總線關閉”的單元不允許在總線上有任何的影響（比如，關閉輸出驅動器）。

當CAN控制器檢測到位錯誤，填充錯誤，形式錯誤或者應答錯誤，這個CAN控制器會即刻在下一位發出錯誤幀。錯誤幀由兩個不同的場組成，第一個場是一根總線上掛載的所有CAN控制器提供的錯誤標志的疊加，第二個場是錯誤界定符。錯誤標志分為兩種，一種是主動錯誤標志，由6個顯性的位組成，由處于錯誤主動狀態的CAN控制器發送。而作為處于錯誤被動狀態的CAN控制器，發送的錯誤標志稱為被動錯誤標志，由6個隱性位組成，因為發送的是隱性位，所以當處于被動錯誤的CAN控制器要發送錯誤幀的時候，只要檢測到6個連續相同的極性位即算成功發送錯誤標志。

數據幀以及遙控幀的幀起始、仲裁場、控制場、數據場以及CRC 序列，均通過位填充的方法編碼。無論何時，發送器只要檢測到位流里有5 個連續相同值的位，便自動在位流里插入一補充反向位。數據幀或遠程幀（CRC 界定符、應答場和幀結尾）的剩余位場形式固定，不填充。錯誤幀和過載幀不進行編碼。主動錯誤標志將破壞從幀起始到CRC 界定符的位填充規則，或者破壞了應答場或幀末尾場的固定格式。所以當一個處于錯誤主動狀態的CAN控制器發送錯誤幀的時候，會引起所有其余處于錯誤主動狀態的CAN控制器同時發送錯誤標志，因此，顯性位疊加導致總線上會出現所有站的錯誤標志疊加到一起，但是因為在總線上出現錯誤幀之前的連續顯性電平位數不確定，所以這個總長度最小為6位，最大為12位。

錯誤界定符包括8 個“隱性”的位。錯誤標志傳送了以后，每一站就發送“隱性”的位并一直監視總線直到檢測出一個“隱性”的位為止。然后就開始發送7 位以上的“隱性”位。

講到這里就順便講一下過載幀。首先數據幀（或者遠程幀）與前邊的幀需要“隔離",這通過幀間空間來實現，幀間空間包括間歇場，掛起傳送位場，以及總線空閑位場。間歇場由3個隱性位組成，而緊跟間歇場的掛起傳送位場只有處于錯誤被動狀態的CAN控制器會需要再連續監測總線3個隱性位，才能轉到總線空閑狀態。在總線空閑的狀態上，監測到顯性位理解為幀起始。過載幀格式跟由主動錯誤標志組成的錯誤幀一樣，區別就在于其是在間歇場發出的，由接收器的內部條件決定（報文過載）決定的，過載標志的形式破壞了間歇場的固定形式。因此，所有其他的站都檢測到一過載條件并與此同時發出過載標志。

在每一總線單元里實現兩種計數以便故障界定：

• 發送錯誤計數

• 接收錯誤計數

這些計數按照固定的規則進行改變。接收錯誤增加/減少的方式包括：

1. 作為接收器，檢測到了包括CRC錯誤等的錯誤，接收錯誤計數器加一（發送主動錯誤標志或過載標志時，如果發送器檢測到位錯誤，則發送錯誤計數器值加八）。

2. 作為接收器，發送完錯誤錯誤標志之后如果檢測到顯性位，則接收錯誤計數器加八，而后如果還能連續檢測到8位顯性位，持續加八。

3. 如果接收計數器錯誤數值介于1和127之間，在成功接收到報文之后（直到應答間隙接收沒有錯誤，及成功地發送了ACK 位），接收錯誤計數器值減1；如果大于127，則它會設置一個介于119 到127 之間值。如果接收錯誤計數器值是0，則它保持0。

發送錯誤計數器增加/減少的方式包括：

1. 當發送器發送錯誤標志（檢測到錯誤，或者接收器發送錯誤標志導致填充錯誤），發送錯誤計數器值加八。但是有兩個例外，一個是發送器為錯誤被動，檢測到的是應答錯誤，并且發送被動錯誤標志的時候檢測不到一個錯誤，這個時候發送錯誤計數器不加八。另一種例外是發送器因為填充錯誤而發送錯誤標志（注：此填充錯誤發生于仲裁期間。引起填充錯誤是由于：填充位位于RTR 位之前，并已作為“隱性”發送，但是卻被監視為“顯性”），發送錯誤計數器同樣不自增。

2. 在發送器發送主動錯誤標志或者過載標志的時候，如果發送器檢測到位錯誤，則發送錯誤計數器值加8。在發送主動錯誤標志、被動錯誤標志或過載標志以后，每多檢測到8位顯性位，則發送錯誤計數器值持續加8。

3. 報文成功傳送后（得到ACK 及直到幀末尾結束沒有錯誤），發送錯誤計數器值減1，除非已經是0。

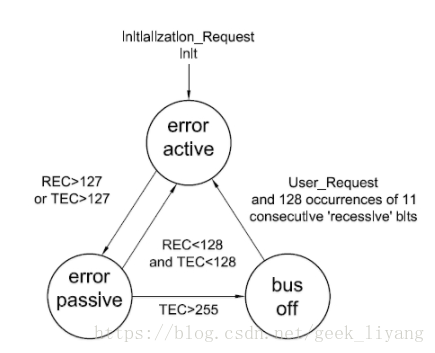

CAN控制根據這個計數器切換錯誤主動狀態，錯誤被動狀態，以及總線關閉這三種狀態，具體的切換關系圖如下。

這里多說一句題外話，BOSCH的原廠是描述的在總線監視到128 次出現11 個連續“隱性”位之后，“總線關閉”的節點可以變成“錯誤主動”不再是“總線關閉”），它的錯誤計數值也被設置為0。而這個功能在STM公司的芯片的CAN控制器實現上需要配置寄存器使能這個功能。

BOSCH的原廠的協議說明有兩條很重要注意。

1. 一個大約大于96 的錯誤計數值顯示總線被嚴重干擾。最好能夠預先采取措施測試這個條件。

2. 當節點啟動之后，總線上只有1 個節點在線，以及如果這個節點發送一些報文，則將不會有應答，并檢測到錯誤和重復報文。由此，節點會變?yōu)椤板e誤被動”，而不是“總線關閉”。
