前言
RA MCU眾測寶典 | 環境搭建之【FPB-RA0E2】開發環境搭建
瑞薩RA MCU眾測寶典 | 環境搭建之【FPB-RA0E2】批量加載例程
一
安裝JlinK
第一步
下載并安裝J-Link驅動包
首先，需要從SEGGER官網下載最新的J-Link軟件和文檔包。這個工具包中包含了我們稍后要用到的RTTViewer。

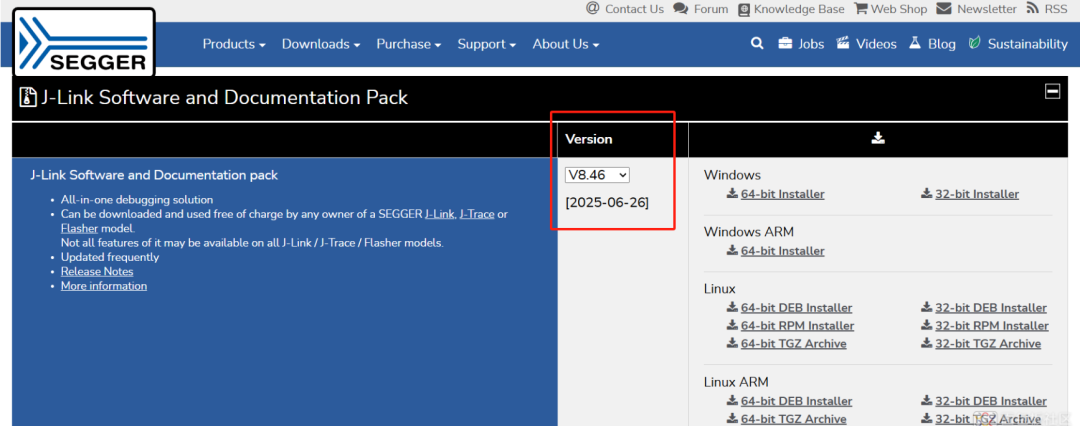

訪問SEGGER J-Link下載頁面。
在版本選擇區域（如圖中紅框所示），選擇一個合適的版本，例如V8.46。
根據操作系統（如Windows 64-bit），點擊對應的"Installer"鏈接進行下載。
點擊可查看大圖
第二步

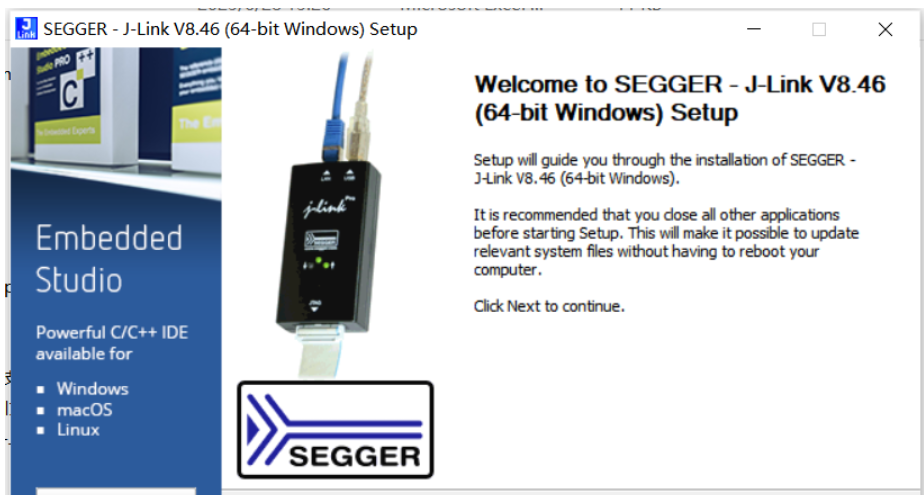

安裝J-Link軟件
下載完成后，運行安裝程序。這是一個標準的Windows安裝向導，只需按照提示，一路點擊"Next"即可完成安裝。安裝過程會將J-Link驅動、J-Flash、J-Link RTT Viewer等一系列實用工具安裝到電腦中。
點擊可查看大圖
二
運行ADC例程
第三步
編譯并運行ADC例程

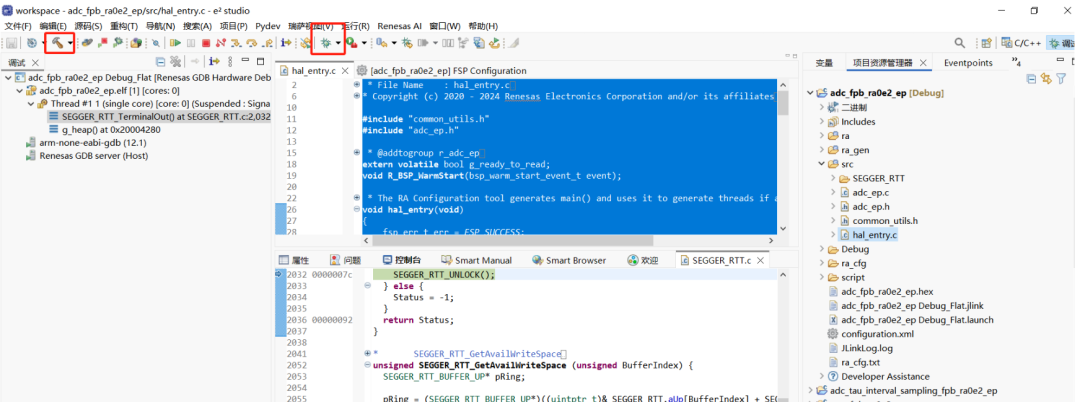

接下來，在e2 studio IDE中打開ADC例程項目（例如adc_fpb_ra0e2）。
編譯工程，確保沒有錯誤。
點擊
按鈕，將程序下載到 FPB-RA0E2 開發板并啟動調試會話。
程序啟動后會默認暫停在 main() 函數的入口處。點擊
按鈕（圖中紅框高亮的綠色三角箭頭），讓程序開始運行。
點擊可查看大圖
三
查看運行結果
第四步
啟動并配置J-Link RTT Viewer

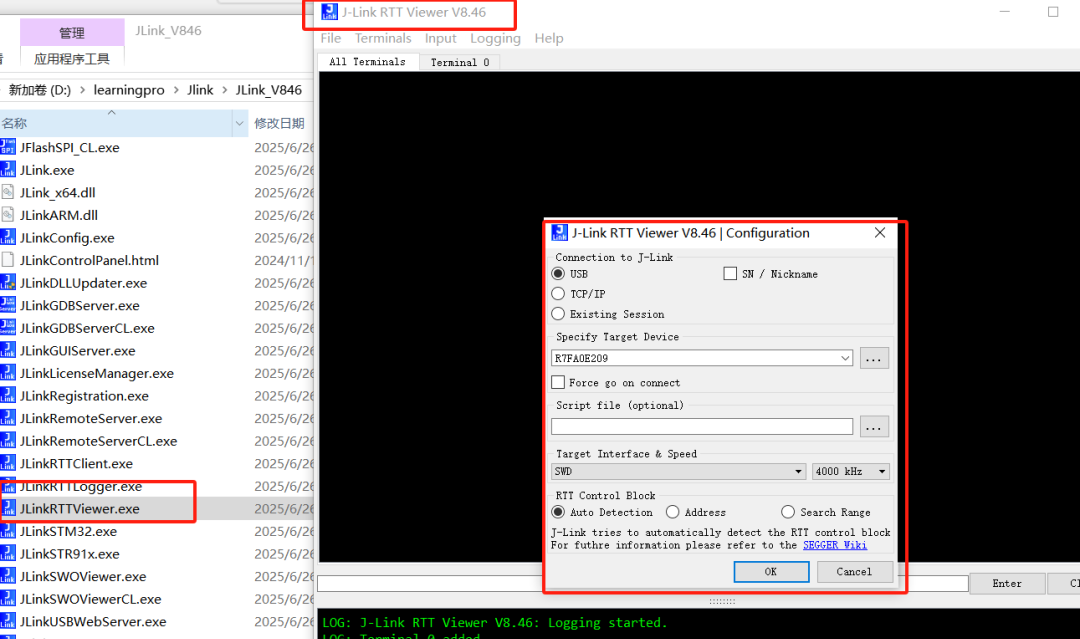

在程序已經在開發板上運行后，啟動RTT查看器。
打開J-Link軟件的安裝目錄，找到并雙擊運行JLinkRTTViewer.exe。
在彈出的配置窗口中（如圖中紅框所示），進行如下設置：
Specify Target Device：輸入或選擇您的目標芯片型號，例如RTFA0E209（RA0E2系列）。
Target Interface&Speed：保持默認的SWD和4000k Hz即可。
RTT Control Block：選擇Auto Detection，讓工具自動尋找RTT控制塊。
點擊"OK"按鈕。RTT Viewer會自動連接到正在運行的J-Link會話。
點擊可查看大圖
第五步

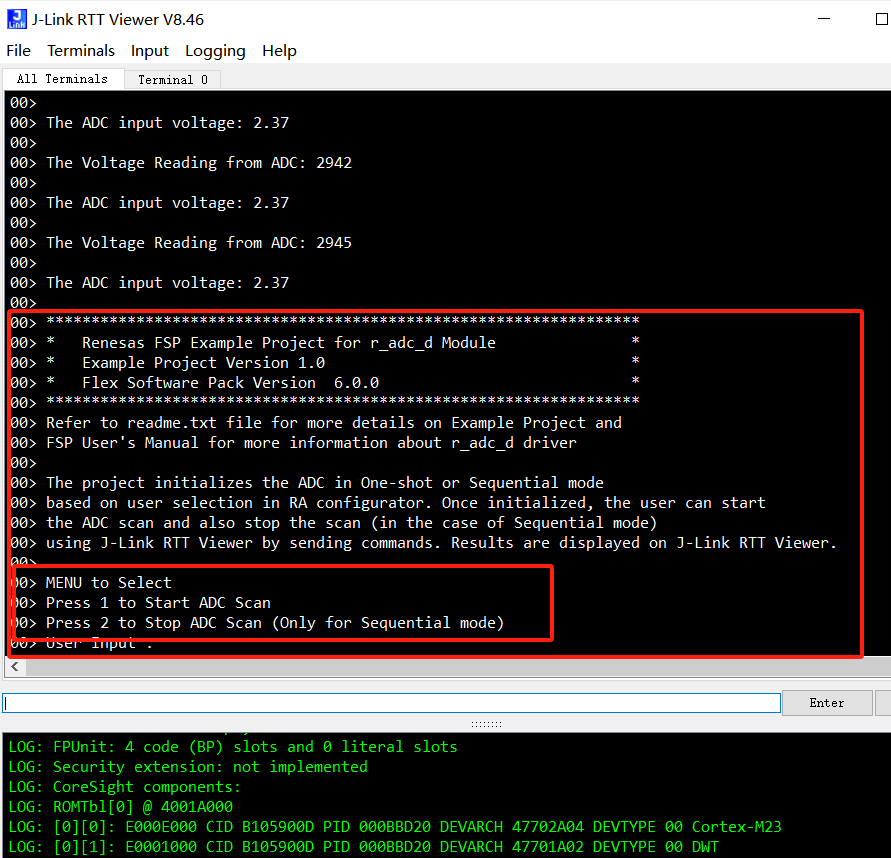

查看初始輸出信息
連接成功后，J-Link RTTViewer的終端窗口會立刻顯示出程序通過RTT發送過來的信息。如圖中紅框所示，程序首先打印了一個歡迎信息，介紹了項目詳情，并提供了一個交互菜單：
Press 1 to Start ADC Scan（按1開始ADC掃描）
Press 2 to Stop ADC Scan（按2停止ADC掃描）
這表明RTT通信已經成功建立，并且程序正在等待用戶輸入。
點擊可查看大圖
第六步
交互并查看實時ADC數據
現在，可以與程序進行交互了。
在RTT Viewer的輸入行中，輸入1并按回車鍵。
如圖中紅框所示，程序接收到指令后，會打印"ADC Started Scan"的提示。
隨后，程序開始連續進行ADC采樣，并將每次的原始計數值（如2372,2820）和轉換后的電壓值（如1.91V,2.27V）通過RTT實時打印出來。
通過以上步驟，成功地利用J-Link RTT Viewer工具，實現了與FPB-RA0E2開發板上運行程序的雙向通信，并直觀地觀測到了ADC模塊的實時運行數據，極大地提升了開發和調試效率。
點擊可查看大圖
如果你在安裝驅動、連接RTT、查看ADC數據時遇到問題，歡迎在評論區留言。下一篇繼續深入瑞薩RA系列ADC高階用法！
