【成員動態】總投資2億！河北碳化硅半導體裝備項目全速推進

近日，位于中國（河北）自由貿易試驗區正定片區的河北晶馳半導體材料裝備研發生產項目正加快施工進度，為區域經濟高質量發展注入新動能。

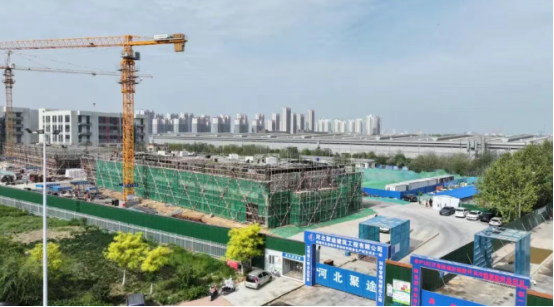

該項目總投資2億元，一期計劃建設2棟生產車間和1棟綜合樓。目前進度最快的2號生產車間正在進行一層頂模板支設和鋼筋綁扎，預計本月底一層封頂，1號生產車間和綜合樓同步推進建設，預計整個項目9月底施工完成，具備投產條件。

該項目建成后，將獨立研發、生產、制造碳化硅晶體生長和金剛石晶體生長及相關半導體材料設備，預計年營業收入2.2億元。

以碳化硅（SiC）等為代表的第三代化合物半導體材料，憑借高擊穿電場強度、高導熱率、高電子飽和速度及耐腐蝕等優異物理化學特性，成為制備高溫、高頻、抗輻射及大功率電子器件的核心基礎材料，在光電子與微電子領域應用空間持續拓展。當前行業正從技術驗證轉向規模化商用爆發期，產業技術加速迭代，材料良率提升、成本快速下探，進一步打開產業化空間。

隨著SiC產能快速擴張、8英寸產線建設提速以及下游新能源與AI算力需求持續釋放，化合物半導體行業市場規模保持高速增長，碳化硅襯底、外延、刻蝕、薄膜、清洗、量檢測等專用裝備需求同步快速攀升，成為半導體設備領域重要增量賽道。

金剛石以其優異的物理特性在工業、半導體、珠寶等領域有著廣泛應用。作為當前單質半導體材料中帶隙最寬的材料，金剛石兼具高擊穿電場、大飽和載流子速度、高載流子遷移率和低介電常數等卓越電學性質，更擁有自然界最高熱導率，是制備下一代高功率、高頻、高溫及低功率損耗電子器件的理想材料，被稱為第四代半導體材料。金剛石襯底材料市場正處于“技術突破-場景驗證-量產爬坡”的關鍵階段。

來源：正定發布

河北晶馳半導體材料裝備研發生產項目是正定縣招商選資重點項目，由河北晶馳機電有限公司投資建設。企業深耕半導體材料裝備這一“國之重器”領域，聚焦碳化硅、金剛石等寬禁帶半導體關鍵生長設備研發制造，全力突破國外技術壟斷，提升國內先進材料制造能力，實現核心設備進口替代。

企業聯合浙江大學、杭州電子科技大學等高校，與浙大科創中心共建實驗室，組建由中科院院士、浙大教授領銜的研發顧問團隊，已擁有18項核心專利。

在碳化硅領域，公司率先實現8-12英寸碳化硅單晶爐技術突破，設備批量交付頭部企業；6-8英寸長晶設備將襯底良率提升至92%，12英寸設備完成頭部企業交付與工藝驗證。在金剛石領域，成功產出2-6英寸半導體級單晶，填補國內技術空白。
