市面上的低功耗無線產品，大家常把注意力放在產品集成度、協議、功耗曲線、射頻指標上，然而項目的起點，往往是根據所做方案選擇合適供電范圍的芯片。年前就看到沁恒有一款比較有特點的低功耗藍牙SoC CH596。和一般的低功耗藍牙主控芯片區別可以用三點總結：1.5V單節電池供電 + 極簡BOM + 性能不縮水
傳統做法里，很多芯片最低工作電壓偏高，單節1.5V電池?zé)o法直供，只能加升壓到1.8V或3.3V。升壓器一上，外圍電感、電容、補償和EMI處理都跟著來，硬件復雜度、調試工作量、失效率風險同步增加。CH596能在1.5V體系下工作，很多場景可以省掉這條升壓鏈路。結果很直觀：器件更少、PCB更緊湊、故障點更少，開發節奏更快。
1.5V單節電池供電：
我知道的是Nordic和沁恒有這種低壓藍牙芯片，deepseek了一下，目前國內確實是只有WCH芯片支持單節電池供電。根據以往發文經驗，有特色的東西粉絲更愛看，特掏出2月份申請的demo來簡單體驗分享一下。
USB接上5V電源后，撥通供電開關，板子上的LDO會轉成1.5V給CH596供電（很人性化的demo，方便工程師用常規電壓供電去測試與開發），這樣手機可通過WCH官方提供的BLE調試助手軟件搜索到名稱為HID-Con的藍牙設備并可以正常連接。

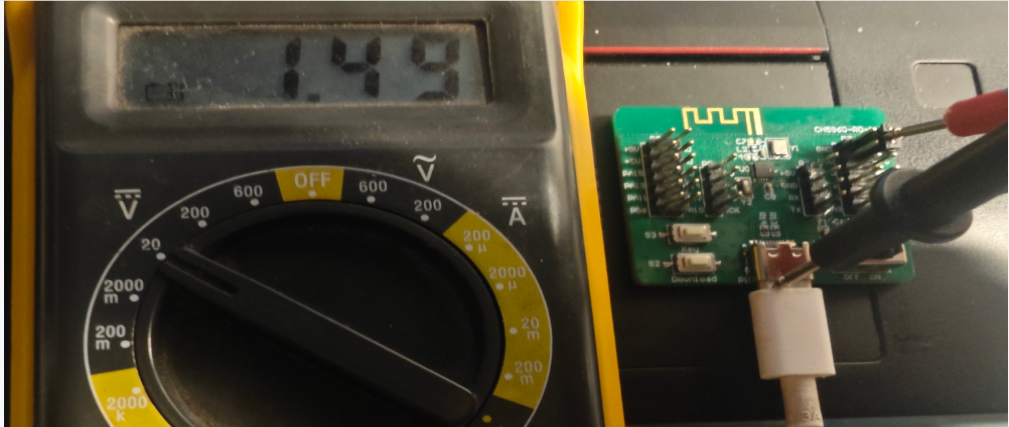

實測工作電壓

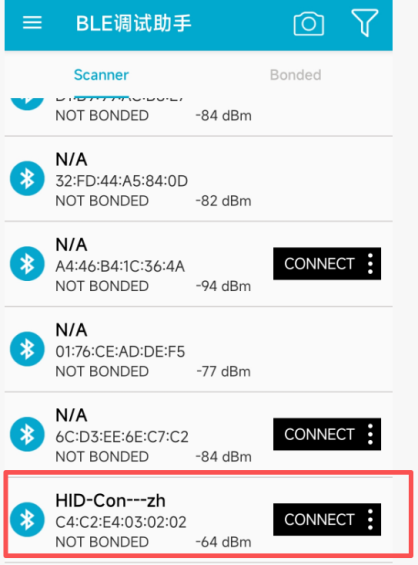

BLE調試助手連接
極簡BOM：

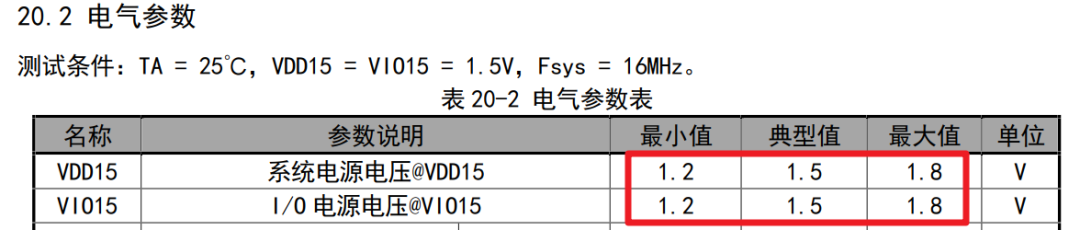

在智能穿戴、醫療貼片和微型傳感器等設計中，工程師們常常面臨一個“魚與熊掌”的困境：既想用單節1.5V紐扣電池實現極致小型化，又不得不為常規藍牙芯片外掛DCDC來滿足其 1.8V+的電壓門檻。1.2V-1.8V電源供電的CH596 輕松破局，獨特的低壓工藝，單節電池直驅，無需外圍電感，為便攜設備帶來了“減法”式革新。CH596采用QFN20封裝，3×3mm小體積，芯片內置可調節的晶振負載電容，外圍僅需晶振和退耦電容，為微型化、智能化的無線應用提供更緊湊、空間節省的解決方案。
但真實項目里，BOM成本只是其中一部分。加一顆DCDC，意味著多幾顆外圍、更多布局約束、更多EMC驗證時間、更多產測關注點。電源架構簡化后，省下的不只是幾毛錢器件錢，還包括研發時間、試產迭代次數和量產風險。對于出貨量大的產品，這些隱性成本往往比單顆芯片價差更關鍵。
性能不縮水：
用過沁恒產品的都只知道，他們家在RISC-V這塊做得風生水起，還有個自有品牌叫青稞RISC-V，年銷量已經過億顆了。他們家在調試這塊把傳統JTAG需要4根線，壓縮到1-2根線，在行業也是獨一份了，這么個鉆法，也難怪能把藍牙SoC做得像MCU一樣好用。
CH596用的就是上面說的青稞RISC-V內核，80MHz系統主頻下幾乎零等待運行，支持低功耗藍牙5.4和高性能2.4G雙模，支持ICP/ISP/IAP及OTA無線升級，還提供ADC、防水級觸摸按鍵、LED、旋轉編碼器接口等外設資源。當然了，外設豐富一直是WCH的特點。

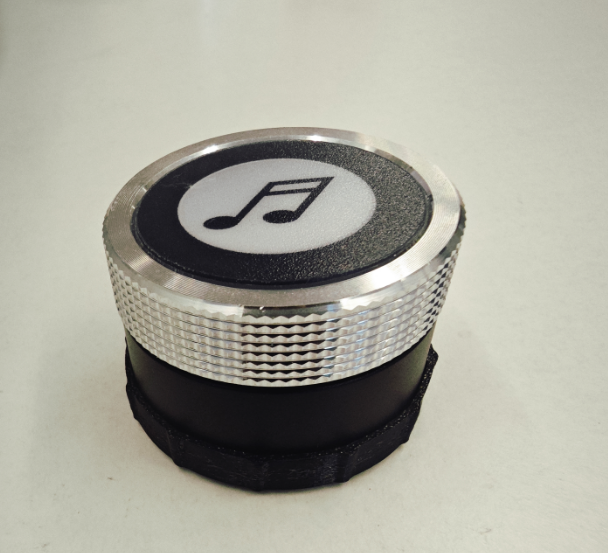

便攜式設備必然要考慮到芯片的功耗，功耗低才能保證產品有足夠長的續航時間。我們的新一代旋鈕可以升級成單電池供電了。

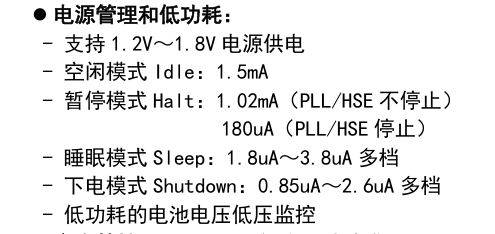

CH596的手冊功耗信息如下：

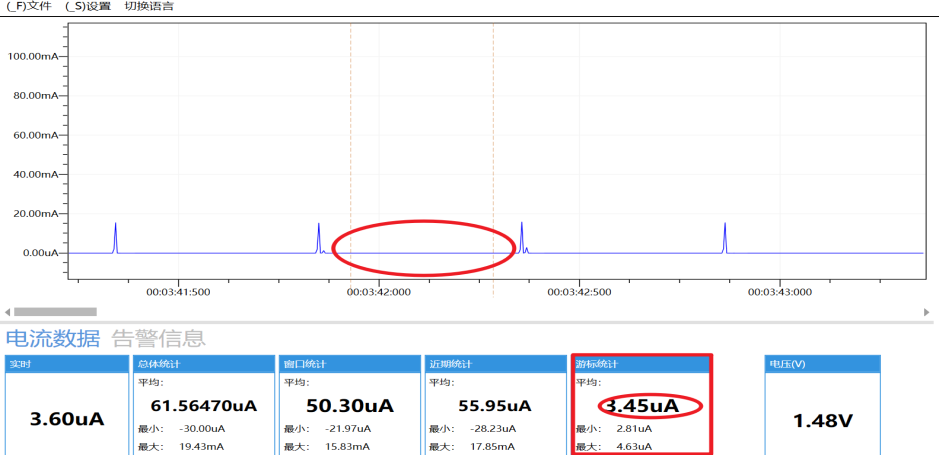

簡單測試了下CH596處于睡眠模式下功耗是3.45uA。

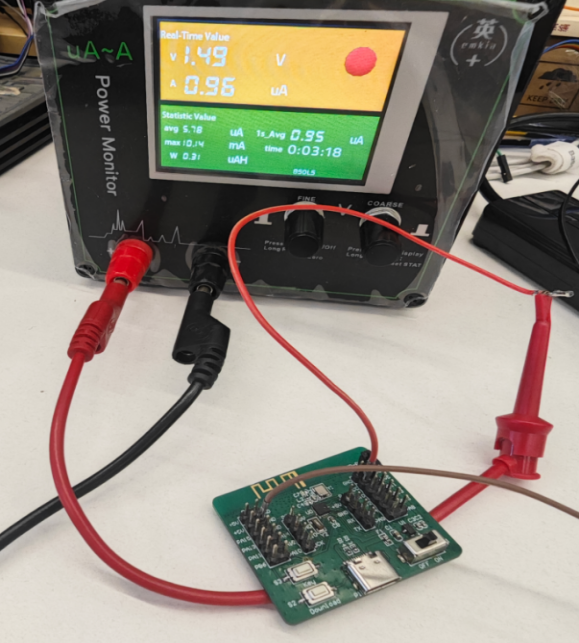

此外我還測試了Shutdown模式下功耗是0.96uA
最后，在方案設計時要考慮周全。CH596雖然支持1.5V，不等于整機所有器件都天然支持1.5V。真正落地時，必須看全BOM最低工作電壓，傳感器、存儲、LED驅動、馬達、接口芯片，只要有一個關鍵器件要求更高電壓，就需要加升壓或分軌供電。換句話說，CH596給了你“全1.5V系統”的可能性，但是否能做到，取決于你是否用低壓友好的系統選型思路。正確的方法是先做電壓兼容清單，再做低溫、低電量、射頻峰值電流下的壓降驗證。
