簡 介： 本文介紹了一種改進式峰值保持電路設計方案。傳統電磁傳感模塊采用47K電阻被動泄放方式，存在信號殘影和響應遲滯問題。新方案通過三個關鍵改進：1）去除泄放電阻，改用單片機IO口主動控制電荷泄放；2）選用低漏電NP0材質電容；3）采用更低壓降的肖特基二極管。實測表明，改進后的電路響應時間縮短至2個電磁周期（50微秒），噪聲水平降低至1.27%，同時解決了信號殘影問題。該設計特別適用于需要快速響應和精確測量的電磁傳感應用場景。
關鍵詞：電磁信號檢波，ADC，開漏
卓大，雖然我并不參加比賽，但是最近有同學向我求助，想讓我對他們的電磁傳感模塊進行微型化改進。以此契機，我順便研究了一下電磁傳感器部分的經典放大-檢波電路，并且有了一些新的思路，特來向你分享，并且希望可以對其他的參賽同學有參考作用。
??首先貼一下傳統的電路：?

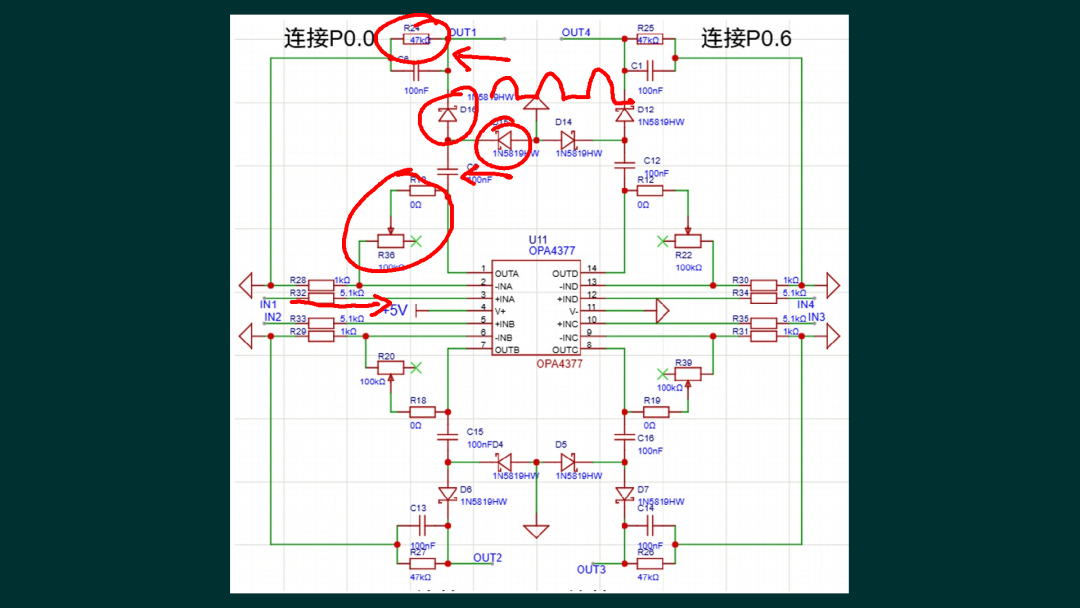

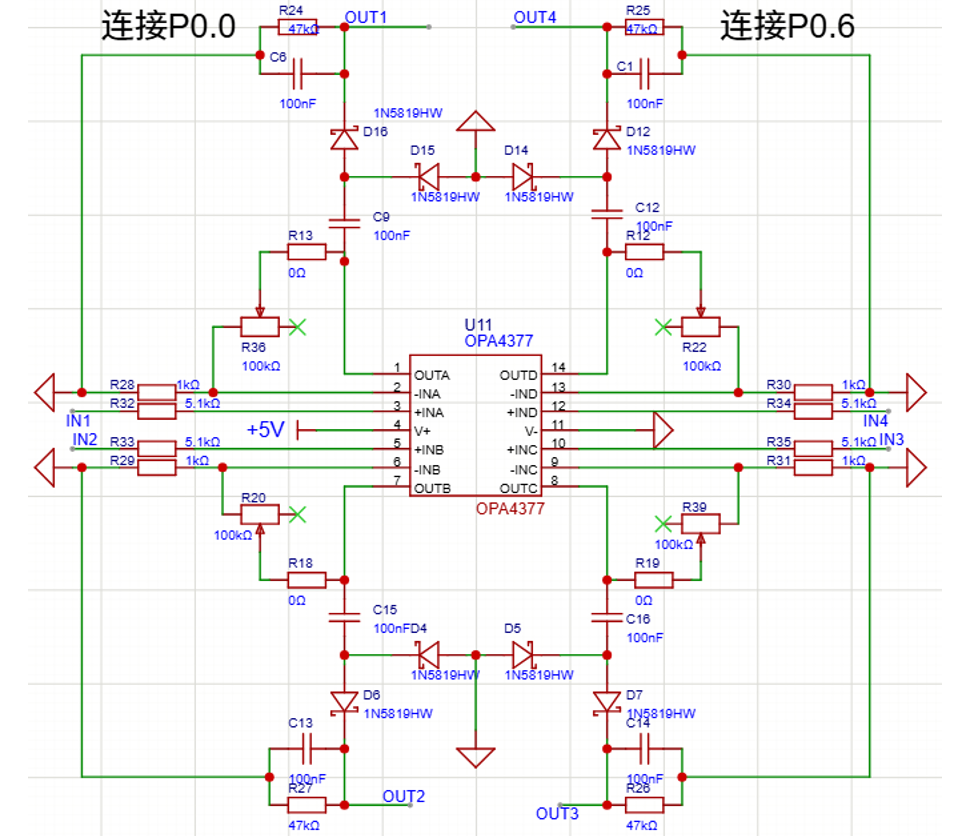

▲ 圖1.1 傳統經典電磁信號放大檢波電路??這個電路的原理就是，電磁信號經過LC諧振后，信號一端接地，一端經過運放進行可調的倍數放大 （由100K的可調電阻控制倍數），然后放大后的信號，通過一個100nF電容隔離直流分量，再通過一個二極管進行檢波，此時獲得到的就是半波信號 （負半周由另一個二極管對地泄放掉了），然后二極管因?yàn)閱蜗驅ǖ脑?，所以電荷?huì)積累在100nF的保持電容上，使其保持最大的電壓峰值，這樣就可以讀到正弦波的峰值了，同時47K的電阻作為泄放電阻，用于緩慢泄放這個電荷，使其峰值下降的時候也能跟隨。
??我針對這種結構稱作被動泄放方式，因?yàn)檫@里的泄放是不可控的，由47K電阻一直在泄放，這種方式下，當外部20Khz信號的峰峰值快速增大的時候，因?yàn)槭嵌O管直接充電，所以跟隨迅速，但是缺點也很明顯，信號快速下降的時候，此時只能由47K電阻進行泄放。導致這個信號其實是有一個遲滯的，我管這個叫做“信號殘影”。
??針對這個問題，我對此做了一些小小的改動：?

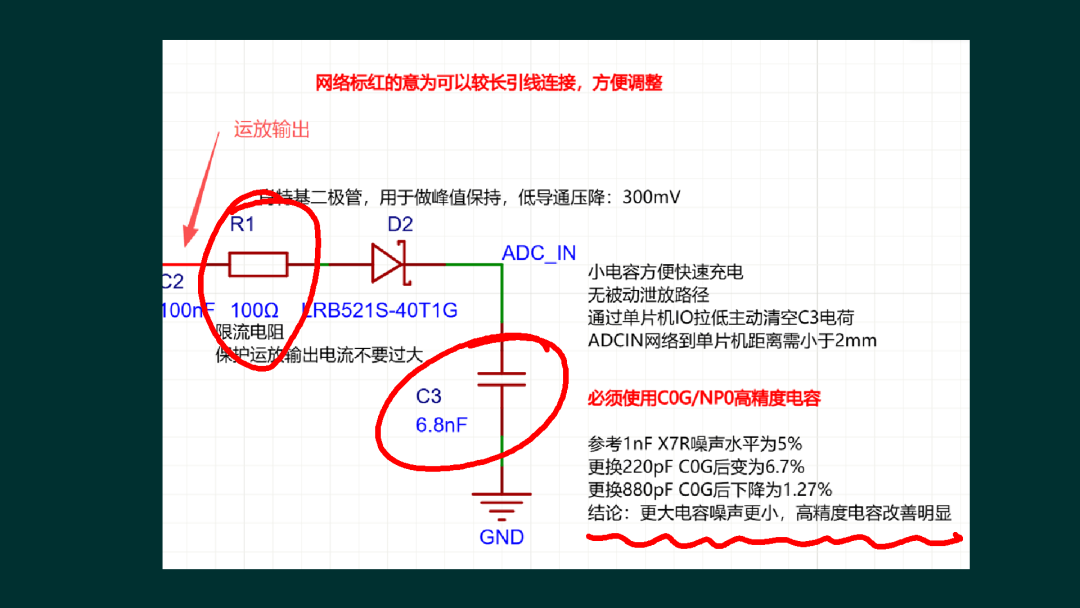

??這張圖中，我去除了被動泄放電阻，那么電荷從哪里走呢？?我選擇將單片機對應讀取ADC的I/O口設置為開漏輸出，這樣輸出1的時候單片機為高阻狀態，可以讀ADC，輸出0的時候?yàn)閺?qiáng)推挽到地，可以快速清空這個C3保持電容上的電荷。同時也巧妙利用的I/O的本身特性，無需額外驅動電路，僅靠軟件控制I/O狀態切換即可實現電荷的精準控制。

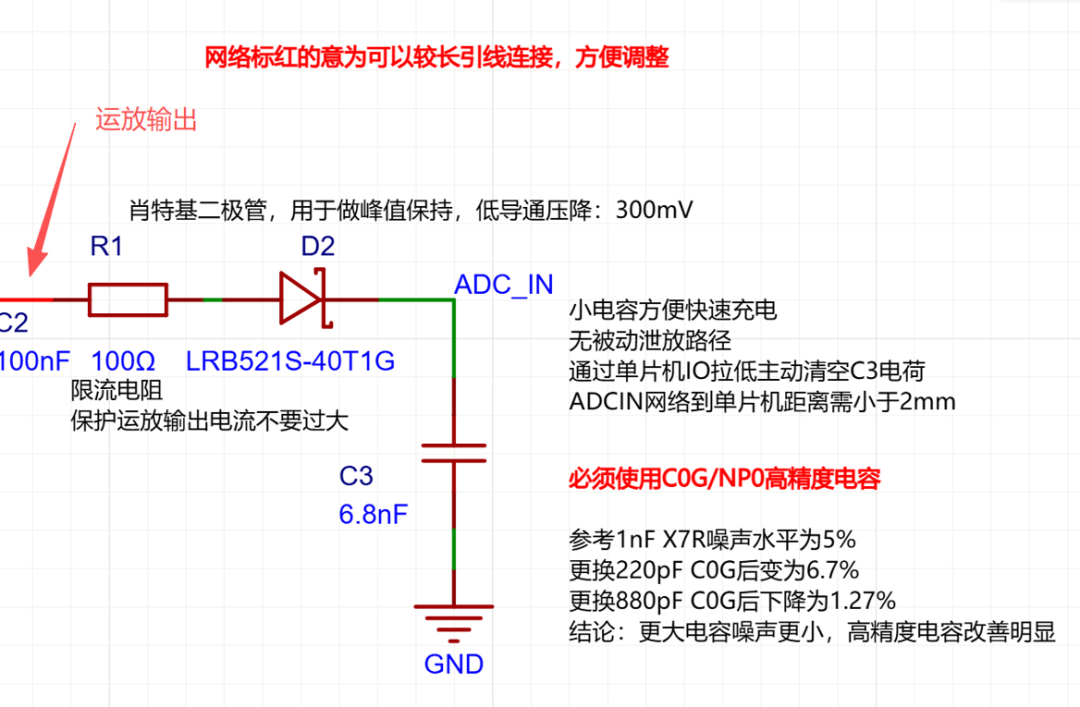

▲ 圖1.2 改進后的電路
??這里是有一個好處的，因?yàn)椴磺蹇盏那闆r下，這個保持電容上的電荷無處泄放，所以會一直保持在一個很穩定的水平，具有很高的抗干擾和穩定性。且主動清空以后，電荷又是從0開始累計的，所以信號殘影也被消除掉了。

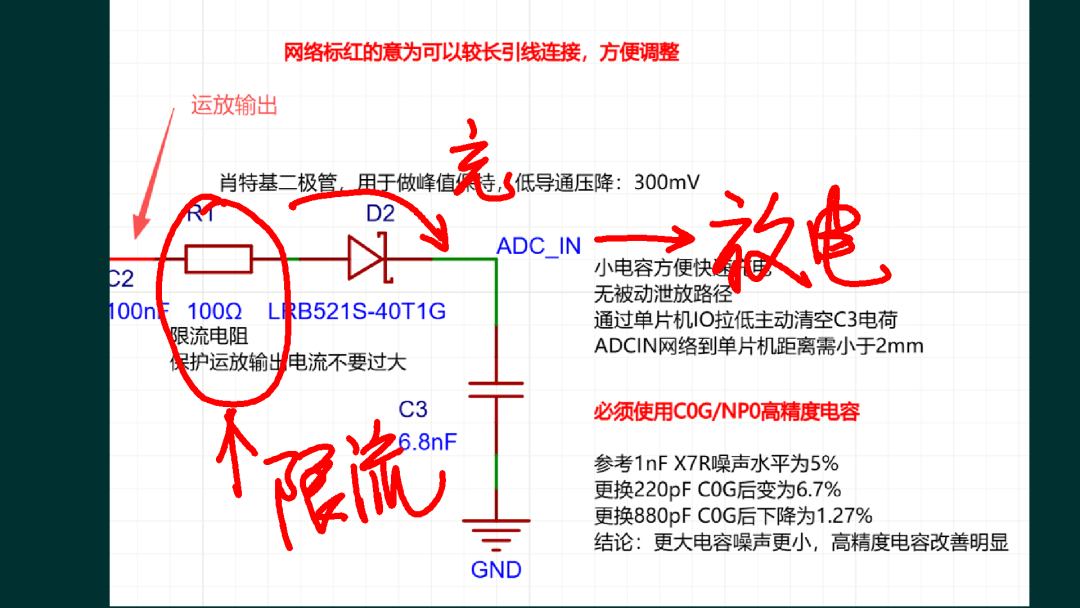

??這里我將肖特基二極管換成了一個更小壓降的，這樣可以更靈敏的探測低信號的電壓。前面的100R電阻，主要的作用是防止I/O拉低的時候，因?yàn)楹投O管形成通路，對運放的輸出造成過大電流負擔。從而保護運放輸出級不被反向灌流損壞； 而C3電容則改用低漏電的NP0材質，進一步抑制溫漂與漏電流對峰值保持精度的影響。

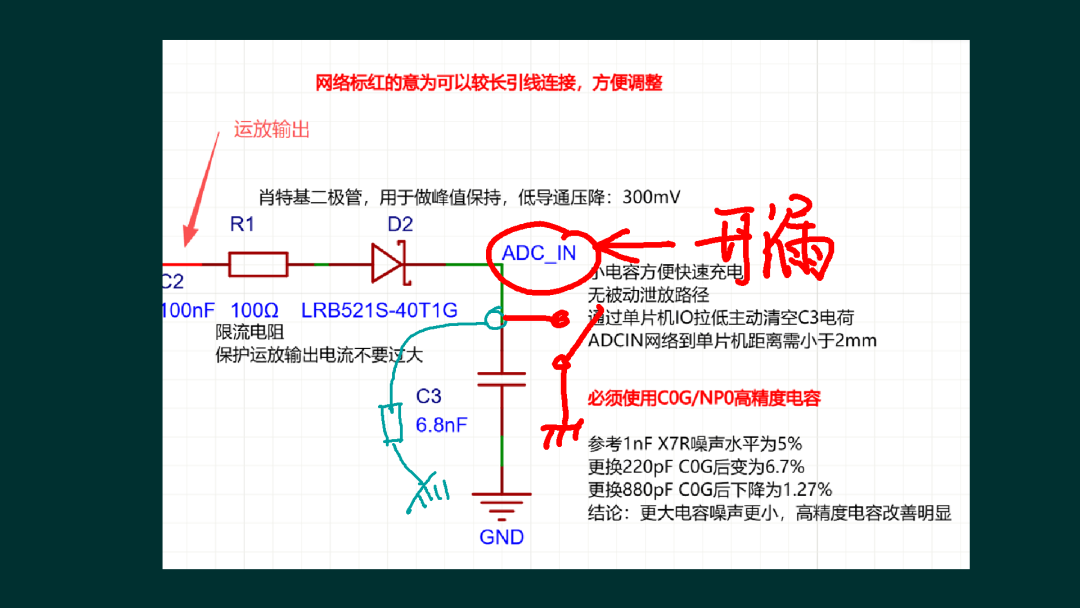

??同時，我還針對這個電路實際進行了打板測試，對應的結論也在圖上，噪聲水平與保持電容的大小和材質都呈正相關，使用NP0/C0G材質的電容可以非常明顯的降低電路的噪聲水平。同時，之前的經典電路中使用了100nF的電容，我這里卻只使用了6.8nF的電容，一個是NP0下不好找到那么大的電容，第二個是I/O口推挽下能走過的電流也有限，不能使用太大的電容對地放電，否則流過單片機的電流會過大，有概率損壞I/O口。

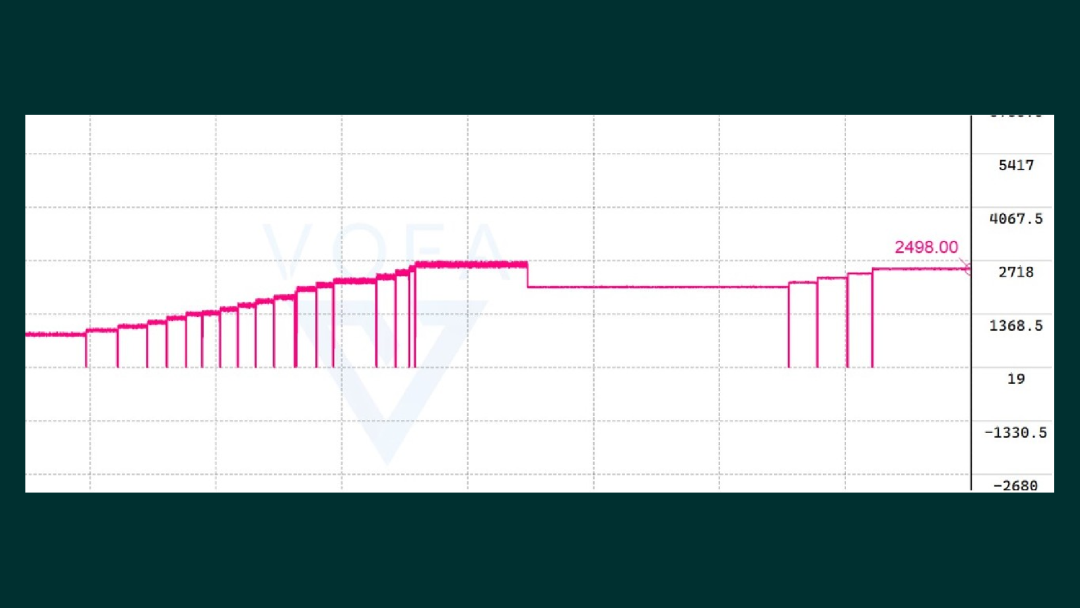

??這里再貼一下我實際測試的圖片，這個是由一個便攜示波器產生的20Khz信號直接輸入，然后調整這個信號的大小來進行捕獲測試。可以看到，這個示波器使用的其實是一個模擬開關來做的電壓切換，因?yàn)槠淝袚Q的時候可以明顯讀到0 （全斷開狀態），這個也側面證明了這個主動泄放方案的響應速度之迅速。上圖的左側就是一個較小的NP0電容，右邊是一個較大值的NP0電容，可以看到更大的電容明顯具有更低的噪聲水平，在880pF的NP0下，噪聲水平就已經可以降低到1.27%了，且電路可以在2個電磁周期內進行峰值采樣，響應十分迅捷。

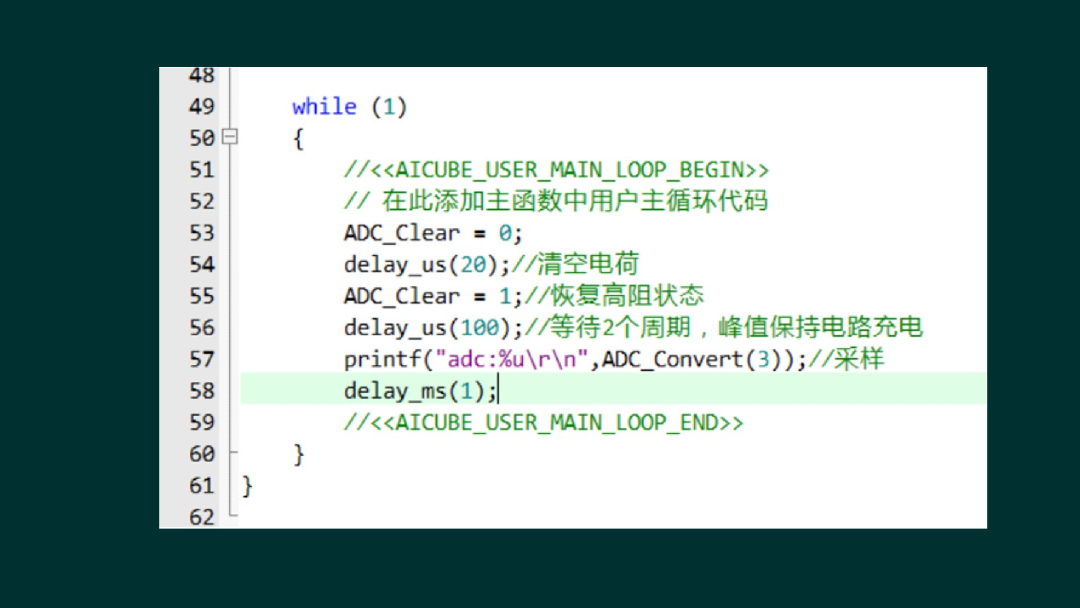

??這里給出我的實際測試代碼，ADC_Clear其實就是#define到了對應的IO口，拉低一段時間清空電荷，然后拉高并等待兩個周期的峰值，再進行采樣，既可以看到上面波形圖中的讀數了。—整個過程僅需不到50微秒，比傳統47K電組放電更加迅速。
