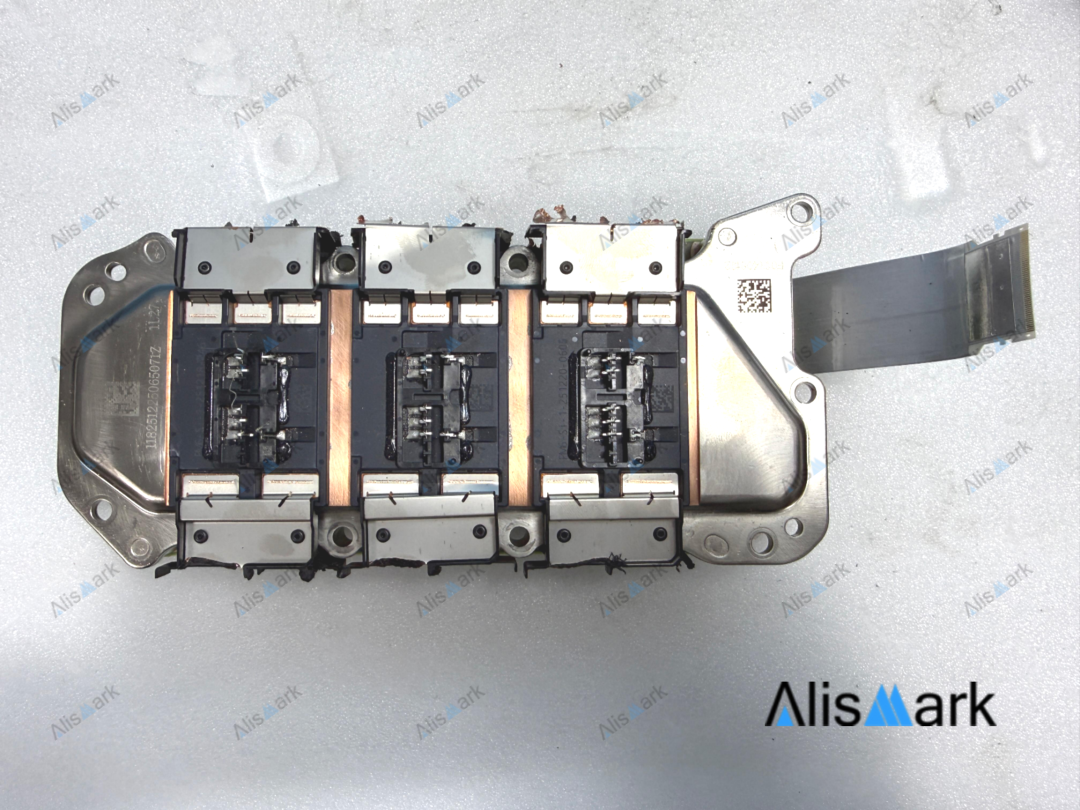

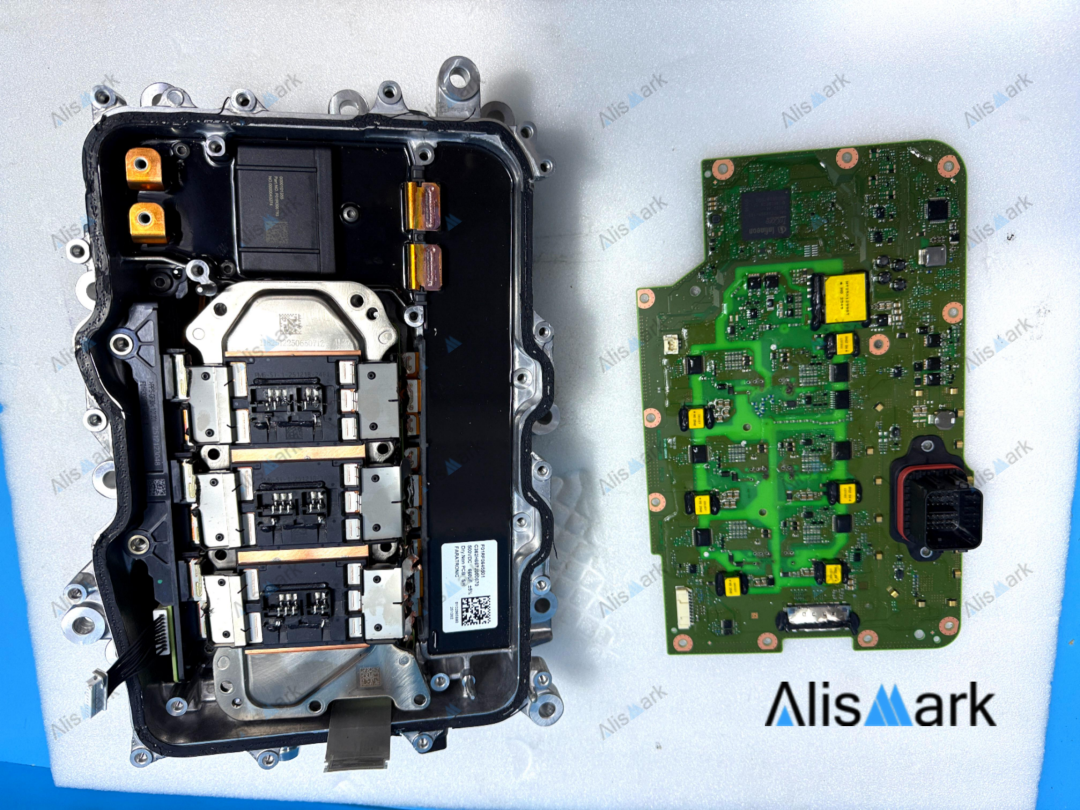

PM6功率模塊是由博世和聯合電子協同開發與生產的全球統一平臺。這意味著雙方在技術、工藝和設備上實現了全面同步，確保了全球供應的同質同優。它是聯合電子第五代逆變器的核心配套方案，也廣泛適用于主驅、輔驅及超級動力域控單元等多種場景。

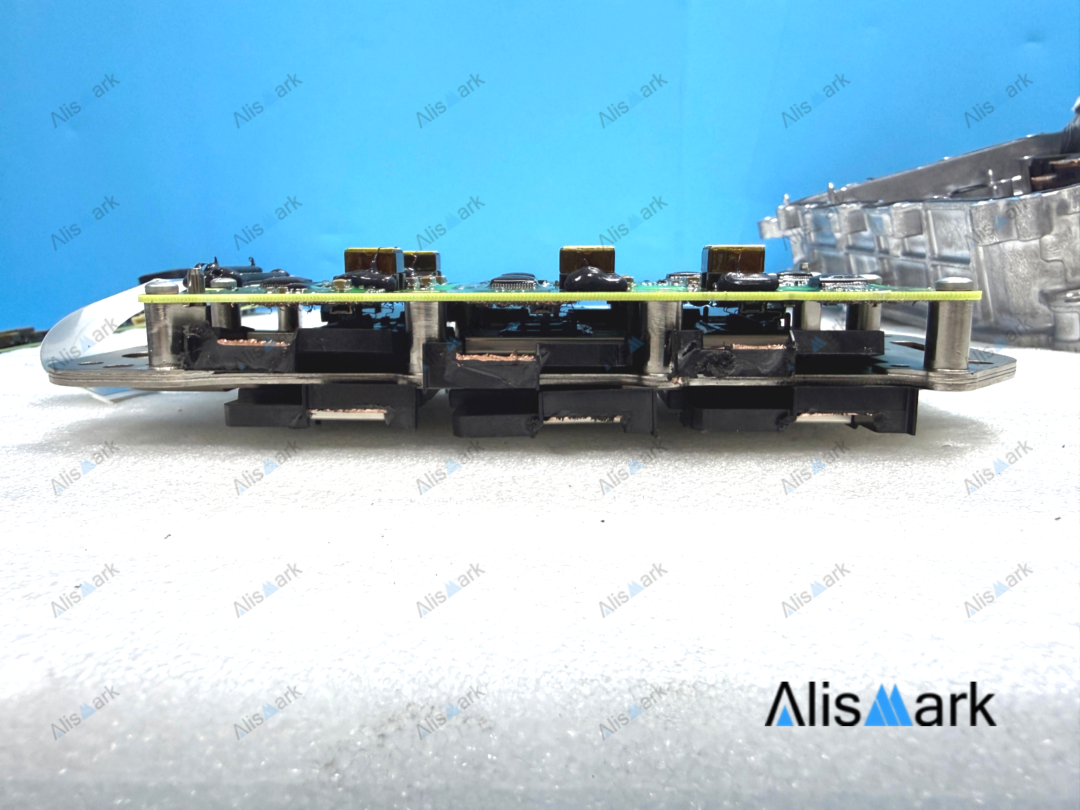

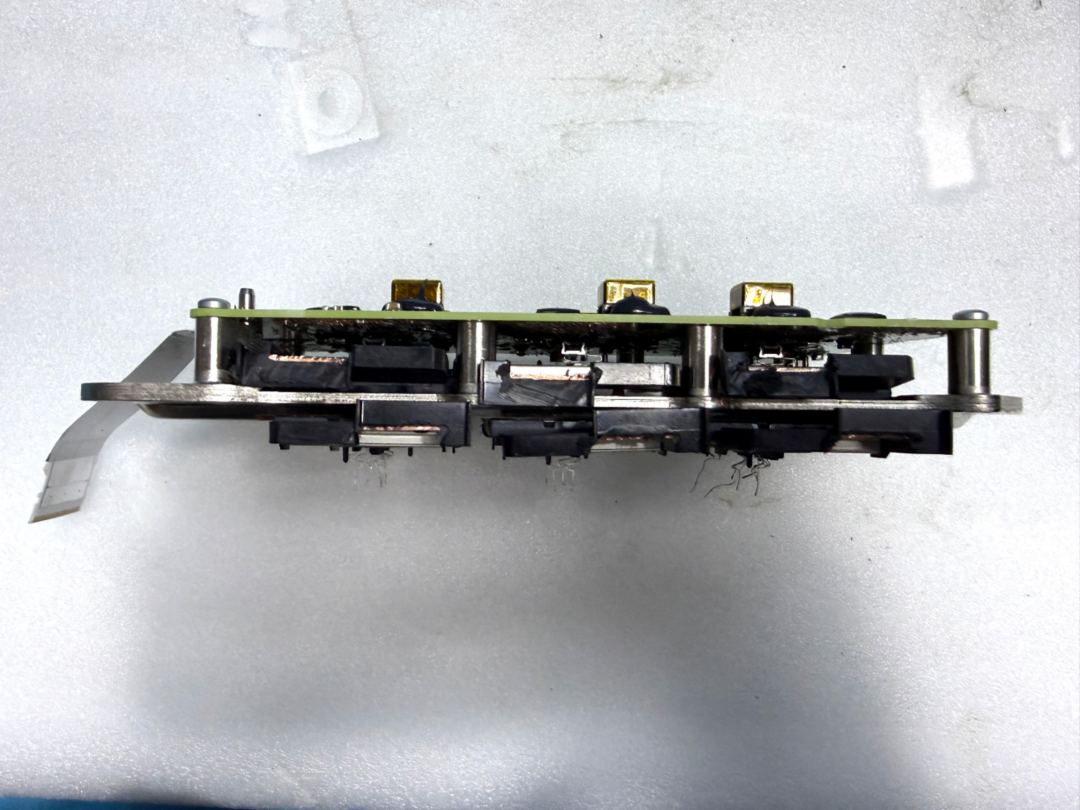

PM6模塊內部采用“三明治”夾心結構，實現上下雙面同時散熱：
結構組成：芯片上下兩側均設有散熱路徑，搭配熱膨脹系數（CTE）匹配的間隔件材料，形成穩健的散熱通道。
核心價值：相比傳統單面散熱方案，雙面冷卻可顯著降低模塊整體熱阻，使芯片結溫更低、允許輸出的電流更大。
2.2 支撐工藝：雙面銀燒結技術
雙面冷卻的實現離不開先進的互連工藝。PM6采用了雙面銀燒結技術：
工藝特點：芯片的上下兩面均通過銀燒結材料連接，而非傳統焊料或鋁線綁定。
三重優勢：
熱性能：銀燒結層導熱能力遠超傳統焊料，大幅提升熱量從芯片向雙面散熱器傳導的效率。
電氣性能：無鋁鍵合的銀連接降低了主電流路徑電阻與寄生參數。
可靠性：銀燒結連接提供更強的熱-機械魯棒性，大幅提升模塊使用壽命。
2.3. 散熱器兼容與系統集成

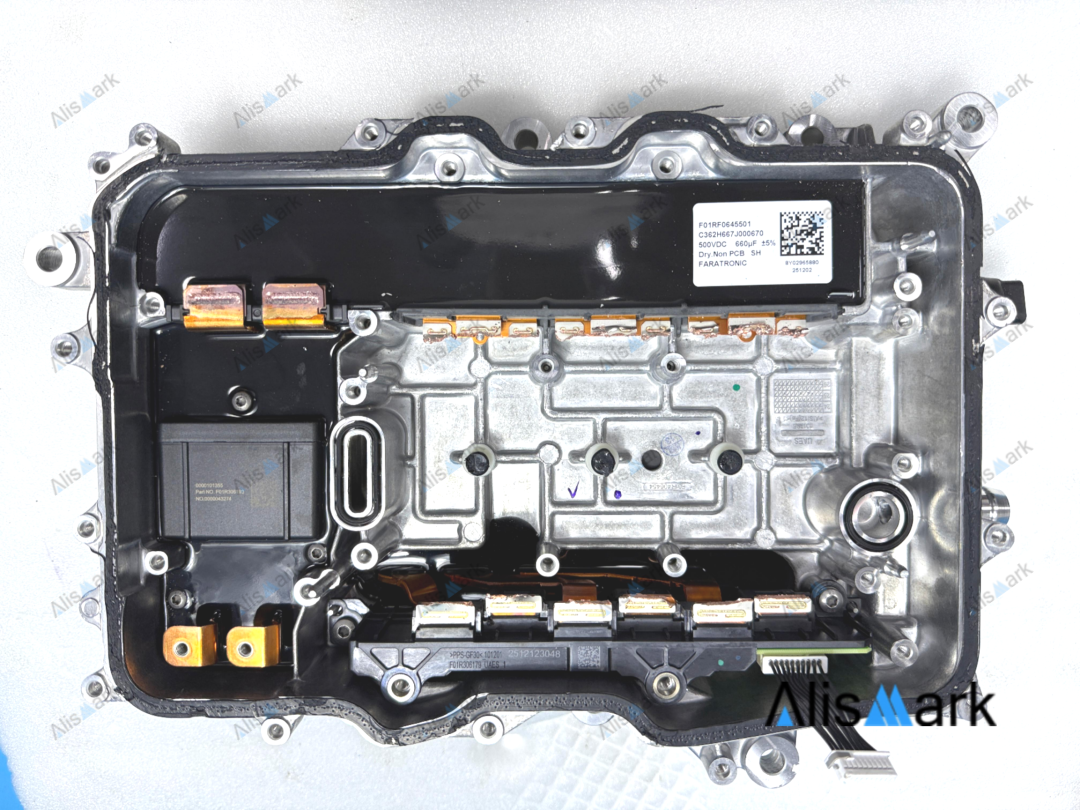

在系統應用層面，PM6的雙面冷卻架構支持靈活的散熱器設計選項：
可匹配封閉式鋁制散熱器或開放式散熱器，支持定制化需求。
結合上一輪提到的水冷板設計，PM6在整機中的熱管理能力是其實現高功率密度（3.5 kW/kg）的關鍵支撐。
3 應用數據與效率
搭載PM6模塊的聯合電子新一代電驅動系統在性能上有具體數據支撐：
峰值功率：200 kW。
輪端峰值扭矩：4150 Nm。
CLTC工況效率：達到了92.8%。這一高效率數據反映了功率模塊與電機控制算法的良好配合。
功率密度：系統功率密度為3.5 kW/kg。
真實的聯合電子PM6功率模塊技術，代表了博世全球技術平臺與聯合電子本地化工程能力的深度結合。它不僅在CLTC工況效率（92.8%）和功率密度（3.5 kW/kg）等硬指標上表現優異，更關鍵的是通過接口兼容HPD設計，為主機廠提供了靈活的替代方案，同時通過全球統一的產線標準保證了供應鏈的穩定性。
