清華大學&聯想：兩相浸沒式液冷集成VC的一體化散熱器

01

背景

隨著算力需求持續攀升，下一代高功率芯片的熱管理已成為制約性能與可靠性的核心瓶頸。傳統風冷、單相液冷等方案難以滿足千瓦級芯片的散熱需求，兩相浸沒式冷卻（TPIC） 憑借被動池沸騰、高換熱效率、低運行能耗等優勢，成為數據中心與高性能計算的主流下一代散熱方案。

然而，該技術在實際落地中仍面臨多重挑戰：芯片直接浸沒時沸騰效率低、高功率下溫度均勻性差、熱點溫度易突破 70℃安全閾值；現有強化散熱結構多聚焦于宏觀面積拓展或微納核心改性，缺乏多尺度協同設計；同時，商用冷卻液性能與成本難以兼顧，垂直安裝場景下的熱梯度問題突出。更關鍵的是，針對 “均熱板 + 強化散熱器” 一體化、同時解決熱點抑制與溫度均勻性的系統性研究尚未完善。

02

成果掠影

近日，清華大學曹炳陽、李斌團隊攜手聯想郝京陽團隊提出一種集成式多尺度結構散熱器，將均熱板均熱功能與多尺度表面強化沸騰相結合，為兩相浸沒式冷卻在高功率芯片上的工程化應用提供了全新解決方案。本研究面向下一代大功率芯片兩相浸沒式冷卻的溫度均勻性差、高負荷下殼溫易超標的關鍵問題，提出一種集成均熱板的一體化多尺度結構散熱器，通過宏觀柱翅陣列、微觀鋸齒結構與納米石墨烯涂層協同強化沸騰傳熱，并結合均熱板高效均熱特性，顯著改善芯片熱擴散與溫度分布均勻性。實驗結果表明，在 600 W 功率負荷下，該散熱器可將芯片最高殼溫穩定控制在 65 ℃以下，系統熱阻低于 0.026 ℃/W，芯片最大溫差由 14.3 ℃降至 3.8 ℃，均勻性提升 75%，平均殼溫降低 22.1%，平均熱阻降低 6.4%，綜合性能優于現有同類方案；數據外推顯示其可滿足千瓦級芯片散熱需求。該方案工藝可量產、適配低成本氟化冷卻液，能直接替代傳統風冷方案，為下一代高密度計算系統與數據中心高效低碳熱管理提供了可行技術路徑。

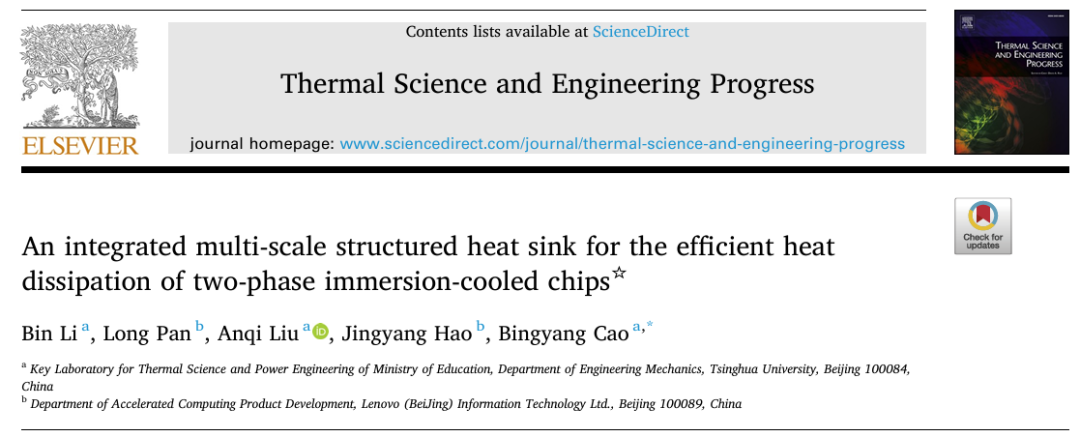

研究成果以“An integrated multi-scale structured heat sink for the efficient heat dissipation of two-phase immersion-cooled chips，發表于《Thermal Science and Engineering Progress》期刊。

03

圖文導讀

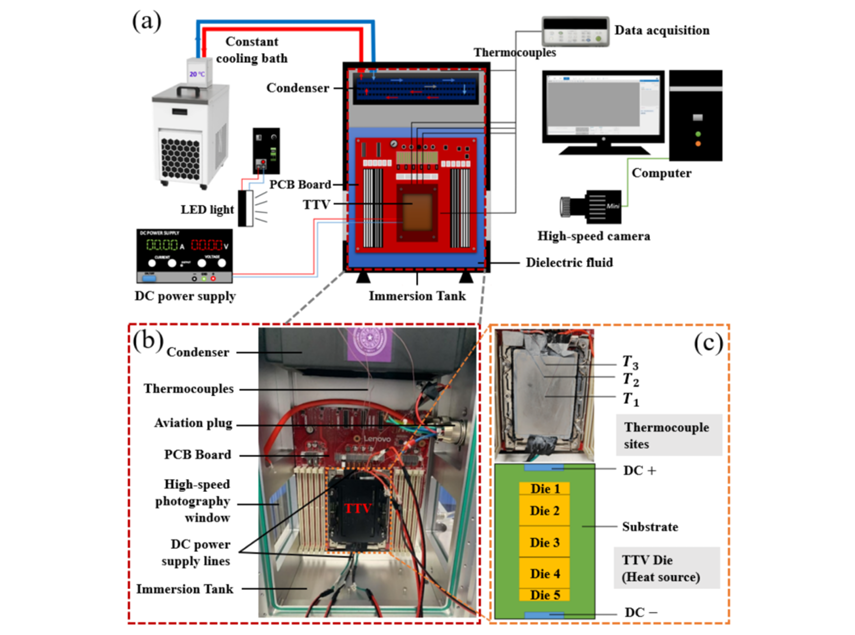

圖 1 兩相浸沒式冷卻實驗系統示意圖與實物圖。

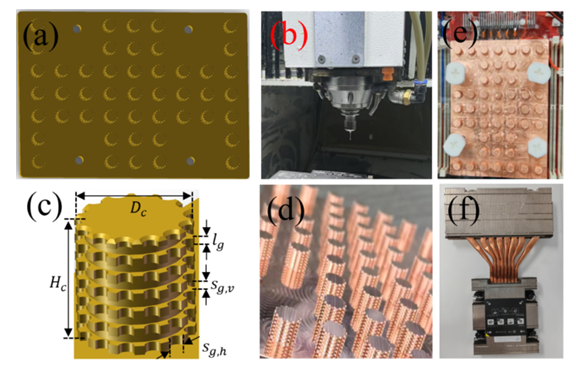

圖 2 兩相浸沒式散熱器結構設計與加工實物圖。

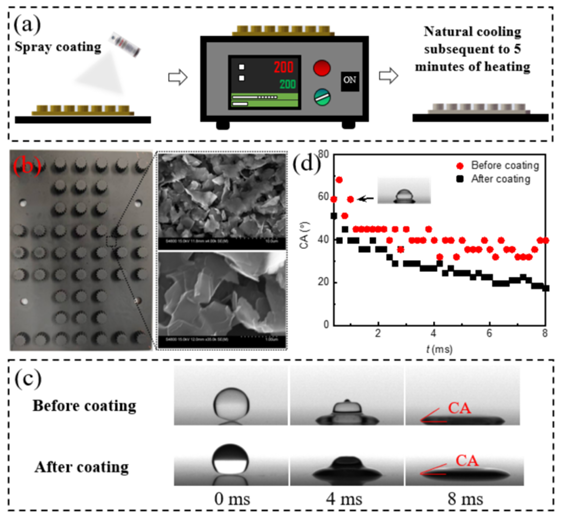

圖 3 微納強化沸騰表面制備與表征圖。

圖 4 不同芯片熱源的電壓與電流供電條件圖。

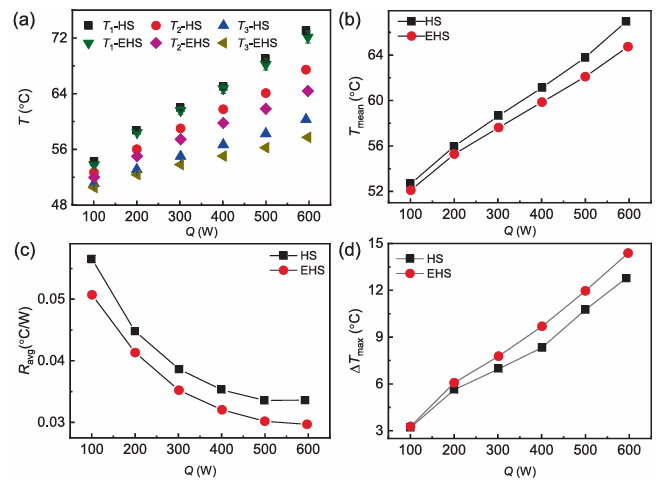

圖 5 涂層前后散熱器熱性能對比測試結果圖。

圖 6 復合結構表面氣泡生長與脫離可視化分析圖。

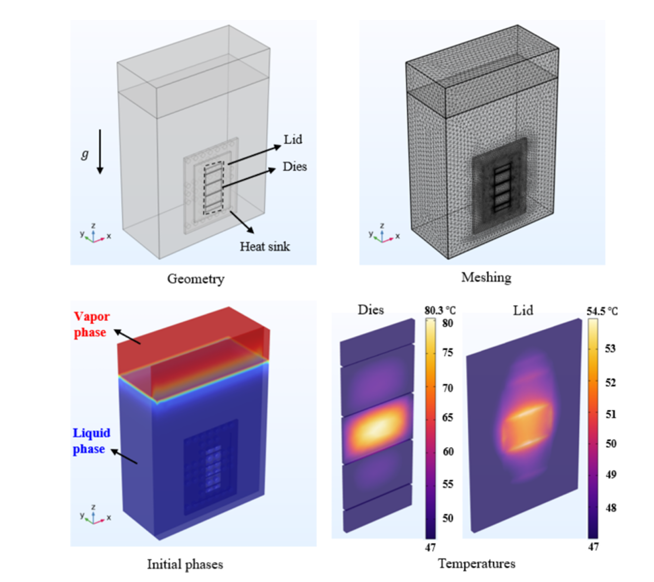

圖 7 數值模擬得到的芯片與封裝蓋板溫度分布圖。

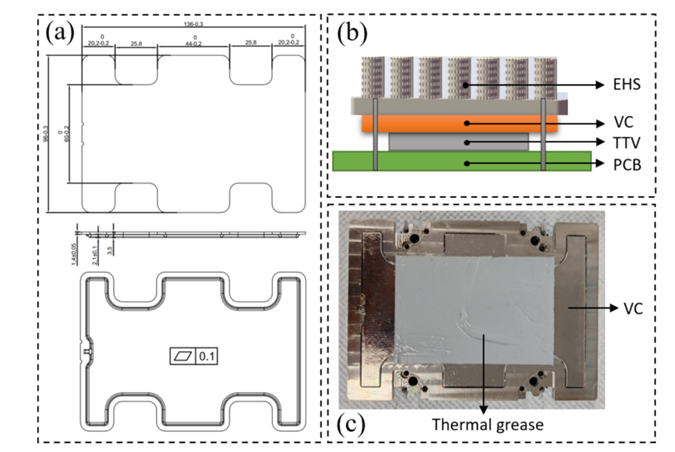

圖 8 集成均熱板解決大溫差與散熱問題設計圖。

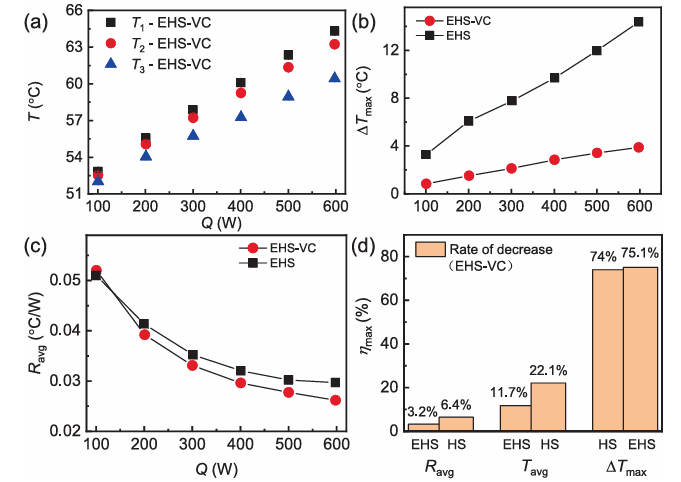

圖 9 集成均熱板后熱性能提升對比結果圖。

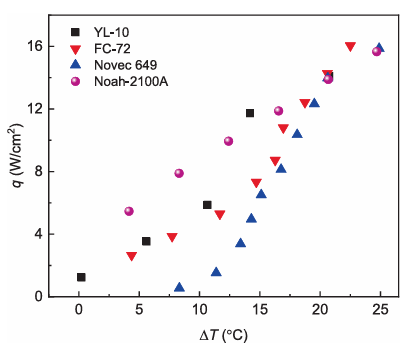

圖 10 本文與參考文獻沸騰曲線對比圖。

圖 11 集成均熱板散熱器平均溫度數據擬合圖。

來源：https://doi.org/10.1016/j.tsep.2026.104495
