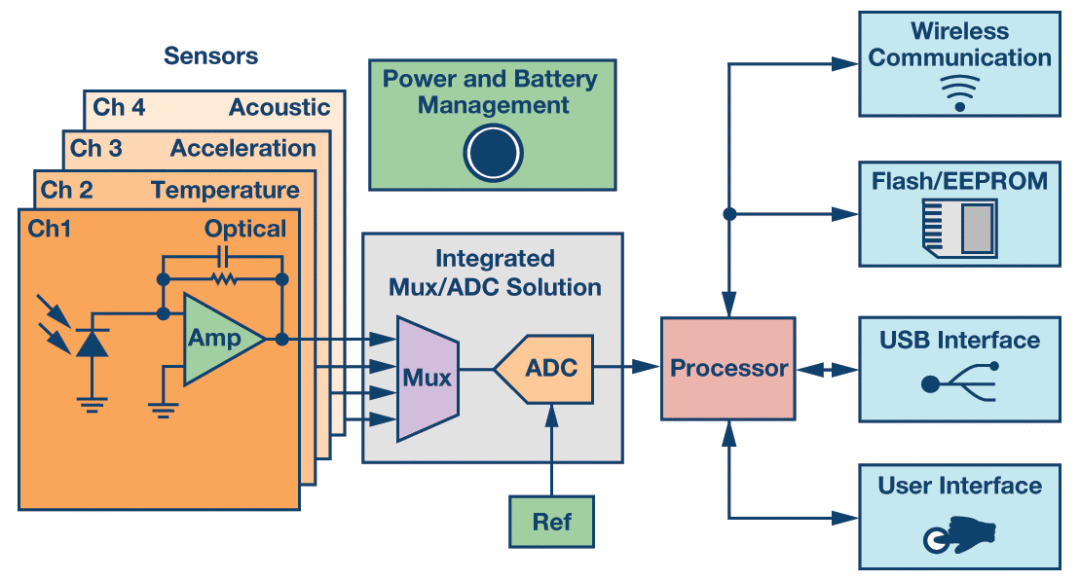

工業、儀器儀表、光通信和醫療保健行業有越來越多的應用開始使用多通道數據采集系統,導致印刷電路板 (PCB) 密度和熱功耗方面的挑戰進一步加大。這些應用對高通道密度的需求,推動了高通道數、低功耗、小尺寸集成數據采集解決方案的發展,還要求精密測量、可靠性、經濟性和便攜性。系統設計人員在性能、熱穩定性和PCB密度之間進行取舍以維持較佳平衡,并且被迫不斷尋找創新方式來解決這些挑戰,同時要將總物料 (BOM) 成本降低較低。

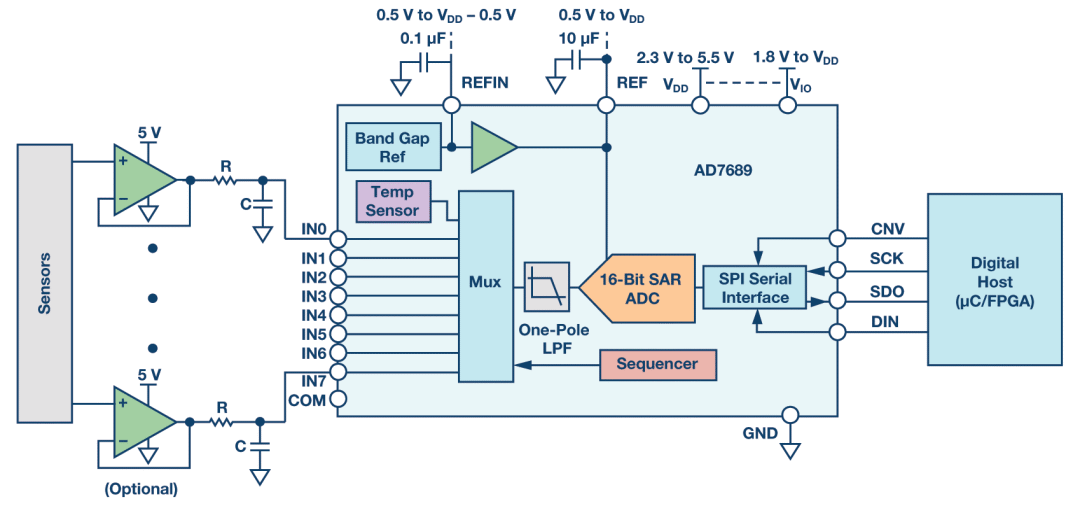

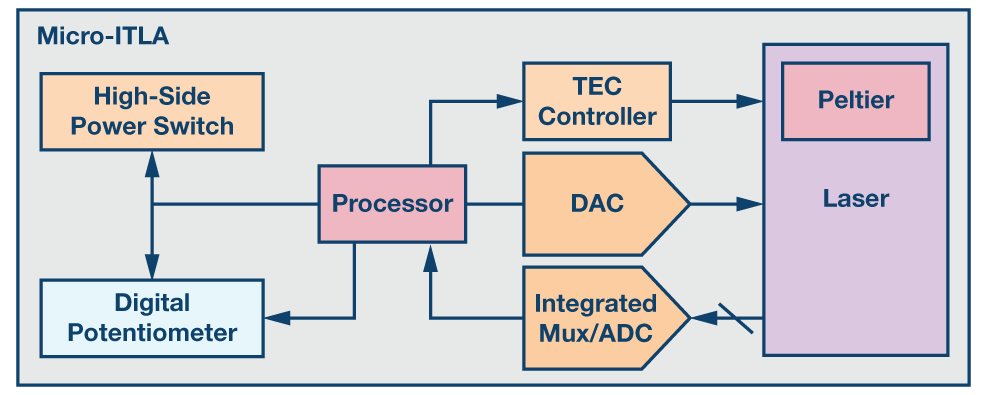

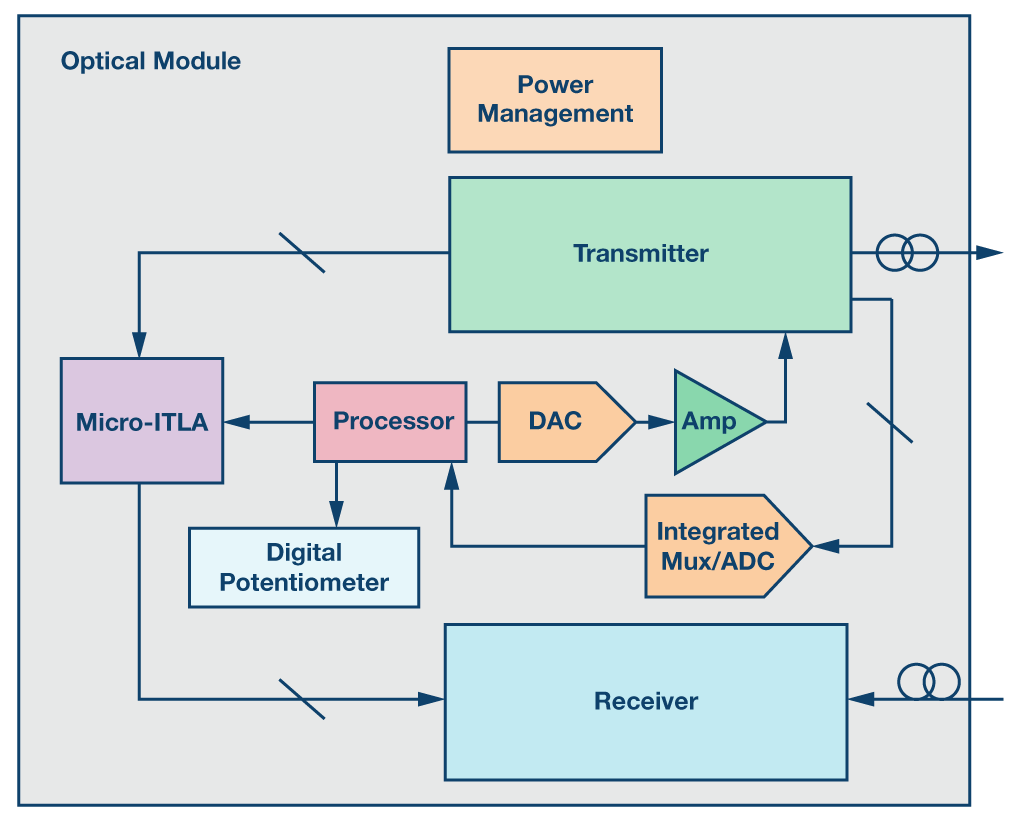

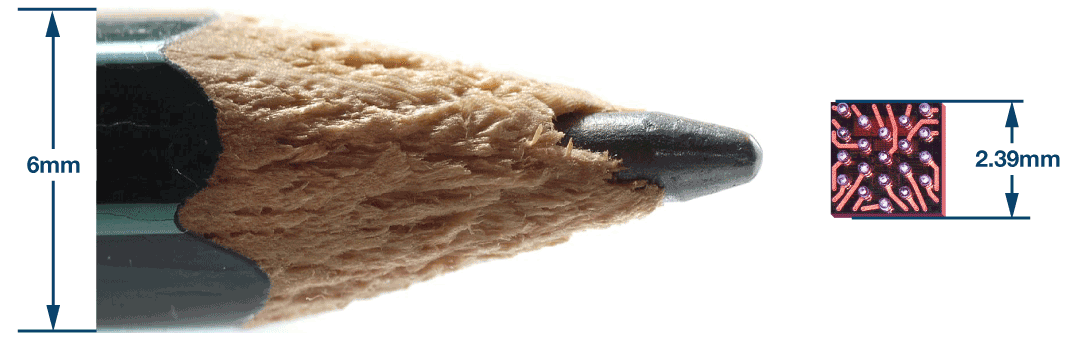

下一代插接式光收發器模塊和其他便攜式系統需要高效率、小尺寸、低成本數據采集系統。AD7682/AD7689提供業界較領先的集成度和精密性能,支持廣泛的傳感器接口,設計人員利用這些器件不僅能滿足苛刻的用戶要求,還能實現系統的差異化。這種高效率集成ADC解決方案能夠應對空間受限應用的高電路密度和熱功耗挑戰,與現有LFCSP和競爭產品相比可節省60%以上的空間,對高低采樣速率應用都很合適。
