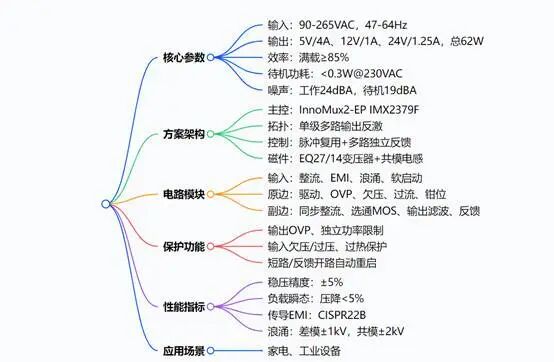

開發板外觀與方案簡介

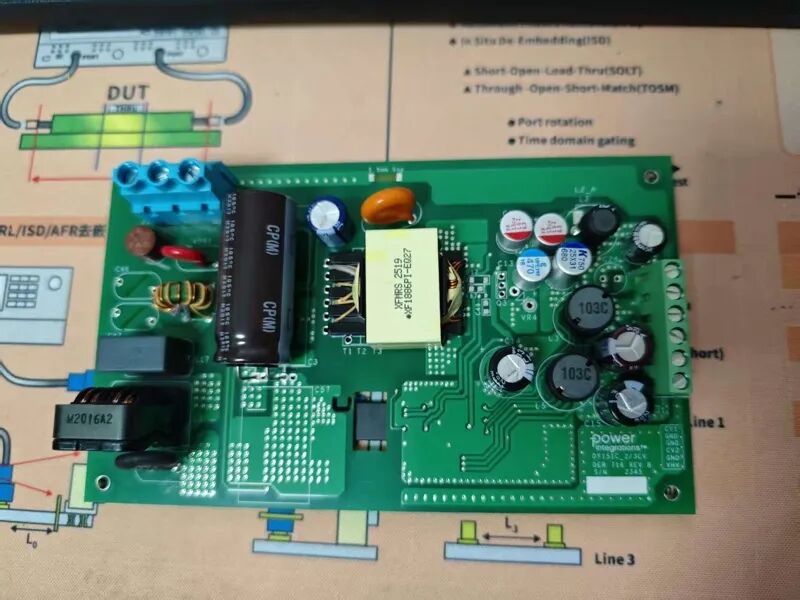

板卡實物圖片如下
1. 板卡外觀
層數：雙面PCB，PCB copper thickness is 2 oz
主控：基于InnoMux? 2-EP IMX2379F芯片
拓撲：單級多路復用反激（Multiplexed Flyback）
關鍵器件：EQ27/14 變壓器、同步整流 MOS、三路選擇開關管、EMI 濾波網絡
布局清晰，原副邊安規間距充足
三路輸出均配Π 型 LC 濾波，保證低紋波
無外置散熱片，靠大面積鋪銅散熱
2. 核心參數
輸入電壓 90–265VAC，2/3 線輸入
輸入頻率 47–64Hz
輸出 1（CV1） 5V±5%/4A，紋波≤150mV
輸出 2（CV2） 12V±5%/1A，紋波≤360mV
輸出 3（CV3） 24V±5%/1.25A，紋波≤720mV
總輸出功率 62W（連續）
滿載效率 ≥85%@115/230VAC
空載待機功耗 <0.3W@230VAC
自然對流調節精度 ±5%
保護功能 OVP、OCP、OTP、Brown-in/out、短路保護
3. 拓撲原理：單級多路復用反激（Multiplexed Flyback）
DER-716 采用InnoMux2-EP 獨家單級多路輸出架構，與傳統多繞組反激最大不同在于：用一顆芯片 + 一個變壓器實現三路完全獨立穩壓，無需次級后級 DC/DC
內部集成原邊主控 + 次級同步整流 + 多路選擇開關 + 隔離通信
能量按負載需求分時復用給三路輸出，實現精準交叉調節
4. 控制邏輯
原邊開關儲能，變壓器初級積蓄能量
次級通過SR MOS（同步整流）+ 選擇管 SEL1/SEL2 決定能量送往哪一路
三路輸出電壓由 FB1/FB2/FB3 實時采樣，通過FluxLink? 隔離通信直接控制原邊
脈沖逐周期分配，實現三路獨立 CV 穩壓，互不干擾
5. 芯片亮點：InnoMux2-EP IMX2379F
業內首款單芯片、帶安全隔離、多反饋AC/DC
集成原邊高壓啟動、次級同步整流驅動、三路功率限制
內置 OVP、OCP、OTP、欠壓 / 過壓保護，無需光耦
脈沖共享技術大幅降低可聞噪聲，靜音運行
6. 整體結構
輸入 EMI 濾波 → 整流濾波 → 原邊主控與變壓器 → 次級同步整流 + 多路選擇 → 三路 LC 濾波輸出，全程單級轉換，元件少、體積小、效率高。
基礎功能測試
1.空載上電測試
接入 230VAC，空載上電
啟動平穩，無沖擊、無嘯叫
三路輸出電壓均落在標稱范圍內
板子安靜，幾乎聽不到可聞噪聲
2.待機功耗表現
230VAC 輸入，5V 帶輕微負載，12V/24V 空載
待機功耗遠低于 0.3W，符合高能效標準
適合需要常年待機的家電、工控設備
3.輸出精度與負載穩定性
在不同輸入電壓、不同負載下測試三路輸出：
5V：無論輕載還是滿載 4A，電壓穩定，波動極小
12V：帶載 1A，電壓幾乎不變，交叉調節優秀
24V：滿載 1.25A，輸出穩定，不被另外兩路影響
結論：單級多路架構實現了接近獨立電源的穩壓效果。
4. 轉換效率表現
全電壓范圍效率都很高
滿載效率超過 85%，中輕載效率更高
寬壓輸入下效率波動很小，適合全球通用電源
5. 負載瞬態表現
當負載突然跳變時：
電壓跌落與過沖都很小
恢復速度快，無震蕩
三路之間互不干擾，體現 InnoMux 獨立控制優勢
6. 輸出紋波與噪聲
三路輸出都經過 LC 濾波，紋波小
5V/12V/24V 紋波均遠低于規格書上限
高頻噪聲低，適合敏感數字電路供電
7. 啟動與工作波形
軟啟動平滑，三路電壓同步上升
原邊開關電壓、次級整流電壓均在安全范圍
工作頻率隨負載自動調整，輕載降頻省電
8.輸出短路保護
5V / 12V / 24V 任意一路對地短路
電源自動進入打嗝重啟模式
短路移除后自動恢復正常
全程無損壞、無發熱異常
